前言

我们经常使用TIM3或TIM4通用定时器来进行计时操作，但在使用TIM1高级定时器计时的过程发现有时候时钟频率不准，特别是在我使用了其他定时器的PWM和编码器功能之后

思考

在查阅了很多资料后，发现使用TIM1定时器需要比其他定时器的时基单元结构体多配置一项。
请添加图片描述
也就是重复计数值

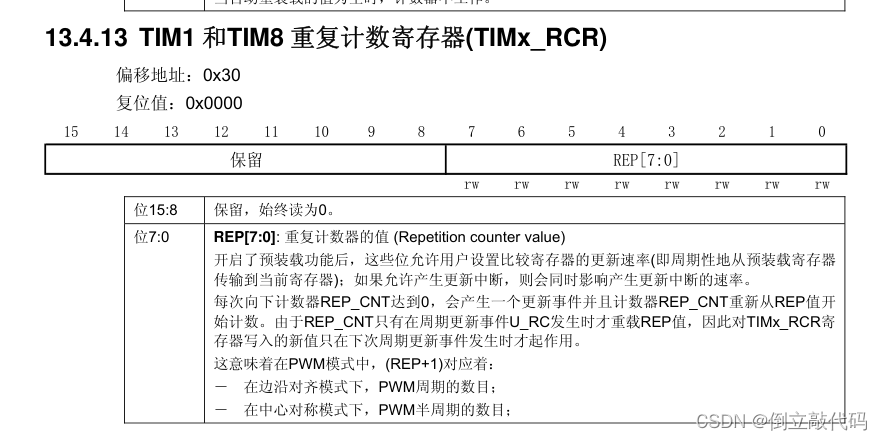

以下为官方对寄存器的解释
请添加图片描述

解决

这里我们将此值初始设置为0，解决问题
以下附上配置代码

void TIM_Compute_Init(uint16_t arr,uint16_t psc) //100 7200  10ms
{
