模拟量在现场的应用介绍

模拟量、数字量

AD转换，DA转换

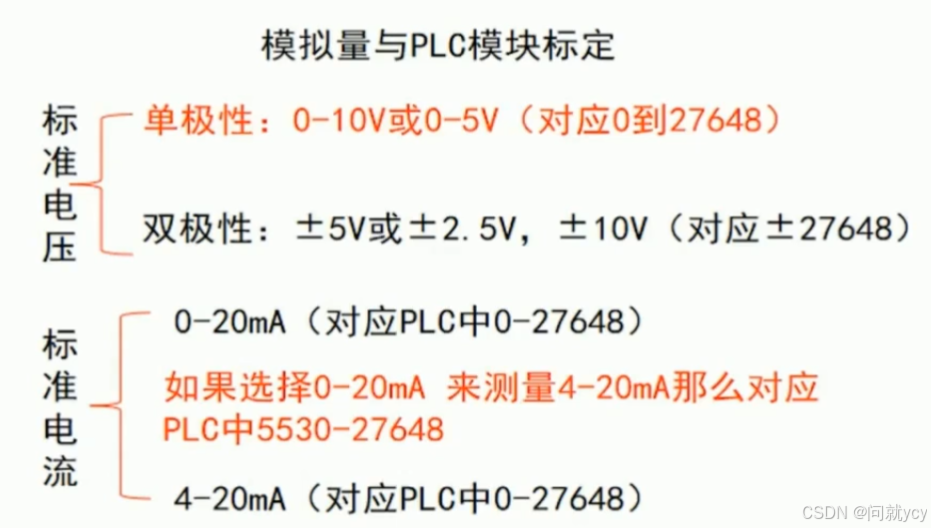

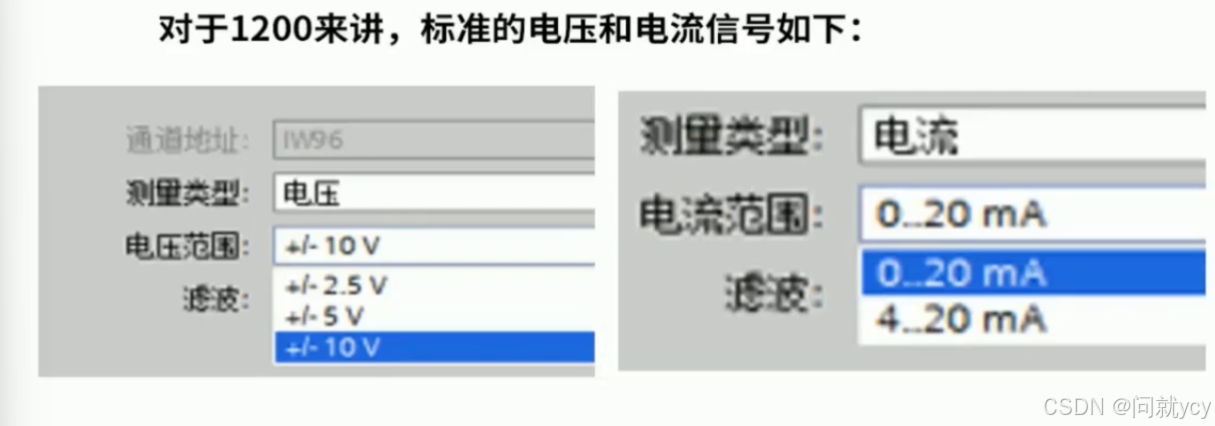

模拟量输入：传感器把物理量转化为电信号（电流、电压）

非标准：变送器，转化为标准

入：传感器–>变送器（可省）–>AD转换模块（AI模块）–>PLC–>数字

出：需求的工程值–>PLC数字–>AQ模块–>电压电流–>变频器

温度的测量应用举例

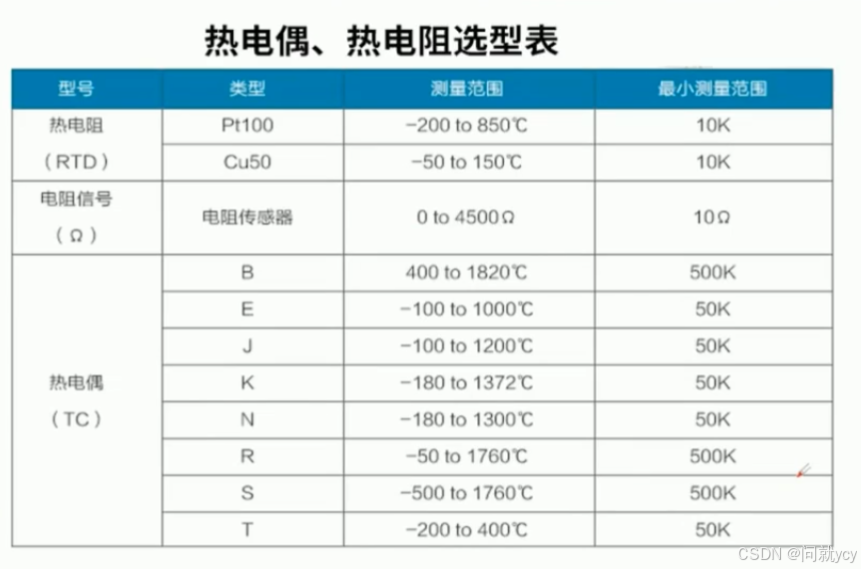

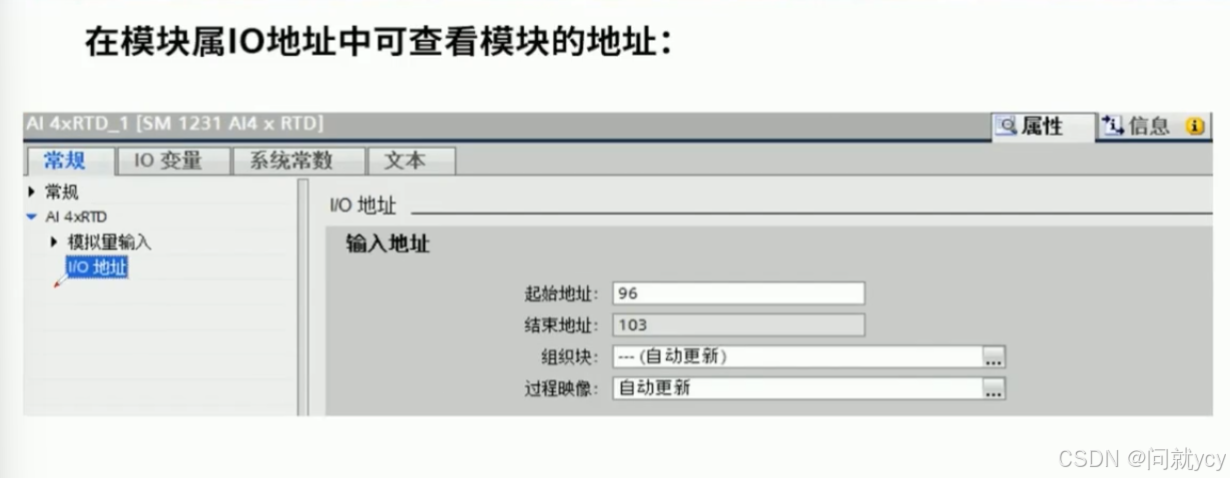

热电偶TC和热电阻RTD概述热电偶( thermocouple )的原理:
热电偶TC:
将两种不同的金属或合金金属焊接起来，构成一个闭合回路，利用温差电动势来测量温度，当两端存在温度梯度时，回路中就会有电流通过,此时两端之间就存在电动势――热电动势，这就是所谓的塞贝克效应(Seebeckeffect)。温差越大，热电动势越高。热电偶是有正负极性的，所以需要确保导线连接到正确的极性，否则将会造成明显的测量误差。为了使温度补偿达到最佳效果，必须将热电偶模块安装在温度稳定的环境中。

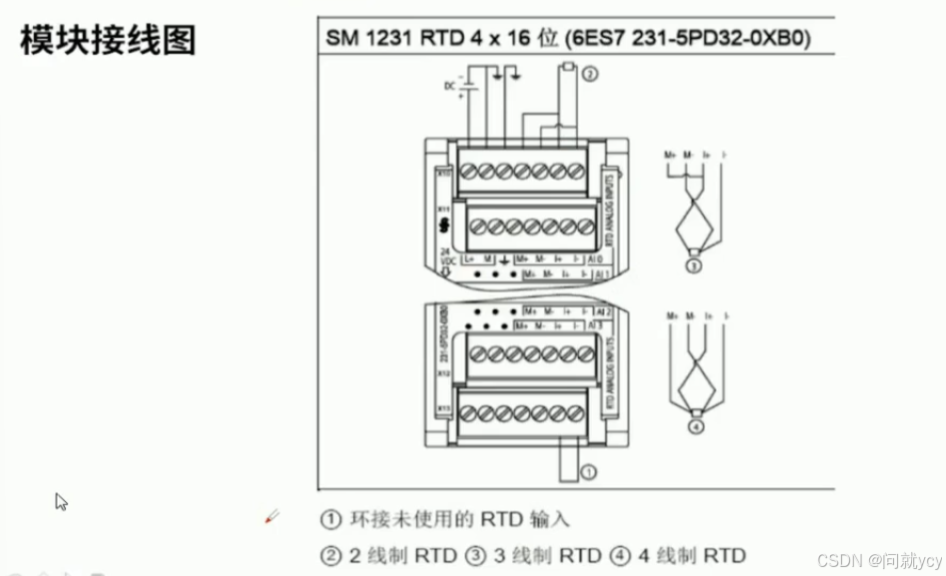

热电阻RTD (thermal resistor) :
是中低温区最常用的一种温度检测器。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。它的主要特点是测量精度高，性能稳定。其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

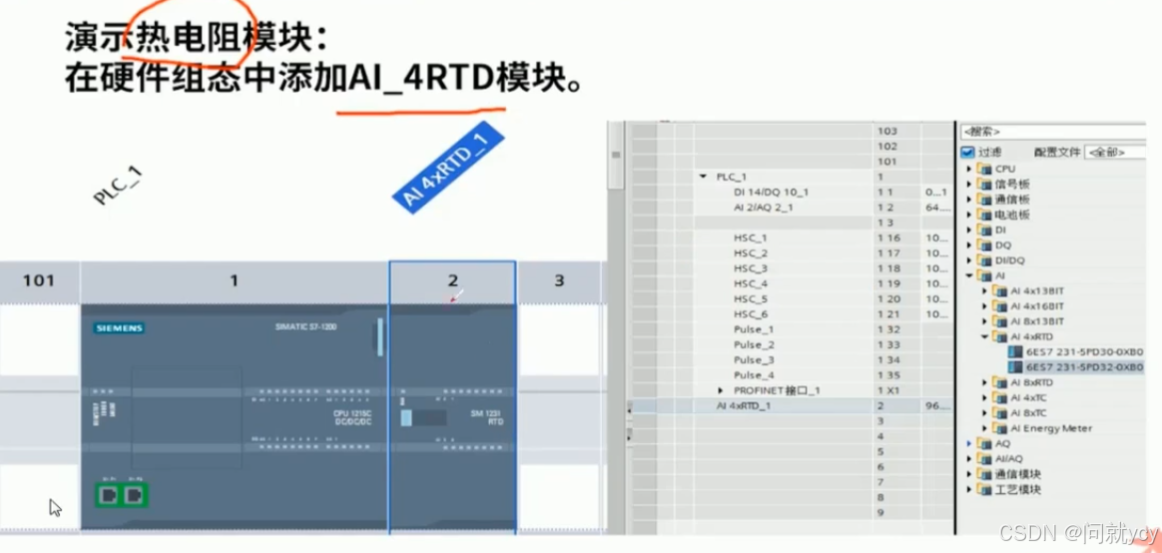

模拟量输入应用举例

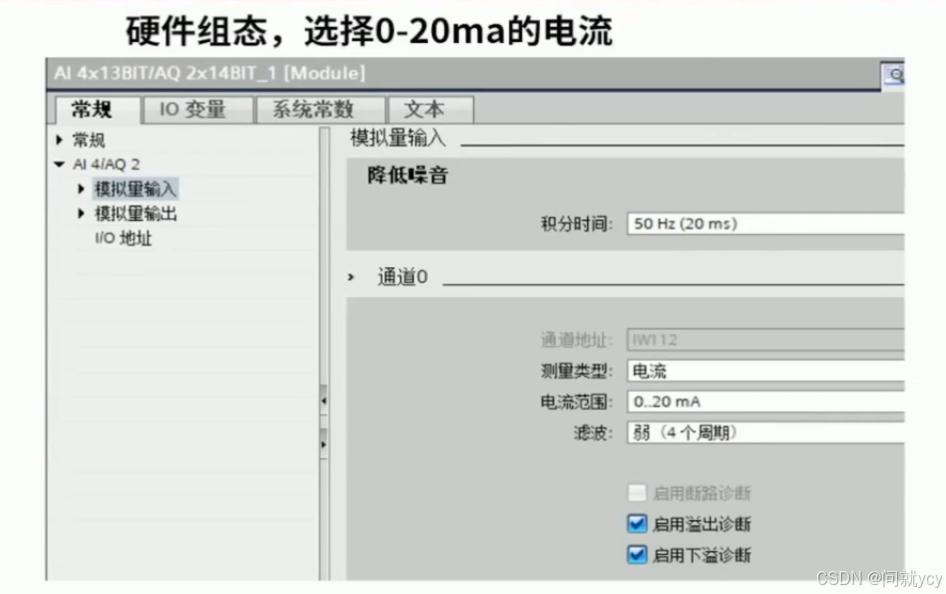

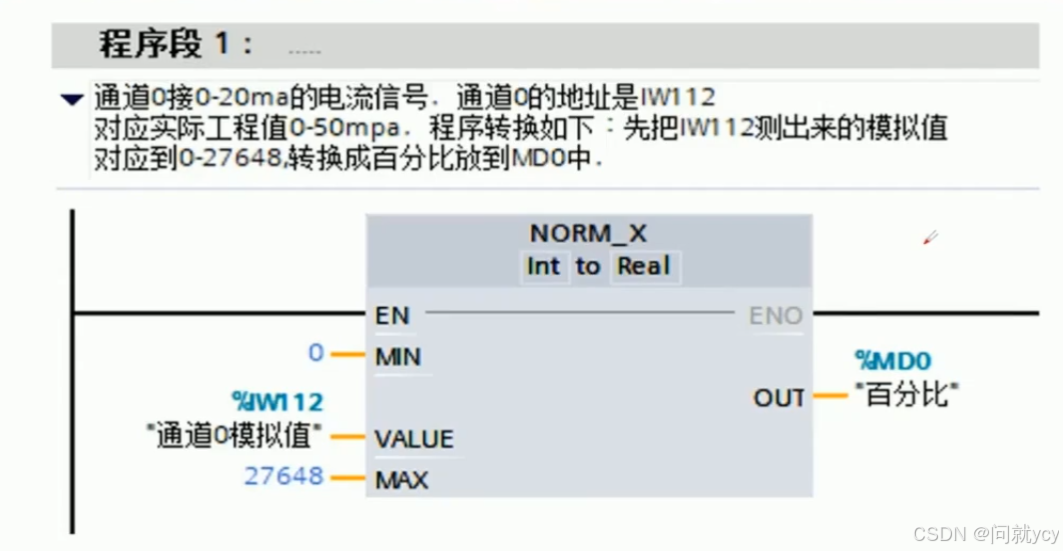

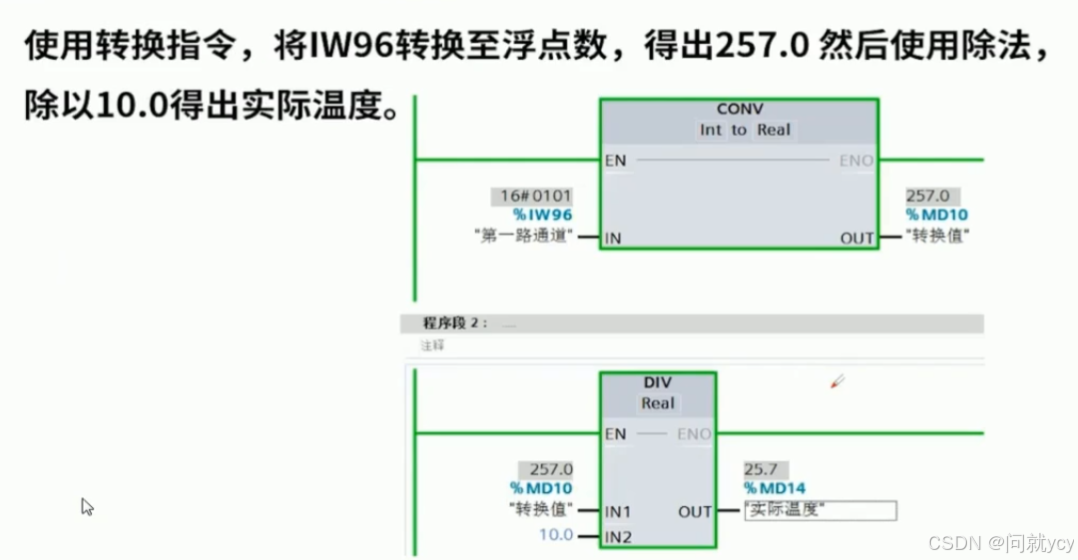

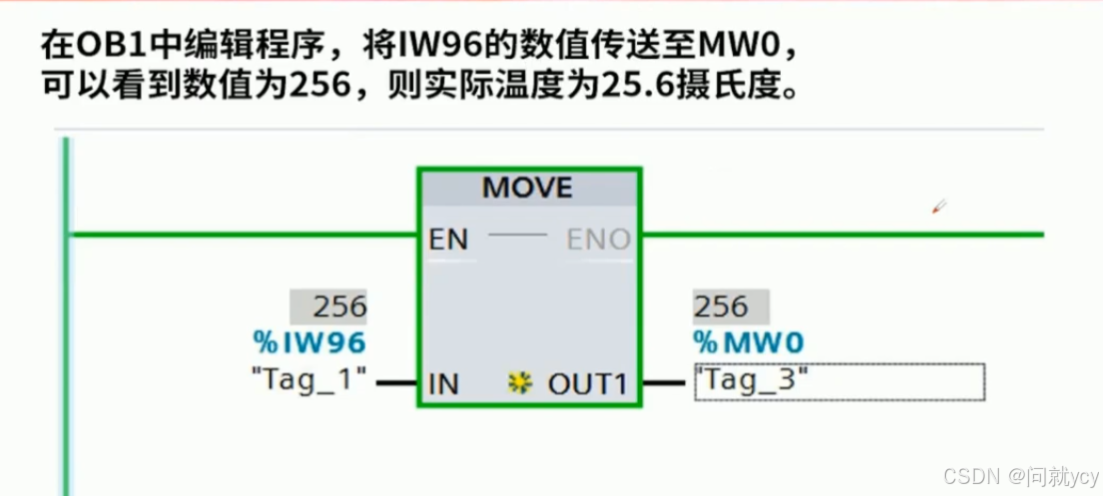

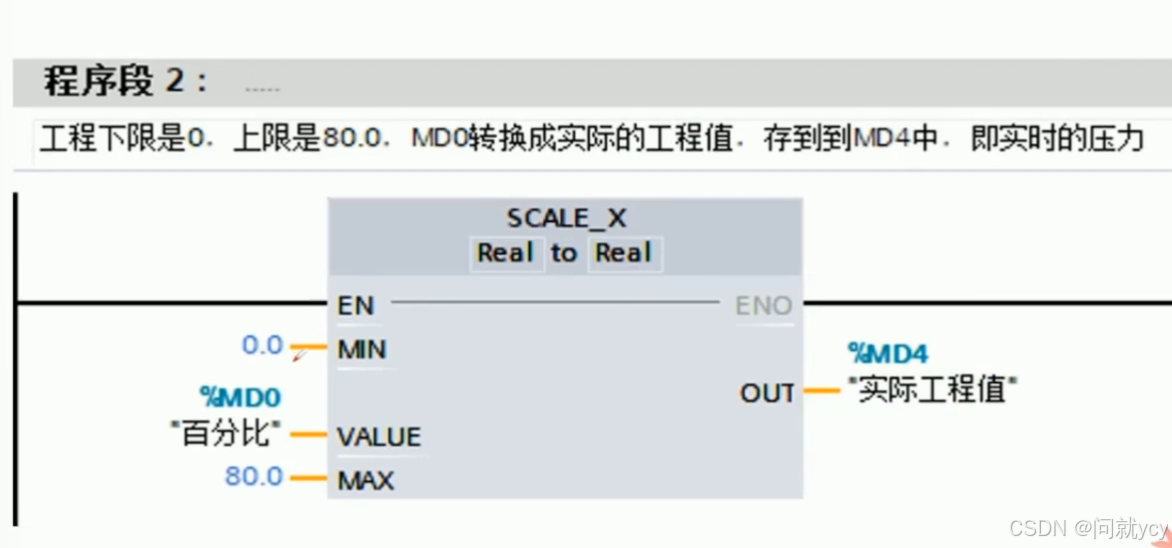

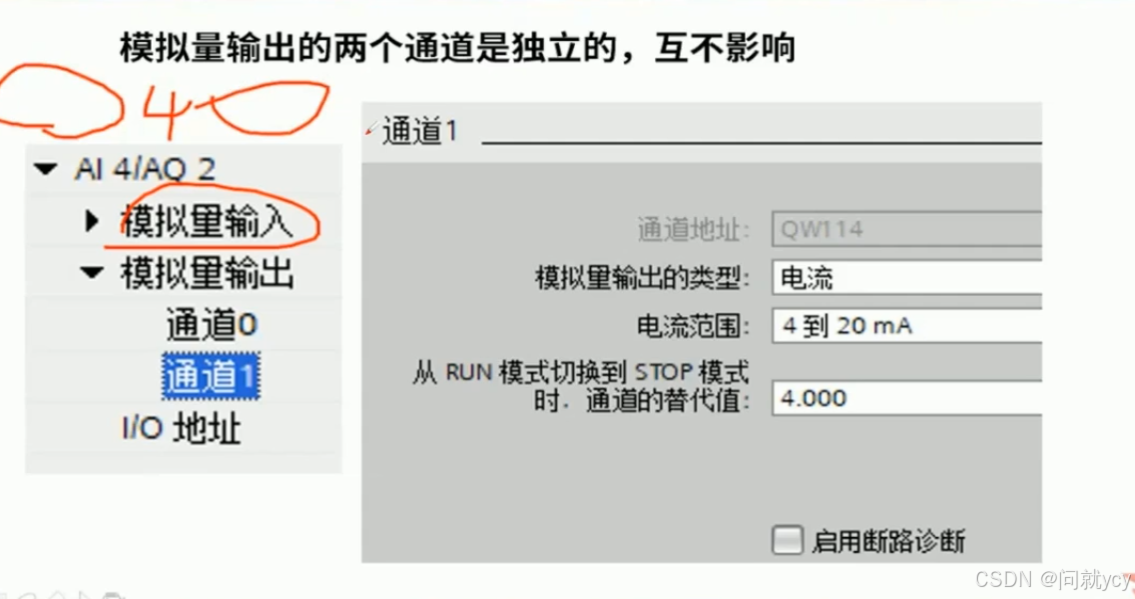

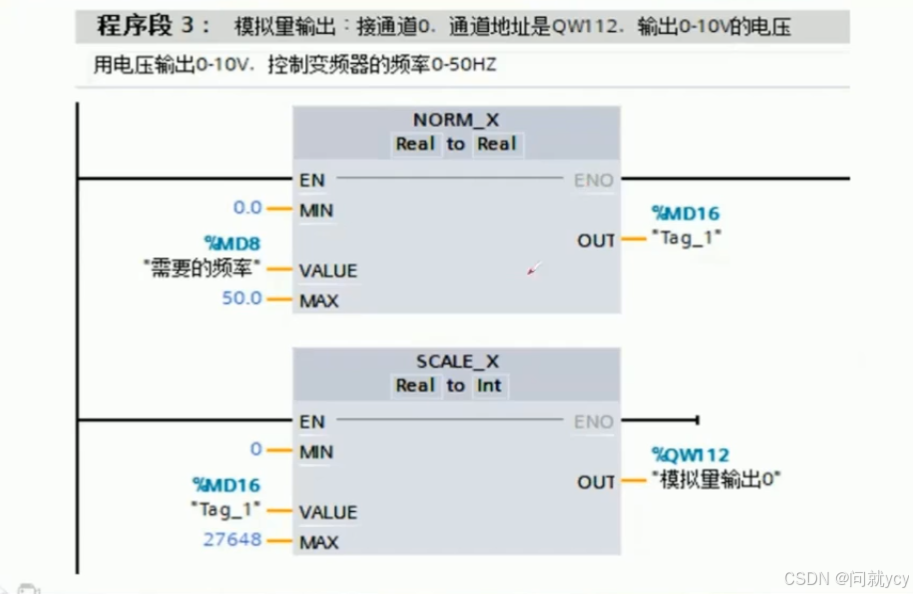

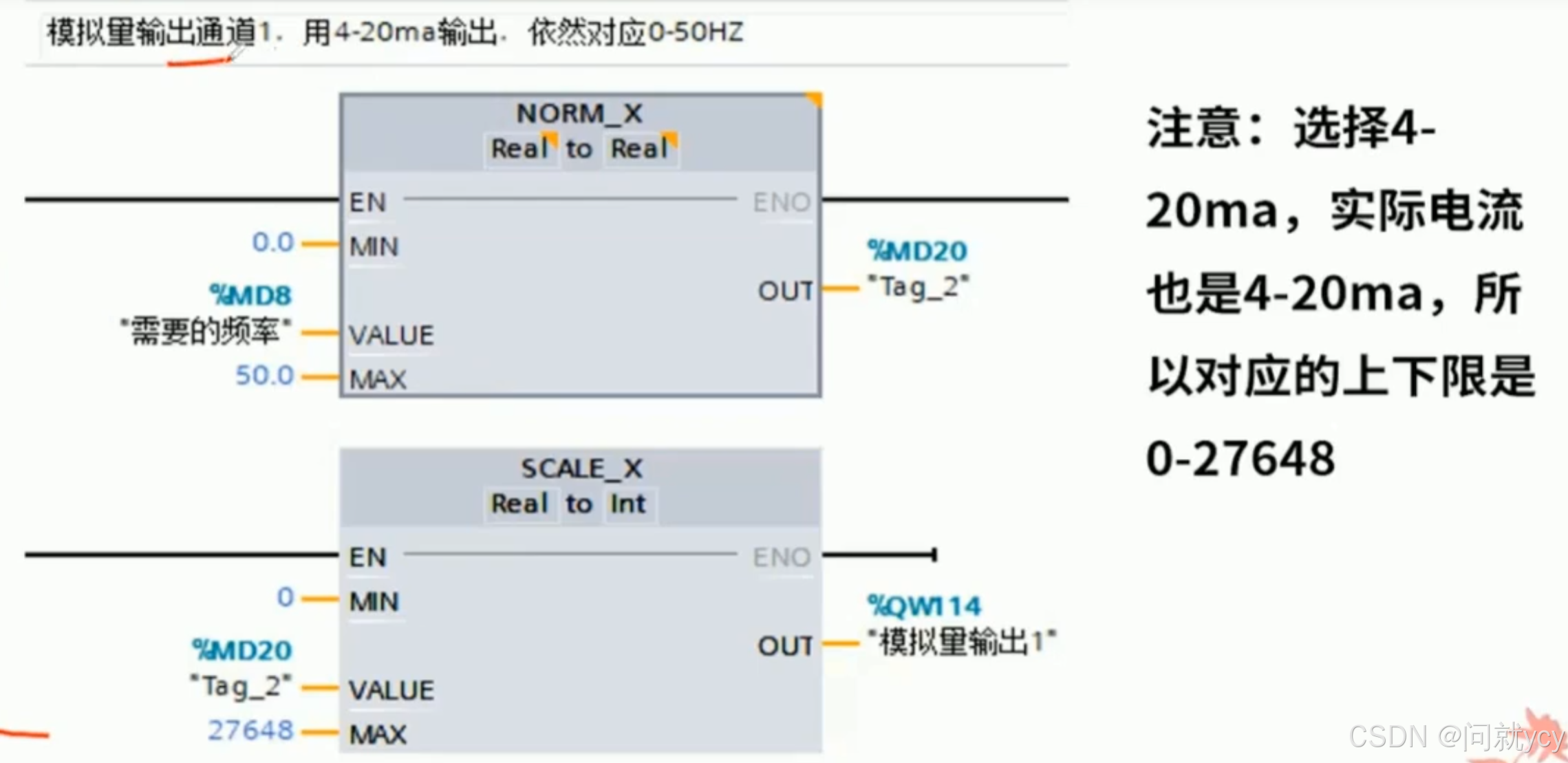

模拟量输出应用举例
