产品类别:路由器

故障类别:不开机

故障现象:大电流不开机

故障描述:示波器测量过程中板子损坏不开机,且内存芯片发烫

附件:

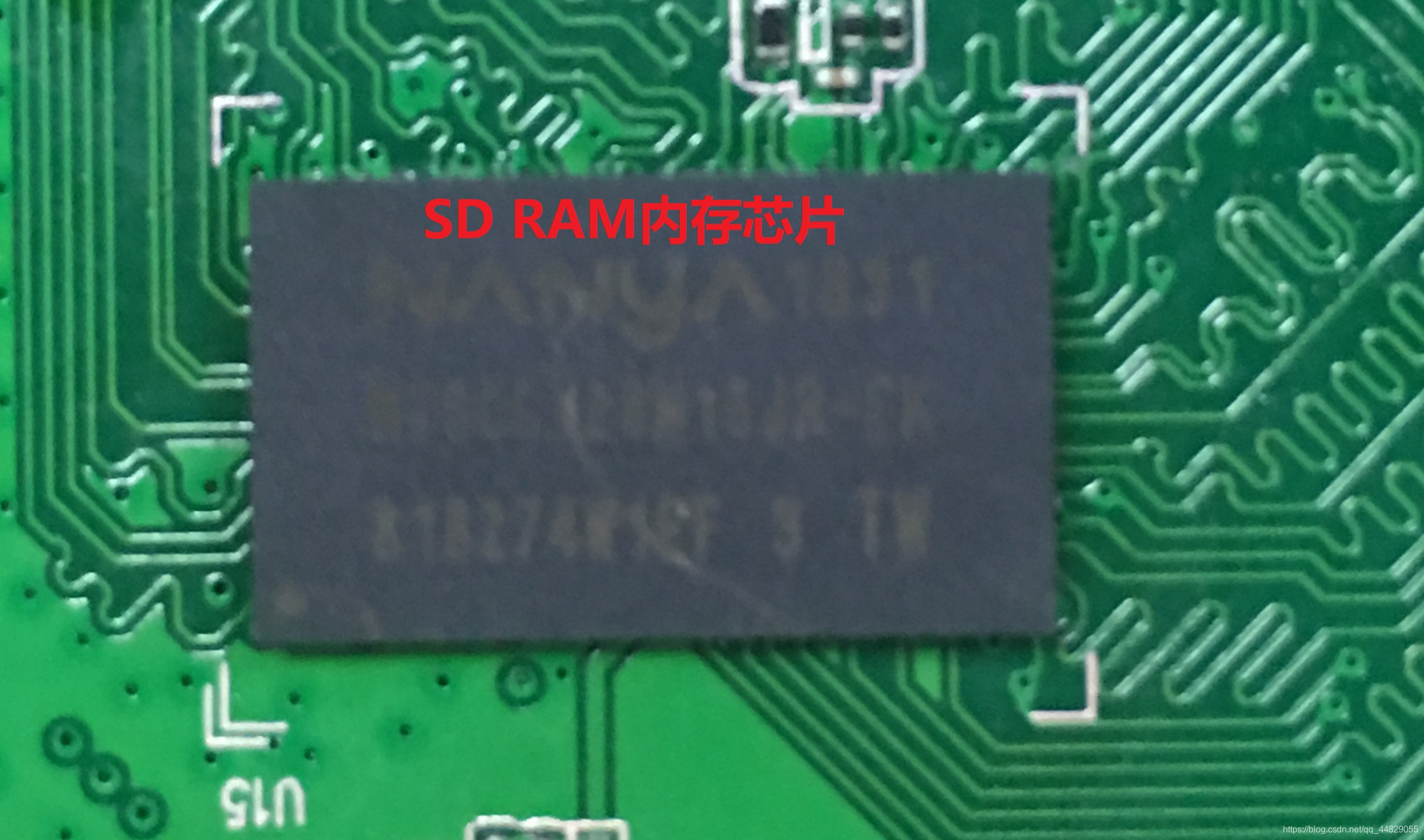

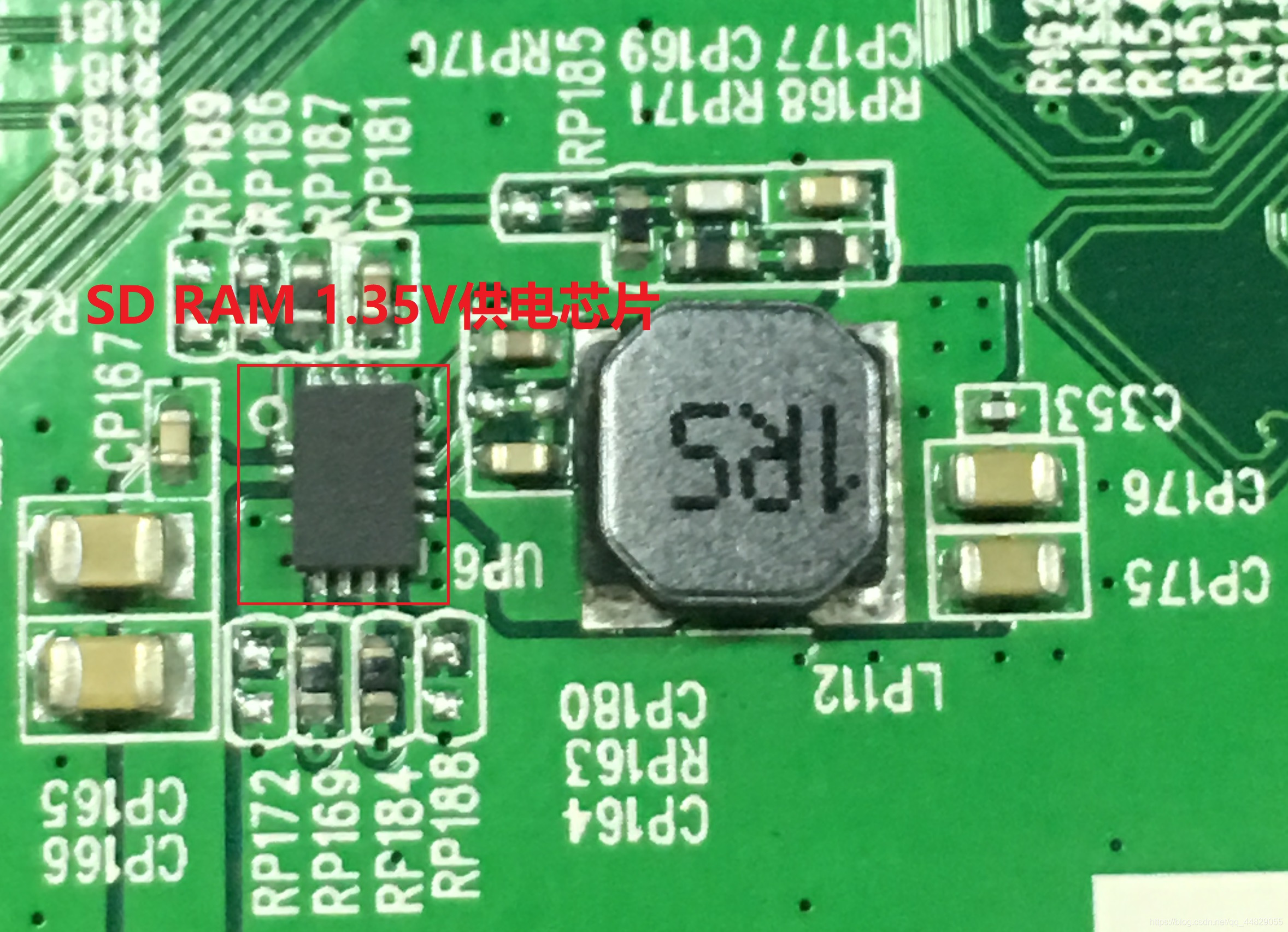

分析过程:开机通电SDRAM就发烫,其它地方未发烫现象,电流显示也较大。拔掉电源测量RAM供电1.35V对地阻值,发现短路,开机测量1.35V RAM电压正常,话不多说就是RAM内部短路导致,更换RAM后主板工作正常。

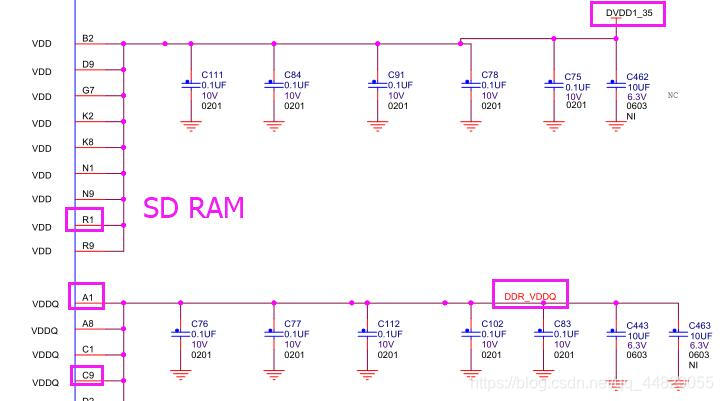

             测量RAM pin脚对地阻值发现A1脚短路30Ω,R1脚短路90Ω,C9脚短路3Ω,其它未在测试。

总结:在电流不开大的情况下且主板器件发烫不太严重的情况下,开机快速测试发烫器件的供电电压。一般情况下异常发烫器件跟换即可,它的供电电路一般正常(我靠,要是发烫芯片的供电不正常那发烫器件拿来的电压电流呀)。
