【Cadence Allegro16.6教程】05 器件重新编号、设置原理图页面大小

---

前言

本文将介绍器件如何重新编号和如何调整原理图页面大小。

---

一、器件重新编号

每个器件都有位号，在设计原理图时，有的器件可能是从其他页面拷贝过来的，有的是自己从库里添加的，这样的话位号可能不是有规律的进行排序的。如果想要位号从第一页到最后一页按递增顺序排序的话，我们可以对他进行重新编号。

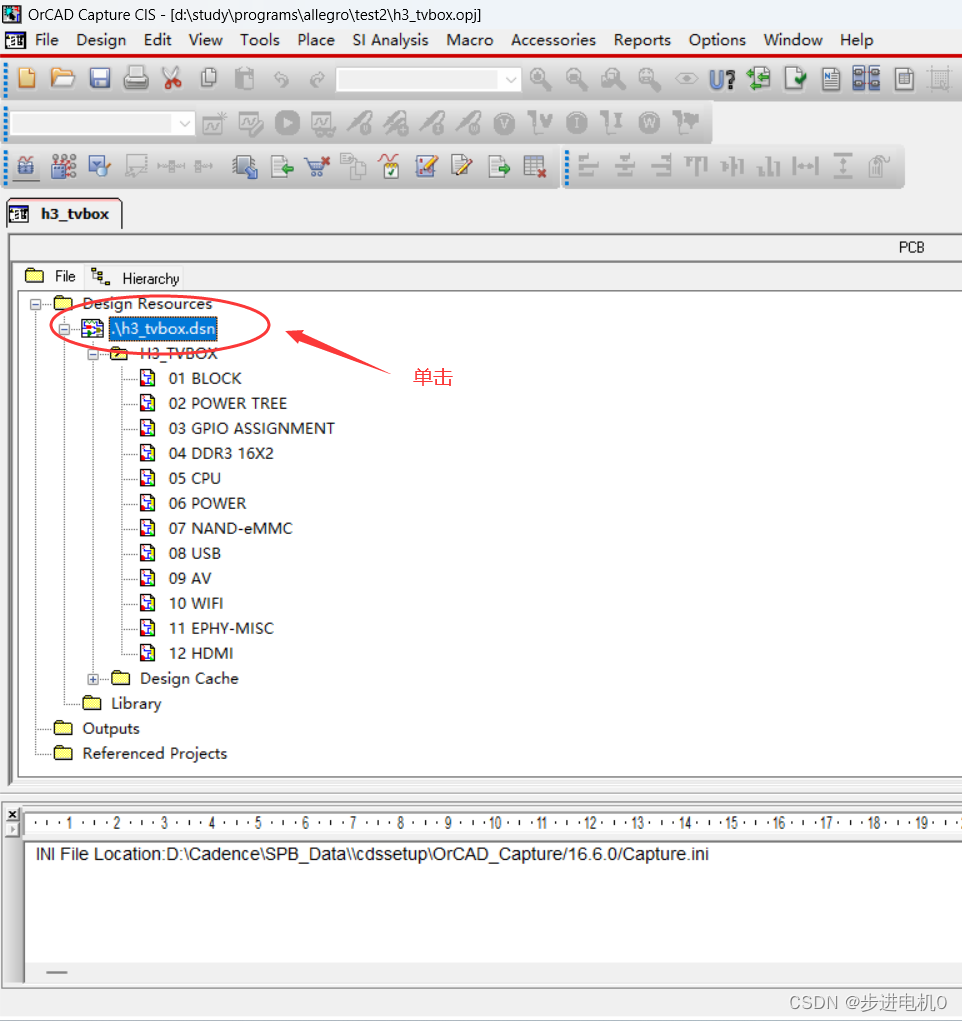

首先选择.dsn，因为我们要进行全局操作。

注意：重新编号后文件会被保存无法返回

点击上方菜单Tools->Annotate，选择Reset，把所有编号变为"?"。后面弹出来的选项选择确定。

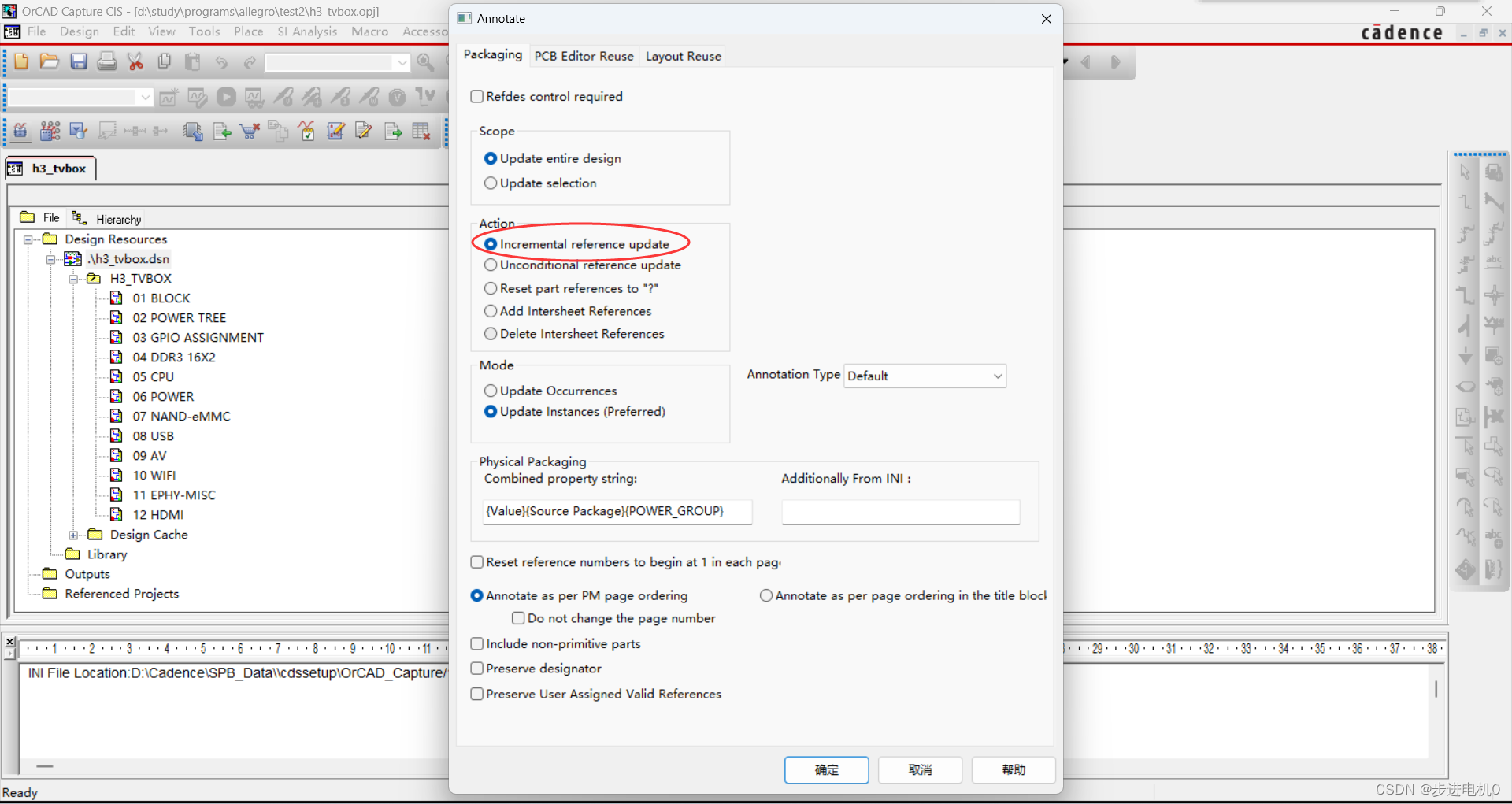

接下来再次选择这个菜单，这时选择第一个。

那么器件位号就会非常有规律的递增了。

二、设置原理图页面大小

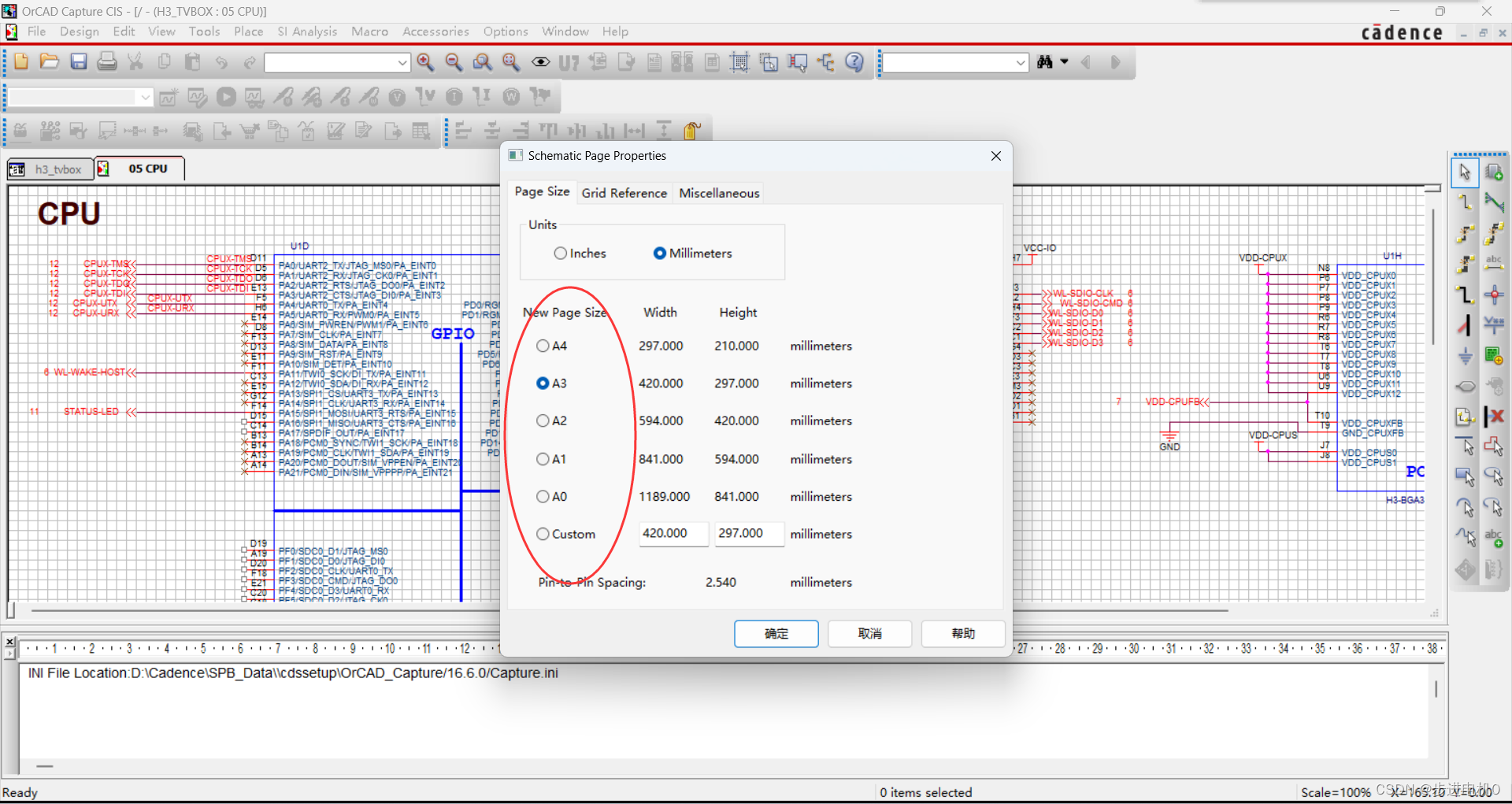

如果在某一页面中我们想放入多个模块，但是又发现目前页面不够大，放置不进去的时候，我们可以点击Options->Schematic Page Properties，那么左侧就可以选择不同的大小。

---

总结

本文介绍了器件如何重新编号和如何调整原理图页面大小。
