前言

在基于AUTOSAR平台开发的软件系统中，SWC的描述文件的格式是arxml。这个文件常由Vector的Developer导出或者MATLAB编译生成，但在开发过程中模块的接口文档一般是写在Excel表格中的，手动在工具中创建比较麻烦，所以如果能够由表格生成arxml再导入到开发工具或者集成工具中就比较方便了。
以下没有Excel表格读取的内容，仅分享arxml的生成，并且是SWC中常见的内容：SWC、runnable、SR接口和数据类型的创建。

一、第三方库autosar

以下功能是基于Python第三方库autosar (0.4.2)的基础上进行的封装，仅用了里面一部分功能，详细内容可查阅 https://autosar.readthedocs.io/en/latest/

二、代码分享

由于库中的函数和一些方法不好理解，所以按照自己的方式进行了一层封装，只封装了常使用的一些功能。

1. Swc类初始化

Swc是自定义的一个类，一些功能都写在这个类的方法中。
代码如下（示例）：

class Swc(object):
    def __init__(self, swc, file):
        self.swc = swc
        pkg_swc = swc
        pkg = pkg_swc + '_pkg'
        self.refs = {

            # Package Paths
            'componentPackage': f'/{
     pkg}/{
     pkg_swc}_swc',
            'datatypePackage': f'/{
     pkg}/{
     pkg_swc}_dt',  # /ImplementationDataTypes
            'interfacePackage': f'/{
     pkg}/{
     pkg_swc}_if',  # "PortInterfaces", #
            # Qualified Names
            # 'internalBehaviorName': f'/{pkg}/{pkg_swc}_swc/ib/{pkg_swc}',
            # 'implementationName': f'/{pkg}/{pkg_swc}_swc/{pkg_swc}_imp',
            # Additional Packages
            'applicationDataTypePackage': f'/{
     pkg}/{
     pkg_swc}_dt/ApplDataTypes',
            'swBaseTypePackage': f'/{
     pkg}/{
     pkg_swc}_dt/SwBaseTypes',
            'dataTypeMappingSetPackage': f'/{
     pkg}/{
     pkg_swc}_dt/DataTypeMappings',
            'constantSpecificationPackages': f'/{
     pkg}/{
     pkg_swc}_dt/Ground',
            'physicalDataConstraintsPackage': f'/{
     pkg}/{
     pkg_swc}_dt/ApplDataTypes/DataConstrs',
            'systemConstantPackage': '',
            'swAddressMethodPackage': f'/{
     pkg}/{
     pkg_swc}_dt/SwAddrMethods',
            'modeDeclarationGroupPackage': '',
            'compuMethodPackage': f'/{
     pkg}/{
     pkg_swc}_dt/CompuMethod',
            'unitPackage': f'/{
     pkg}/{
     pkg_swc}_dt',
            'swRecordLayoutPackage': f'/{
     pkg}/{
     pkg_swc}_dt/ApplDataTypes/RecordLayouts',
            'internalDataConstraintsPackage': 'AUTOSAR_Platform/DataConstrs'
        }
        self.ws = autosar.workspace("4.2.2")
        if file:
            self.ws.loadXML(file)
        self.ws.version = "4.2.2"

swc：swc的名称。（如果容易混淆，可以改成其他名字。）
file：arxml文件路径。autosar也是可以读取arxml文件的，可以在此基础上修改。如果从零创建，可以传入None。

功能说明：

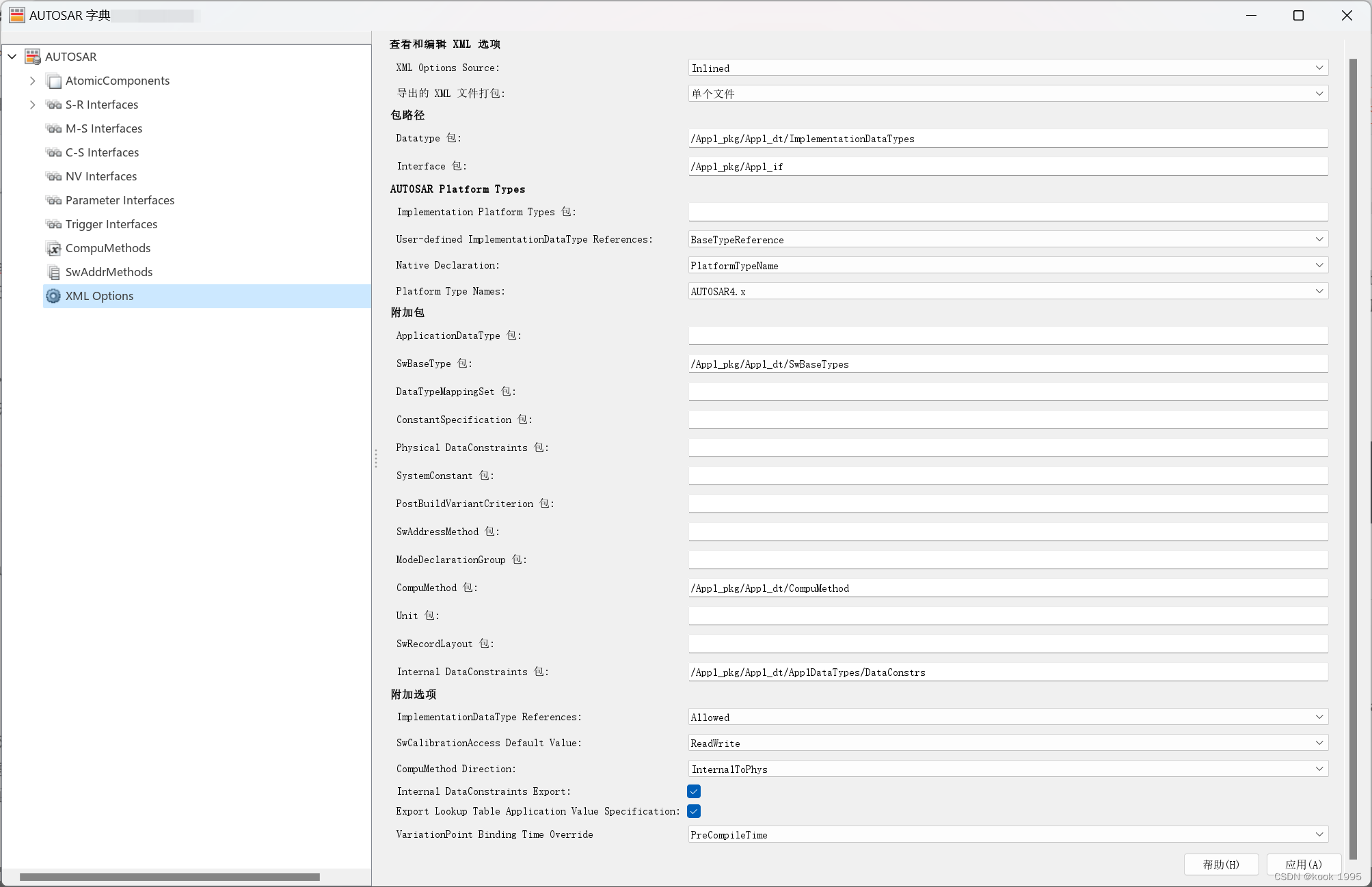

self.refs：这个是package的路径，后续创建的内容会放到这里面。MATLAB生成的arxml也是可以设置这个路径的，如下：
self.ws = autosar.workspace(“4.2.2”)：后续的处理都是在workspace的基础上进行的，传入的数字是arxml版本，4.0以后的都可以。（这个workspace是可以创建一个Developer工程的，没用到就没咋研究。）
self.ws.loadXML：是用于读取arxml。
self.ws.version = “4.2.2”：读取后需要设置一下arxml版本，否则后续处理会出现exception。（好像4.0以后SWC的arxml没事区别，设置一个即可。）

2. 创建package

代码如下（示例）：

    def common_pkg_create(self):
        """
        Create common package according to self.refs.
        If package already exist, it will not be created controlling by autosar.workspace. See createPackage.
        """
        for ref in self.refs.values():
            if ref:
                refList = autosar.base.splitRef(ref)
                pkg = self.ws.createPackage(refList[0])  # 创建一级目录
                if len(refList) > 1:
                    self.create_sub_pkg_by_ref(pkg, '/'.join(refList[1::]))  # 创建子目录

    def create_sub_pkg_by_ref(self, pkg, ref):
        """
        Create subPackage for pkg according to ref.
        """
        refList = autosar.base.splitRef(ref)
        f = pkg.find(refList[0])  # 查找是否已经存在package (refList[0])
        if len(refList) > 1:  # 存在深层次路径，则需要迭代创建
            if f:
                self.create_sub_pkg_by_ref(f, '/'.join(refList[1::]))
            else:  # 如果不存在pkg，则创建
                temp = pkg.createSubPackage(refList[0])
                self.create_sub_pkg_by_ref(temp, '/'.join(refList[1::]))
        else:
            if not f:
                pkg.createSubPackage(refList[0])

用于创建self.refs指定的package路径的，使用时调用common_pkg_create()即可。
需注意，每一个package需要被setRole，否则用到的地方可能会报错，也可以在用到的地方调用。（Role参考https://autosar.readthedocs.io/en/latest/autosar4_guide/roles.html）

3. 创建数据类型

3.1 BaseType

代码如下（示例）：

    def util_createSwBaseType(self, name, size=None, encoding=None, nativeDeclaration=None, category='FIXED_LENGTH',
                              adminData=None):
        baseTypes = self.ws.find(self.refs.get('swBaseTypePackage'))
        self.ws.setRole(self.refs.get('swBaseTypePackage'), 'DataType')
        try:
            baseTypes.createSwBaseType(name, size, encoding, nativeDeclaration, category, adminData)
        except ValueError:
            LOG.debug(f"Already exist SwBaseType: {
     name}")

self.ws.find：可以findpackage，但需要注意传入ref的绝对路径（因为会常用这个路径，所以定义了一个refs字典）。
self.ws.setRole：需要将swBaseTypePackage设置为DataType角色，一些内部的处理用的这个“Role”。也可在创建package时设置，设置一次即可。
baseTypes.createSwBaseType：创建BaseType的函数。（后面会有例子）

3.2 ImplementationDataType

代码如下（示例）：

    def util_createImplementationDataType(self, name, baseTypeRef, lowerLimit=None, upperLimit=None, valueTable=None,
                                          bitmask=None, offset=None, scaling=None, unit=None, forceFloat=False,
                                          dataConstraint='', swCalibrationAccess='', typeEmitter=None,
                                          lowerLimitType=None, upperLimitType=None, category='VALUE', adminData=None):
        implTypes = self.ws.find(self.refs.get('datatypePackage'))
        self.ws.setRole(implTypes.ref, 'DataType')
        try:
            implTypes.createImplementationDataType(name, baseTypeRef, lowerLimit, upperLimit, valueTable, bitmask,
                                                   offset, scaling, unit, forceFloat, dataConstraint,
                                                   swCalibrationAccess, typeEmitter, lowerLimitType, upperLimitType,
                                                   category, adminData)
        except ValueError:
            LOG.debug(f"Already exist ImplementationDataType: {
     name}")

这个创建Implementation类型，不同的类型（结构体，数组，枚举等）需要传入的参数不同。在此基础上又进行了一次封装。

3.2.1 一般类型

代码如下（示例）：

    def util_createDataType(self, name, baseType):
        implTypes = self.ws.find(self.refs.get('datatypePackage'))
        self.ws.setRole(implTypes.ref, 'DataType')
        if not implTypes.find(name):
            baseTypeRef = f'{
     self.refs.get("swBaseTypePackage")}/{
     baseType}'
            return self.util_createImplementationDataType(name=name, baseTypeRef=baseTypeRef)
