SCADA系统基于IEC 61131-3标准的编程软件

IEC 61131-3标准是一个强有力的、灵活的、可移植的、开放性的工业控制编程语言国际标准。目前,欧美等西方国家都致力于IEC 61131-3标准的推广与应用,市场上基于这个标准的产品较多,如加拿大ICS Triplex公司的lSaGRAF、德国KW公司的MULTIPROG、德国Infoteam的OpenPCS、德国3S公司的CoDesys等。这些软件的开发商都不生产控制系统硬件产品,而是专著于IEC 61131-3标准的控制系统编程环境开发。这也是这些产品都具有很好的移植功能,适合于多种软、硬件平台的原因之一。

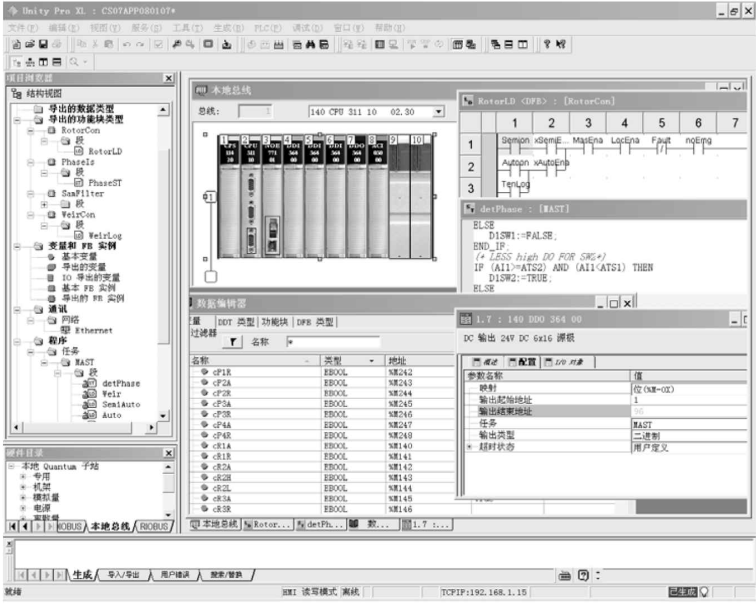

传统的PLC厂商近年来也加大了对IEC 61131-3标准的支持,它们的编程软件中已经融入了更多的IEC 61131-3元素。在众多的PLC制造商的编程软件中,相比较而言,施耐德公司的PLC编程软件Unity Pro系列对IEC 61131-3标准支持度较高。它可以对施耐德公司的Atrium、Premium、M340及Quantum自动化平台进行编程,支持IEC 61131-3标准的5种编程语言。Unity Pro有丰富的面向不同行业和应用的功能块,如过程控制功能块库可以用来建立过程回路控制;通信功能块库可以将PLC的通信程序与用于人机界面的应用程序结合起来;诊断功能块库除可以完成执行器监视和信号组监视外,还可以用于主动式诊断、反应式诊断、连锁诊断、过程控制条件诊断和动态诊断等。“系统”功能块库具有估算扫描时间,以及若干个系统时钟的有效性、SFC程序段的监视和系统状态显示等功能。此外,用户还可以用各种语言编写面向特定行业的功能块,扩展和丰富功能块库。其图形编程界面如图在这里插入图片描述
近年来,国内也有许多公司致力于基于IEC 61131-3标准的编程系统的开发,如北京亚控科技、浙大中自、大连理工大学计控研究所等都自行开发且拥有自主知识产权的编程系统,已经达到了较高的技术水平。

MULTIPROG

MULT AIPRO
