一、LCD1602代码编写

在这里插入图片描述

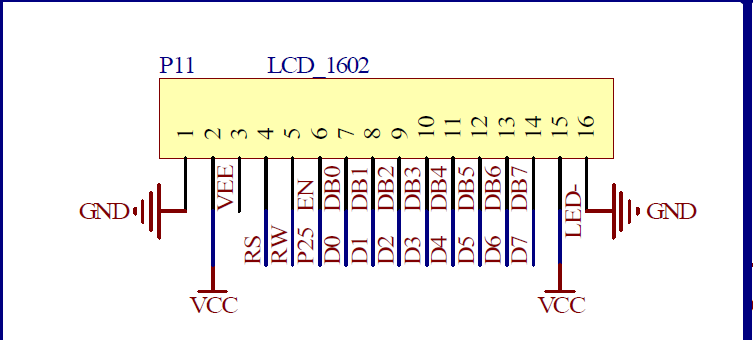

引脚定义：

sbit  LCD_RS=P1^0;
sbit  LCD_RW=P1^1;
sbit  LCD_EN=P2^5;
#define  LCD_DataPort  P0

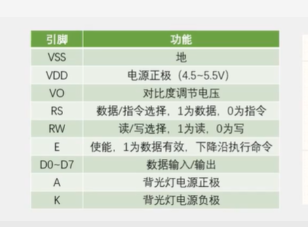

在这里插入图片描述
在这里插入图片描述
私有化延迟函数

void LCD_Delay()		//@11.0592MHz 1ms移植后修改
{
	unsigned char i, j;

	i = 2;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}

写命令

void  LCD_WriterCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;

	LCD_DataPort=Command;
	LCD_EN=1;	//注意时序，
	LCD_Delay();

	LCD_EN=0;
	LCD_Delay();
}

写数据

void  LCD_WriterData(unsigned char Data)
{

	LCD_RS=1;
	LCD_RW=0;

	LCD_DataPort=Data;
	LCD_EN=1;	//注意时序，
	LCD_Delay();

	LCD_EN=0;
	LCD_Delay();

}

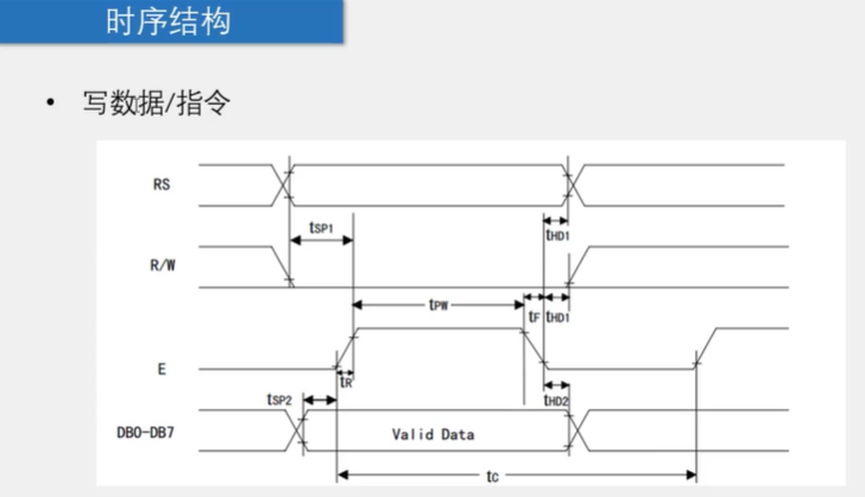

在这里插入图片描述

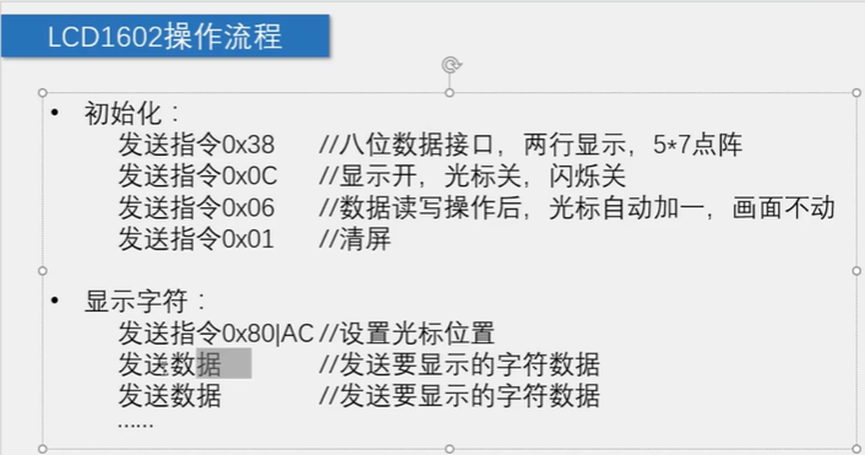

初始化

void LCD_Init(void)
{
	LCD_WriterCommand(0x38);
	LCD_WriterCommand(0x0C);
	LCD_WriterCommand(0x06);
	LCD_WriterCommand(0x01);

}

在这里插入图片描述

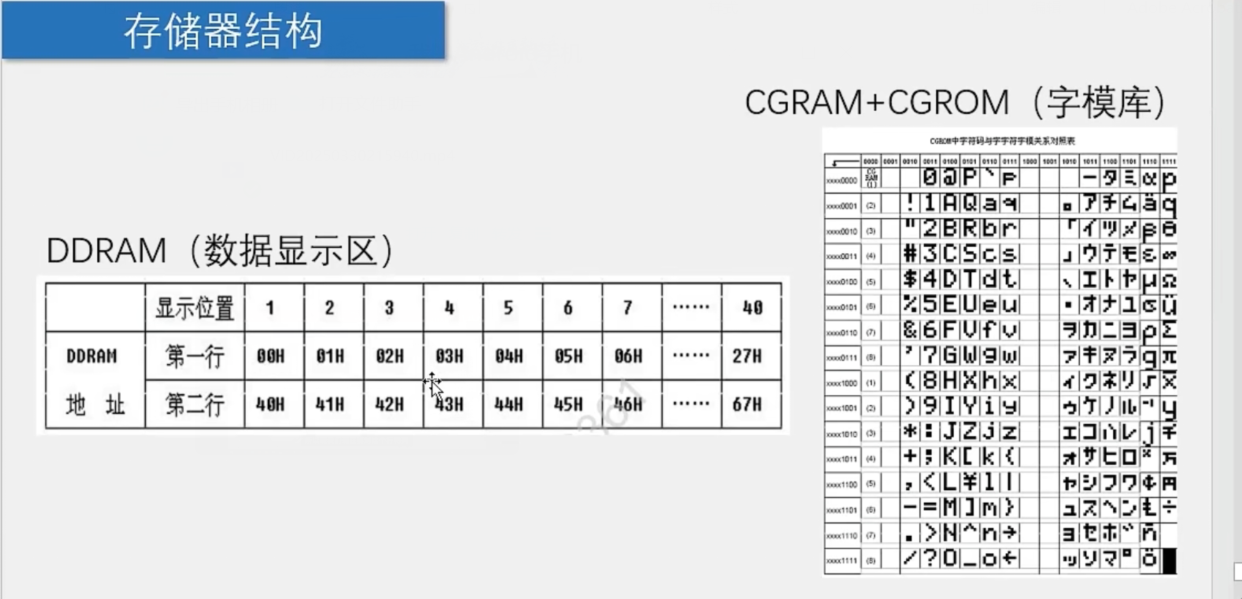

对行和列进行运算转换为实际的地址：

void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char)
{
	if(Line==1)
	{
		LCD_WriterCommand(0x80|(Column-1));
	}

	if(Line==2)
	{
		LCD_WriterCommand(0x80|(Column-1)+0x40);
	}

	LCD_WriterData(Char);
}

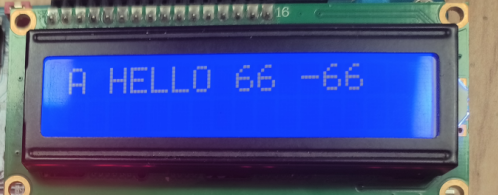

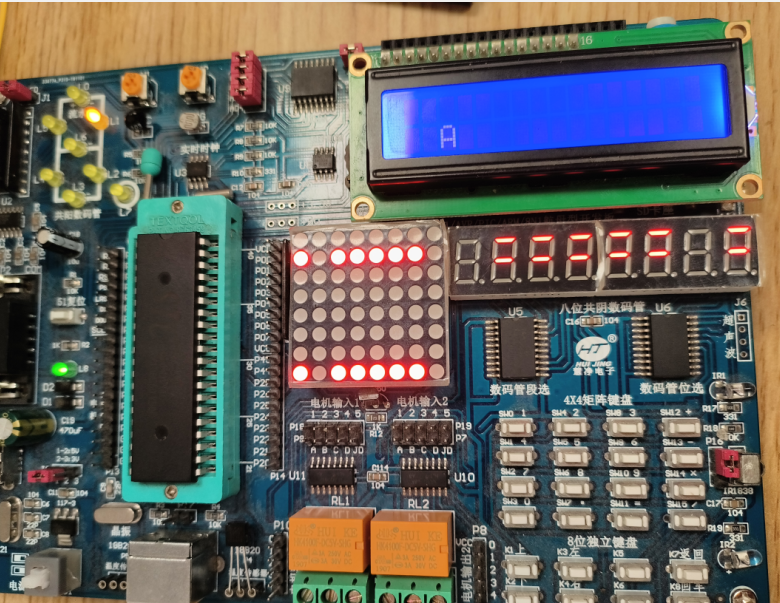

现象

在这里插入图片描述
在这里插入图片描述
字符串

void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String)
{
	unsigned char i;
	if(Line==1)
	{
		LCD_WriterCommand(0x80|(Column-1));
	}

	if(Line==2)
	{
		LCD_WriterCommand(0x80|(Column-1)+0x40);
	}

	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriterData(String[i]);

	}

}

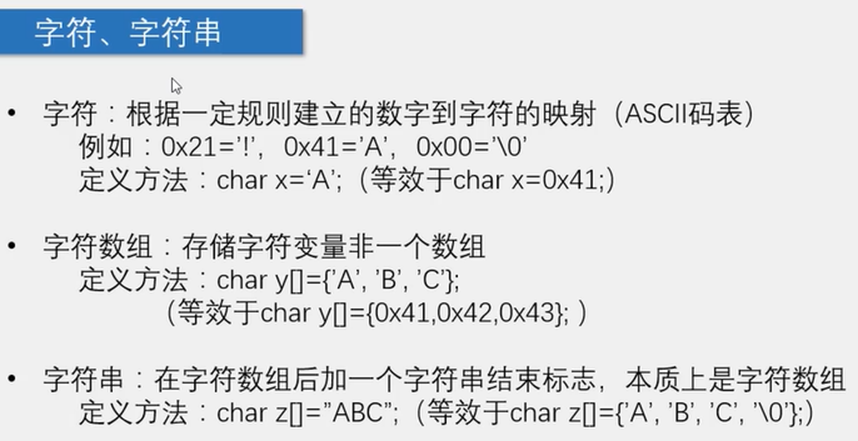

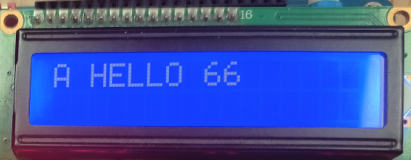

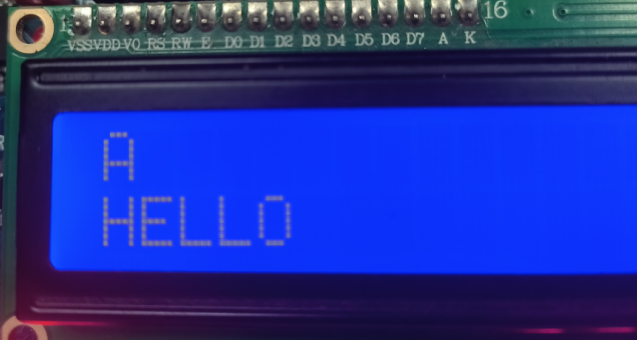

测试字符串
在这里插入图片描述
显示无符号的数字

int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;

}

void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);		//789 抽取转化为字符		789/100%10=7  789/10%10=8  789/1%10=9
	for(i=Length;i>0;i--)
	{
		LCD_WriterData('0'+Number/LCD_Pow(10,i-1)%10);	//	转换asc码

	}
}

在这里插入图片描述

显示有符号的数字

void LCD_ShowSignedNum(unsigned char Line, unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);

	if(Number>=0)
	{
		LCD_WriterData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriterData('-');
		Number1=-Number;
	}

	for(i=Length;i>0;i--)
	{
		LCD_WriterData('0'+Number1/LCD_Pow(10,i-1)%10);	//	转换asc码

	}

}

在这里插入图片描述
十六进制显示数字

void LCD_ShowHexNum(unsigned char Line, unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	unsigned char SingNumber;
	LCD_SetCursor(Line,Column);

	for(i=Length;i>0;i--)
	{
		SingNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingNumber<10)
		{
		LCD_WriterData('0'+SingNumber);
		}
		else
		{
		LCD_WriterData('A'+SingNumber-10);
		}
	}
}

在这里插入图片描述
显示二进制数

void LCD_ShowBinNum(unsigned char Line, unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriterData('0'+Number/LCD_Pow(2,i-1)%2);	//	转换asc码

	}
}

在这里插入图片描述显示特殊字符

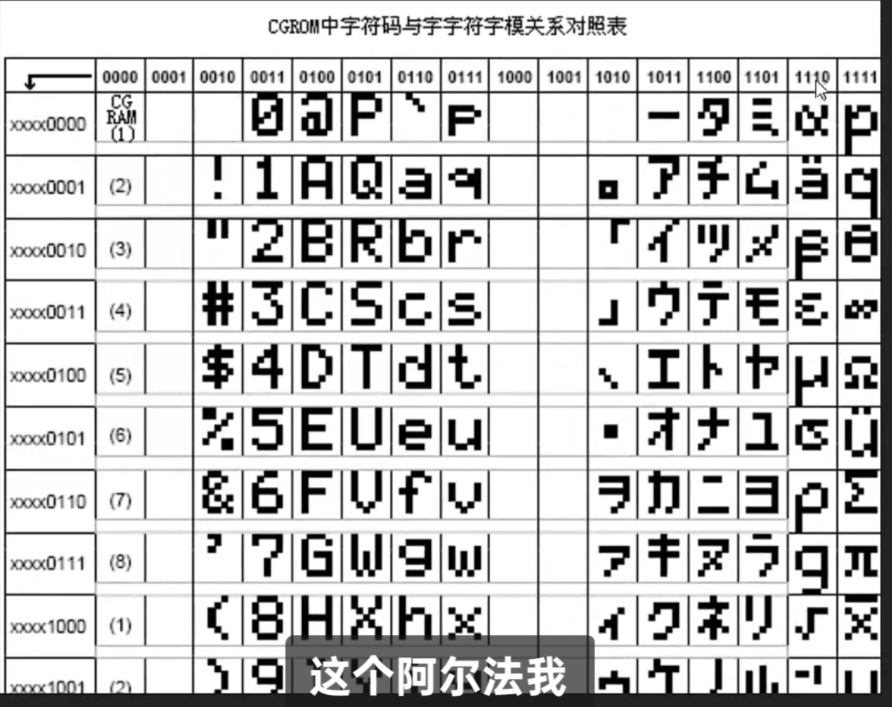

在这里插入图片描述

	LCD_ShowChar(2,13,0xDF);

流动字幕
要产生流动字幕的效果：写一个超出屏幕范围，但是没有超出DDRM范围的一个东西，162，DDRM是402,

#include <REGX52.H>
#include "LCD1602.h"
#include "Delay.h"
#include "Init.h"

void main()
{

	LCD_Init();
	Nixie_OFF();
	DianZhengGuan();
	LCD_ShowChar(1,1,'A');			//不是标准的码表
	LCD_ShowString(1,3,"HELLO");
	LCD_ShowNum(1,9,66,2);
	LCD_ShowSignedNum(1,12,-66,2);
	LCD_ShowHexNum(2,1,0xAB,2);
	LCD_ShowBinNum(2,4,0xA5,8);
	LCD_ShowChar(2,13,0xDF);
	LCD_ShowChar(2,14,'C');
	LCD_ShowString(1,16,"Welcome to AI");


	while(1)
	{
		LCD_WriterCommand(0x18);
		Delay(500);
	}
}

2、LCD1602.C

#include <REGX52.H>

sbit  LCD_RS=P1^0;
sbit  LCD_RW=P1^1;
sbit  LCD_EN=P2^5;
#define  LCD_DataPort  P0


void LCD_Delay()		//@11.0592MHz 1ms移植后修改
{
	unsigned char i, j;

	i = 2;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}




void  LCD_WriterCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;

	LCD_DataPort=Command;
	LCD_EN=1;	//注意时序，
	LCD_Delay();

	LCD_EN=0;
	LCD_Delay();
}



void  LCD_WriterData(unsigned char Data)
{

	LCD_RS=1;
	LCD_RW=0;

	LCD_DataPort=Data;
	LCD_EN=1;	//注意时序，
	LCD_Delay();

	LCD_EN=0;
	LCD_Delay();

}

void LCD_Init(void)
{
	LCD_WriterCommand(0x38);
	LCD_WriterCommand(0x0C);
	LCD_WriterCommand(0x06);
	LCD_WriterCommand(0x01);

}

void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriterCommand(0x80|(Column-1));
	}

	if(Line==2)
	{
		LCD_WriterCommand(0x80|(Column-1)+0x40);
	}
}


void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char)
{
	LCD_SetCursor(Line,Column);

	LCD_WriterData(Char);
}

void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String)
{
	unsigned char i;

	LCD_SetCursor(Line,Column);

	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriterData(String[i]);

	}

}

int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;

}

void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);		//789 抽取转化为字符		789/100%10=7  789/10%10=8  789/1%10=9
	for(i=Length;i>0;i--)
	{
		LCD_WriterData('0'+Number/LCD_Pow(10,i-1)%10);	//	转换asc码

	}


}

void LCD_ShowSignedNum(unsigned char Line, unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);

	if(Number>=0)
	{
		LCD_WriterData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriterData('-');
		Number1=-Number;
	}

	for(i=Length;i>0;i--)
	{
		LCD_WriterData('0'+Number1/LCD_Pow(10,i-1)%10);	//	转换asc码

	}

}


void LCD_ShowHexNum(unsigned char Line, unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	unsigned char SingNumber;
	LCD_SetCursor(Line,Column);

	for(i=Length;i>0;i--)
	{
		SingNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingNumber<10)
		{
		LCD_WriterData('0'+SingNumber);
		}
		else
		{
		LCD_WriterData('A'+SingNumber-10);
		}

	}


}

void LCD_ShowBinNum(unsigned char Line, unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriterData('0'+Number/LCD_Pow(2,i-1)%2);	//	转换asc码

	}
}


#ifndef		__LCD1602_H
#define 	__LCD1602_H
void LCD_Init(void);
void  LCD_WriterCommand(unsigned char Command);
void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line, unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line, unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line, unsigned char Column,unsigned int Number,unsigned char Length);


#endif

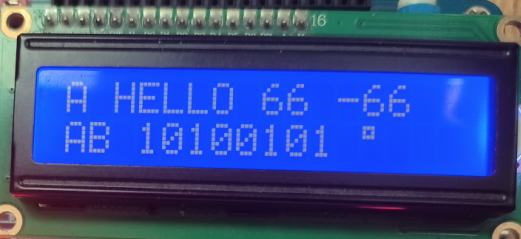

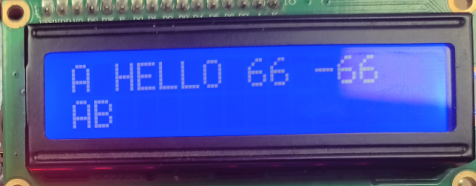

实验现象：

LCD1602显示及滚动字幕

问题

总结

本节课主要学了LCD的功能代码编写，定义好引脚。然后根据时序先完成对写指令和写数据的编写，然后就是运用这些底层函数完成初始化，然后完成写指令，然后是位置的定义控制光标位，最后封装了各个功能函数。
