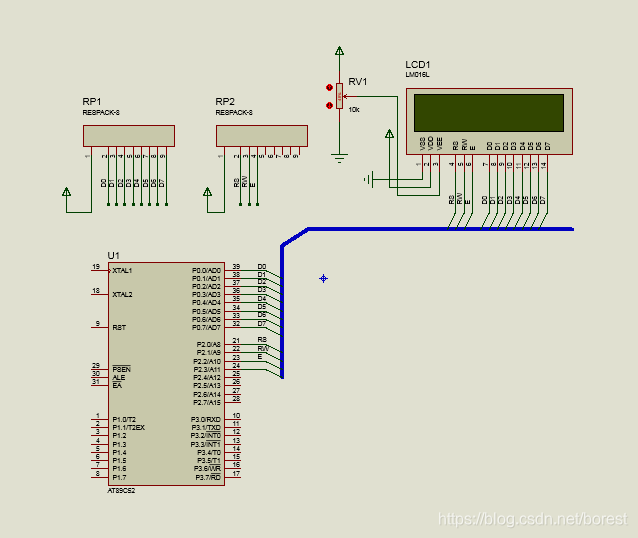

本文介绍LCD1602显示模块的基础知识，包括初步探索和使用Proteus进行仿真实验，帮助理解其工作原理和操作方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

LCD1602初探

#include<reg52.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
#define out P0
sbit RS=P2^0;
sbit RW=P2^1;
sbit E=P2^2;
void lcd_initial(void);	//LCD初始化函数
void check_busy(void);	   //检查是否忙碌函数
void write_command(uchar com);	 //写命令函数
void write_data(uchar dat);		  //写数据函数
void string(uchar ad,uchar *s);	  //显示字符串函数
void delay(uint);					//延时函数
void main(void)
	{
    lcd_initial();			 //调用初始化函数
	 while(1)
	 {
	 string(0x85,"mzf");
	 string(0xC2,"185*****5260");
	 delay(100);
	 write_command(0x01);
	 delay(100);

	 }
	}
void delay(uint j)	 //1ms的延时
{
	uchar i=250;
	for(;j>0;j--)
	{
		while(--i);
		i=249;
		while(--i);
		i=250;

	}
}

void check_busy(void)
{
	uchar dt;
	do
	{
		dt=0xff;	 //dt为变量单元，初值为0xff
		E=0;
		RS=0;		  //RS等于0，E=1时，才能够进行读忙碌状态
		RW=1;
		E=1;
		dt=out;		  //out为P0口，将P0口的状态送给dt；

	}while(dt&0x80);
		E=0;
}
void write_command(
