ROS理论与实践(以移动机器人为例)连载(六) ——机器视觉处理

---

本文软件包
链接：https://pan.baidu.com/s/1mAHCr4JI-9xMyXa4V_lyIQ
密码：1tmo

1. ROS摄像头驱动及数据接口

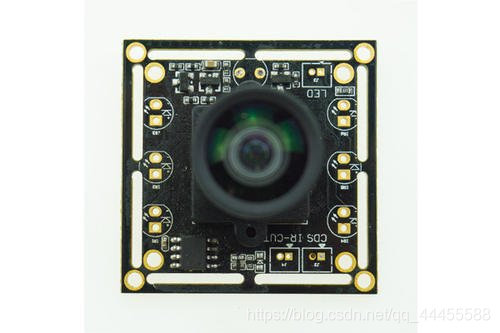

①二维摄像头

可以参考以前写的博客：https://blog.youkuaiyun.com/qq_44455588/article/details/104998284

$ sudo apt-get install ros-melodic-usb-cam
$ roslaunch usb-cam usb_cam-test.launch
$ rqt_image_view

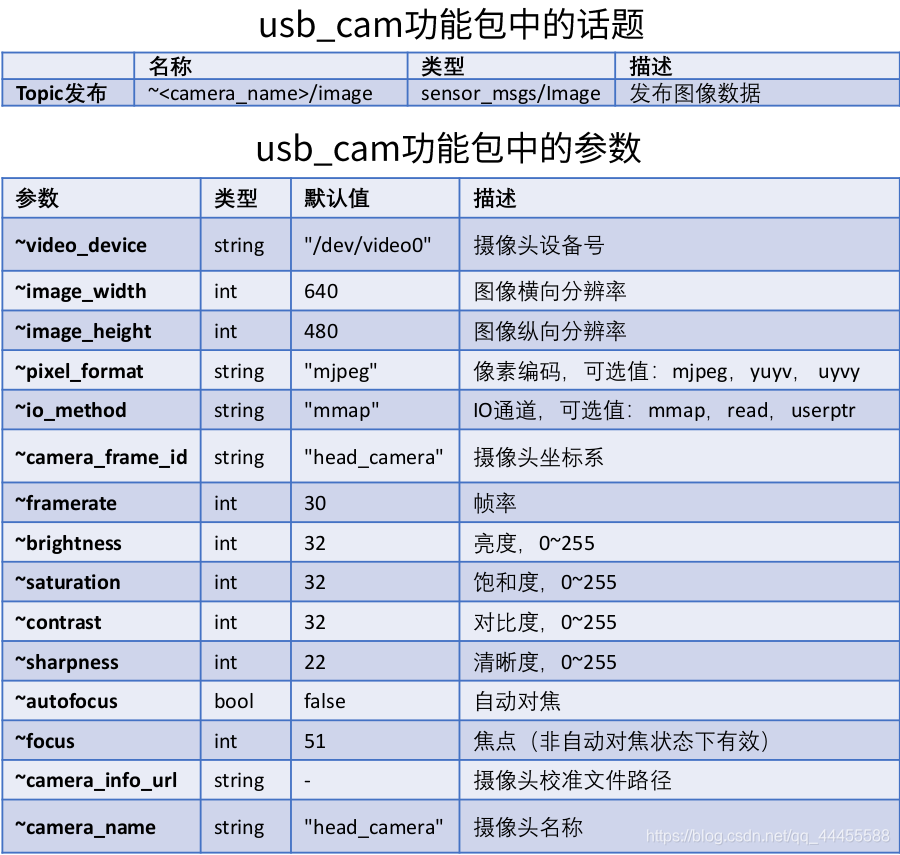

usb_cam-test.launch

<launch>
	<!-- 摄像头驱动，和上图的摄像头参数设置 -->
	<node name="usb_cam" pkg="usb_cam" type="usb_cam_node" output="screen" >
    	<param name="video_device" value="/dev/video2" />
    	<param name="image_width" value="640" />
    	<param name="image_height" value="480" />
    	<param name="pixel_format" value="yuyv" />
    	<param name="camera_frame_id" value="usb_cam" />
    	<param name="io_method" value="mmap"/>
  	</node>
  	<!-- 订阅摄像头数据，用做显示的窗口 -->
  	<node name="image_view" pkg="image_view" type="image_view" respawn="false" output="screen">
    	<remap from="image" to="/usb_cam/image_raw"/>
    	<param name="autosize" value="true" />
  	</node>
</launch>

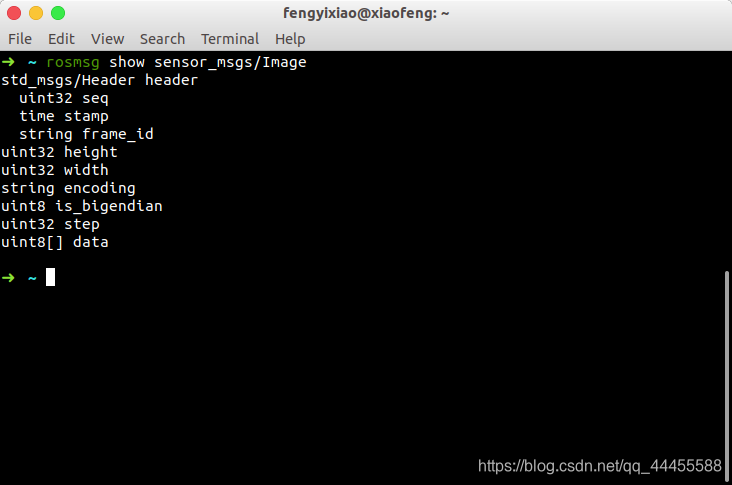

二维图像的数据结构：

• Header： 消息头，包含消息序号（ROS默认累加），时间戳和绑定坐标系；
• height： 图像的纵向分辨率；
• width： 图像的横向分辨率；
• encoding： 图像的编码格式，包含RGB、YUV等常用格式，不涉及图像压缩编码；
• is_begendian： 图像数据的大小端存储模式；
  • 大端： 低字节存放在地址高位，高字节存放在地址低位
  • 小端： 高字节存放在地址高位，低字节存放在地址低位
• step： 一行图像数据的字节数量，做为数据的步长参数width*3（RGB）；
• data： 存储图像数据的数组，大小为step*height个字节

1280*720分辨率的摄像头产生一帧图像的数据大小是：3*1280*720=2764800字节，即2.7648MB。

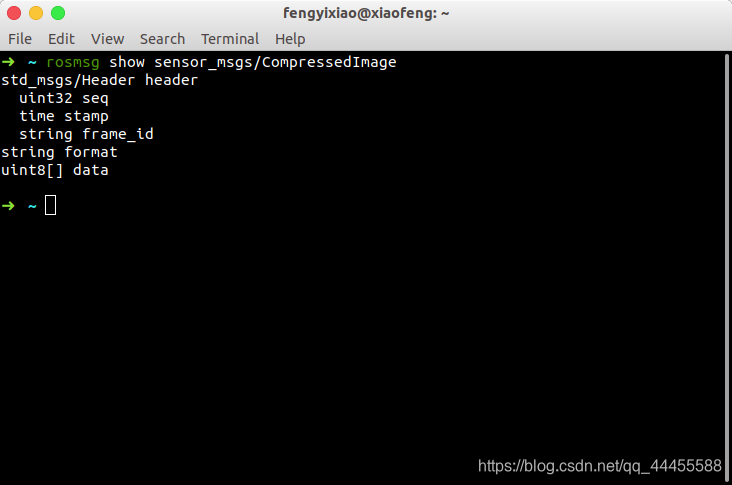

压缩图像消息：

• format： 图像的压缩编码格式（jpeg、png、bmp）
• data： 存储图像数据数组

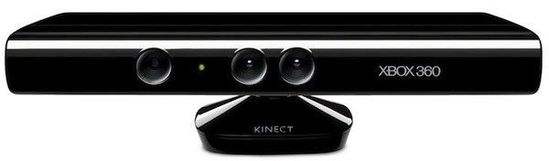

②深度RGB-D摄像头——kinect

• 安装驱动

$ sudo apt-get install ros-melodic-freenect-*
$ git clone https://github.com/avin2/SensorKinect.git
$ cd SensorKinect/Bin
$ tar xvf SensorKinect093-Bin-Linux-x64-v5.1.2.1.tar.bz2
$ sudo ./install.sh	（在解压出来的文件夹目录下）

• 运行

$ roslaunch freenect_launch freenect.launch

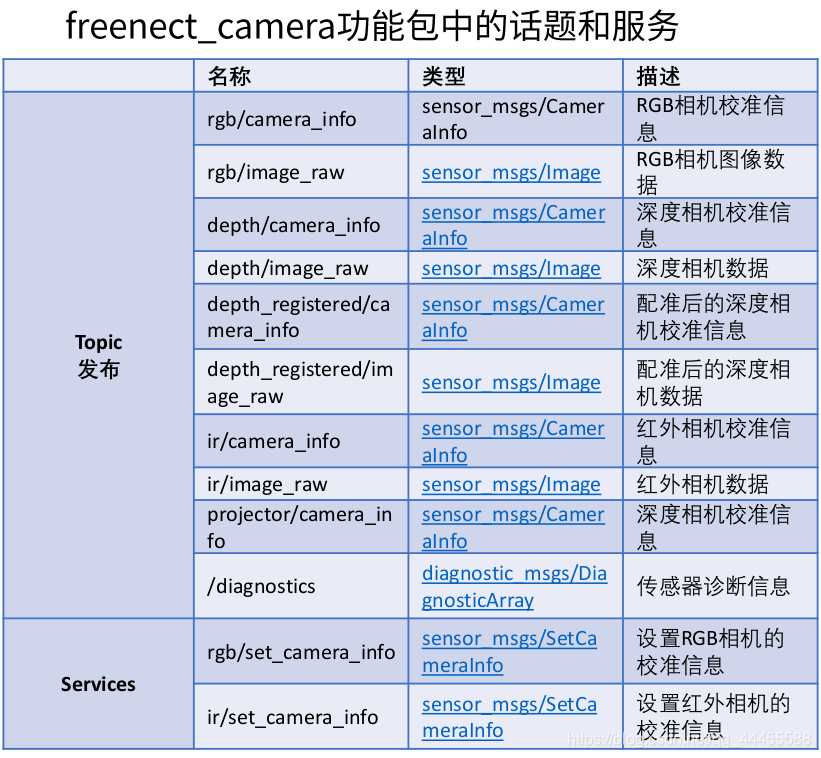

freenect.launch

<launch>
    <!-- Launch the freenect driver -->
    <include file="$(find freenect_launch)/launch/freenect.launch">
        <arg name="publish_tf"                      value="false" />

        <!-- use device registration -->
        <arg name="depth_registration"              value="true" />

        <arg name="rgb_processing"                  value="true" />
        <arg name="ir_processing"                   value="false" />
        <arg name="depth_processing"                value="false" />
        <arg name="depth_registered_processing"     value="true" />
        <arg name="disparity_processing"            value="false" />
        <arg name="disparity_registered_processing" value="false" />
        <arg name="sw_registered_processing"        value="false" />
        <arg name="hw_registered_processing"        value="true" />
    </include>
</launch>

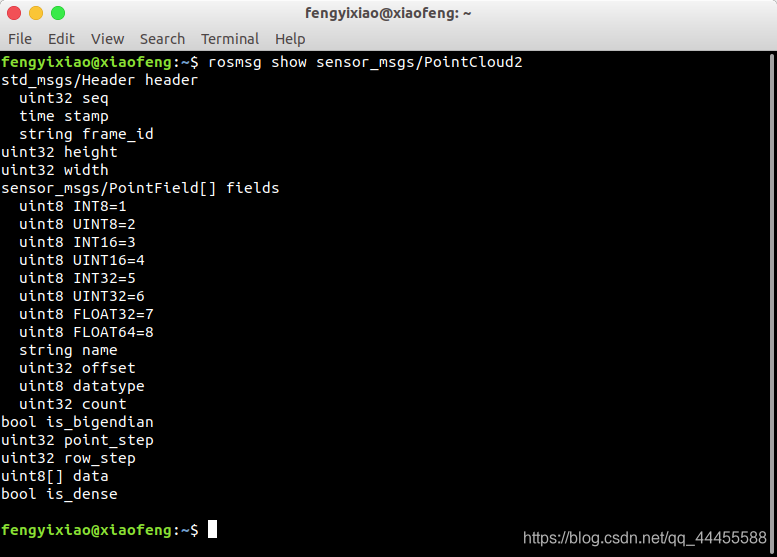

图像数据结构：

• height： 点云图像的纵向分辨率；
• width： 点云图像的横向分辨率；
• fields： 每个点的数据类型；
• is_bigendian： 数据的大小端存储模式；
• point_step： 单点的数据字节步长；
• row_step： 一行数据的字节步长；
• data： 点云数据的存储数值，总字节大小为row_step*height；
• is_dense： 是否有无效点。

  点云即包括RGB信息还有该位置的XYZ信息，点云单帧数据量也很大，如果使用分布式网络传输，需要考虑能否满足数据的传输要求，或者针对数据进行压缩。

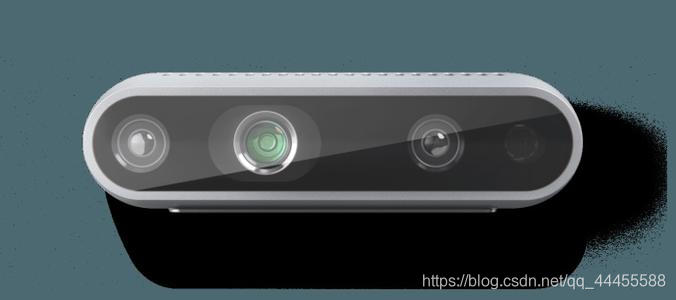

③英特尔Intelsense

• 安装SDK https://github.com/intel-ros/realsense/releases

$ mkdir build
$ cd build
$ cmake ..
$ make
$ sudo make install

• 安装ROS驱动 https://github.com/IntelRealSense/librealsense/releases

$ catkin_make -DCATKIN_ENABLE_TESTING=False -DCMAKE_BUILD_TYPE=Release
$ catkin_make install
$ echo "source `/catkin_ws/devel/setup.bash" >> ~/.bashrc
$ source ~/.bashrc

参考链接：

1. https://github.com/IntelRealSense/librealsense/blob/master/doc/installation.md
2. https://blog.youkuaiyun.com/u012926144/article/details/80761342

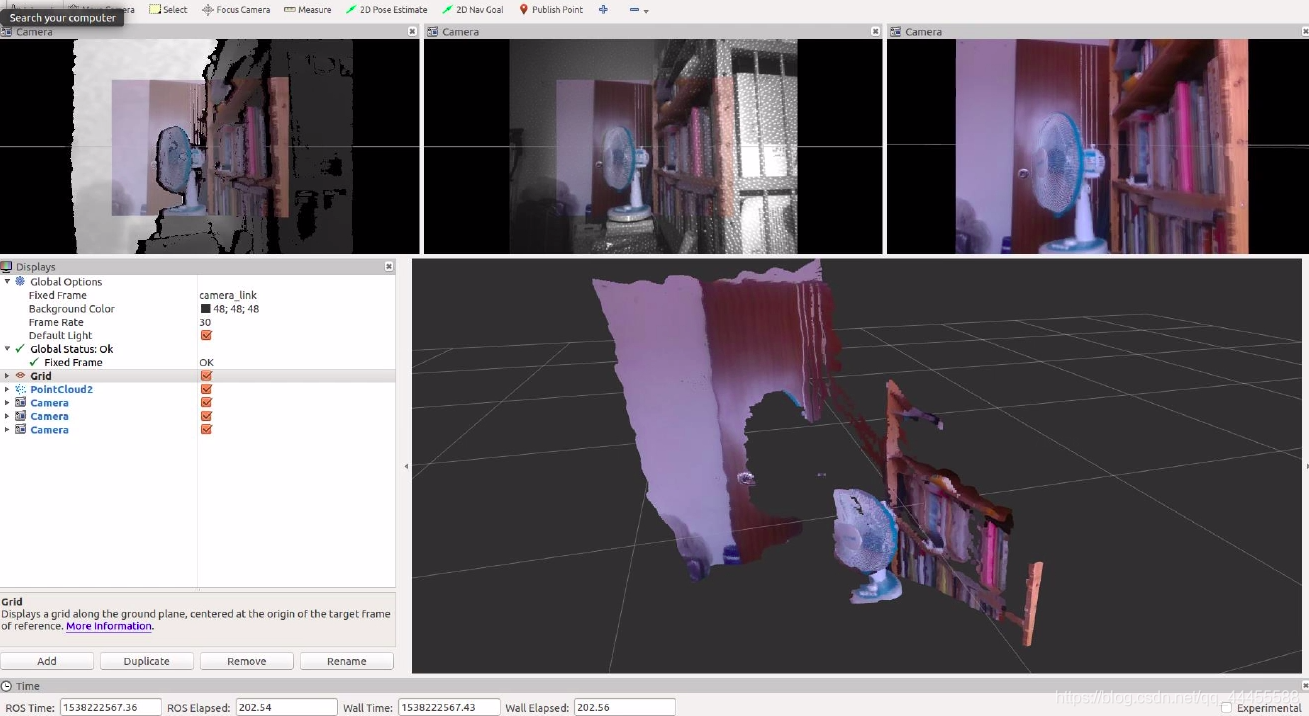

点云显示

$ roslaunch realsense2_camera rs_rgbd.launch
$ rosrun rviz rviz

2. 摄像头参数标定

①标定rgb摄像头

安装标定功能包

$ sudo apt-get install ros-melodic-camera-calibration

摄像头标定流程
