滤波电路

于 2021-03-21 15:55:35 发布
阅读量2.1k 收藏 13
点赞数 2
分类专栏： 模拟电路
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_44431690/article/details/115050302
版权

文章目录

  • 滤波电路
    对于信号的频率有选择性的电路称为滤波电路，它使得特定频率范围内的信号通过，而阻止其他频率信号通过。
  • 根据滤波频率对滤波电路的分类
    低通滤波器、高通滤波器、带通滤波器、带阻滤波器。
  • 无源滤波电路
    仅由无源元件(电阻、电容、电感)组成的滤波电路。
  • 有源滤波电路
    存在有源元件(单极性管如二极管、双极型管如三极管和场效应管、集成运放)的滤波电路。

【 1. 有源滤波 】

1. 同相输入低通滤波电路

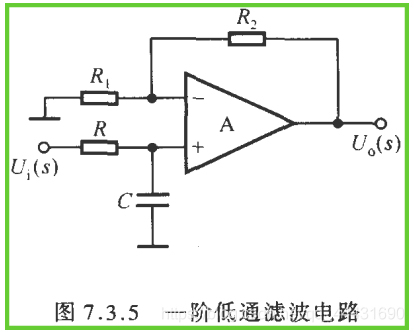

一阶电路

在这里插入图片描述

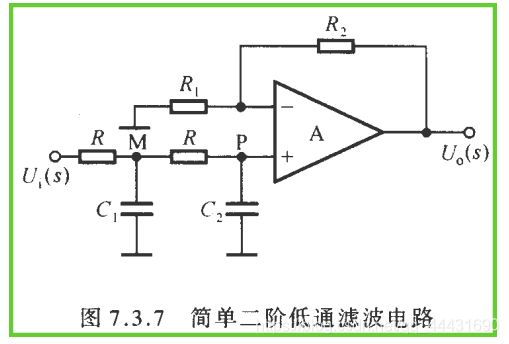

二阶电路

在这里插入图片描述

2. 反向输入低通滤波电路

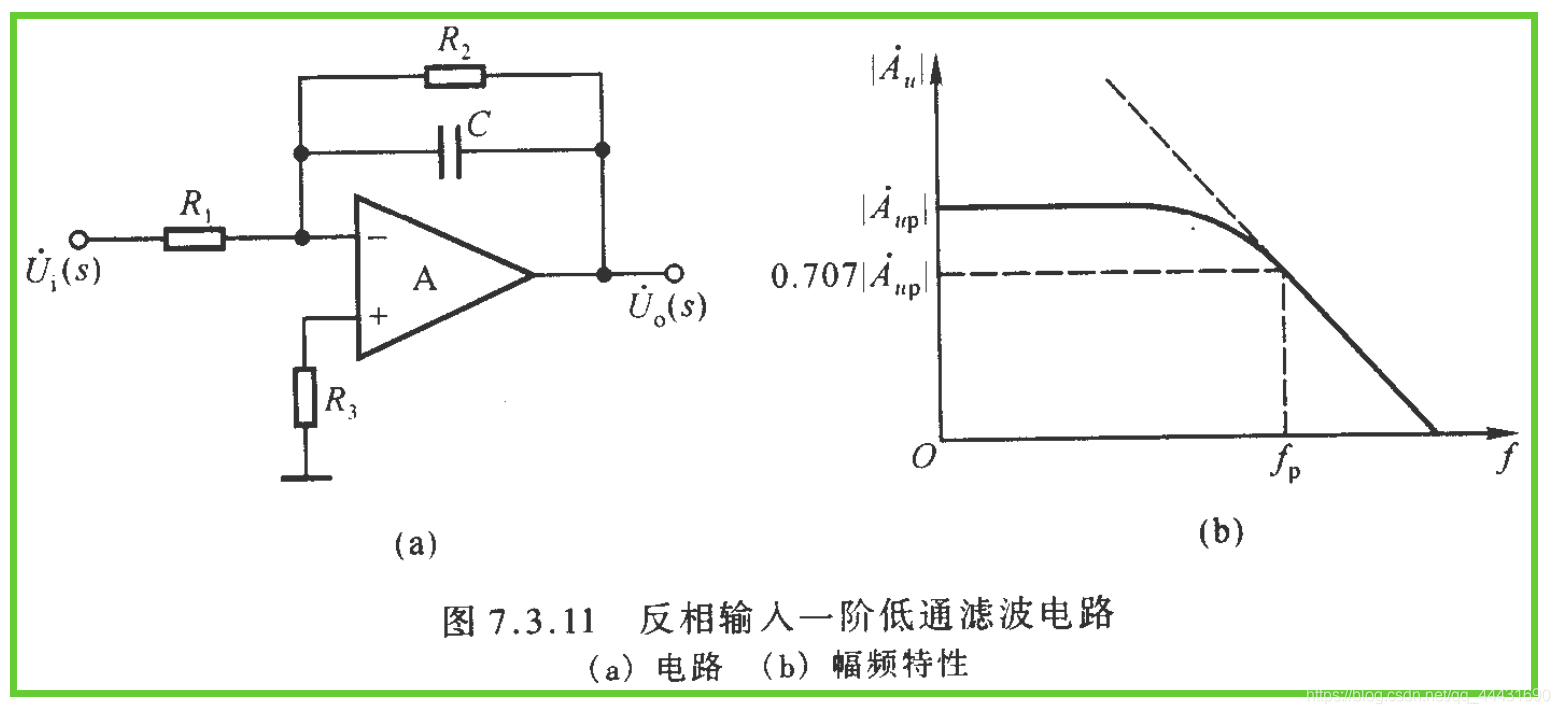

一阶电路

在这里插入图片描述

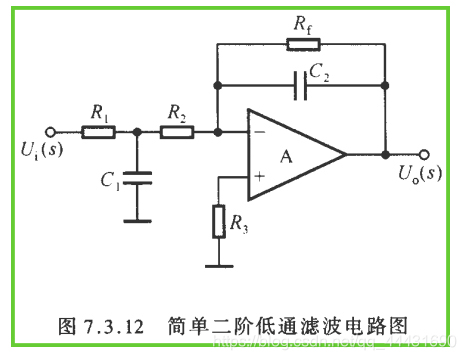

二阶电路

在这里插入图片描述

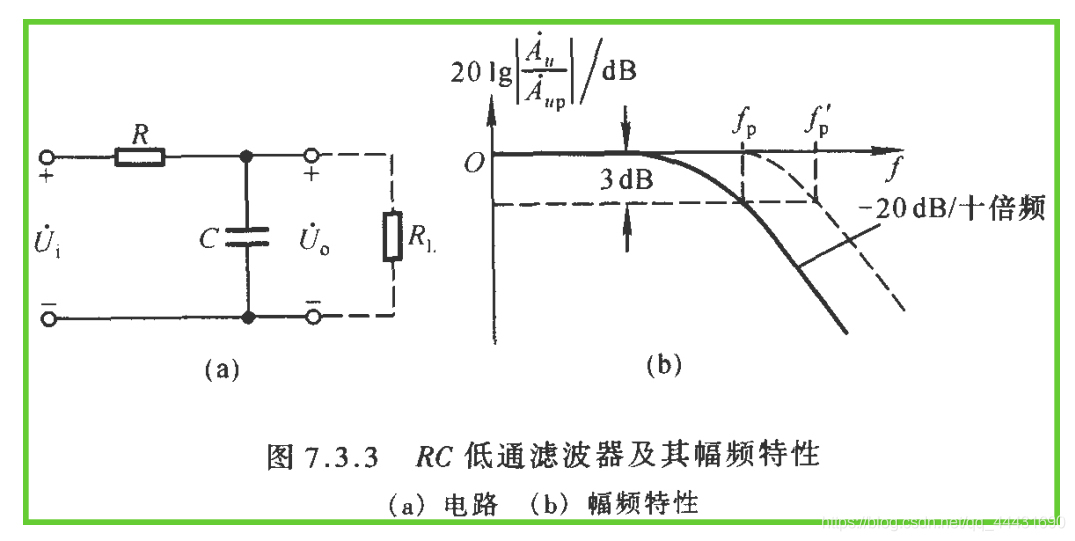

【 2. 无源滤波 】

在这里插入图片描述
