今天分享一下在Layout进行设计验证时的一些小技巧

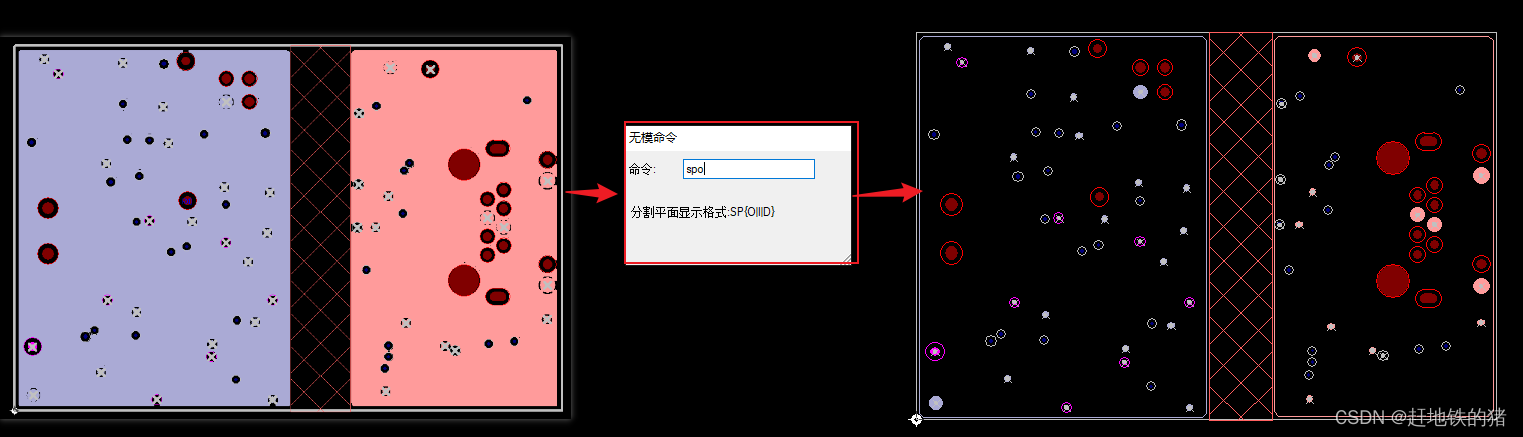

1、内层采用分割/混合平面的覆铜方式时，使用SPO命令可隐藏平面的覆铜。

在这里插入图片描述

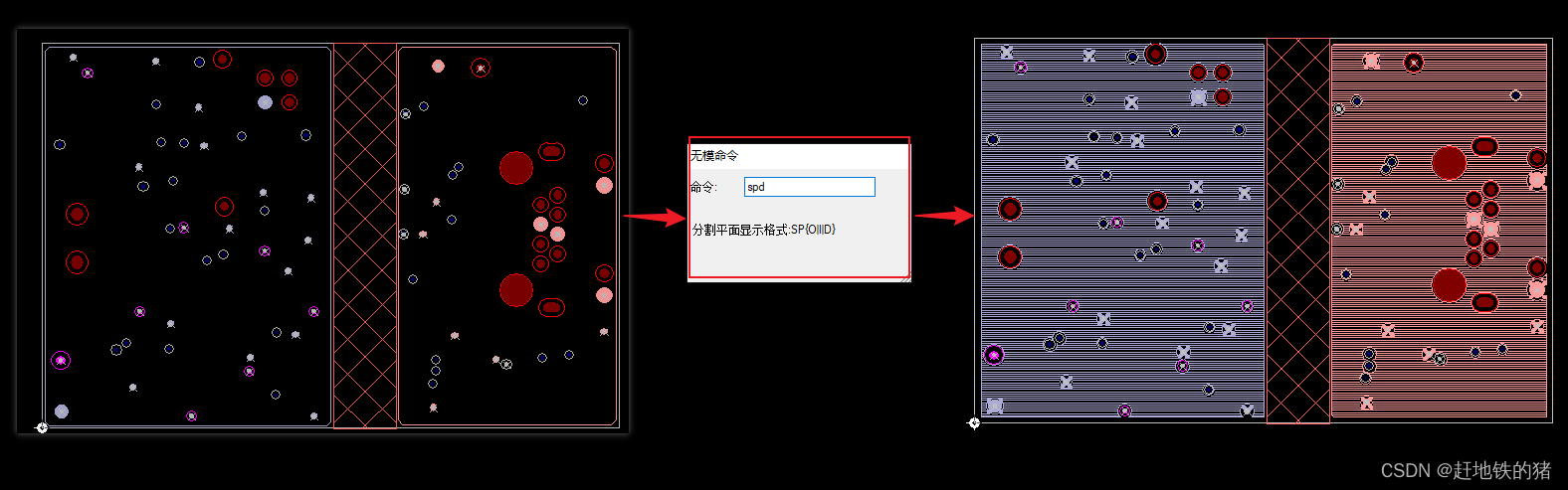

2、内层采用分割/混合平面的覆铜方式时，使用SPD命令可显示平面的覆铜。

在这里插入图片描述

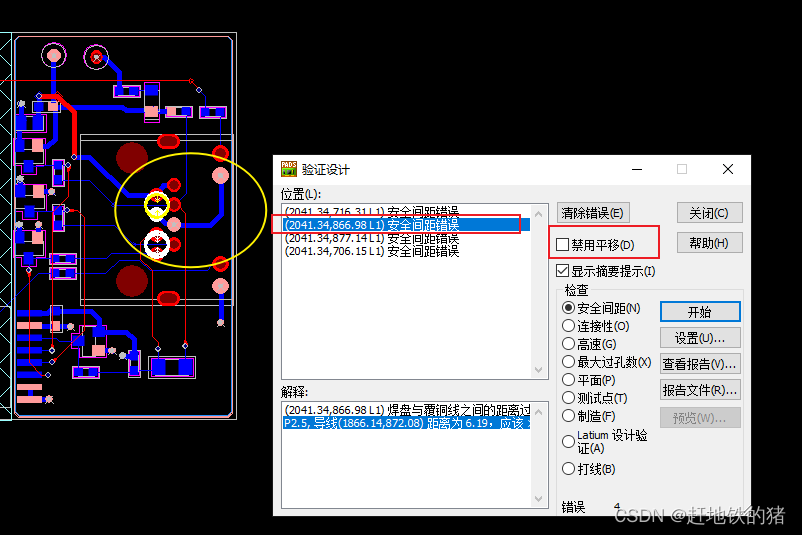

3、设计验证时，想要根据错误提示定位错误点，只需去掉勾选“禁用平移”，再次点击错误提示，软件会自跳转到相应的位置。

在这里插入图片描述

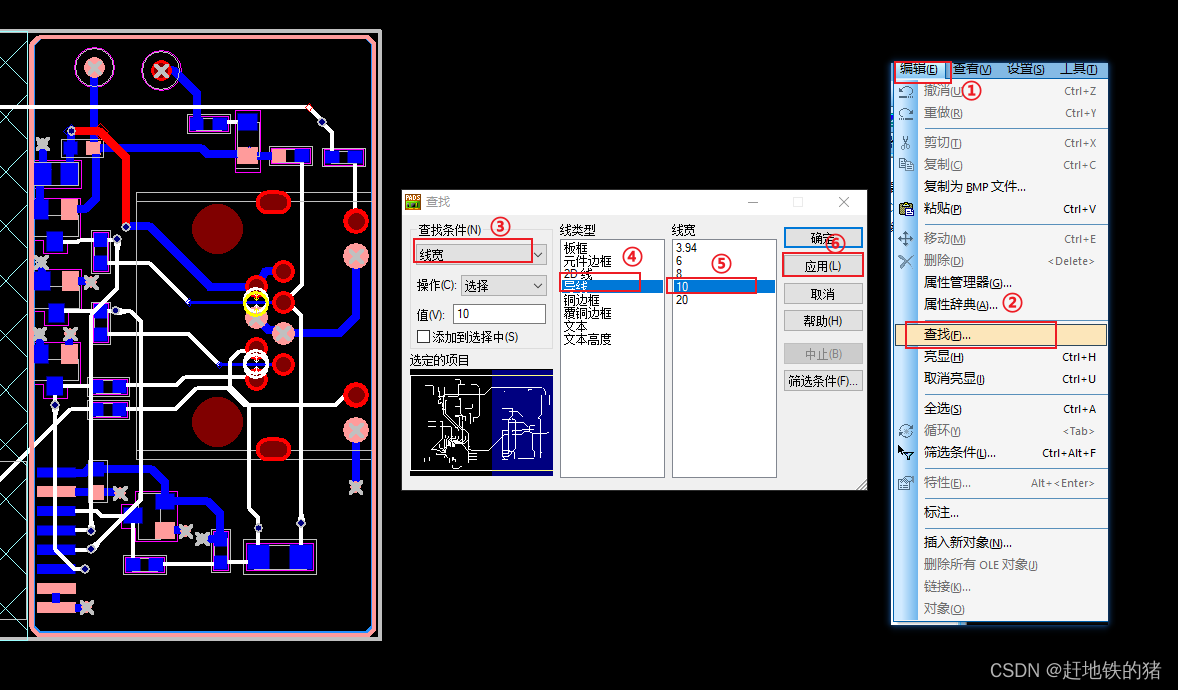

4、设计规则修改后，想要批量修改线框时，首先要全选需要修改的线宽（用zz命令打开所有层面，在所有层面下选择对应线宽）。点击编辑菜单栏，选择查找项，依据提示找到想要修改的线宽，点击应用后确定。

在这里插入图片描述

将要修改的线宽对应的线段全部选重后，右键选择
