文章目录

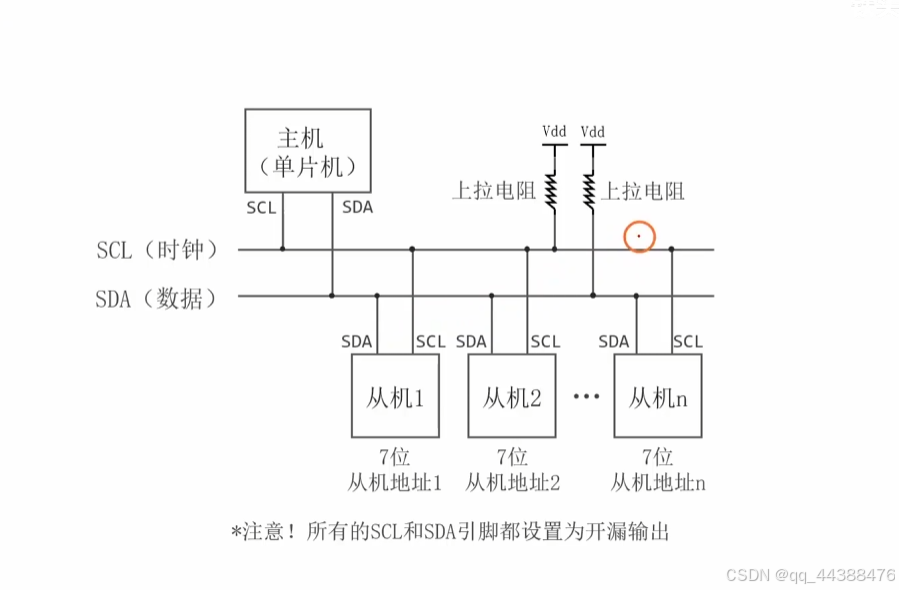

1.I2C基本电路结构

在这里插入图片描述
I2C 通信中，SDA（数据线）和 SCL（时钟线）都是采用开漏（open-drain/漏极开路）模式来驱动的，主要原因如下：

避免总线冲突：I2C 总线是多主多从结构，任何一个设备都可以拉低（驱动低电平）总线，但没有设备能主动拉高总线（只能通过上拉电阻实现高电平）。如果一个设备输出高电平、另一个设备输出低电平，就可能导致短路冲突。开漏输出可以避免这种冲突，因为开漏模式下只有拉低信号，不会主动拉高信号。

信号同步：由于 I2C 总线的开漏特性，多个设备可以同时连接在 SDA 和 SCL 上，各设备只需在需要时拉低信号，而上拉电阻会自动将信号恢复为高电平。这种设计使得多个设备可以同步工作，同时保证总线的安全性和稳定性。

复用功能：在很多微控制器（如 STM32）中，I2C 的 SDA 和 SCL 引脚通常通过设置为“开漏复用输出”来实现多功能配置，即既可以作为普通 GPIO 使用，也可以通过复用功能来作为 I2C 通信端口。这使得一个引脚可以兼顾多种功能，增加了芯片的灵活性。

2.I2C通信协议

  1. I2C通信的基本流程
  2. I2C的数据帧格式
  3. 起始位和停止位
  4. 寻址
  5. 传输数据
  6. 示例

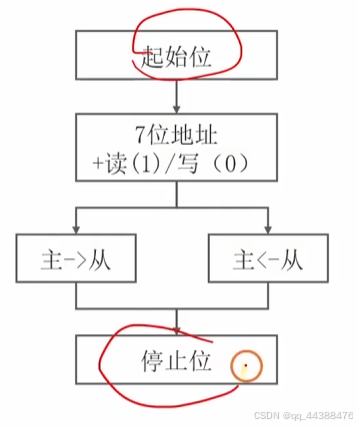

1. I2C通信的基本流程

主机主动发送一个起始位，然后向从机发送7位地址+读（1）写（0）位（共8位）。然后发送/接收数据，数据传输完成后，发送停止位。
在这里插入图片描述

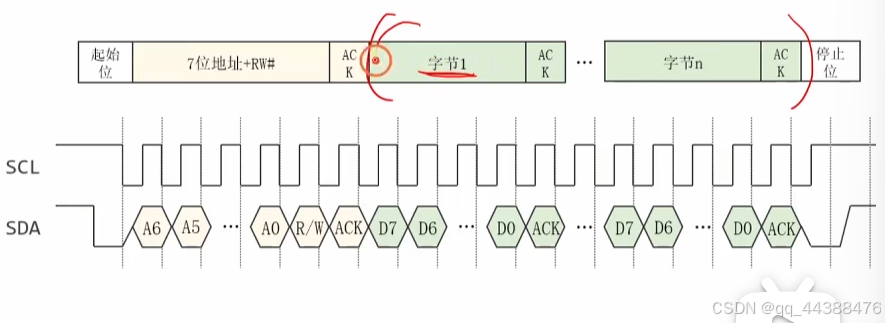

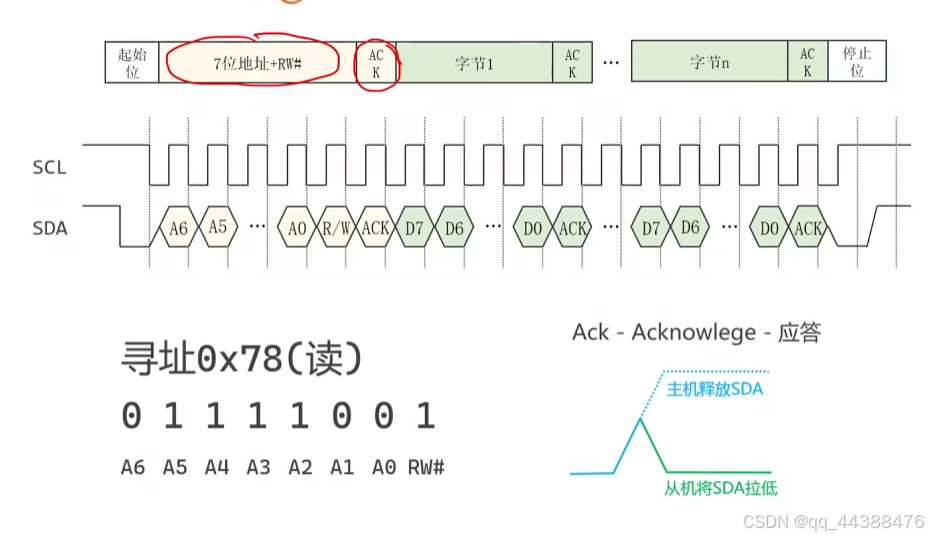

2. I2C的数据帧格式

在这里插入图片描述
与串口一次只能传输8-9个bit相比，I2C一次可以传输很多个字节。

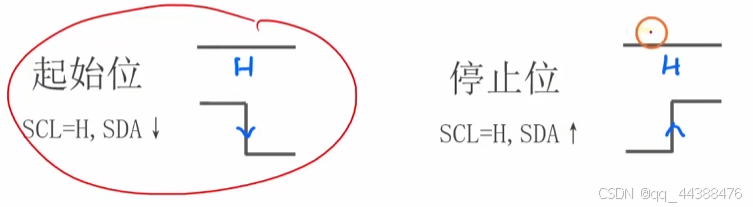

3. 起始位和停止位
在这里插入图片描述
起始位：时钟线保持高电压，SDA下降沿。
下降沿：时钟线保持低电压，SDA上升沿。

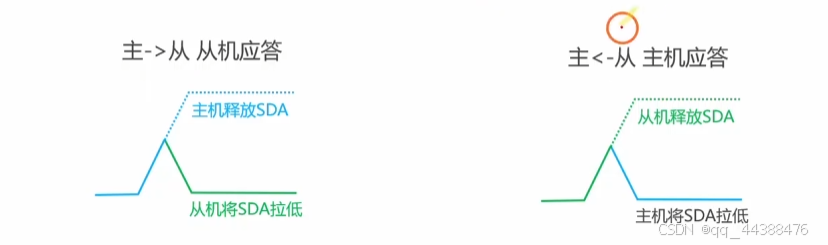

4. 寻址

在这里插入图片描述
主机发送地址，等待从机发送ACK后表示寻址成功。
5. 传输数据
在这里插入图片描述

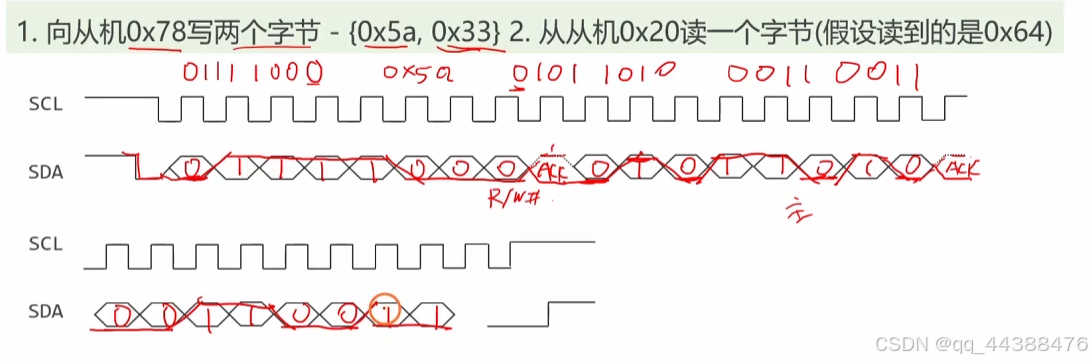

5.示例在这里插入图片描述

3.I2C模块的使用方法

1.I2C模块简介
在这里插入图片描述
stm32的一个片上外设，给单片机提供一个I2C接口。

2.IO引脚初始化
在这里插入图片描述
在这里插入图片描述

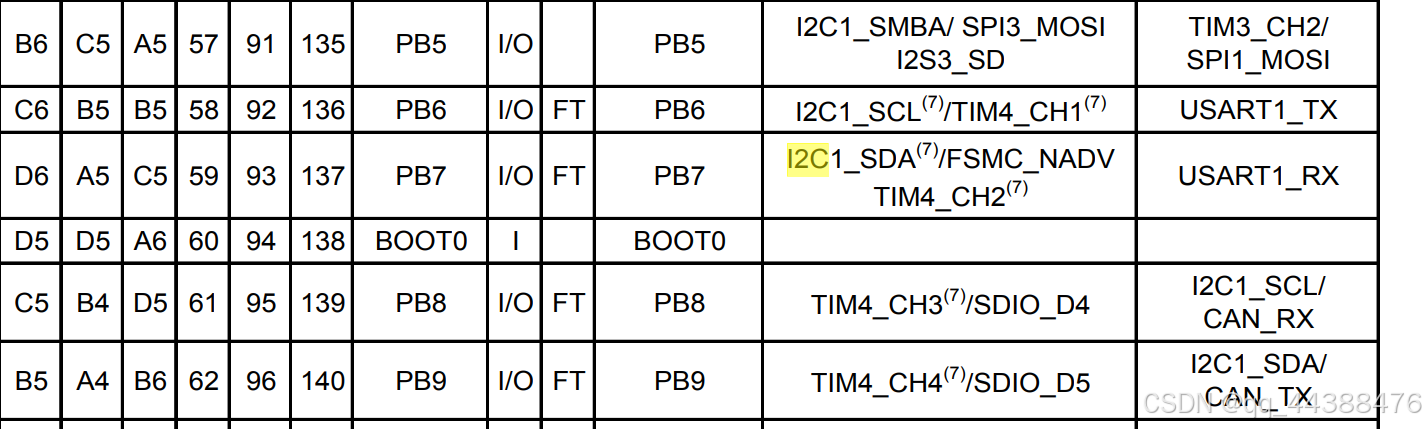

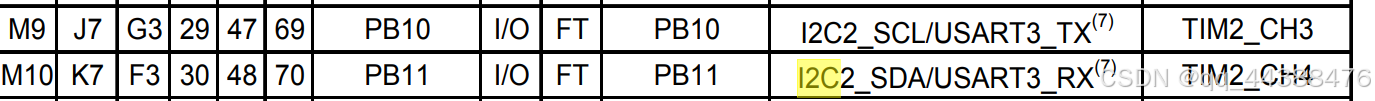

查stm103芯片数据手册知道I2C1的复用引脚位PB6和PB7，重映射引脚位为PB8和PB9。I2C2只有复用引脚位，没有重映射。
3.代码编写

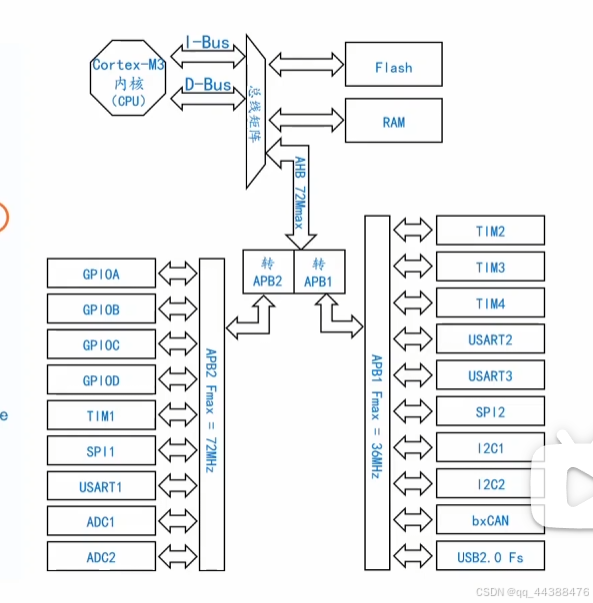

GPIO 和 AFIO 连接在 APB2 总线上，因此使用 RCC_APB2PeriphClockCmd 来控制时钟。

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

	GPIO_PinRemapConfig(GPIO_Remap_I2C1, ENABLE);
	//对pb8和pb9初始化
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_9;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_OD;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;

4.连接电路图
我没有，暂且跳过。

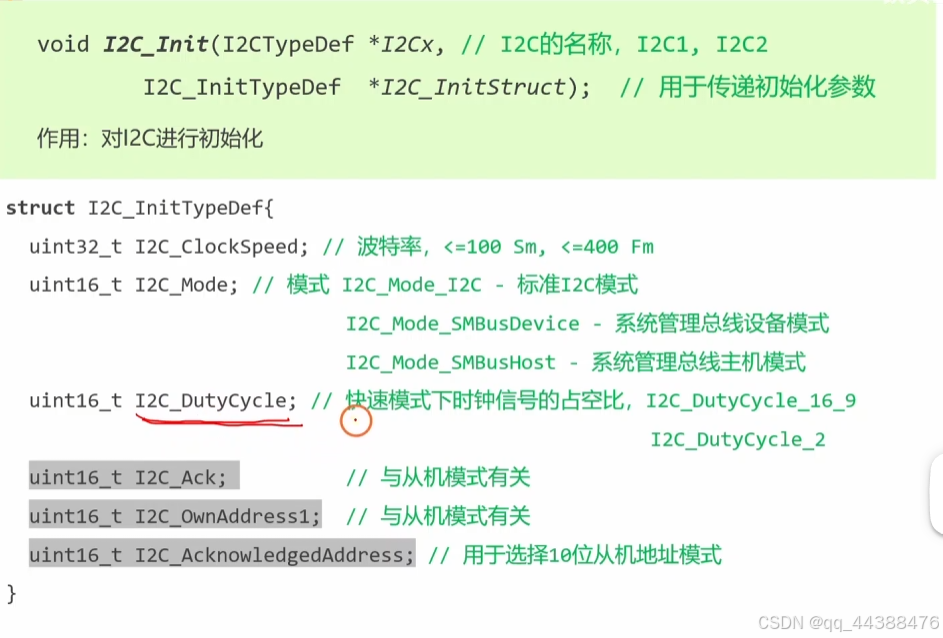

5. 在这里插入图片描述
`void My_I2C_Init(void)
{
// 1. IO初始化
// 对I2C1进行重映射
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

GPIO_PinRemapConfig(GPIO_Remap_I2C1, ENABLE);
//对pb8和pb9初始化
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

GPIO_InitTypeDef GPIO_InitStruct;
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_9;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_OD;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;

GPIO_Init(GPIOB, &GPIO_InitStruct);

RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);
RCC_APB1PeriphResetCmd(RCC_APB1Periph_I2C1, ENABLE);
RCC_APB1PeriphResetCmd(RCC_APB1Periph_I2C1, DISABLE);

I2C_InitTypeDef I2C_InitStruct;

I2C_InitStruct.I2C_Mode = I2C_Mode_I2C;
I2C_InitStruct.I2C_ClockSpeed = 400000;
I2C_InitStruct.I2C_DutyCycle = I2C_DutyCycle_2;
I2C_Init(I2C1, &I2C_InitStruct);

I2C_Cmd(I2C1, ENABLE);

}

4.I2C写数据

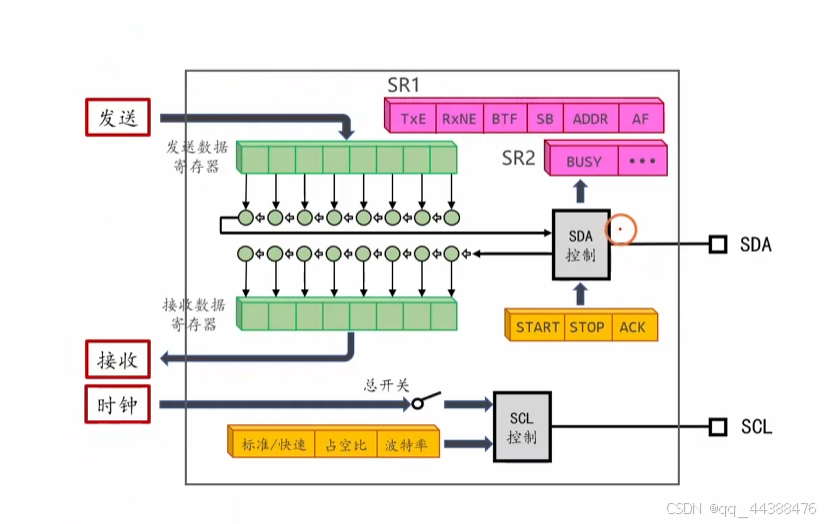

I2C模块内部框图

在这里插入图片描述

数据发送过程简介：

1.起始位：向黄色的start写入1后，SDA发送一个下降沿。
2. 7位地址:将七位地址写入发送数据寄存器后，会自动的由SDA发送出去，然后等待ACK.
3. 数据发送：将数据写如发送寄存器后，等待状态寄存器的标志位改变，改变后，继续写入数据。
4. 停止位：给STOP写入1。

具体实现

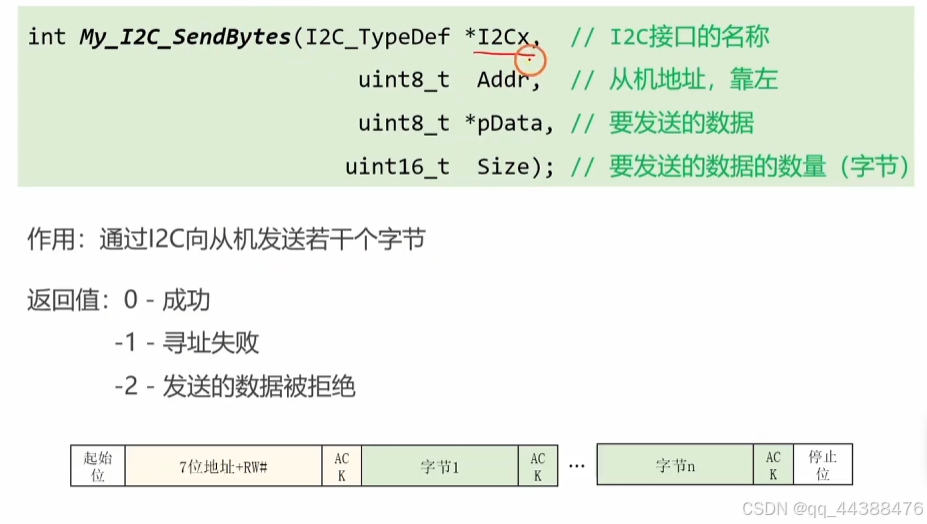

在这里插入图片描述

  1. 等待总线空闲—判断是否位SR2寄存器的BUSY
  2. 发送起始位—SB为0发送未完成，1 为发送完成。SB位硬件置0。
  3. 发送地址。—清除AF, 发送地址。判断发送成功后跳出。ADDR==1。
  4. 清除地址ADDR。读SR1，读SR2。
  5. 发送数据— 判断上一个数据是否发送完成，且没有收到AF=1.
  6. 发送停止位----移位寄存器为空，发送数据寄存器为空—I2C_FLAG_BTF==1，发送停止位。
int My_I2C_SendBytes(I2C_TypeDef* I2Cx, uint8_t Addr, uint8_t *pData, uint16_t Size)
{
	//1.等待总线空闲
	while(I2C_GetFlagStatus(I2Cx, I2C_FLAG_BUSY) == SET);

	//2.发送起始位
	I2C_GenerateSTART(I2Cx, ENABLE);
	while(I2C_GetFlagStatus(I2Cx, I2C_FLAG_SB) == RESET);

	// 3. 发送地址
	//清除AF
	I2C_ClearFlag(I2Cx, I2C_FLAG_AF);
	//发送地址 + RW#
	I2C_SendData(I2Cx, Addr & 0xfe);
	while(1)
	{
		if(I2C_GetFlagStatus(I2Cx, I2C_FLAG_ADDR) == SET) break;
		if(I2C_GetFlagStatus(I2Cx, I2C_FLAG_AF) == SET)
		{
			I2C_GenerateSTOP(I2Cx, ENABLE);
			return -1;
		}
	}
	// 4.清除ADDR
	I2C_ReadRegister(I2Cx, I2C_Register_SR1);
	I2C_ReadRegister(I2Cx, I2C_Register_SR2);
	//5.发送数据
	for(uint16_t i = 0; i < Size; i++)
	{
		while(1)
		{
			if(I2C_GetFlagStatus(I2Cx, I2C_FLAG_AF) == SET)
			{
				I2C_GenerateSTOP(I2Cx, ENABLE);
				return -2;
			}
			if(I2C_GetFlagStatus(I2Cx, I2C_FLAG_TXE) == SET)
			{
				break;
			}
		}
		I2C_SendData(I2Cx, pData[i]);
	}

	while(1)
	{
		if(I2C_GetFlagStatus(I2Cx, I2C_FLAG_AF)== SET)
		{
			I2C_GenerateSTOP(I2Cx, ENABLE);
			return -2;
		}
		if(I2C_GetFlagStatus(I2Cx, I2C_FLAG_BTF) == SET)
		{
			break;
		}
	}
	// 6. 发送停止位
	I2C_GenerateSTOP(I2Cx, ENABLE);
	return 0;
}

5.I2C读数据

在这里插入图片描述
在这里插入图片描述
BUSY代表总线是否忙，TxE代表发送使能（表示发送数据寄存器为空，可以填入新的数据。），SB代表START位发送完成，ADDR表示寻址成功（需要软件清零），AF表示ACK Failure（1为失败，0不能说成功，只能说目前没有失败），需要软件清零。

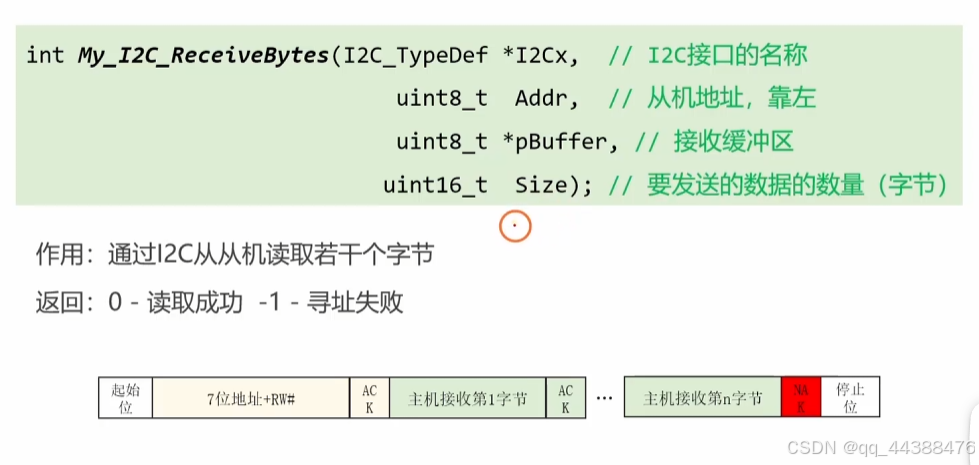

1.读取数据的流程简介

主机发送起始位， 然后发送七位地址+rw, 然后后等待从机应答ack。ack收到后进行数据接收阶段，否则直接发送一个停止位。数据接收阶段：从机发送，主机接收，最后一个数据接受后主机一定要发送一个NAK，告知从机数据已经接收完毕，这点与发送数据的流程有所不同。

2. 发送起始位

等待总线空闲，然后给start写入1， 等待SR寄存器中的SB为1， 表示起始位发送完成。

3. 寻址阶段

首先把AF清零，然后给发送数据寄存器写入地址，然后等待从机ACK, 寻址成功的话ADDR为1， 失败的话AF为1。

//2.发送从机地址
	I2C_ClearFlag(I2Cx, I2C_FLAG_AF);
	I2C_SendData(I2Cx, Addr | 0x01);
	// 等待从机接收
	while(1)
	{
		if(I2C_GetFlagStatus(I2Cx, I2C_FLAG_AF) == SET)
		{
			I2C_GenerateSTOP(I2Cx, ENABLE);
			return -1;
		}
		if(I2C_GetFlagStatus(I2Cx, I2C_FLAG_ADDR) == SET)
		{
			break;
		}
	}
	// 清除ADDR标志位
	I2C_ReadRegister(I2Cx, I2C_Register_SR1);
	I2C_ReadRegister(I2Cx, I2C_Register_SR2);

4.接收数据

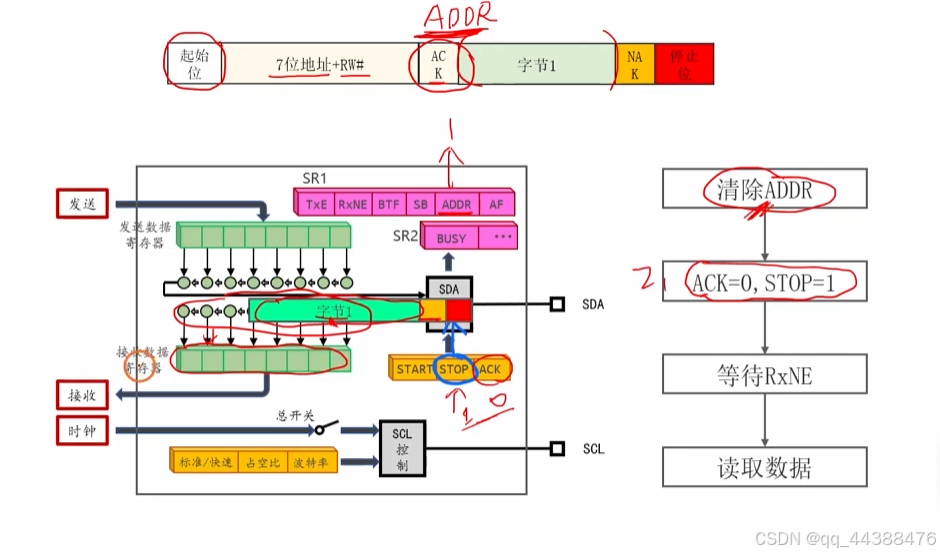

Size = 1:
在这里插入图片描述

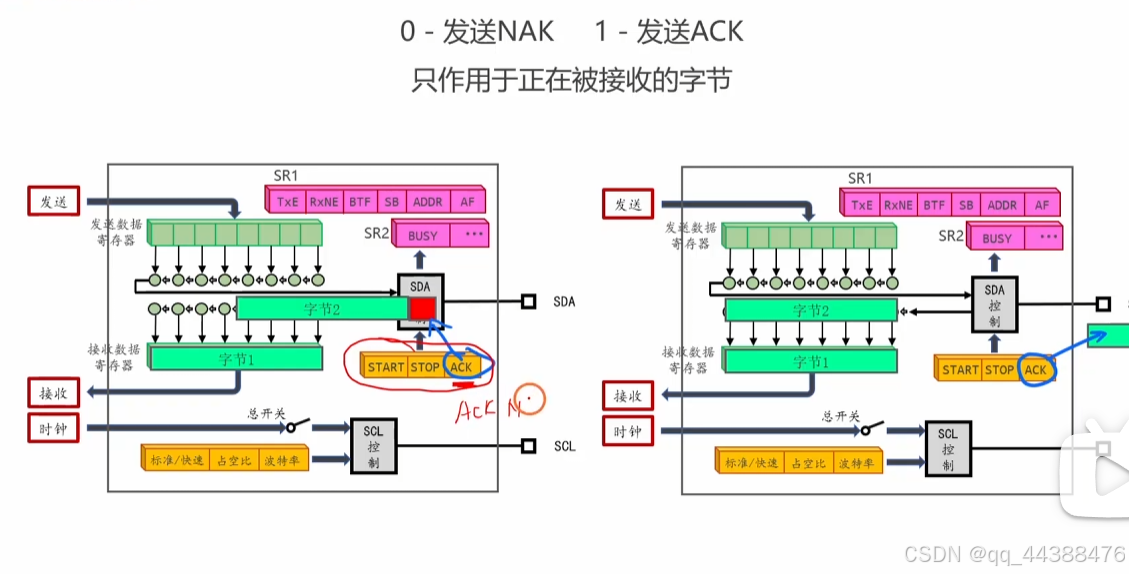

不能等数据接受完成后写入ack=0, ack只作用于当前接收的字节。

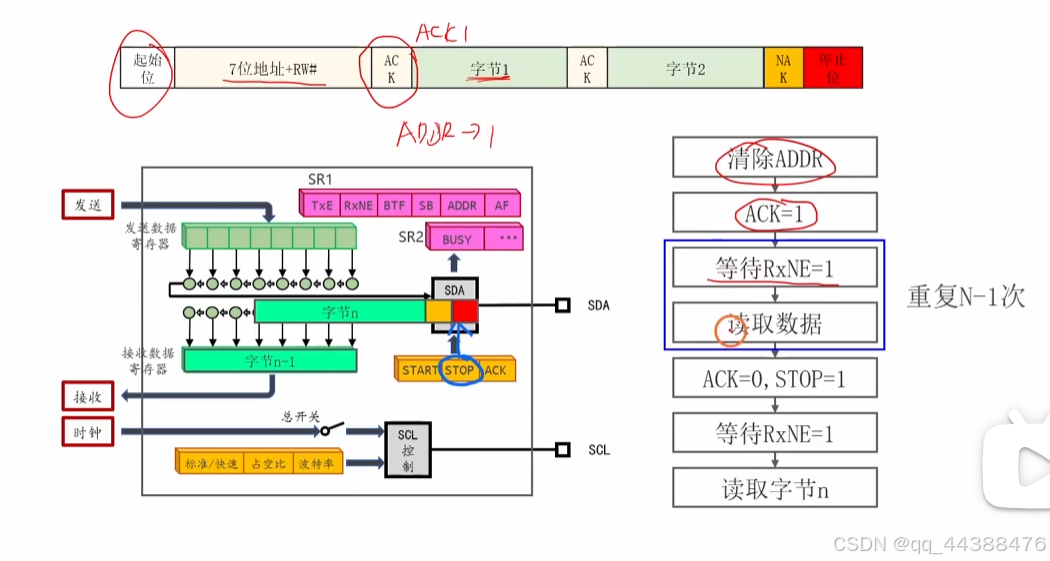

Size>2:
在这里插入图片描述

//3. 接收数据
	if(Size == 1)
	{
		//向ACK写0
		I2C_AcknowledgeConfig(I2Cx, DISABLE);
		//写停止位1
		I2C_GenerateSTOP(I2Cx, ENABLE);
		//等待RxNE置位
		while(I2C_GetFlagStatus(I2Cx, I2C_FLAG_RXNE) == RESET);
		//读取数据
		pBuffer[0] = I2C_ReceiveData(I2Cx);
	}else
	{
		//ACK使能
		I2C_AcknowledgeConfig(I2Cx, ENABLE);
		for(uint16_t i = 0; i < Size; i++)
		{
			if(i == Size - 1)
			{
				I2C_AcknowledgeConfig(I2Cx, DISABLE);
				I2C_GenerateSTOP(I2Cx, ENABLE);
				while(I2C_GetFlagStatus(I2Cx, I2C_FLAG_RXNE) == RESET);
				pBuffer[i] = I2C_ReceiveData(I2Cx);
			}else
			{
				//等待RXNE使能
				while(I2C_GetFlagStatus(I2Cx, I2C_FLAG_RXNE) == RESET);
				//取数据
				pBuffer[i] = I2C_ReceiveData(I2Cx);
			}
		}
	}

6.软I2C

根据I2C数据帧的格式，在普通的IO引脚模拟波形实现I2C数据传输。
将GPIO的模式配置位开漏输出，STM32 的开漏输出模式是数字电路输出的一种，从结果上看它只能输出低电平 Vss 或者高阻态，常用于 IIC 通讯。
工作模式：
1.P-MOS 被“输出控制”控制在截止状态，因此 IO 的状态取决于 N-MOS 的导通状况；
2.施密特触发器是工作的，上拉和下拉均断开，可以看作浮空输入。
编写接口函数：

void scl_write(uint8_t level)
{
	if(level == 0)
	{
		GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_RESET);
	}else
	{
		GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);
	}
}
void sda_write(uint8_t level)
{
	if(level == 0)
	{
		GPIO_WriteBit(GPIOA, GPIO_Pin_1, Bit_RESET);
	}else
	{
		GPIO_WriteBit(GPIOA, GPIO_Pin_1, Bit_SET);
	}
}

uint8_t sda_read(void)
{
	if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_1) == Bit_SET)
	{
		return 1;
	}else
	{
		return 0;
	}
}
void delay_us(uint32_t us)
{
	uint32_t n = us * 8;
	for(uint32_t i = 0; i < n; i++);
}

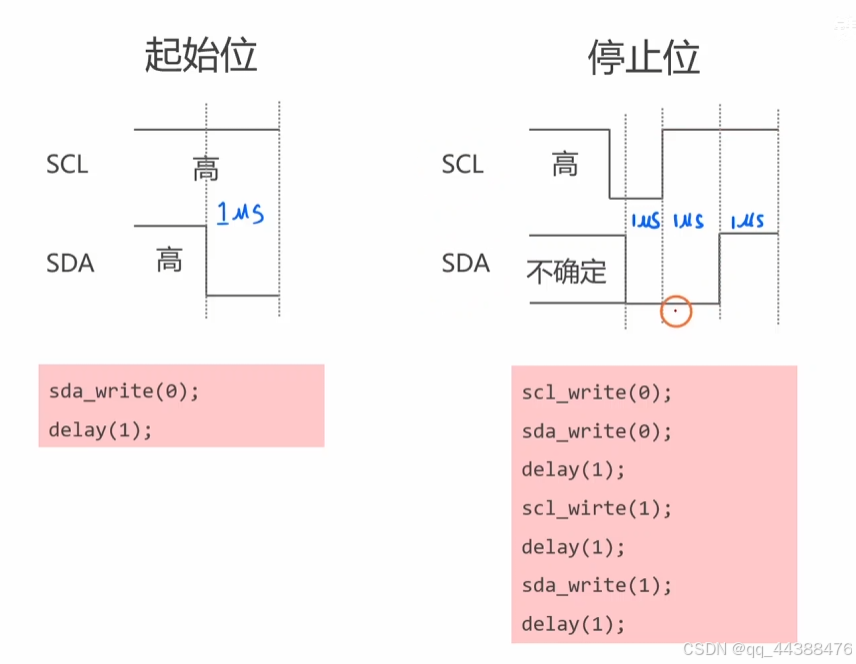

1.发送起始位与停止位

在这里插入图片描述
起始位：因为有上拉电阻，所以总线默认位高电压。只用给SDA写入低电压就好。
停止位：SCL 保持高电平的状态下，SDA 从低电平跳变到高电平，便会生成一个停止位。上图不明显，看下面的图。
在这里插入图片描述
根据i2c的要求，SDA每一个变换,都要消耗一次SCL跳变。不能再SCL在高电压的时候给SDA拉低，那就等于起始位。所以应该SCL低电压的时候写入。

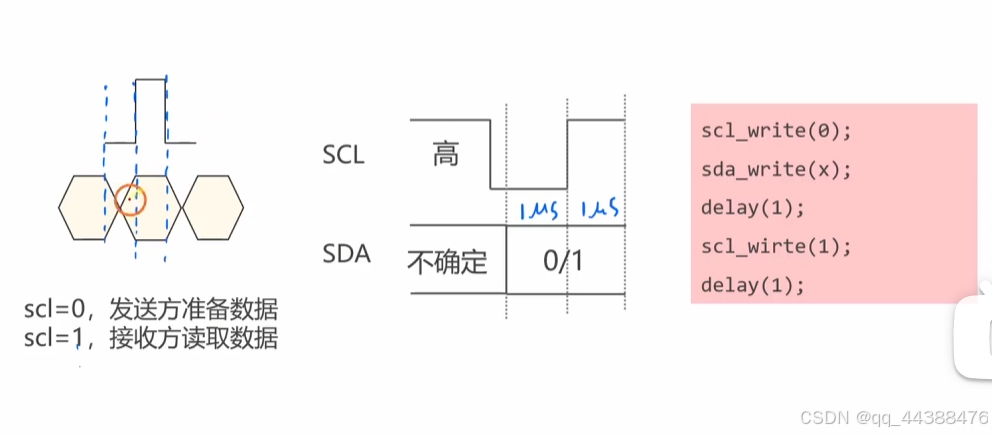

2.发送数据位

在这里插入图片描述

uint8_t SendByte(uint8_t Byte)
{
	for(uint8_t i = 0; i < 7; i++)
	{
		uint8_t x = Byte & 0x80;
		Byte = Byte << 1;
		scl_write(0);
		sda_write(x);
		delay_us(1);
		scl_write(1);
		delay_us(1);
	}
	//读取ACK或NAK
	scl_write(0);
	sda_write(1);
	delay_us(1);
	scl_write(1);
	delay_us(1);
	return sda_read();
}

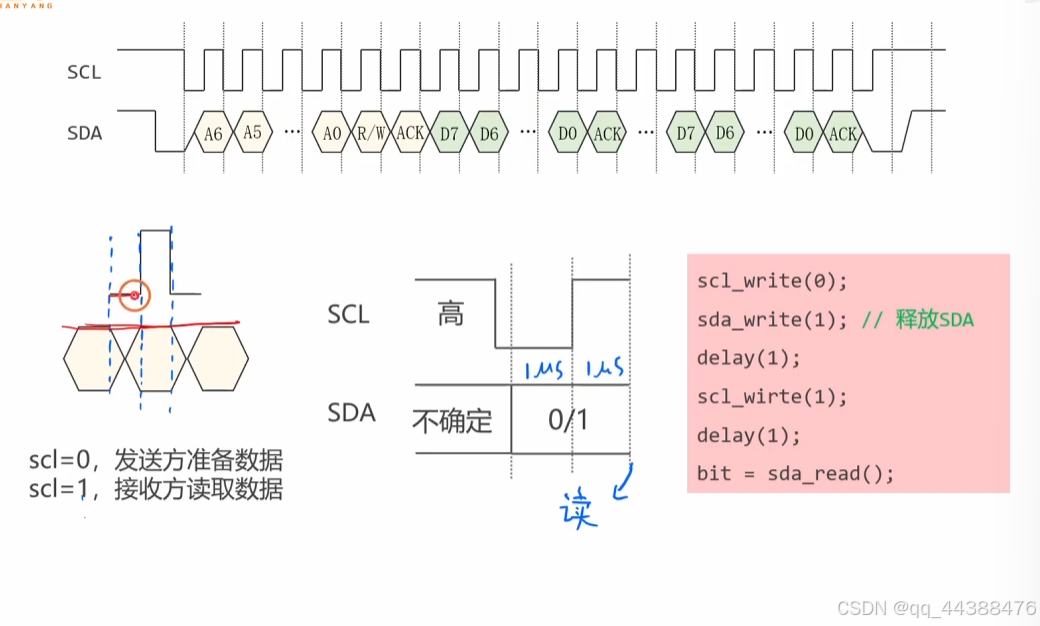

3. 接收数据

在这里插入图片描述

uint8_t ReceiveByte(uint8_t ACK)
{
	uint8_t Byte = 0;
	for(uint8_t i = 0; i < 7; i++)
	{
		scl_write(0);
		sda_write(1);
		delay_us(1);
		scl_write(1);
		delay_us(1);
		Byte = (Byte | sda_read()) << 1;
	}
	scl_write(0);
	sda_write(!ACK);
	delay_us(1);
	scl_write(1);
	delay_us(1);
	return Byte;
}

7.将常用功能进行封装

int My_SI2C_SendBytes(SI2C_TypeDef *SI2C, uint8_t Addr, const uint8_t *pData, uint16_t Size)
{
	sda_write(1);
	scl_write(1);
	// #1. 发送起始位
	SendStart();
	// #2. 发送从机地址+RW
	if(SendByte(Addr & 0xfe) != 0)
	{
		SendStop();
		return -1; // 寻址失败
	}
	// #3. 发送数据
	for(uint16_t i=0; i<Size; i++)
	{
		if(SendByte(pData[i]) != 0)
		{
			SendStop();
			return -2; // 数据被拒收
		}
	}
	// #4. 发送停止位
	SendStop();
	return 0;
}
int My_SI2C_ReceiveBytes(SI2C_TypeDef *SI2C, uint8_t Addr, uint8_t *pBuffer, uint16_t Size)
{
	sda_write(1);
	scl_write(1);
	// #1. 发送起始位
	SendStart();
	// #2. 发送从机地址+RW
	if(SendByte(Addr | 0x01) != 0)
	{
		SendStop();
		return -1; // 寻址失败
	}
	// #3. 接收
	for(uint16_t i=0; i<Size; i++)
	{
		pBuffer[i] = ReceiveByte((i==Size-1) ? 1 : 0);
	}
	// #4. 发送停止位
	SendStop();
	return 0;
}

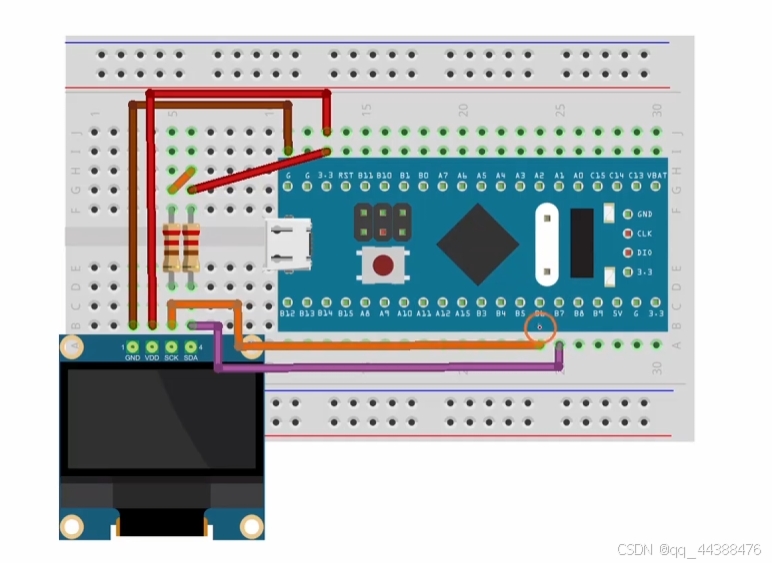

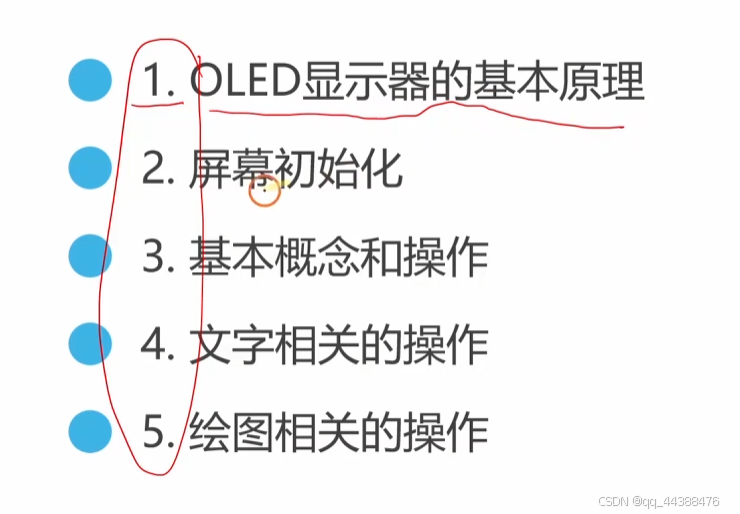

7.OLED的使用方法（软IIC）

在这里插入图片描述
在这里插入图片描述

1.屏幕初始化

通过OELD_Init函数实现初始化：

int OLED_Init(OLED_TypeDef *OLED, OLED_InitTypeDef *OLED_InitStruct)

初始化只需要初始化结构体，这个初始化结构体只有一个参数：

typedef struct
{
	int (*i2c_write_cb)(uint8_t addr, const uint8_t *pdata, uint16_t size); // i2c写数据回调函数
}OLED_InitTypeDef;

写回调函数。是i2c写数据的函数。
实现一下：

int i2c_write_bytes(uint8_t addr, const uint8_t *pData, uint16_t size)
{
	return My_SI2C_SendBytes(&si2c, addr, pData, size);
}

2. 基本概念与操作

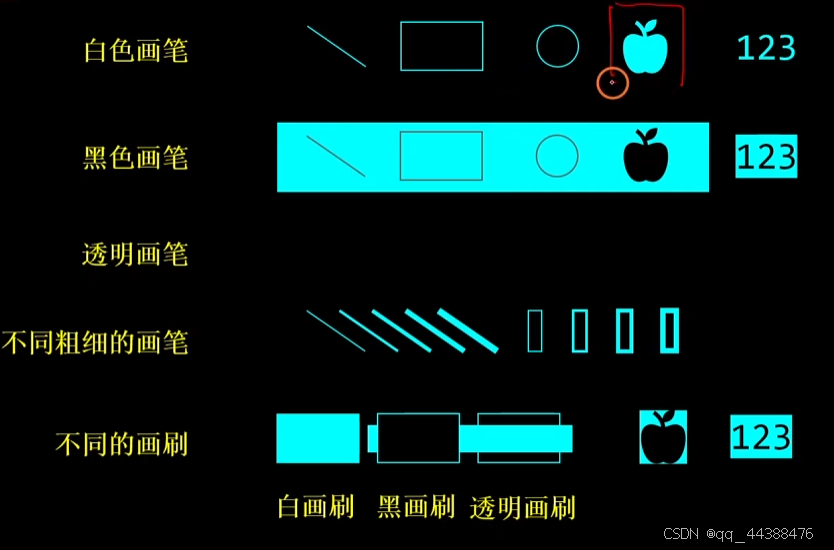

1. 画笔，画刷

在这里插入图片描述

// @颜色
//
#define OLED_COLOR_TRANSPARENT 0x00 // 透明
#define OLED_COLOR_WHITE       0x01 // 白色
#define OLED_COLOR_BLACK       0x02 // 黑色

//
// @画笔
//
#define PEN_COLOR_TRANSPARENT OLED_COLOR_TRANSPARENT // 透明画笔
#define PEN_COLOR_WHITE       OLED_COLOR_WHITE // 白色画笔
#define PEN_COLOR_BLACK       OLED_COLOR_BLACK // 黑色画笔

//
// @画刷
//
#define BRUSH_TRANSPARENT OLED_COLOR_TRANSPARENT // 透明画刷
#define BRUSH_WHITE       OLED_COLOR_WHITE       // 白色画刷
#define BRUSH_BLACK       OLED_COLOR_BLACK       // 黑色画刷

1.设置画笔

void OLED_SetPen(OLED_TypeDef *OLED, uint8_t Pen_Color, uint8_t Width);

2.设置画刷

void OLED_SetBrush(OLED_TypeDef *OLED, uint8_t Brush_Color);

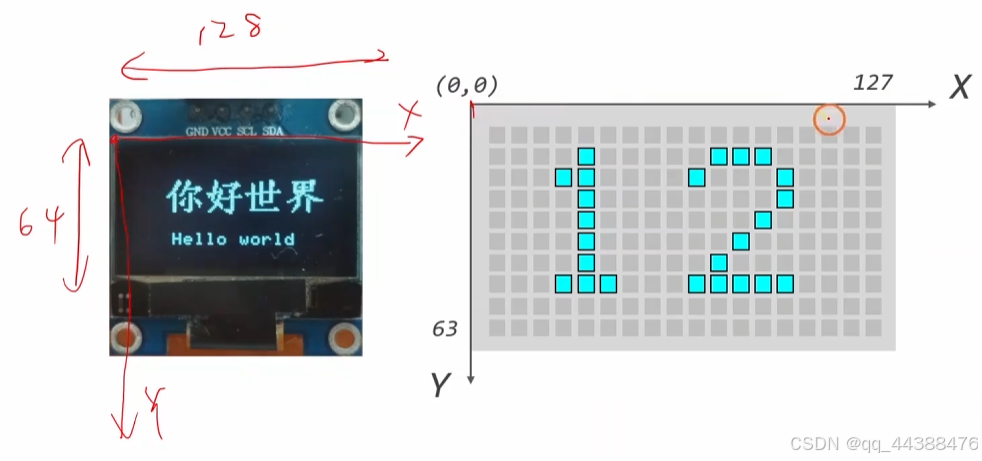

2. 屏幕

在这里插入图片描述

3. 光标

// @设置光标位置
void OLED_SetCursor(OLED_TypeDef *OLED, int16_t X, int16_t Y);
// @设置光标的X坐标
void OLED_SetCursorX(OLED_TypeDef *OLED, int16_t X);
// @设置光标的Y坐标
void OLED_SetCursorY(OLED_TypeDef *OLED, int16_t Y);
// @移动光标
void OLED_MoveCursor(OLED_TypeDef *OLED, int16_t dX, int16_t dY);
// @沿X轴方向移动光标
void OLED_MoveCursorX(OLED_TypeDef *OLED, int16_t dX);
// @沿Y轴方向移动光标
void OLED_MoveCursorY(OLED_TypeDef *OLED, int16_t dY);
// @获取光标当前位置
void OLED_GetCursor(OLED_TypeDef *OLED, int16_t *pXOut, int16_t *pYOut);
// @获取光标X坐标
int16_t OLED_GetCursorX(OLED_TypeDef *OLED);
// @获取光标Y坐标
int16_t OLED_GetCursorY(OLED_TypeDef *OLED);

4. 文字相关的操作

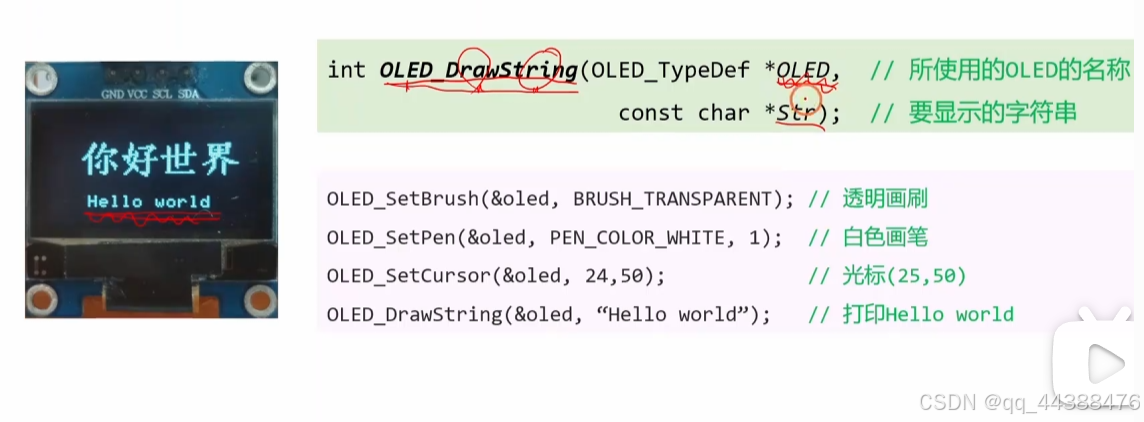

1. 打印字符串

在这里插入图片描述

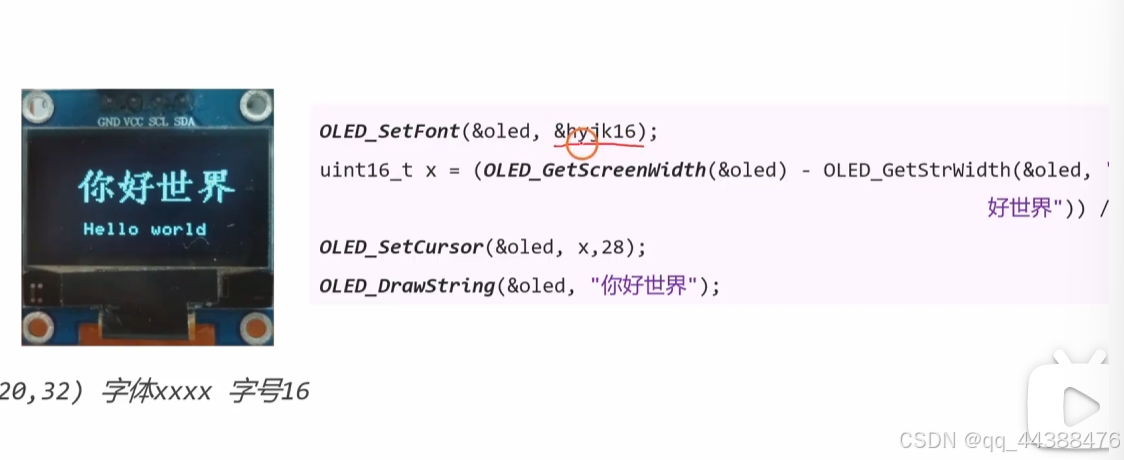

2. 设置字体

1.找到自己的window字体库。
2.将字体文件放入到font文件夹中的ttfttc.
3. .map文件中写入要转换的文本内容，使用ttfttc转换字体的ttf文件到c语言头文件。
4.引用字体头文件，再调用OLED_SetFont接口：在这里插入图片描述

	//2.打印你好世界
	OLED_SetFont(&oled, &ht);
	uint16_t x = (OLED_GetScreenWidth(&oled) - OLED_GetStrWidth(&oled, str)) / 2;
	OLED_SetCursor(&oled, x, 28);
	OLED_DrawString(&oled, str);
	OLED_SendBuffer(&oled);

3.格式化打印字符串

OLED_Printf(&oled, "%04/%02/%02", 2024, 11, 6);

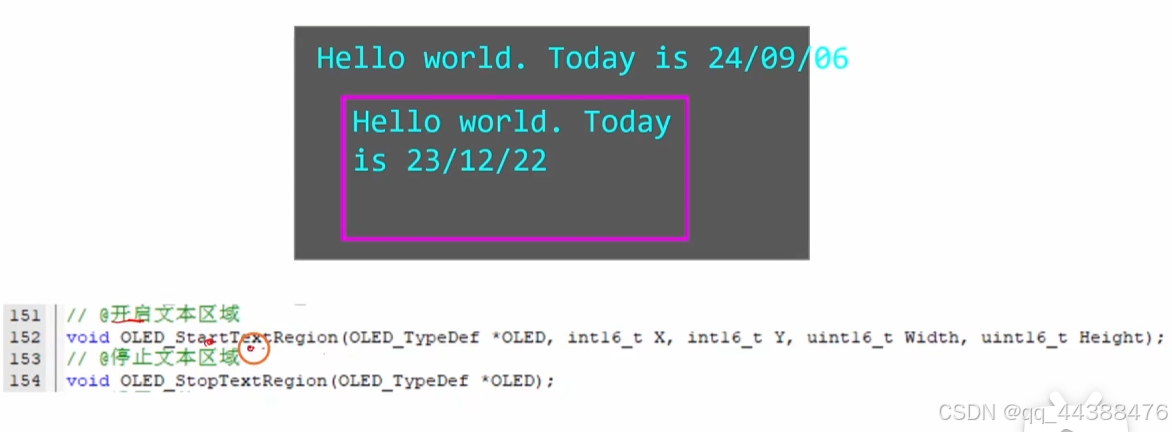

4. 设置文本区域

在这里插入图片描述

5. 绘图

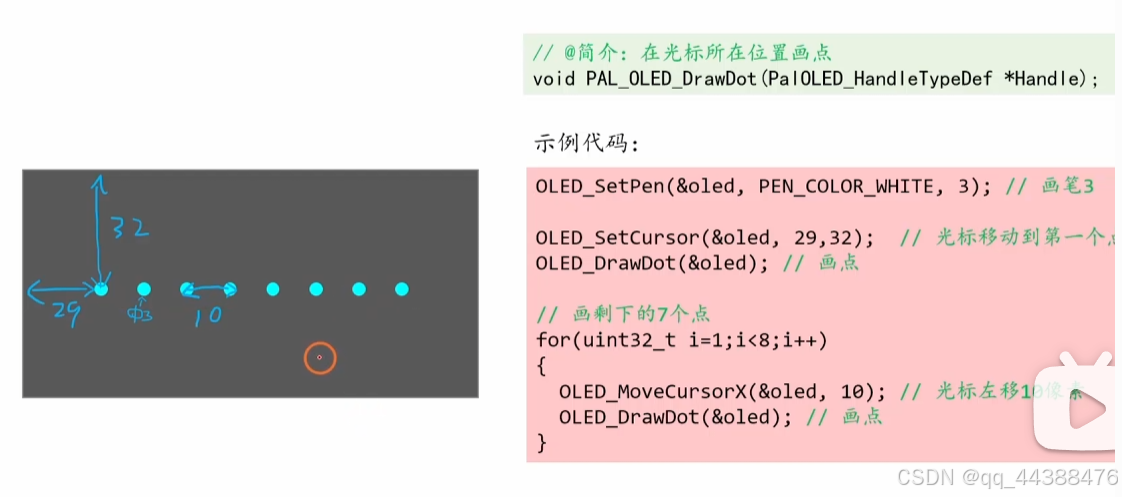

1. 画点

在这里插入图片描述

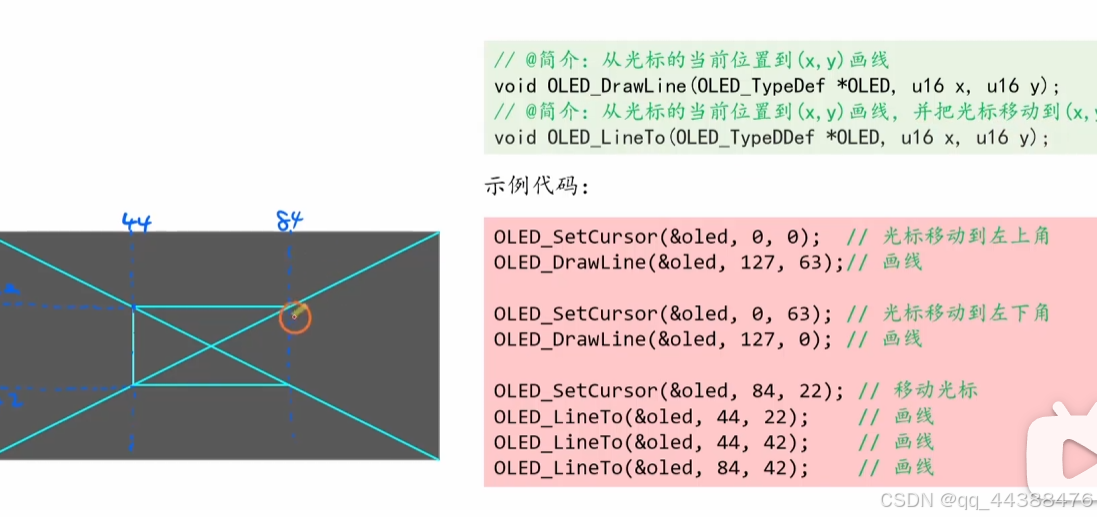

2. 画线

在这里插入图片描述

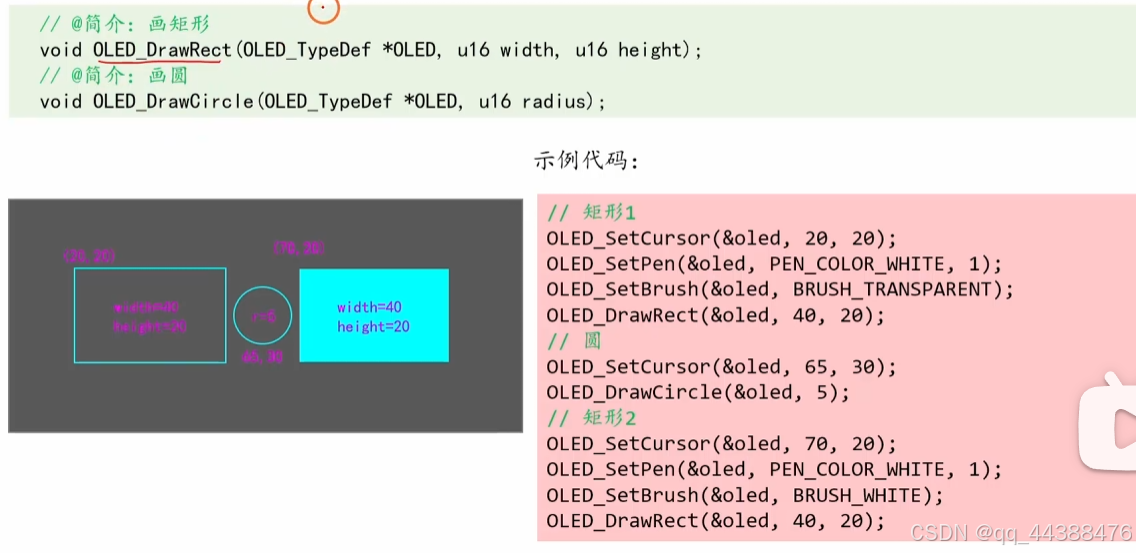

3. 画矩形

在这里插入图片描述

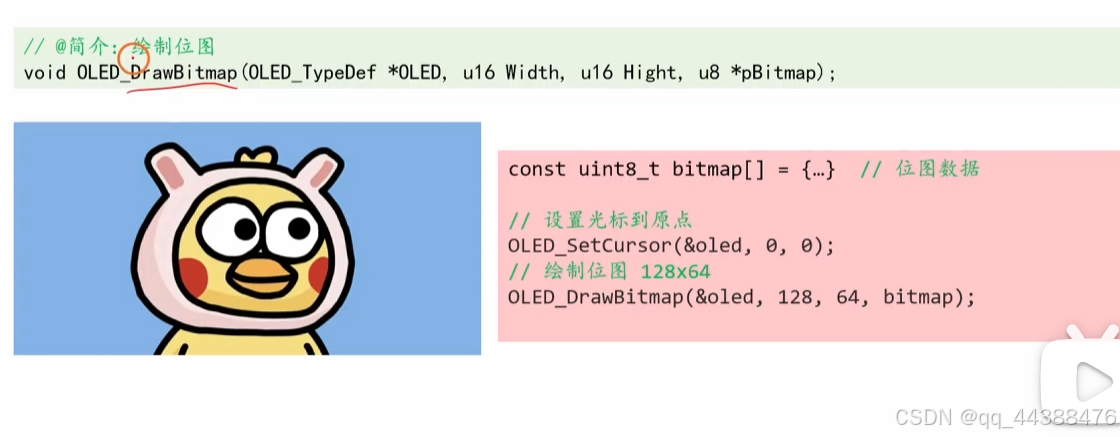

4.绘制位图

在这里插入图片描述

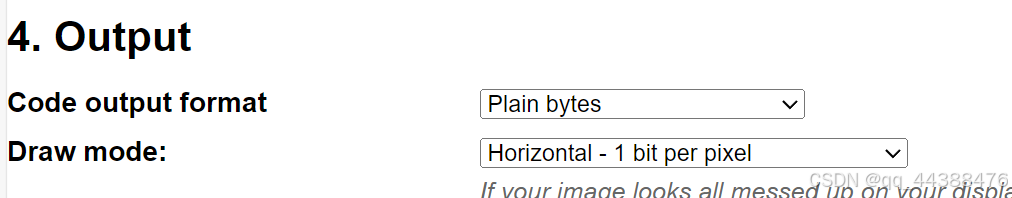

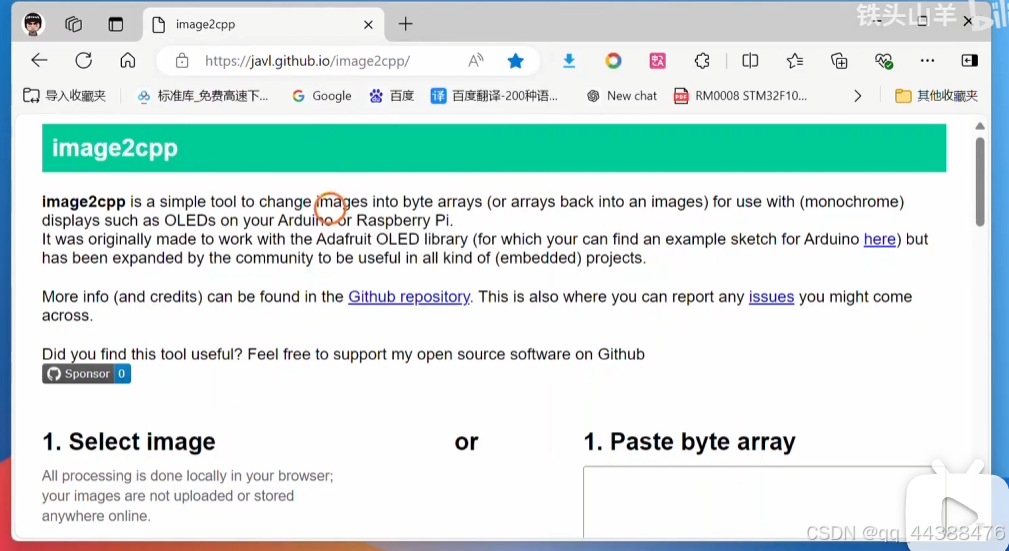

如何准备位图：点击这里
在这里插入图片描述
选择字节

【STM32】软件I2C的使用 —— 看这一篇就够了（附代码）
soledade的博客
04-12 1万+
欢迎来到我的博客。今天我想向大家介绍一下STM32软件I2C功能。首先，让我们来了解一下I2C（Inter-Integrated Circuit）总线。I2C是一种串行通信总线，最初由Philips公司开发。它允许多个设备使用同一条总线进行通信，并且每个设备都有唯一的地址。I2C通常用于连接微控制器、传感器和其他外设。在STM32中，I2C总线被实现为硬件和软件两种方式。硬件I2C功能可以直接使用STM32芯片上的I2C外设，而软件I2C需要通过编程实现。
STM32（标准库）自学笔记——中断
qq_65427612的博客
03-16 1079
其中在设置抢占优先级时，由于例程所给为分组2，即抢占优先级占了2bit，有00~11可设置，即对应十进制的0~3，所以所设值（对NVIC_IRQChannelPreemptionPriority的设置）不可超出这个范围，子优先级同理。配置RxNE标志位来产生中断，其中黑色月牙型是逻辑或门，标志位共用中断，只要其中一个为1则触发了中断，标志位和中断直接的开关用于中断屏蔽，断开则不会触发中断，这里需要把RxNE这的开关也打开。中断发生，常规程序暂停，单片机调用中断响应函数，中断响应函数处理完继续执行常规程序。
STM32——IIC（I2C）通信详解
最新发布
duierrorshuobu的博客
03-28 1775
通过本文的介绍，我们了解了 I2C 协议的基本原理、STM32 的 I2C 硬件连接和软件实现。利用 STM32 的 I2C 接口，我们可以方便地与各种 I2C 从设备进行通信。在实际应用中，需要根据具体的需求和从设备的特性进行适当的调整和优化，以确保通信的稳定性和可靠性。
I2C教程Tutorial
04-02
I2C Bus的使用原理和方法，简洁易懂
b站铁头山羊的STM32学习笔记5-RCC与时钟
qq_31791385的博客
07-07 1509
分为大树和小数，但是铁头山羊目前只讲了大树。
STM32入门教程：I2C通信
吃不胖.
09-14 319
在STM32上配置I2C模块 在STM32上配置I2C模块需要进行以下步骤： a. 使能I2C模块的时钟 b. 配置I2C模块的GPIO引脚（SDA和SCL） c. 配置I2C模块的参数，如时钟频率、地址等。总结： 本教程中，我们介绍了STM32的I2C模块的基本概念和配置方法，并提供了一个简单的I2C通信的代码案例。STM32的I2C模块介绍 STM32微控制器通常配备了多个I2C模块，每个模块有独立的寄存器用于配置和控制通信。假设我们的主设备要向从设备发送一个字节的数据，并接收从设备返回的数据。
STM32入门
青少年趣味编程
02-08 1160
STM32入门
b站铁头山羊的STM32学习笔记3-中断:NVIC,EXTI
qq_31791385的博客
06-22 1195
中断：一个任务正在进行的过程中，突然出现了一个需要紧急处理的事情，需要暂停目前的动作，转而去执行这个紧急的事情，处理完后回来继续刚刚的任务。程序分为常规程序和中断程序，常规程序就是mian函数里的代码和main调用代码,中断程序是中断产生后执行的函数，中断程序会打断常规程序中断嵌套:紧急程度不同，紧急的任务在更紧急的任务来时，也需要暂停，转而去执行这个耿紧急的事情，处理完后回来继续紧急的任务，最后是不紧急的任务。
I2C—基于铁头山羊的STM32标准库教程
2301_80325508的博客
07-25 1173
I2C是Inter-Integrated Circuit (内部集成电路)的简称。
OLED屏幕—基于铁头山羊的STM32标准库教程
2301_80325508的博客
07-31 669
。
铁头山羊stm32代码I2c
03-19
以下是基于铁头山羊开发板的STM32 I2C通信代码示例。该代码实现了基本的I2C主机模式操作，包括初始化、数据发送和接收功能。 #### 初始化函数 初始化I2C外设的相关配置参数，设置时钟频率以及上升沿时间等[^1]。 ``...
铁头山羊stm32笔记i2C
02-10
### STM32 I2C 使用教程 #### 初始化设置 为了在STM32上使用I2C通信，首先需要通过STM32CubeMX工具完成基本配置。具体操作是在STM32CubeMX中新建项目并选择相应的微控制器型号，在“Pinout & Configuration”标签页...
（6）AFIO复用功能重映射&EXTI引脚连通—基于铁头山羊的STM32标准库教程
2301_80325508的博客
07-18 503
通过AFIO将功能从某引脚更改到另一引脚。
STM32——HAL库开发笔记3（GPIO实践篇——呼吸灯实验）（参考来源：b站铁头山羊）
weixin_65582542的博客
02-02 793
本实验用STM32CubeMX搭配HAL库实现呼吸灯效果。
b站铁头山羊的STM32学习笔记4-USART，数据帧
qq_31791385的博客
06-24 1217
通信分单工，半双工，全双工单工：通信双发角色固定，一方始终是发送方，一方始终是接收方半双工：通信双方角色不固定，但同一时间固定，比如现在A是发送方，B是接收方，过一段时间A可以作为接收方，B作为发送方，通信双方有一个管道，双方各执一个水龙头，管道空时，可以让A用这个管道向B送水，也可以让B用这个管道给A送水，但不能同时送水全双工，通信双方可以同时作为发送者和接收者，通信双方有两个管道，1号管道A给B送，2号管道B给A送，USART的TX端是发送引脚，RX端是接收引脚。
STM32学习笔记-B站铁头山羊课程笔记（一）：STM32预备知识
2301_76206601的博客
03-14 678
单片机控制各个外设实现数据采集和功能执行的过程，就好像人在世界上生活的过程，随时随地都在从外界获取信息（视觉传感器-眼，声音传感器-耳，压感传感器-皮肤），也在随时随地执行各种功能（舵机-头部转动，机械臂拿起重物-手拿起重物），并且这两个过程还是互相协调的。单片机对引脚输出高电平1，上部与漏极VDD连接的P-MOS管接通，下部与源极VSS连接的N-MOS管断开，GPIO对外呈现高电平，将电流从内部推出（Push-out），即推（Pull）电流。当写入速度越来越快，单位时间内输出电平量增多，保持时间减少。
超简单的I2C流程讲解附录模拟I2C程序
qq_39642740的博客
02-21 3584
I2C应该是各位i接触最多的单片机协议了，常见的使用场景有AT24Cxx系列的记忆芯片，时钟芯片等，主打的就是操作简单模拟I2C是最常用的I2C操作方式，下面简单描述下I2C的流程和代码实现。I2C有两条线在控制器和从机之间通信:SDA和SCL。总线空闲时候SDA和SCL都是高电平，标准模式下速度为**100Kb/s**，快速模式下为400Kb/s。
【STM32 CubeMX】I2C层次结构、I2C协议
m0_62599305的博客
02-16 2610
在STM32 CubeMX环境中，I2C（Inter-Integrated Circuit）是一种常用的串行通信协议，广泛应用于连接各种外设和传感器。理解I2C的层次结构、协议和硬件结构对于STM32微控制器的开发至关重要。通过STM32 CubeMX提供的图形化配置工具，我们能够更轻松地理解和配置I2C通信，同时深入了解其层次结构、协议和硬件结构，有助于更高效、可靠地设计嵌入式系统。在STM32 CubeMX环境中，对I2C的深入理解对于嵌入式系统的开发至关重要。
b站铁头山羊的STM32学习笔记6-I2C通信的数据帧格式，结构，寄存器，收发过程
qq_31791385的博客
07-09 1530
I2C通信是总线型的，一个设备发送信息，其他设备都可以接收到，类似于在教师中老师说一句话，同学们都能听到，设备发送信息需要加上地址，对应地址的设备会与主机建立通信，而其他设备不予理会。就好像是老师说:：“xxx，起来回答问题”，这句话所有同学都能听到，但只有对应的同学会站起来回答问题。I2C通信更特别一些，这里面分为主机和从机，只有主机才能主动发送信息，给一个设备发送数据(写数据)或者要求设备给自己发送数据(读数据)，不存在从机之间的通信。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
