[virtuoso小白入门]反相器原理图绘制

1.启动cadence

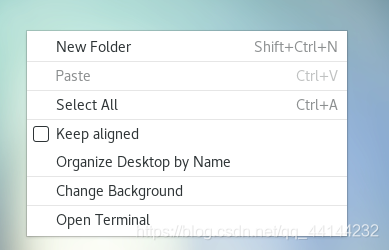

打开虚拟机，单击右键，左击“open terminal”
输入“icfb“（注意是小写），回车(等待打开，打开时间取决于电脑配置)
正确操作：

错误操作：

2.版定

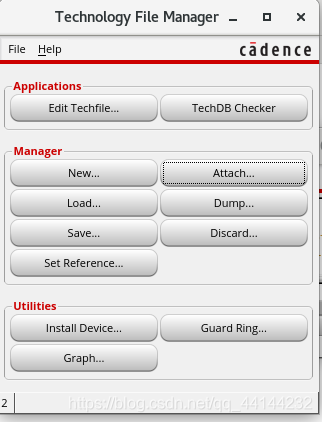

tool->technology file manager->attach->选择版定对象和库（design library 和 technology library）

3.创建电路图

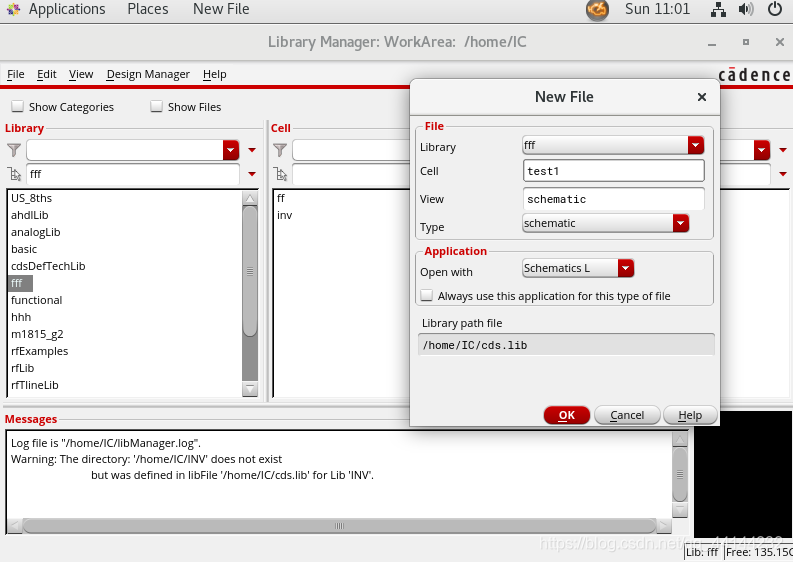

首先 tool->library manager 点击库（如 fff）
然后file->new->cell view 命名（如 test1）

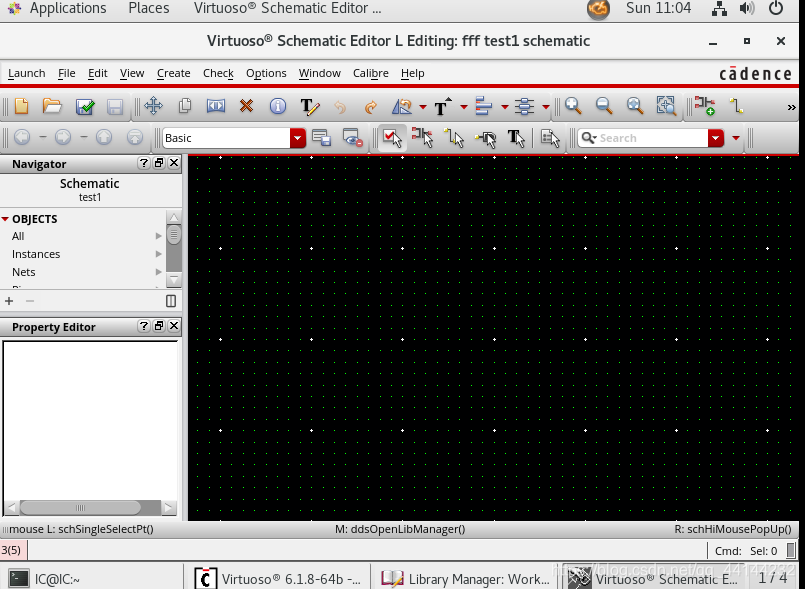

可以看到如下设计窗口：

4.反相器设计

ESC取消当前指令
框选+Q为器件信息
F全部显示元器件(调整到合适位置)
【缩小
】放大（其他如滚动滑轮也行）
W连线
I放置元器件
P 加PIN

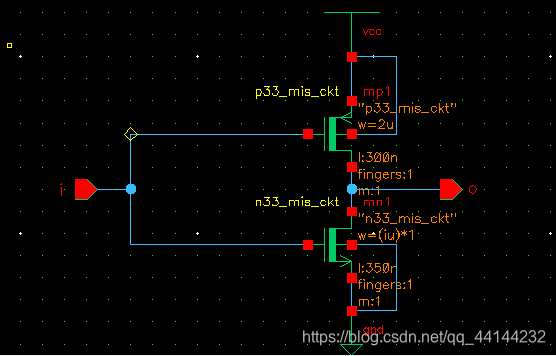

效果图：

最后是检查有没有错误，单击右上方有对勾的小方框

没有报错就是正确了，有报错则按照提示修改即可
