Virtuoso 添加工艺库无法保存&自带基本库不见的解决办法

原创 已于 2025-04-06 19:26:25 修改 · 688 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#linux

于 2025-04-06 15:28:02 首次发布

目录

一、工艺库无法保存

二、自带库不见

一、工艺库无法保存

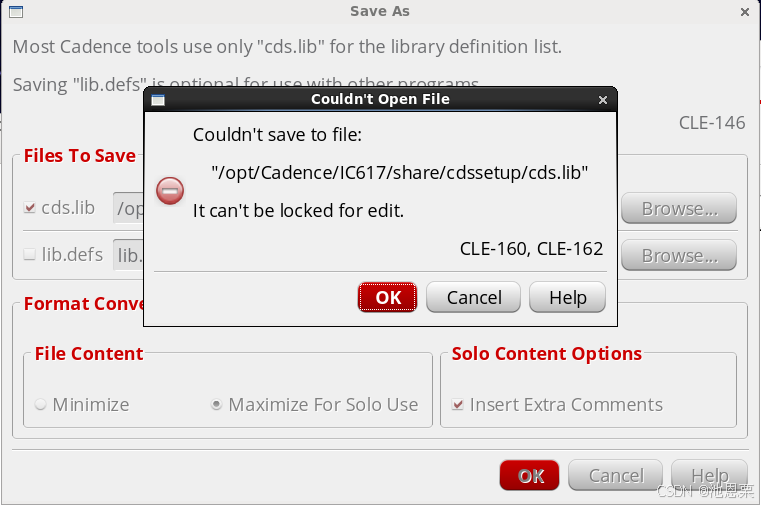

在导入tsmcN65工艺库时，保存时出现了如下图所示的提醒保存失败：

显示"It can't be locked for edit."，即没有权限去编辑这个file。

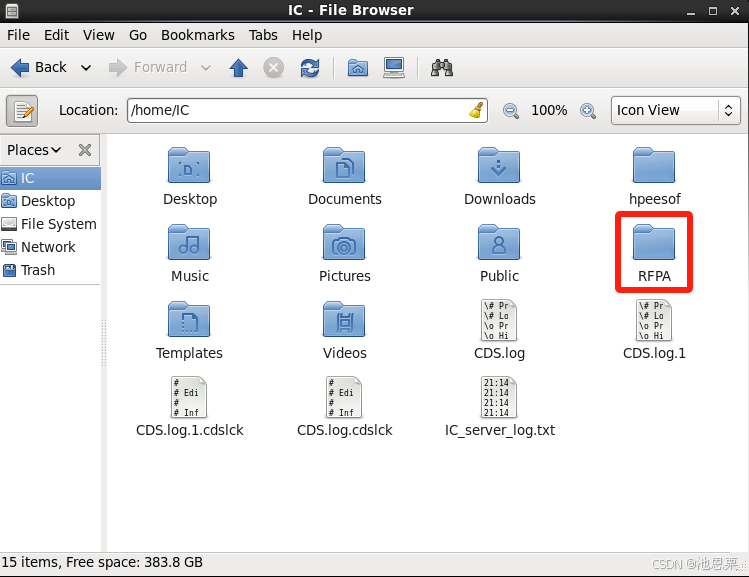

解决方法是先建立一个当前项目的工作文件夹：

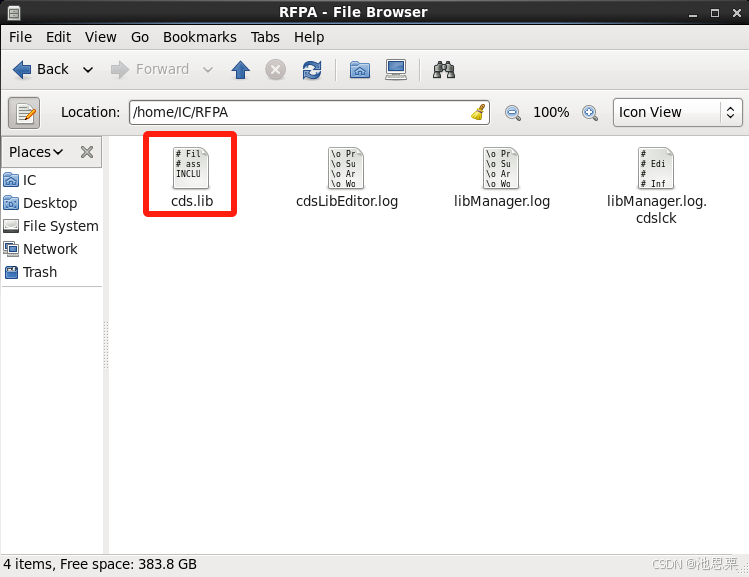

然后在该文件夹里创建一个cds.lib文档：

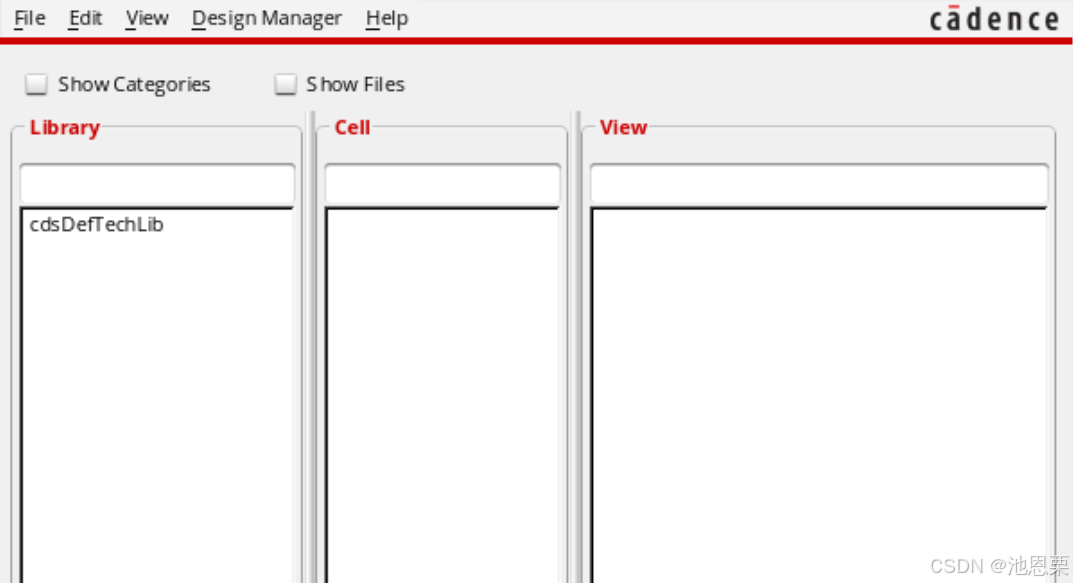

但在该位置下运行virtuoso后会发现，library里没有原本自带的基本库：

二、自带库不见

于是返回刚刚建立的cds.lib文档中，输入以下指令：

INCLUDE “cadence安装路径”/IC617/share/cdssetup/cds.lib

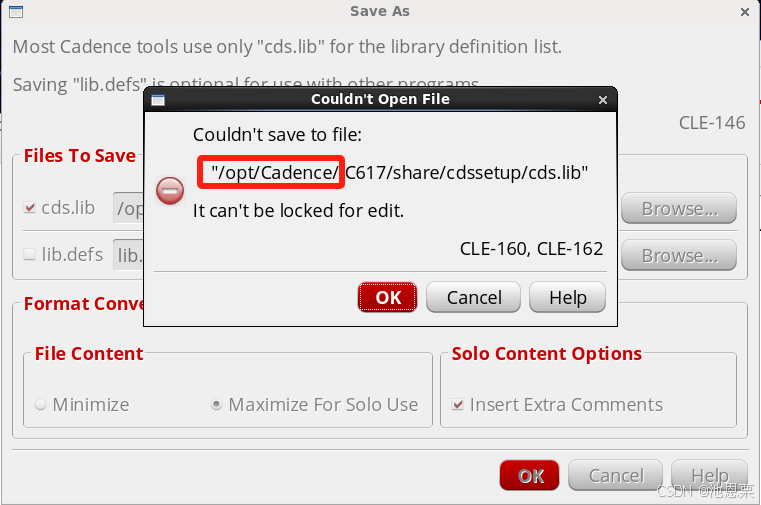

cadence的安装路径可在最开始的保存失败处找到：

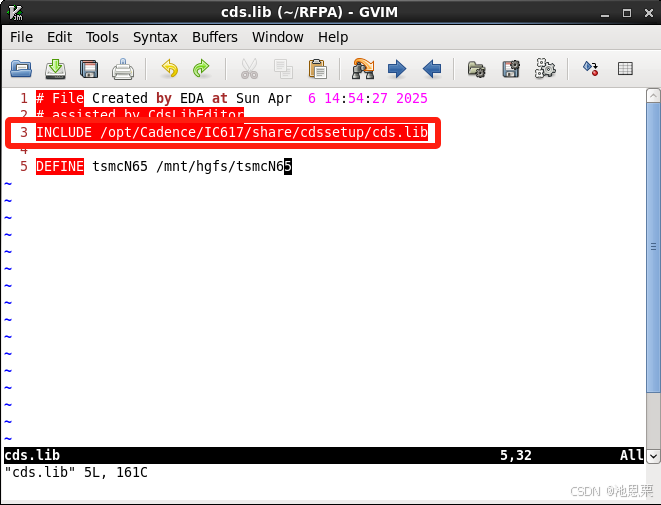

输入这条指令：

保存后重新回到工作文件夹里启动virtuoso即可：
