AD实现PCB地铜部分全部开窗

一、概括

有些为了让板子和腔体充分接触,将PCB板子的底部或者顶部实现地铜部分开窗或者全开窗操作,效果如下图所示。
在这里插入图片描述
2

开窗就是像焊盘一样将铜皮裸露出来,具体方法就是在solder层就行画线,填充处理。

二、部分开窗

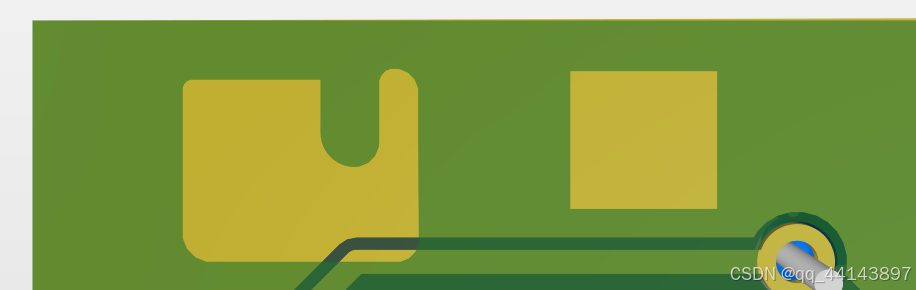

如下图所示,按照,不同颜色箭头指示,可以实现相应的操作,红色箭头为矩形框开窗,蓝色箭头为不规则形状开窗
在这里插入图片描述
三、全开窗
如果想让板子与腔体充分接触,则将板子铺地铜的部分全部开窗,其余部分采用绿油覆盖。

思路:可以先铺动态铜皮,然后将动态铜皮转化为静态铜皮,最后将这个静态铜皮换到solder层,即可实现。

先在当前层复制一层铜皮,然后选中其中任意一张铜皮,在铺铜操作一栏选择Exlpode selected polygons to free primitives,将动态铜皮转化为静态铜皮。在这里插入图片描述
然后通过特殊粘贴,将上图指示的静态铜皮特殊粘贴到sollder层,即可完成。

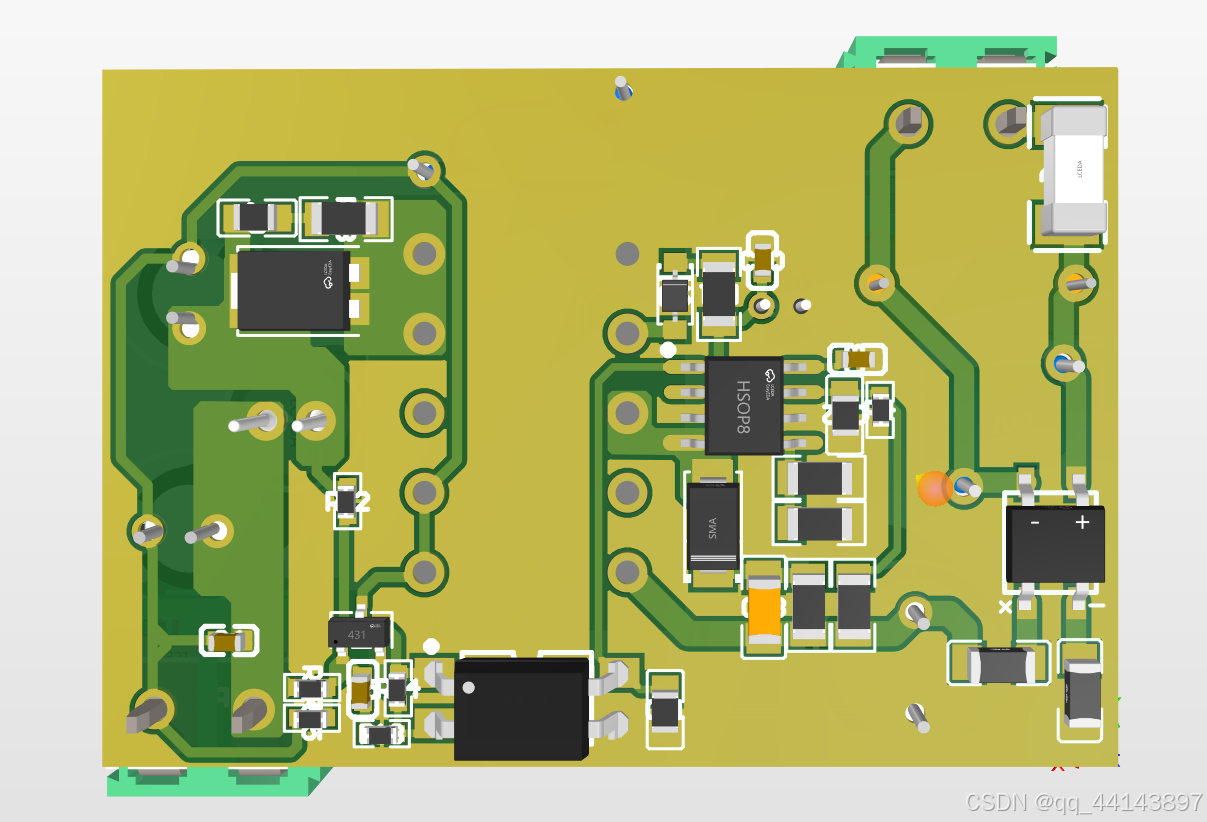

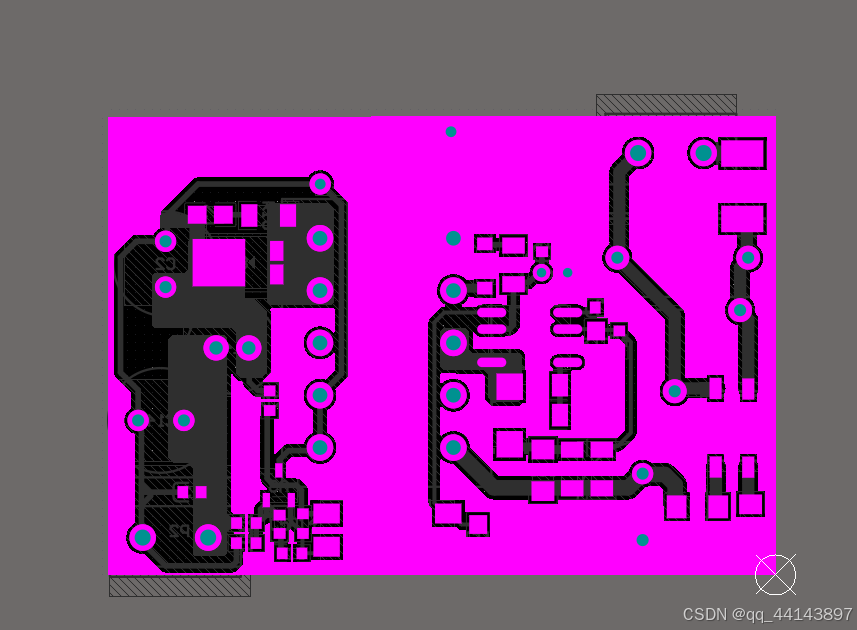

如下图所示的效果图。

在这里插入图片描述
在这里插入图片描述
