通俗易懂SpringMVC整体框架理解





 最近又重新温习了一下前台SpringMVC框架，能够从整体上对SpringMVC有一个全局的认识。在这里也总结一下，为那些即将学习SpringMVC的亲们，做一个很好的开端吧！

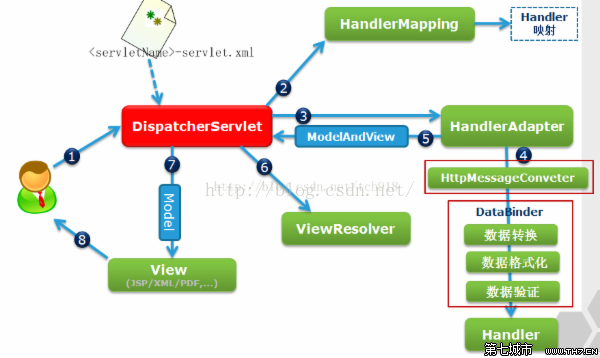

 1. SpringMVC整体框架图

 学习某一种技术的话，要能够从宏观上把握一下这种技术的大致实现原理，然后才开始刨根问底的学习，这种技术的细节，这样会快也一些。首先从宏观上把控一些知识点之间的联系，学习起来更有连贯性，下面就先从SpringMVC的框架图来整体分析一下。



 上图就是SpringMVC整体的框架图，就这么几个部分。下面来着重的分析一下，整个过程中的流转。

 1.首先是用户发送请求，比如在浏览器中输入http://localhost:8080/SpringTest/login

 2.用户的请求就发送到了DispatcherServlet也就是前端控制器，这个东西是一个Servlet的实现，用来干什么呢？用来接收用户的请求，然后响应结果，相当于一个转发器，它的配置如下

<span style="font-family:Comic Sans MS;font-size:18px;"><!-- 自此请求已交给Spring Web MVC框架处理，因此我们需要配置Spring的配置文件，默认DispatcherServlet会加载WEB-INF/[DispatcherServlet的Servlet名字]-servlet.xml配置文件。本示例为WEB-INF/ chapter2-servlet.xml。 --> <servlet>  <servlet-name>springMVC</servlet-name>  <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>  <init-param>   <param-name>contextConfigLocation</param-name>   <param-value> classpath:springMVC-servlet.xml</param-value>  </init-param>  <load-on-startup>1</load-on-startup> </servlet> <!-- 这里一定要是/根据Servlet规范来的 --> <servlet-mapping>  <servlet-name>springMVC</servlet-name>  <url-pattern>/</url-pattern> </servlet-mapping></span>

 如果翻开DispatcherServlet源码的话，会发现会默认加载SpringMVC的一些配置，源码如下



<span style="font-family:Comic Sans MS;font-size:18px;">static {  // Load default strategy implementations from properties file.  // This is currently strictly internal and not meant to be customized  // by application developers.  try {   ClassPathResource resource = new ClassPathResource(DEFAULT_STRATEGIES_PATH, DispatcherServlet.class);   defaultStrategies = PropertiesLoaderUtils.loadProperties(resource);  }  catch (IOException ex) {   throw new IllegalStateException("Could not load 'DispatcherServlet.properties': " + ex.getMessage());  } }</span>

 并且该servlet也会默认加载默认DispatcherServlet会加载WEB-INF/[DispatcherServlet的Servlet名字]-servlet.xml配置文件。本示例为WEB-INF/SpringMVC-servlet.xml.改配置文件就用来配置后面的处理映射器、处理适配器等相关信息

 3.经过DispatcherServlet过滤后URL后，比如上述的URL是http://localhost:8080/SpringTest/login，那么这时候就进入到了HandleMapping也就是映射处理器。这是用来干什么的呢？就是用来根据URL来匹配我们的处理器（或者就做控制器），比如我们请求的路径最后结尾的字母是login，那么让那个控制器来为我们服务呢？这时候就靠HandleMapping来处理了。下面列一下SpringMVC中的几种处理映射器。

 3.1 BeanNameUrlHandlerMapping：用来根据控制器的name属性来匹配要处理的映射器，配置如下



<span style="font-family:Comic Sans MS;font-size:18px;"> <bean id="itemsController1" name="/queryItems_test.action" class="cn.ssm.controller.ItemsController1" /> <!-- 处理器映射器 将bean的name作为url进行查找 ，需要在配置Handler时指定beanname（就是url）  所有的映射器都实现 HandlerMapping接口。 --> <bean  class="org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping" /></span>

 经过这样配置的话，就可以通过/queryItems_test来查找我们的控制器了

 3.2 SimpleUrlHandlerMapping：根据URL来映射匹配



<span style="font-family:Comic Sans MS;font-size:18px;"> <bean id="itemsController1" name="/queryItems_test.action" class="cn.ssm.controller.ItemsController1" /> <!--简单url映射  --> <bean class="org.springframework.web.servlet.handler.SimpleUrlHandlerMapping">  <property name="mappings">   <props>    <!-- 对itemsController1进行url映射，url是/queryItems1.action -->    <prop key="/queryItems1.action">itemsController1</prop>    <prop key="/queryItems2.action">itemsController1</prop>    <prop key="/queryItems3.action">itemsController2</prop>   </props>  </property> </bean></span>

 3.3 RequestMappingHandlerMapping：3.1后引入的新的特性，注解适配器，直接通过Controller标签即可识别



<span style="font-family:Comic Sans MS;font-size:18px;"><!--注解映射器 --> <bean class="org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerMapping"/></span>

4.接着向下走，通过映射处理器就找到了我们需要处理用户请求的控制器也就是Handler，那么此时还需要HandlerAdapter（处理器适配器）来，作用就是要按照特定规则（HandlerAdapter要求的规则）去执行Handler。常见的适配器如下

        4.1 SimpleControllerHandlerAdapter：要求handler实现Controller接口

         SimpleControllerHandlerAdapter将会调用处理器的handleRequest方法进行功能处理，该处理方法返回一个ModelAndView给DispatcherServlet；当然了也有对应的注解适配器

     4.2 HttpRequestHandlerAdapter：要求编写的Handler实现HttpRequestHandler接口

     4.3.注解适配器有RequestMappingHandlerAdapter，用来配合注解的开发

 5.接着向下走，经过适配器调用控制器的方法后，就会想前端控制器返回一个ModelView，包含我们需要信息的pojo对象和视图信息。

 6.前端控制器开始解析视图信息，通过视图解析器（View Resolver），进行视图解析，根据逻辑视图名解析成真正的视图（view）。如下配置



<span style="font-family:Comic Sans MS;font-size:18px;"><!-- 视图解析器 解析jsp解析，默认使用jstl标签，classpath下的得有jstl的包  --> <bean  class="org.springframework.web.servlet.view.InternalResourceViewResolver">  <!-- 配置jsp路径的前缀 -->  <property name="prefix" value="/WEB-INF/jsp/"/>  <!-- 配置jsp路径的后缀 -->  <property name="suffix" value=".jsp"/> </bean></span>

8.最后一部操作了，解析完视图信息后，就把modelview中的model信息传递到我们的view界面上，整个流程就处理完毕。
