MPLS 虚拟专用网 实验配置和抓包

MPLS VPN实验配置和抓包

实验需求：

R1,R3为IBGP关系;R2不配BGP。（MPLS）
R6可以与R4相通；R7可以与R5相通。

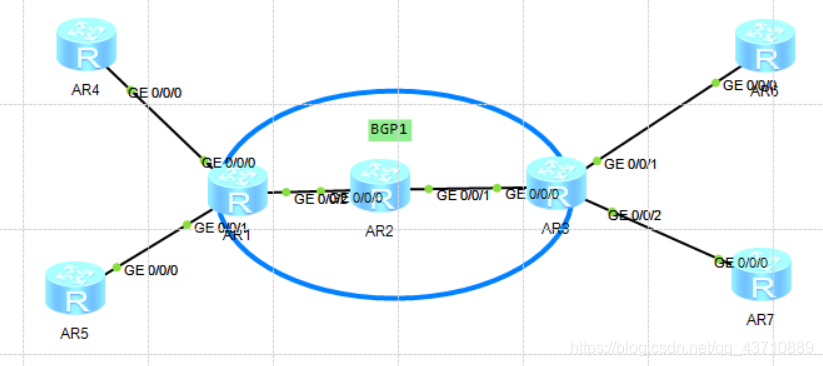

实验拓扑图：

配置思路：

1.配置公网地址
2.公网启用ospf
3.配置MPLS域
4.配置 配置PE与PE间MP-BPG邻居关系
5.配置用户网络
6.配置MPLS VPN
7.将BGP和OSPF进行双向重发布

配置公网地址、公网启用ospf，配置MPLS域

R1上配置：

#
interface GigabitEthernet0/0/2
 ip address 10.1.12.1 255.255.255.0
 mpls
 mpls ldp
#
interface NULL0
#
interface LoopBack0
 ip address 10.1.1.1 255.255.255.0
#
#
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 10.1.1.1 0.0.0.0
  network 10.1.12.0 0.0.0.255
#
mpls lsr-id 10.1.1.1
mpls
#
mpls ldp
#

R2配置

#
interface GigabitEthernet0/0/0
 ip address 10.1.12.2 255.255.255.0
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 ip address 10.1.23.1 255.255.255.0
 mpls
 mpls ldp
#

interface LoopBack0
 ip address 10.2.2.2 255.255.255.0
#
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 10.1.12.0 0.0.0.255
  network 10.1.23.0 0.0.0.255
  network 10.2.2.2 0.0.0
