MPLS协议与配置

MPLS协议与配置

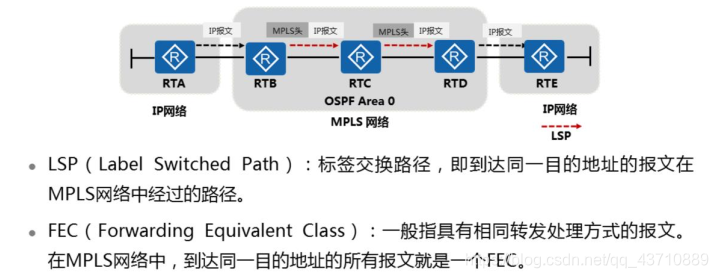

MPLS基本网络类型

路由器的角色分为两种：

• LER（Label Edge Router）：在MPLS网络中，用于标签的压入或弹出，如：RTB，RTD
• LSR（Label Switched Router）：在MPLS网络中用于标签的交换，如RTC。

**根据数据流的方向：**LSP的入口LER被称为入节点（Ingress）；中间节点（Transit ）；LSP的出口LER被称为出节点（ Egress ）。

• MPLS报文由Ingress发往Transit ,则Ingress是Transit的上游节点, Transit是Ingress的下游节点

MPLS作为一种分类转发技术,将具有相同转发处理方式的报文分为一类,称该类报文为一
个FEC ( Forwarding Equivalent Class )。

MPLS体系结构

控制平面：

负责产生和维护路由器信息以及标签信息

• RIB（Routing Information Base）路由表信息：由IP路由协议生成，用于选择路由
• LDP（Label Distribution Protocol）标签分发协议：负责标签的分配、标签转发信息表的建立、标签交换路径的建立，拆除等工作。
• LIB（Label Information Base）标签信息表：由标签分发协议生成，用于管理标签信息。

转发平面（数据平面）：

• FIB（Forwarding Information Base）转发信息表：从RIB提取必要的路由信息生成，负责普通IP报文的转发。
• LFIB（Label Forwarding Information Base）标签转发信息表：由标签分发协议（LDP）建立LFIB，负责带MPLS标签报文的转发。

报文转发过程：

当收到普通IP报文时,查找FIB表,如果Tunnel ID为0x0 ,则进行普通IP转发;如果查找FIB表, Tunnel ID为非0x0 ,则进行MPLS转发。

当收到带标签的报文时,查找LFIB表,如果对应的出标签是普通标签,则进行MPLS转发;查找LFIB表,如果对应的出标签是特殊标签,如标签3 ,则将报文的标签去掉,进行IP转发。

MPLS数据包：

<

字段	长度	含义
Label	20比特	标签值字段，用来标识一个FEC。
EXP	3比特	用于扩展。现在通常用做CoS（Class of Service），其作用与Ethernet802.1p的作用类似。
S	1比特	MPLS支持多重标签。值为1时表示为最底层标签。
TTL
