ensp三层架构实验

需求：

在这里插入图片描述

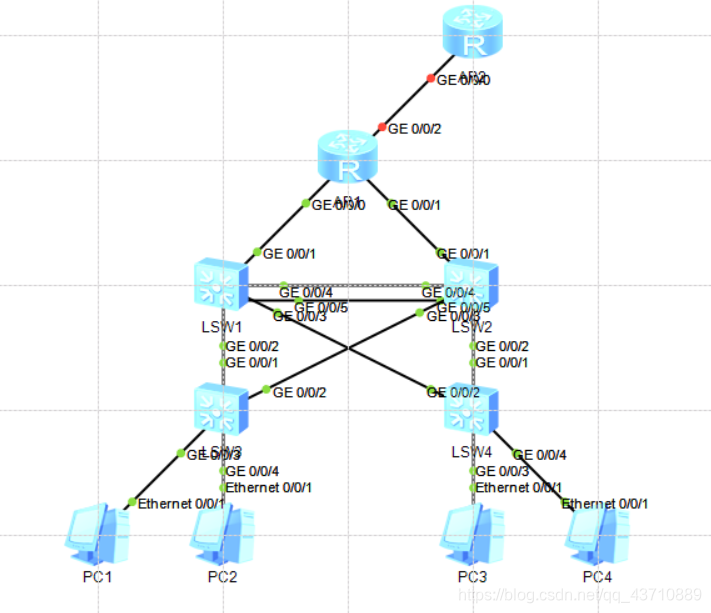

拓扑图：

在这里插入图片描述
思路：
IP规划
172.16.2.0/24 vlan1
172.16.3.0/24 vlan2
172.16.0.0/24 骨干链路

（1）首先配置Eth-Trunk

SW1和SW2配置相同

#
interface Eth-Trunk1
#
interface GigabitEthernet0/0/4
 eth-trunk 1
#
interface GigabitEthernet0/0/5
 eth-trunk 1

（2）划分vlan，配置trunk

SW1,2，3，4上需要Trunk的地方都需要设置trunk或者hybrid

vlan batch 2
#
interface Eth-Trunk1
 port link-type trunk
 port trunk allow-pass vlan 2
#
interface GigabitEthernet0/0/2
 port hybrid tagged vlan 2
#
interface GigabitEthernet0/0/3
 port hybrid tagged vlan 2
#

（3）起mstp协议

#
stp region-configuration
 region-name a
 instance 1 vlan 1
 instance 2 vlan 2
 active region-configuration
#


将连接PC的接口设置为边缘接口，并且将接口划入对应VLAN
#
interface GigabitEthernet0/0/
