eNSP实验

实验目的：探究基本网络结构

实验所需设备：一个路由器，两个交换机，四台电脑，两个服务器

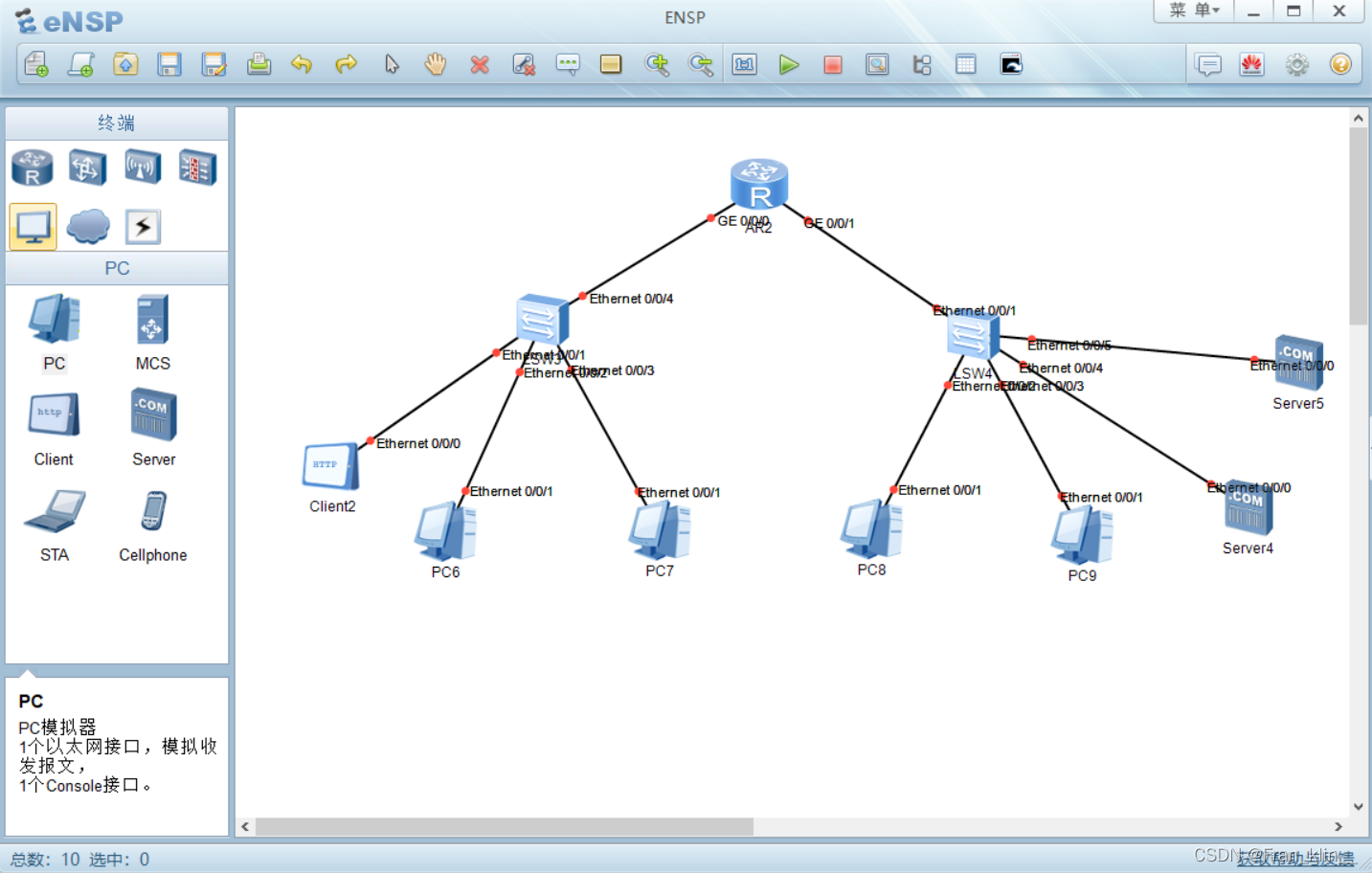

1.先拖动所需要设备并连线

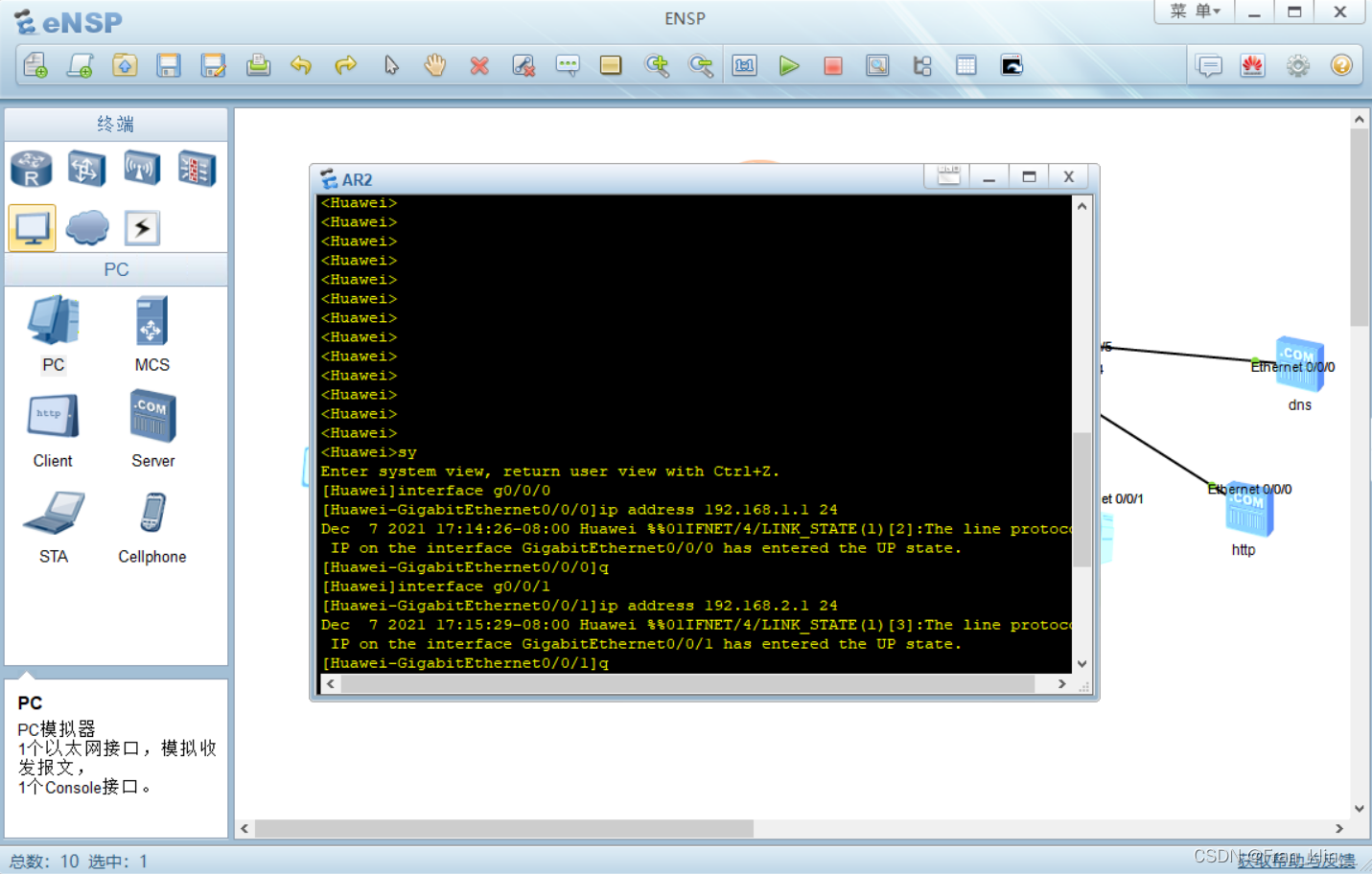

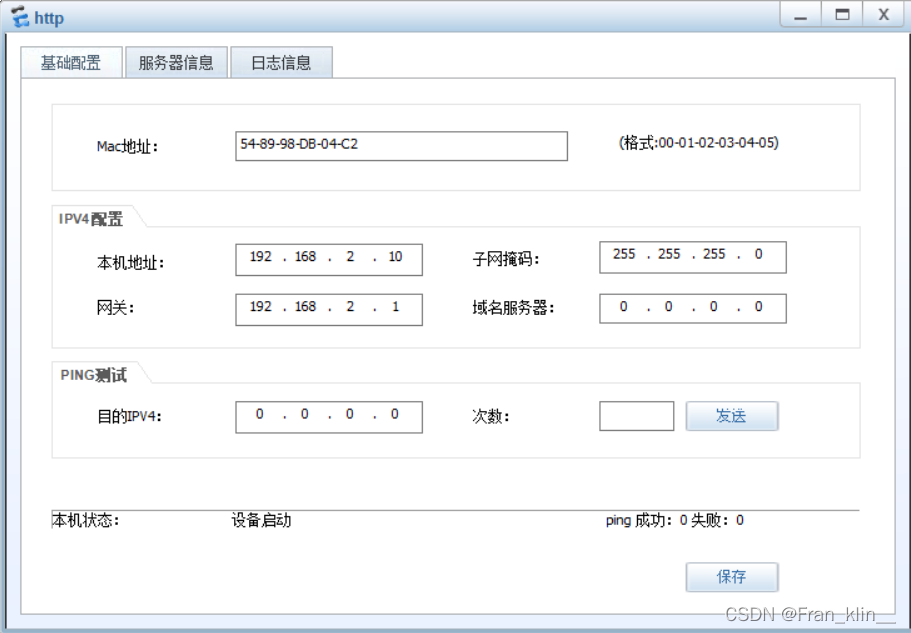

 2.规划ip地址，先配置路由器ip，和http服务器ip及dns服务器ip

[Huawei]interface g0/0/0   进入某个接口

[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.6 255.255.255.0  配置ip地址

[Huawei-GigabitEthernet0/0/0]quit  退出

[Huawei]interface GigabitEthernet 0/0/1

[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.3 24

<Huawei>display current-configuration  查看当下该设备运行的所有指令

[Huawei-GigabitEthernet0/0/0]display  this   查看所在位置的配置

[Huawei]display  ip interface brief  查看接口的简要信息

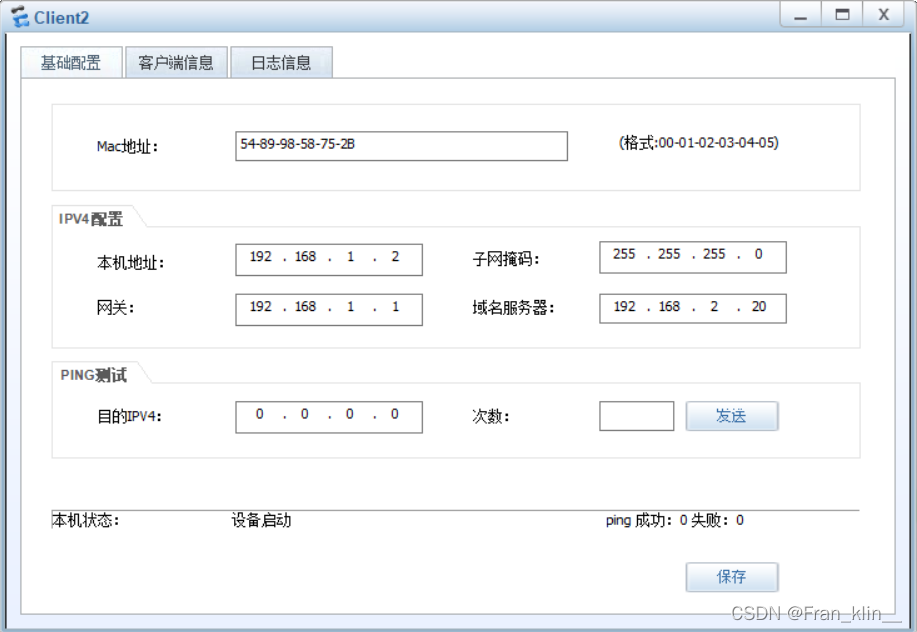

 3.手配一个ip，保存后打开客户端，查看能否获取信息



 4.在路由器上写两个地址下方的服务，使电脑自动获取ip

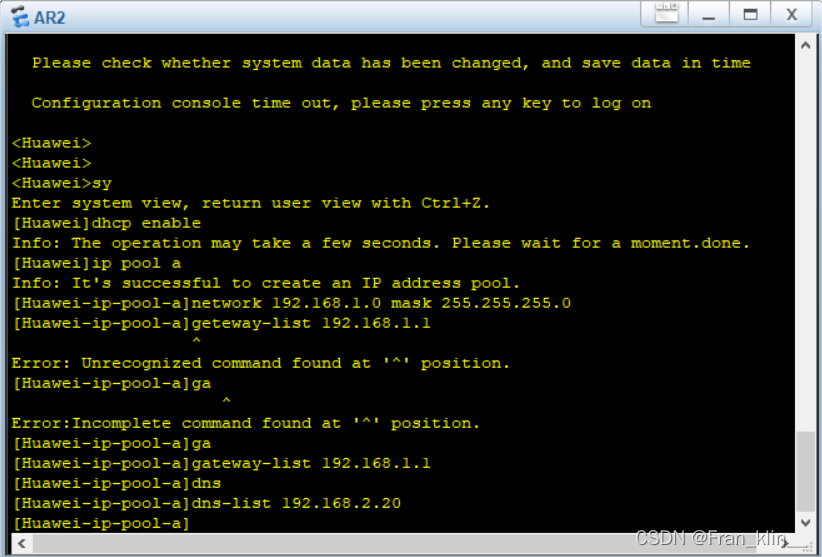

[huawei]dhcp enable   设备必须先开启DHCP服务

[huawei]ip pool a       创建池塘，名字自取，一台设备上可以创建多个池塘，但一个池塘只能服务一个广播域

[huawei-ip-pool-a]network  192.168.1.0 mask  255.255.255.0  池塘范围

[huawei-ip-pool-a]gateway-list 192.168.1.1   网关ip地址

[huawei-ip-pool-a]dns-list 192.168.2.20  114.114.114.114 DNS 服务器地址

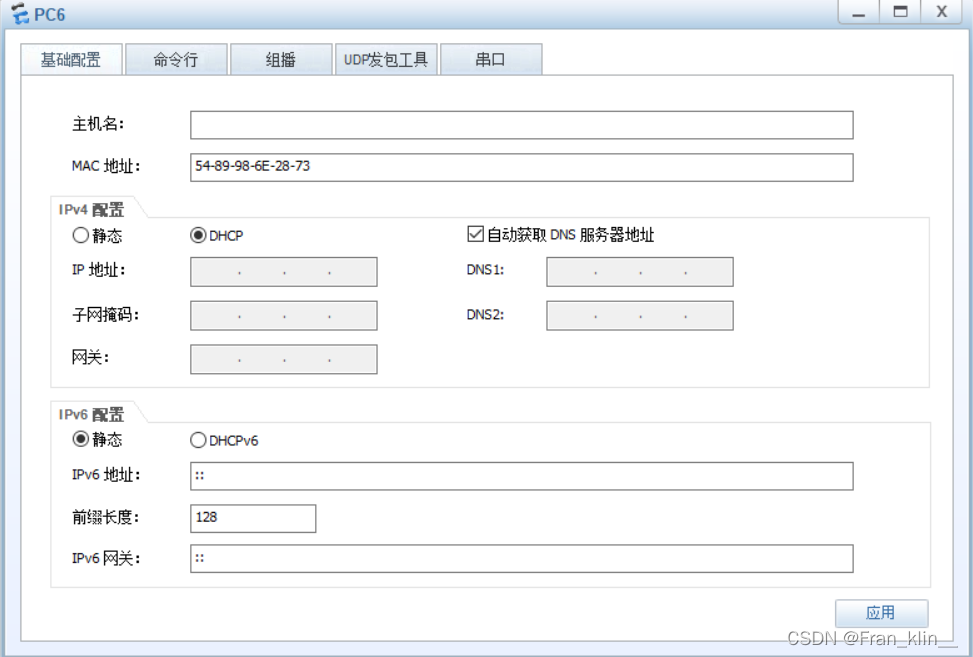

如图选择dns使自动获取ip

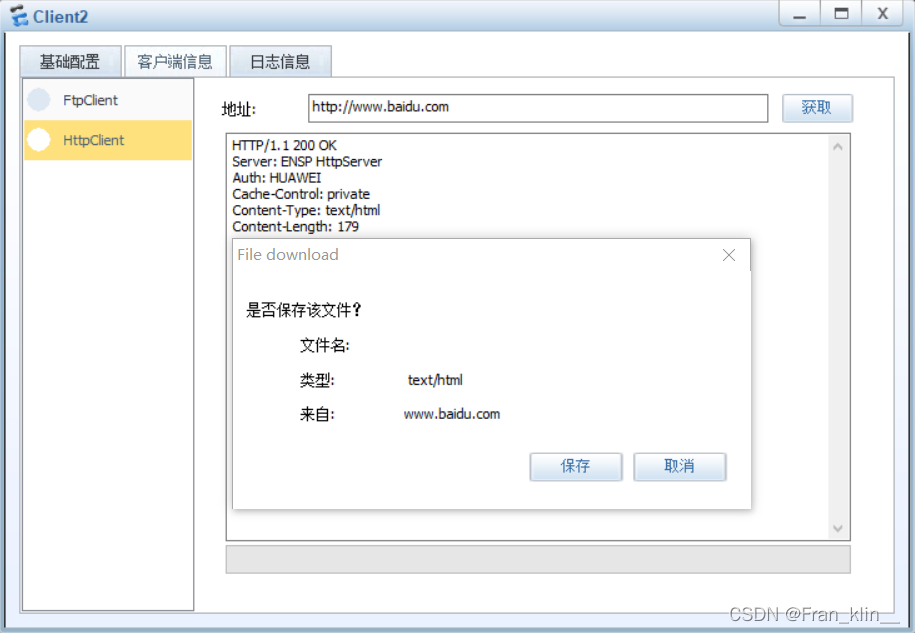

 5.试验结束，查看是否成功获取
