差分时钟技术

差分时钟是DDR的一个重要且必要的设计，但大家对CK#（CKN）的作用认识很少，很多人理解为第二个触发时钟，其实它的真实作用是起到触发时钟校准的作用。

由于数据是在CK的上下沿触发，造成传输周期缩短了一半，因此必须要保证传输周期的稳定以确保数据的正确传输，这就要求CK的上下沿间距要有精确的控制。但因为温度、电阻性能的改变等原因，CK上下沿间距可能发生变化，此时与其反相的CK#（CKN）就起到纠正的作用（CK上升快下降慢，CK#则是上升慢下降快），如下图一所示。

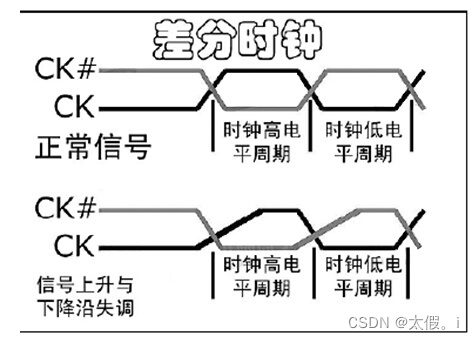

图一 差分时钟示意图

差分信号接匹配电阻及阻值选取

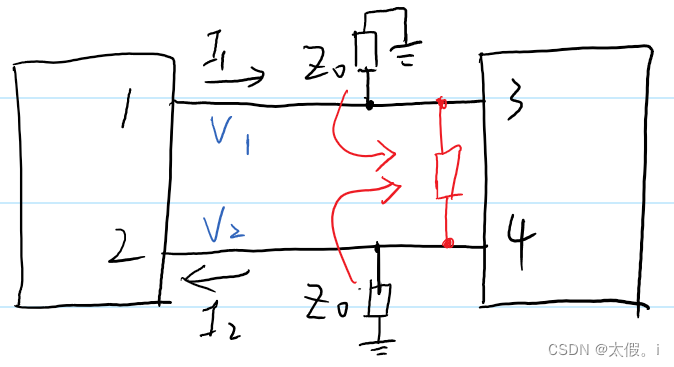

因为I1=-I2，所以事实上没有电流通过地到这两个 Z0，也就是说可以把它们合并成一个整体（如红色部分），其大小为2Z0。

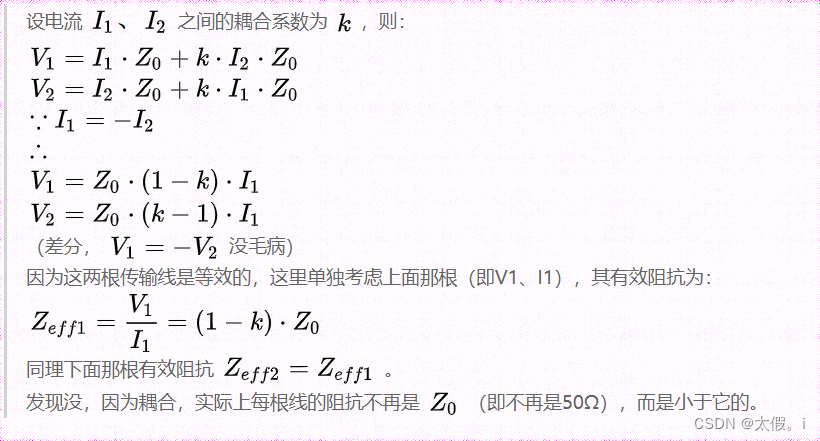

实际上，如果这两个传输线之间隔得太近，它们之间是存在耦合的！！正是由于耦合的存在，每根传输线的有效阻抗并不等于 Z0。下面给出简单的推导过程：
小于100Ω，如果差分走线离得较远，也可以不考虑耦合。
