1. 前言

MPU（Memory Protection Unit），用于内存保护。现在很多的产品使用了操作系统，有宏内核、微内核、混合内核等设计，因此对于内存保护极为重要。在运行APP的时候，如果不小心篡改了内核数据，则会导致系统瘫痪，APP与APP之间如果篡改了数据，也有可能让APP不能正常运行。想象一下，如果此时你动态地安装一个APP到你的单片机中，这个APP中存在野指针的访问操作，那么当你这个APP加载成功并运行的时候，一访问这个野指针，那么整个系统就瘫痪了，我们可不能让一颗"老鼠屎"坏了一锅粥，因此使用MPU内存保护单元来限制这些非法的内存操作，将内存划分设置访问权限，当某个APP出现非法操作的时候，我们就可以知道是谁在捣乱，就可以单独卸载、禁止运行这个"老鼠屎"。

2. 工作原理

2.1 S32K14x 系统框图

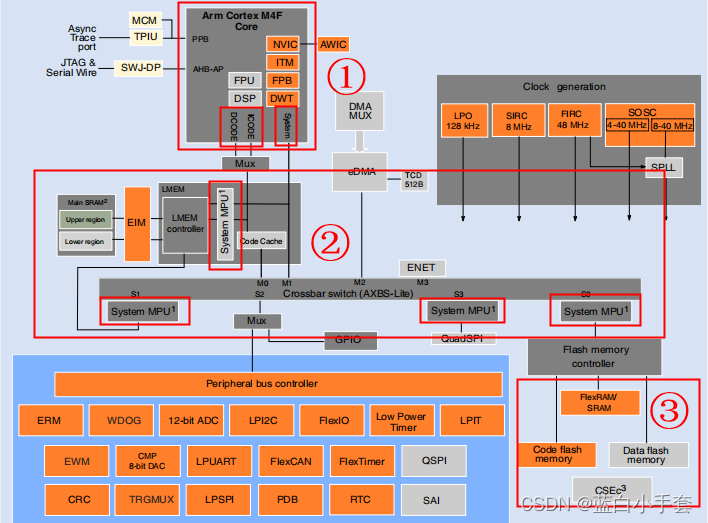

如上图所示，内核（①）访问内存（③），需要通过总线（DCODE/ICODE/System）进行数据传输，期间需要经过交叉开关（②），从上图可以看到，（②）中可以看到有MPU模块"卡"在内存访问之前（到这里可以先猜测MPU是根据总线上的信息对访问进行合法性判断，因为指令信息包含地址、操作符）。

从上图可以看到，针对DMA以及QSPI也是纳入保护范围。

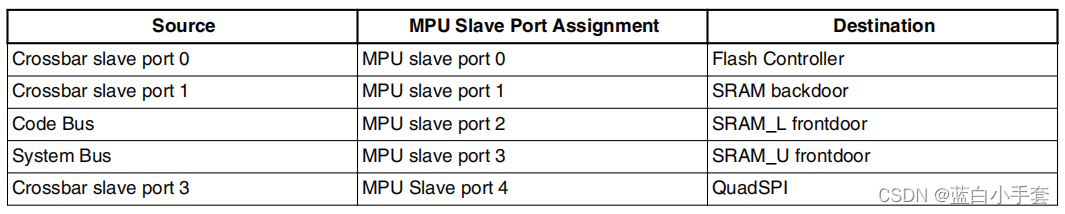

S32K146访问MPU的资源分布如上图所示。

2.2 MPU模块

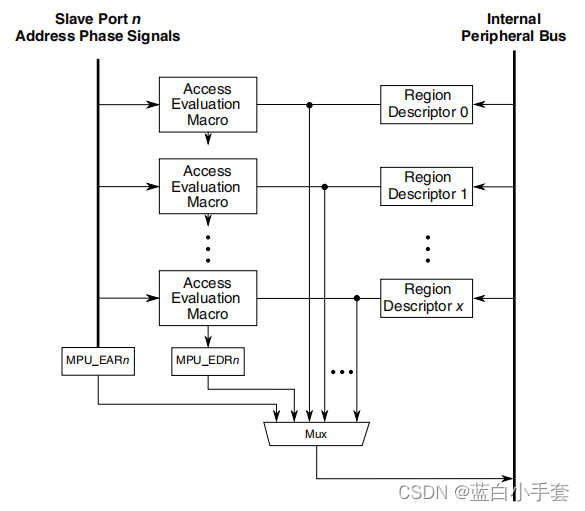

如上图所示，输入信号有两部分组成：Address Phase Signal（地址信号）、Internal Peripheral Bus（内部外设总线），地址信号我理解是2.1中所说的总线信息（对指定地址的读/写等），内部外设总线获取到的是用户设置的信息（内存范围、访问权限等），将两部分信息通过Access Evaluation Macro模块进行判断，判断分为两部分：命中判断、特权违反判断。

2.2.1 Access Evaluation Macro

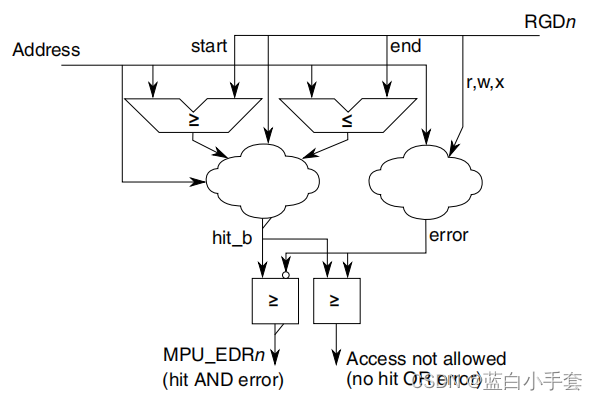

Access Evaluation Macro模块判断流程如上图所示，该判断的输入由（Address、Start address、end address、access - r/w/x）组成，经过一系列判断最终输出错误信息、操作权限。

2.2.1.1 Hit determination（命中判断）

① 命中条件：

region_hit = ((addr[31:5] >= RGDn_Word0[SRTADDR]) & (addr[31:5] <= RGDn_Word1[ENDADDR])) & RGDn_Word3[VLD]

（地址 >= 起始地址 && 地址 <= 结束地址 && 区域描述符有效）

② 命中条件（with peocess id）

pid_hit = ~RGDn_Word2[MxPE] | ((current_pid | RGDn_Word3[PIDMASK]) == (RGDn_Word3[PID] | RGDn_Word3[PIDMASK]))

（每个Region中可以包含多个master，通过pid可以实现对多个master进行访问控制）

master逻辑控制ID如下图所示：

2.2.1.2 Privilege violation determination（特权违反判断）

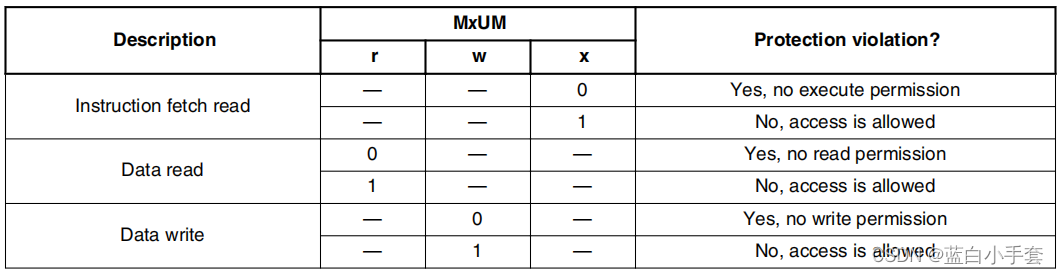

系统指令与用户设置的权限进行比较，各此操作允许访问权限如上图所示。

保护区域重叠优先级该如何决定?

重叠区域的权限使用or运算，允许访问（1）覆盖拒绝访问（0）。

2.2.2 错误

• 如果未在任何区域描述符中命中该访问，则会报告一个保护错误
• 如果访问命中单个区域描述符，并且该区域表示违反保护，则报告保护错误
• 如果访问击中多个（重叠）区域，并且所有区域都出现违反保护的信号，则报告保护错误

每一组Slave port都会有如下的一组错误寄存器：

① 错误地址寄存器：

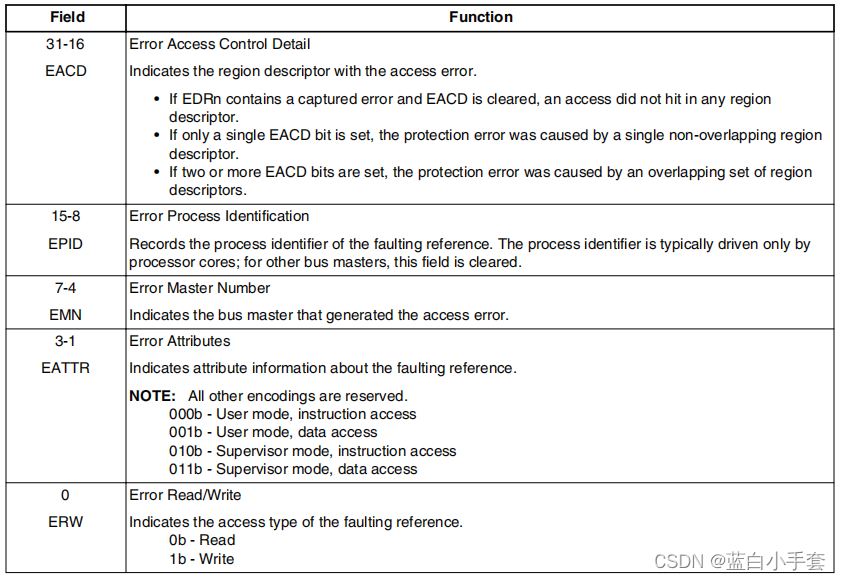

② 错误详细信息寄存器：

2.2.4 MPU使用

• 配置内存保护地址范围
• 配置访问权限
• 配置Valid位

这里我是直接使用S32DS-Components的mpu_pal抽象库和图形化配置界面，参考自带的demo工程，这里不再赘述

mpu 初始化:

MPU_Init(&mpu_pal1_Instance, MPU_PAL_REGION_CFG_CNT0, mpu_pal1_RegionConfig0);

mpu region 使能/禁用:

MPU_EnableRegion(&mpu_pal1_Instance, 1, true);	// 使能
MPU_EnableRegion(&mpu_pal1_Instance, 1, false); // 禁用

当触发故障后，会触发HardFault

3. 遗留问题

• MPU Region 使能/禁用逻辑：

  按照手册上说，当Valid位启用时，区域描述符才会有效（如下图所示），但是当我调用MPU_EnableRegion并且传入参数为true的时候，Valid被置1，这个时候我去从不可读区域读取数据，并没有产生错误标志以及进入HardFault，但是当我传入false时，Vaild被置0，这个时候重复上述操作能够触发错误标志且进入HardFault，此部分与我所理解相反。

  已解决：
  在设置地址的时候，原本是设置成0x6000，但是S32DS自动配置成了0x6001F，导致与后面的区域重叠，在区域重叠下，由于后面的区域为可读权限，导致权限被覆盖，因此造成了上面的乌龙😄。此处感谢@mfketggo的提醒。

• MemManage 无法触发：

  出现错误的内存访问操作时，如果开启了MemManage，那么应该不会触发HardFault而是触发MemManageFault，但是当我执行如下代码使能MemManage后，还是触发的HardFault，MemManage并没有起效。

  /** Peripheral S32_SCB base address */
  #define S32_SCB_BASE                             (0xE000E000u)
  /** Peripheral S32_SCB base pointer */
  #define S32_SCB                                  ((S32_SCB_Type *)S32_SCB_BASE)

  S32_SCB->SHCSR |= (1 << 16);

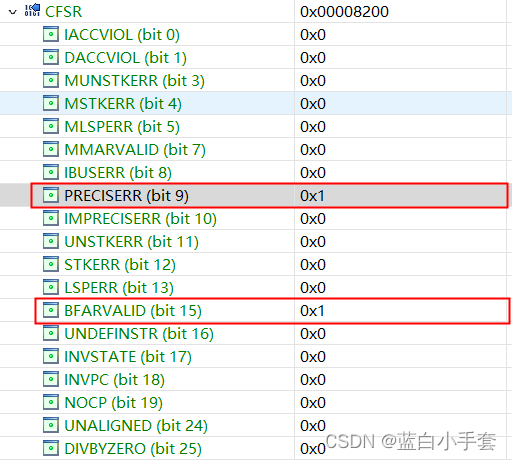

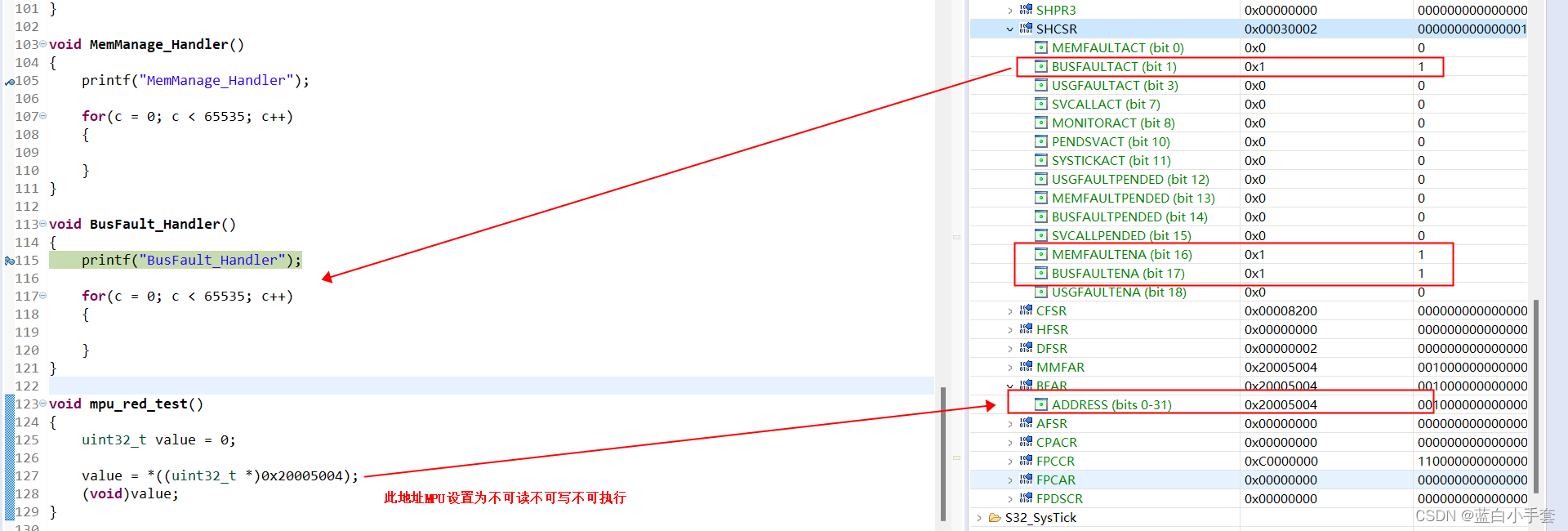

  后来我将BusFault也使能，发现竟然会触发BusFault如下图所示，且故障原因是BFARVALID和PRECISERR:



  已解决：
  根据NXP的FAE回复芯片设计如此，无法触发mm，只能触发bf，此处感谢@mfketggo的分享。

---

参考资料：

S32K-RM.pdf - NXP

Cortex-M3/4内核手册
