S32K1xx MCU总体介绍

1. 总体介绍

S32K1xx系列产品进一步在汽车电子行业中扩展了Arm®的高度可扩展的产品组合Cortex®-M0+/M4F MCU。它建立在KEA的系列上，同时引入更高的内存选项和更丰富的外设并扩展到各种汽车应用。带2.7-5.5 V电源并专注于汽车环境的鲁棒性，S32K产品系列器件均有非常适合在电气恶劣环境中的广泛应用。S32K产品系列提供了广泛的内存、外设和封装选项。它共享公共外设和引脚计数，允许开发人员在一个MCU族或MCU族之间利用更多的内存或功能集成。

2. S32K14x系列

S32K14x系列是基于32位通用汽车微控制器Arm Cortex-M4F为核心。它们提供优越的性能，大的内存和该类中最丰富灵活的外设。该产品系列提供高达112mhz的CPU性能并支持DSP和FP，最高2 MB的Flash和最高256 KBSRAM。

该MCU的特性概述:

• 32位Arm Cortex-M4F核心与FPU，高达112 MHz (HSRUN)和80 MHz(正常运行)
• 最多2 MB的代码闪存和64 KB的FlexMem(支持最多4 KB的模拟EEPROM)
• 高达256 KB SRAM，支持CPU通过私有访问和交叉访问来提供指令和数据的并行访问
• 修改哈佛连接与本地内存控制器(LMEM)支持紧密耦合的RAM和4kb Code Cache
• 集成时钟架构，片上FIRC 48-60 MHz，SIRC 8MHz / 2 MHz, 128 KHz LPO和锁相环单元
• 模拟模块提供精密混合信号功能，包括12位的两个1 Msps SAR ADC和高速比较器
• 电源管理控制器(PMC)，内部调节器能够支持多种电源模式包括:hsrun ，run, stop, VLPR, VLPS
• I/O支持2.7 V至5.5 V电源
• 宽工作电压范围(2.7-5.5 V)与全功能闪存程序/删除/读操作
• 48个LQFP, 64个LQFP, 100个LQFP, 144个LQFP, 176个LQFP和100个MAPBGA包
• 多达156个GPIO引脚
• 环境工作温度范围:-40℃~ 125℃

S32K14x MCU组合由一套高度全面的开发支持工具和软件。使能包包括:NXP Arduino兼容评估板，S32K软件开发工具包(SDK)，包括图形可配置性和S32 Design Studio软件，以及IAR的广泛支持Systems, Arm, Software, Green Hills和其他合作伙伴。

3. S32K1xx系列

S32K11x系列器件是基于32位通用汽车微控制器的Arm Cortex-M0+为核心。它们提供优越的性能，大的内存和该类中最丰富灵活的外设。该产品提供48mhz的CPU，具有高达256kb的Flash和高达25kb的SRAM。

该MCU的概述特点:

• 32位Arm Cortex-M0+核心，48 MHz CPU
• 最多256 KB的代码闪存和32 KB的FlexMem(最多支持用2 KB FlexRAM来模拟2KEEPROM)
• 高达25 KB SRAM
• 集成时钟架构与片上Fast IRC 48 MHz，Slow IRC 8MHz，和 LPO128K
• 提供精确混合信号功能的模拟模块，包括12位1Msps SAR ADC，高速比较器
• 电源管理控制器(PMC)，内部调节器能够支持多种电源模式包括:run,stop, VLPR, VLPS
• I/O支持2.7 V至5.5 V电源
• 宽工作电压范围(2.7-5.5 V)与全功能闪存程序/删除/读操作
• 32针QFN, 48针lqfp, 64针lqfp，最多58个GPIO引脚
• 环境工作温度范围:-40℃~ 125℃

S32K11x MCU组合由一套高度全面的开发支持工具和软件。使能包包括:NXP Arduino兼容

评估板，S32K软件开发工具包(SDK)，包括图形可配置性和S32 Design Studio软件，以及IAR的广泛支持Systems, Cosmic Software, Green Hills，以及其他合作伙伴。

4. S32K1xx的应用范围

S32K1xx系列产品是通用汽车应用的理想选择，包括但不限于:

• 外部和内部照明
• 暖通空调
• 门/窗/雨刷的座位控制器
• 无刷直流/永磁同步电机控制
• 驻车助理
• E-shifter
• 系统及信息娱乐系统实时控制
• 电池管理系统
• 触摸屏控制等人机界面
• 安全的车辆数据传输
• 安全控制器
• OTA

此外，S32K148上的百兆IEEE-1588以太网MAC和串行音频接口(AC97，TDM和I2S)使其非常适合车辆和音频流媒体应用程序中的以太网连接的边缘节点。

除了汽车应用，S32K1xx系列产品也可用于在工业、自动化、通信、交通、医疗和科研等领域需要高质量、高可靠性的应用和安全。

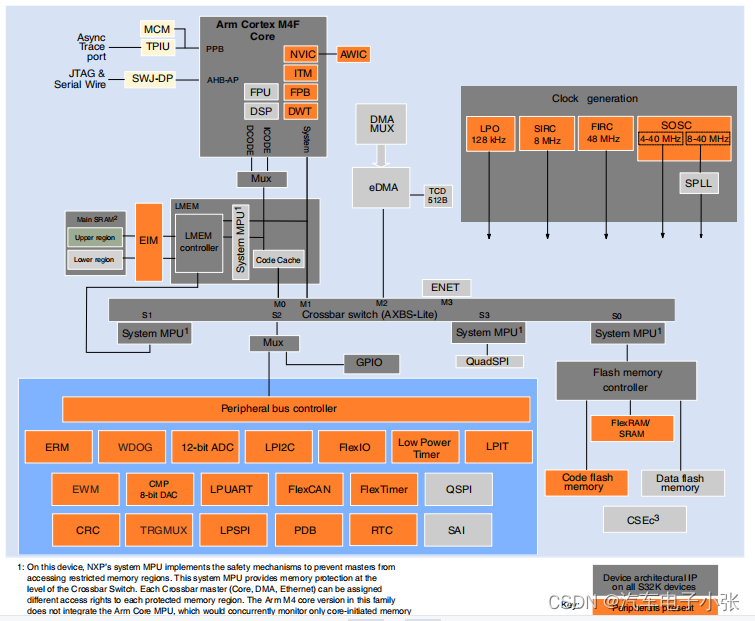

5. S32K14x系列MCU的框图介绍

上图为S32K14x产品系列框图。

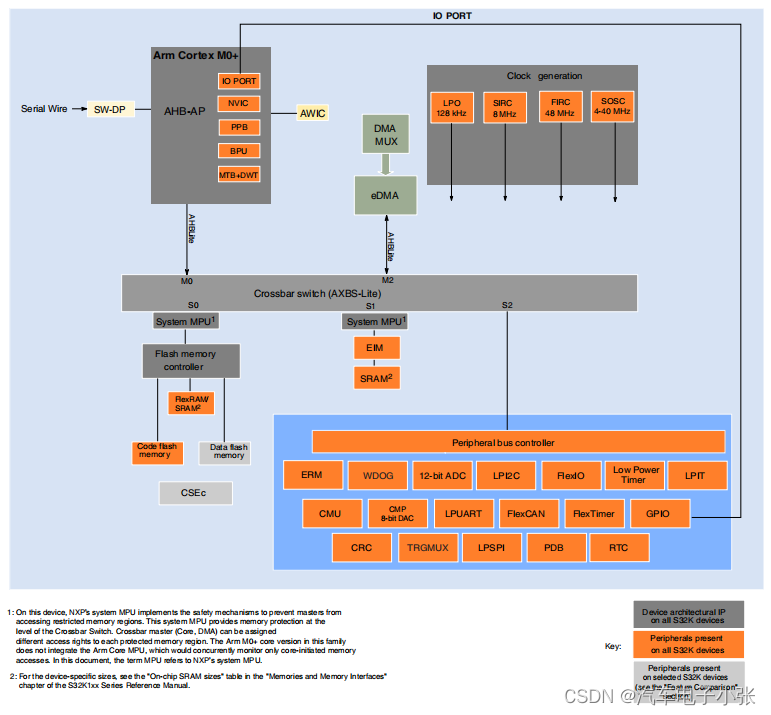

 6. S32K11x系列的系统框图

 上图为S32K11x产品系列框图。

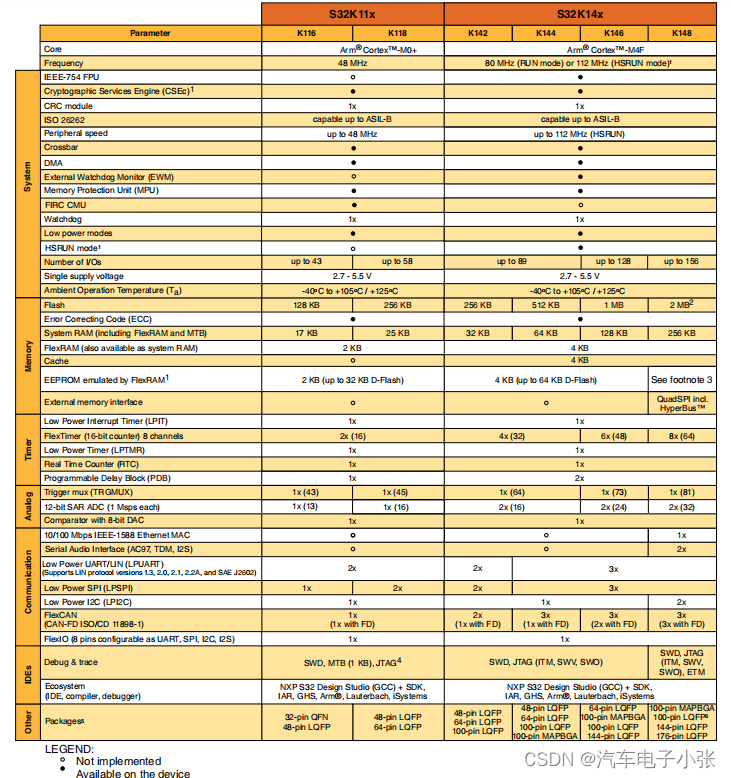

7. S32K1xx系列的feature总结

下图总结了S32K1xx的内存、外设和封装选项。所有共享一个公共包的设备都是pin-to-pin兼容的。

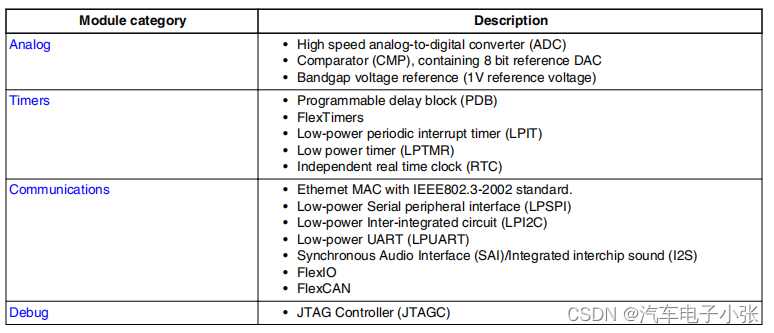

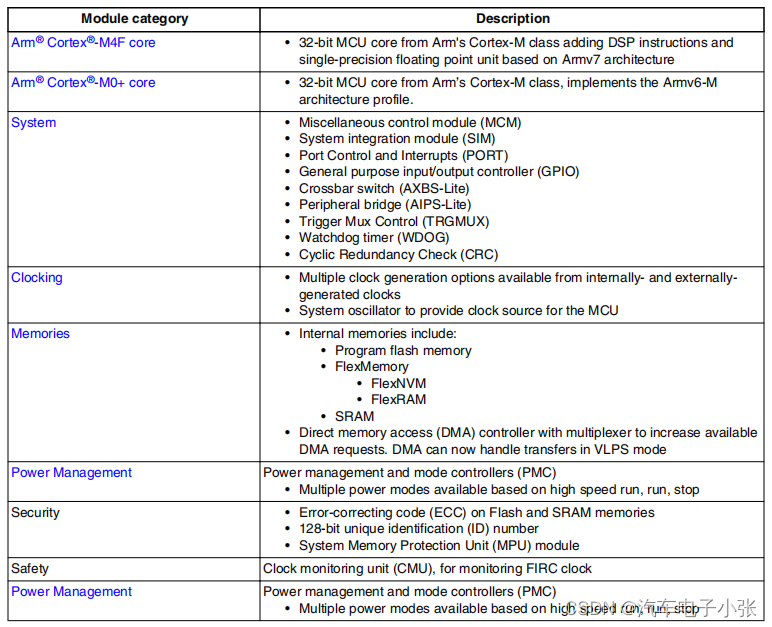

 8. 功能模块分类

这个设备上的模块按功能分类。以下章节更详细地描述了分配给每个类别的模块。

（下面表格中都是专业名字，这里就不翻译了。翻译了估计更难看懂，不懂的可以留言）

 Cortex M4F内核： 32位MCU内核，基于ARM V7架构，带有DSP指令集和单精度的浮点运算单元FPU。

Cortex M0+内核： 32位MCU内核，基于ARM V6架构。

系统模块： 混合控制模块（MCM）,系统集成模块（SIM）,端口控制和中断模块（PORT）,通用输入输出控制器（GPIO）,交叉总线（AXBS-Lite）, 外设总线（AIPS-Lite）,触发多路复用控制器（TRIGMUX）,看门狗定时器（WDOG）, CRC
