节点信息

hostname	IP	软件
elk-web	10.0.30.30	kibana-7.9.1、kafka-eagle-2.0.5、cerebro-0.9.4、mariadb-10.2.15
elk-kafka01	10.0.30.31	zookeeper-3.4.13、kafka-2.12.1
elk-kafka02	10.0.30.32	zookeeper-3.4.13、kafka-1.0.0
elk-kafka03	10.0.30.33	zookeeper-3.4.13、kafka-1.0.0
elk-elasticsearch01	10.0.30.34	elasticsearch-7.9.1
elk-elasticsearch02	10.0.30.35	elasticsearch-7.9.1
elk-elasticsearch03	10.0.30.36	elasticsearch-7.9.1
elk-logstash	10.0.30.37	logstash-7.9.1

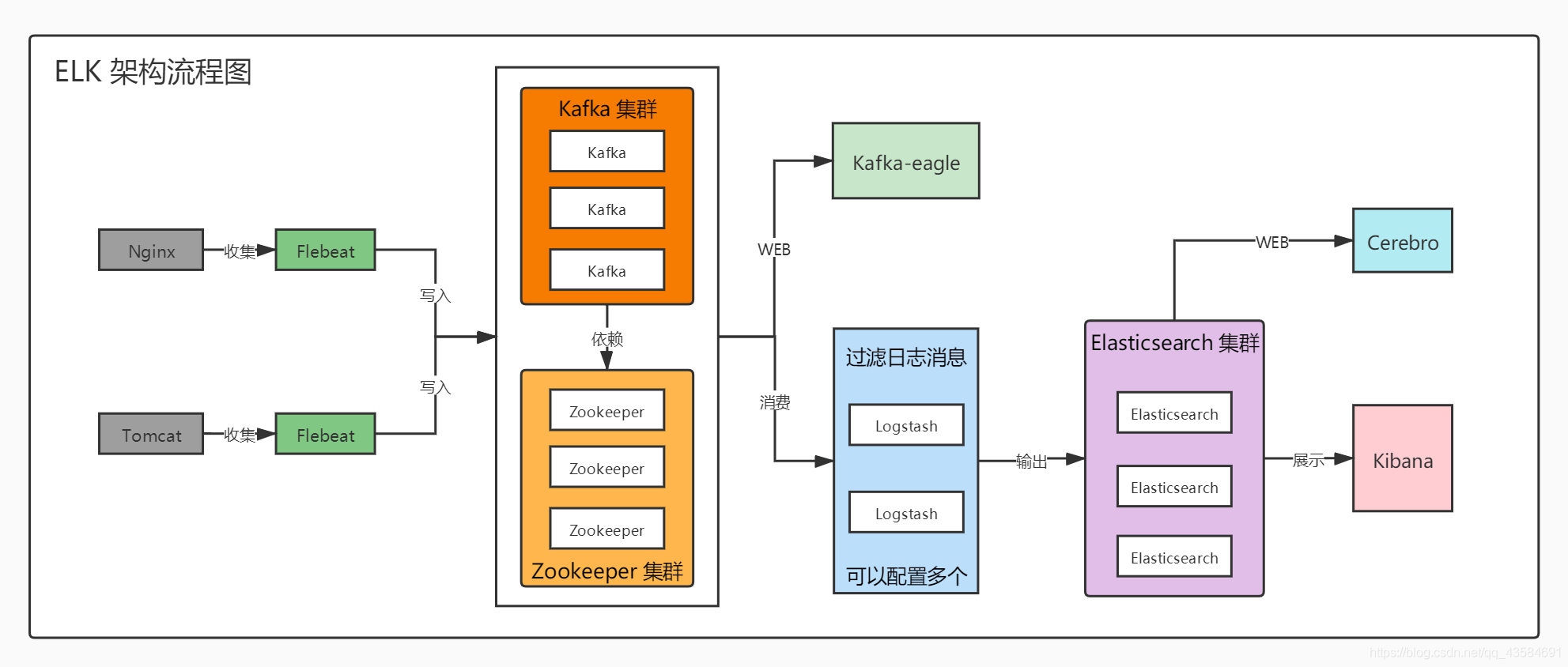

架构图

在这里插入图片描述
·

搭建过程中遇到的问题

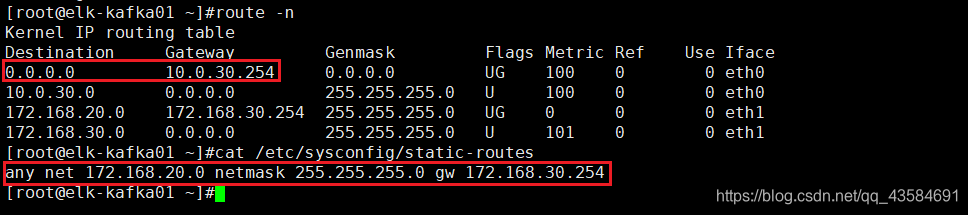

所有服务器采用的是双网卡，第一个网卡(eth0)走的是默认路由，第二个网卡(eth1)配置了静态路由。路由信息如下图：
在这里插入图片描述
初次搭建时，所有侦听地址使用的是 eth1，在进行到测试 kafka 集群的步骤时，发现连接 zookeeper 和 kafka 时会比较慢，偶尔还会出现连接失败的现象。在安装 kafka-eagle 的步骤时，一直启动失败，观察日志发现了大量连接 zookeeper 的超时报错，最后将所有侦听地址修改为 eth0 后，没有出现此状况。

疑虑：在同一个网段中调用，不应该不走网关吗？为什么会出现这种情况？难道和 xshell 是在 172.168.20.0/24 网段有关系？

由于网络方面的知识欠缺，就没有深入研究此种状况网络方面的原因和修复方法，如果有知道的小伙伴欢迎评论区留言，感谢！！！。

部署 Kafka 集群

官网：http://kafka.apache.org/
由于 Kafka 依赖 zookeeper，所以先部署一套 zookeeper 集群。

部署 Zookeeper 集群

官网：https://zookeeper.apache.org/
下载地址：https://archive.apache.org/dist/zookeeper/

PS：zookeeper 集群配置中，除了 myid 必须唯一以外，其余配置均可一致。

1 配置 Java 环境

tar -xvf jdk-8u281-linux-x64.tar.gz -C /usr/local/
ln -vs /usr/local/jdk1.8.0_281/bin/java* /usr/bin/

2 下载&解压 Zookeeper

tar -xvf zookeeper-3.4.13.tar.gz -C /usr/local/

3 设置 JVM 堆大小

cd /usr/local/zookeeper-3.4.13

vim conf/java.env
#添加
#!/bin/sh
export JVMFLAGS="-Xms2g -Xmx2g"

4 创建配置文件(文件名任意即可，启动时默认加载 conf/zoo.cfg)

vim conf/zoo.cfg
#主要关注以下配置
tickTime=2000

#允许follower连接并同步至leader的时间，以tickTime为单位
initLimit=5
#允许follower与Zookeeper同步的时间，以tickTime为单位
syncLimit=2

#数据快照存储位置
dataDir=/data/zookeeper/zkdata/
#事务日志存储位置
dataLogDir=/data/zookeeper/zklog/

#侦听端口
clientPort=2181

#自动清除168小时之前的快照和事务日志
autopurge.purgeInterval=168

#zookeeper 集群组
server.31=10.0.30.31:2888:3888
server.32=10.0.30.32:2888:3888
server.33=10.0.30.33:2888:3888

5 创建依赖目录

mkdir -p /data/zookeeper/zkdata/ /data/zookeeper/zklog/

6 编辑 myid 文件

注意： myid 文件位于服务器的数据目录(dataDir)中，它由一行仅包含该机器的 id 文本组成。server.1 的 myid 将只包含文本 1 而没有其他内容，id 在 zookeeper 集群中必须是唯一的，并且应该在 1 到 255 之间。

# elk-kafka01 的 myid
echo 31 > /data/zookeeper/zkdata/myid
# elk-kafka02 的 myid
echo 32 > /data/zookeeper/zkdata/myid
# elk-kafka03 的 myid
echo 33 > /data/zookeeper/zkdata/myid

7 启动 Zookeeper

cd /usr/local/zookeeper-3.4.13

#./bin/zkServer.sh start conf/zoo.cfg
./bin/zkServer.sh start

#停止：./bin/zkServer.sh stop

8 验证 zk 集群是否成功

# 查看状态
./bin/zkServer.sh status

PS：只启动第一个 zk 节点(myid 31)，查看状态会提示 "Error contacting service. It is probably not running."；启动第二个 zk 节点(myid 32)后，查看状态会发现它的状态为 leader，这时返回查看第一个 zk 节点的状态会发现它的状态变为 follower；最后启动第三个 zk 节点(myid 33)，查看状态会发现它的状态为 follower。当 leader 故障后，第三个节点会变为新 leader。

开始安装 Kafka

PS：kafka 集群配置中，除了 broker.id 和侦听地址(listeners)不相同外，其余配置均可一致。

1 配置 Java 环境

步骤忽略…。部署 zookeeper 集群时，已经配置。

2 下载&解压 Kafka

tar -xvf kafka_2.12-1.0.0.tgz -C /usr/local/

3 修改配置文件

cd /usr/local/kafka_2.12-1.0.0
vim config/server.properties
#### 主要修改以下配置 ####

#代理 ID，集群内唯一
broker.id=31

#侦听地址
listeners=PLAINTEXT://10.0.30.31:9092

#数据存储位置
log.dirs=/data/kafka/kkdata

#每个主题的默认日志分区数(这里3个节点，设置3个分区)
num.partitions=3

#zookeeper 集群列表
zookeeper.connect=10.0.30.31:2181,10.0.30.32:2181,10.0.30.33:2181

#### 下面的配置需要手动添加 ####
#开启自动创建主题
auto.create.topics.enable=true

#开启删除主题功能
delete.topic.enable=true

#最小副本数。此值大于 1 时，使用 --bootstrap-server 无法消费，会报错。
#+ 因为 kafka 生成的 __consumer_offsets 主题的副本数为 1。
min.insync.replicas=1

#并发数
queued.max.requests=500

#主题的默认副本数
default.replication.factor=2

#如果在这段时间内，follower没有同步leader的数据，那么将此follower从isr中删除
replica.lag.time.max.ms=10000

4 JVM 优化

官方建议使用最新发布的 JDK 1.8 版本，因为较旧的免费可用版本已经披露了安全漏洞。如果您决定使用 G1 收集器(当前的默认值)，并且您仍然使用 JDK 1.7，请确保您使用的是 u51 或更新版本。

vim bin/kafka-server-start.sh
#修改
if [ "x$KAFKA_HEAP_OPTS" = "x" ]; then
    export KAFKA_HEAP_OPTS="-Xmx1G -Xms1G"
fi
# 改为
...
if [ "x$KAFKA_HEAP_OPTS" = "x" ]; then
    # 官方测试的最大堆为：-Xmx6g，初始化堆为：-Xms6g
    export KAFKA_HEAP_OPTS="-Xmx4g -Xms4g -XX:MetaspaceSize=96m -XX:+UseG1GC -XX:MaxGCPauseMillis=20 -XX:InitiatingHeapOccupancyPercent=35 -XX:G1HeapRegionSize=16M -XX:MinMetaspaceFreeRatio=50 -XX:MaxMetaspaceFreeRatio=80"
    #JMX 端口供 kafka eagle 监控使用
    export JMX_PORT="8888"
fi
...

5 创建依赖路径

mkdir -p /data/kafka/kkdata

6 启动

./bin/kafka-server-start.sh -daemon config/server.properties
# -daemon：以守护进程方式启动

7 验证 Kafka 集群是否正常

# 创建 test 主题
bin/kafka-topics.sh --zookeeper 10.0.30.31:2181,10.0.30.32:2181,10.0.30.33:2181 \
--create \
--partitions 3 \
--replication-factor 2 \
--topic test

# 查看 test 主题详细信息
bin/kafka-topics.sh --describe \
--zookeeper 10.0.30.31:2181,10.0.30.32:2181,10.0.30.33:2181 \
--topic test
Topic:test	PartitionCount:3	ReplicationFactor:2	Configs:
	Topic: test	Partition: 0	Leader: 31	Replicas: 31,32	Isr: 31,32
	Topic: test	Partition: 1	Leader: 32	Replicas: 32,33	Isr: 32,33
	Topic: test	Partition: 2	Leader: 33	Replicas: 33,31	Isr: 33,31

# 为 test 主题生产数据
bin/kafka-console-producer.sh
