实验九 vlan间路由实验

实验九 vlan间路由实验

一、实验目的
掌握在CISCO交换机中创建和配置VLAN的方法
二、实训设备
Cisco3560三层交换机一台，cisco 2960或2950交换机2台

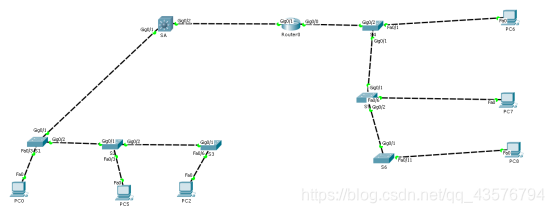

三、实训拓扑

四、实验内容
1、在二层交换机上创建vlan10、vlan20、vlan30.

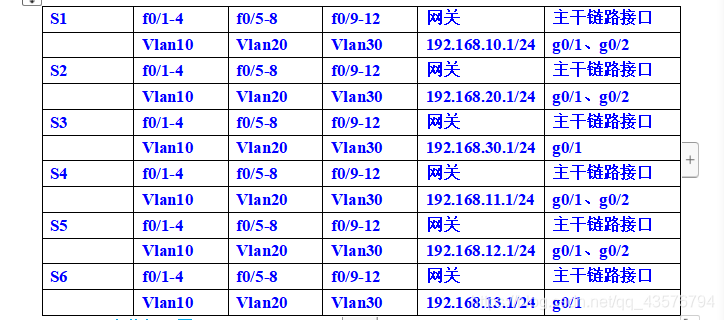

2、其中

3、三层交换机配置
在三层交换机上设置3个VLAN的网关。开启三层交换机G0/2为三层接口。设置接口地址192.168.1.1/24 ，路由器对端地址192.168.1.2/24
4、在路由器上实现VLAN的网关地址设置，并在三层交换机和路由器上开启RIP路由协议。
五、实验步骤
1.在二层交换机上创建VLAN10和VLAN20和VLAN30并划分端口。
S1交换机的配置：
S1>
S1>en
S1#config t
S1(config)#vlan 10
S1(config-vlan)#vlan 20
S1(config-vlan)#vlan 30
S1(config-vlan)#exit
S1(config)#int range fastEthernet 0/1-4
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 10
S1(config-if-range)#int range fastEthernet 0/5-8
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 20
S1(config-if-range)#int range fastEthernet 0/9-12
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 30
S1(config)#int g0/2
S1(config-if)#switchport mode trunk
S2交换机的配置：
S2>
S2>en
S2#config t
S2(config)#vlan 10
S2(config-vlan)#vlan 20
S2(config-vlan)#vlan 30
S2(config-vlan)#exit
2S2(config)#int range fastEthernet 0/1-4
2S2(config-if-range)#switchport mode access
2S2(config-if-range)#switchport access vlan 10
S2(config-if-range)#int range fastEthernet 0/5-8
S2(config-if-range)#switchport mode access
S2(config-if-range)#switchport access vlan 20
S2(config-if-range)#int range fastEthernet 0/9-12
S2(config-if-range)#switchport mode access
S2(config-if-range)#switchport access vlan 30
S3交换机的配置：
S3>
S3>en
S3#config t
S3(config)#vlan 10
S3(config-vlan)#vlan 20
S3(config-vlan)#vlan 30
S3(config-vlan)#exit
S3(config)#int range fastEthernet 0/1-4
S3(config-if-range)#switchport mode access
S3(config-if-range)#switchport access vlan 10
S3(config-if-range)#int range fastEthernet 0/5-8
S3(config-if-range)#switchport mode access
S3(config-if-range)#switchport access vlan 20
S3(config-if-range)#int range fastEthernet 0/9-12
S3(config-if-range)#switchport mode access
S3(config-if-range)#switchport access vlan 30
S4、S5、S6同上
2.配置二层交换机的TRUNK口。
S1(config)#int range g0/1-2
S1(config-if-range)#switchport mode trunk
其余交换机同上
3.在三层交换机上配置ＶＬＡＮ１０和VLAN20和VLAN30的子接口地址。
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#exit
Switch(config)#int vlan 10
Switch(config-if)#ip address 192.168.10.1 255.255.255.0
Switch(config-if)#int vlan 20
Switch(config-if)#ip address 192.168.20.1 255.255.255.0
Switch(config-if)#int vlan 30
Switch(config-if)#ip address 192.168.30.1 255.255.255.0
4.在路由器上配置VLAN10、20、30的网关地址。
Router>
Router>en
Router#config t
Router(config)#int g0/0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#int g0/0.10
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 192.168.11.1 255.255.255.0
Router(config-subif)#exit
Router(config)#int g0/0.20
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip address 192.168.12.1 255.255.255.0
Router(config-subif)#int g0/0.30
Router(config-subif)#encapsulation dot1Q 30
Router(config-subif)#ip address 192.168.13.1 255.255.255.0
Router(config-subif)#exit
5.在路由器和三层交换机上设置接口链路的地址并启动RIP（版本为2）路由协议
三层交换机：
Switch(config)#int g0/2
Switch(config-if)#no switchport
Switch(config-if)#ip address 192.168.1.1 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#router rip
Switch(config-router)#version 2
Switch(config-router)#network 192.168.1.0
Switch(config-router)#network 192.168.10.0
Switch(config-router)#network 192.168.20.0
Switch(config-router)#network 192.168.30.0
Switch(config-router)#
路由器：
Router(config)#int g0/1
Router(config-if)#ip address 192.168.1.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.1.0
Router(config-router)#network 192.168.11.0
Router(config-router)#network 192.168.12.0
Router(config-router)#network 192.168.13.0
Router(config-router)#exit

6.在各个主机上设置好IP地址，测试连通性。

六、实验结果

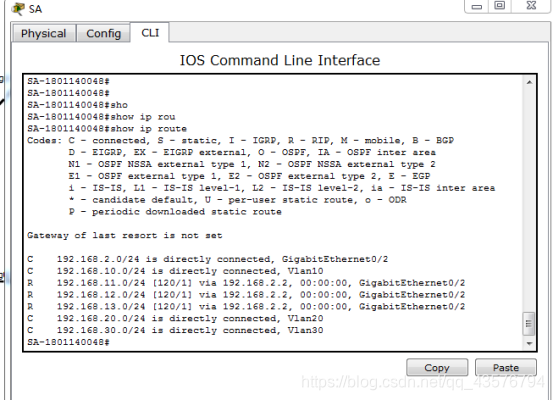

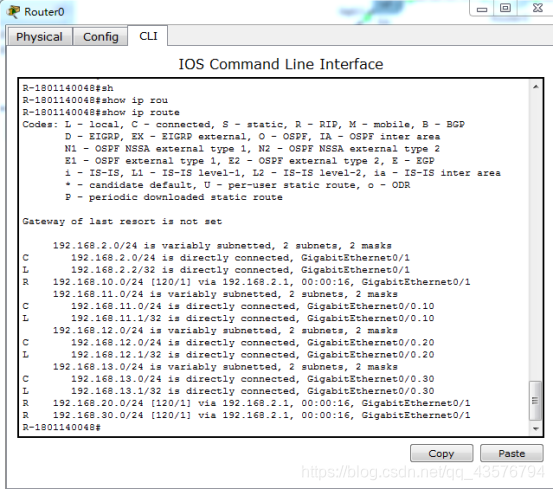

1.三层交换机和路由器的路由表

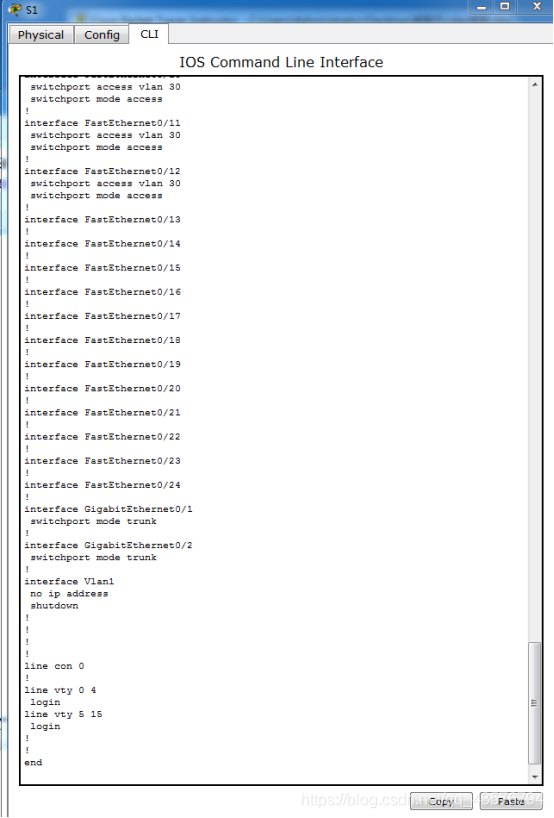

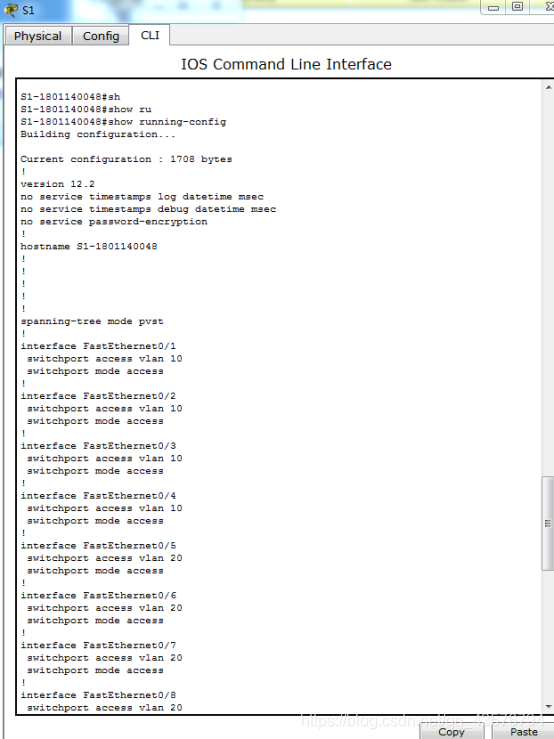

2.二层交换机S1的vlan信息和trunk信息。

六、实验心得
掌握在CISCO交换机中创建和配置VLAN的方法
