UE4 二维地图的缩放与拖拽操作

纯蓝图实现

拖拽和缩放

基础搭建

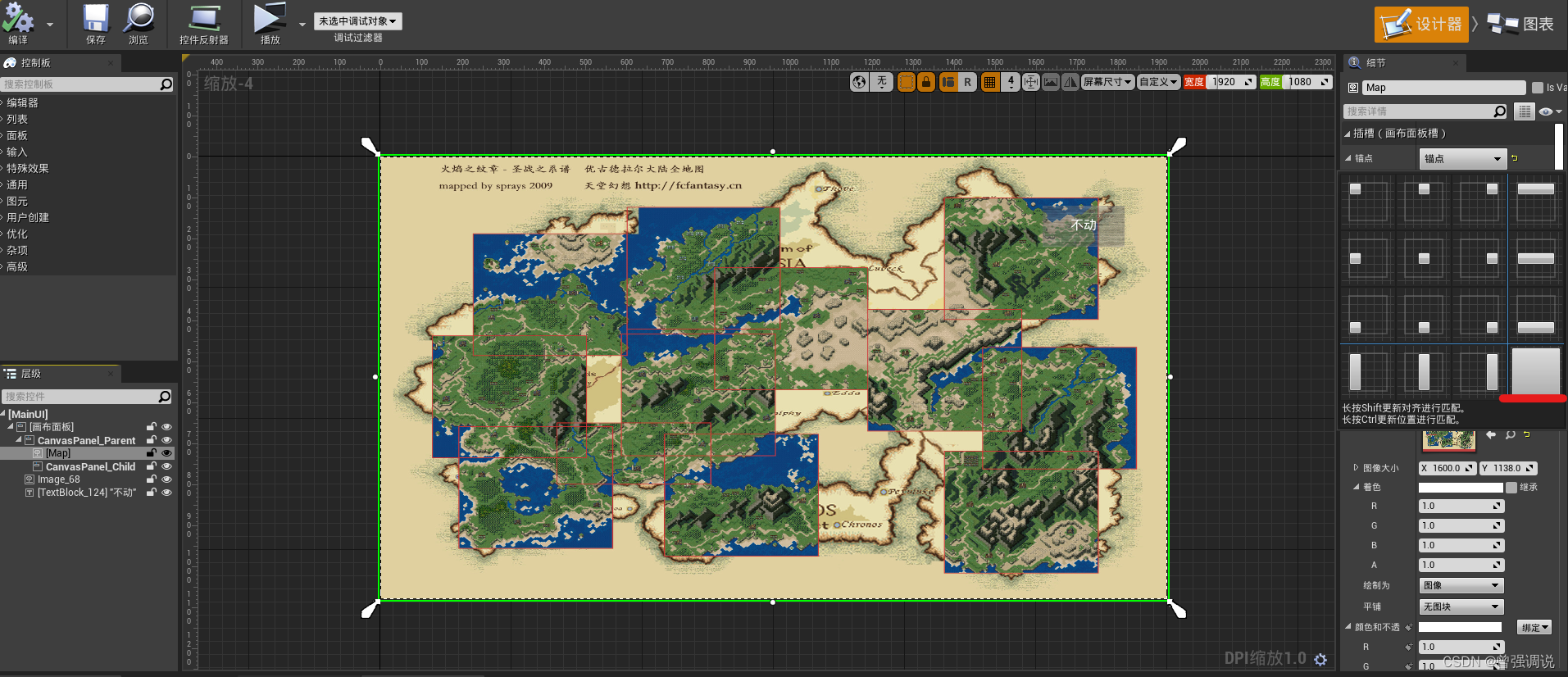

新建一个MainUI，CanvasPanel_Parent存放地图和CanvasPanel_Child，注意MainUI锚点为左上角，否则无法正确获取大小与位置，Map为要缩放和拖拽的地图，CanvasPanel_Child存放小图标，Map和CanvasPanel_Child锚点为铺满全屏，否则缩放会有问题，Image和TextBlock为固定ui，用来对比操作是否正确，不重要。
在这里插入图片描述

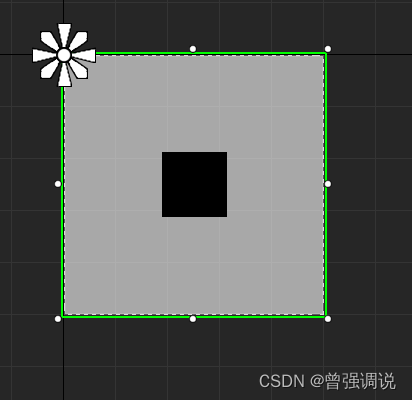

新建ChildUI，用做小图标，大小为20*20（可随意），只需要两张图片即可在这里插入图片描述

添加小图标

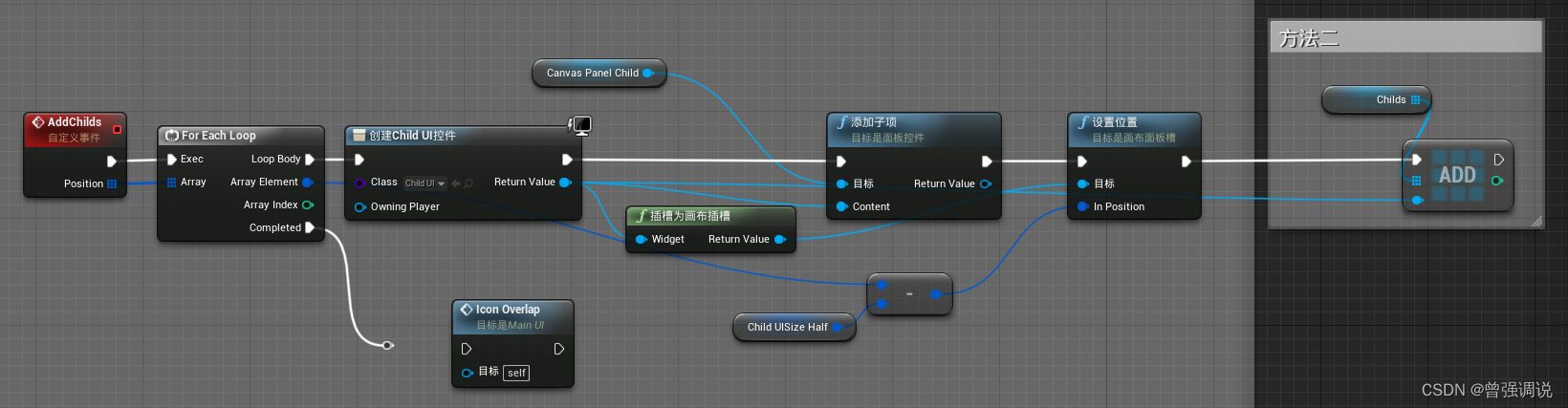

position为图标位置的二维数组，ChildUISizeHalf为子UI的大小的一半，这里为10*10。Icon Overlap为后续图标重叠的方法，暂时不需要连。
在这里插入图片描述

地图缩放

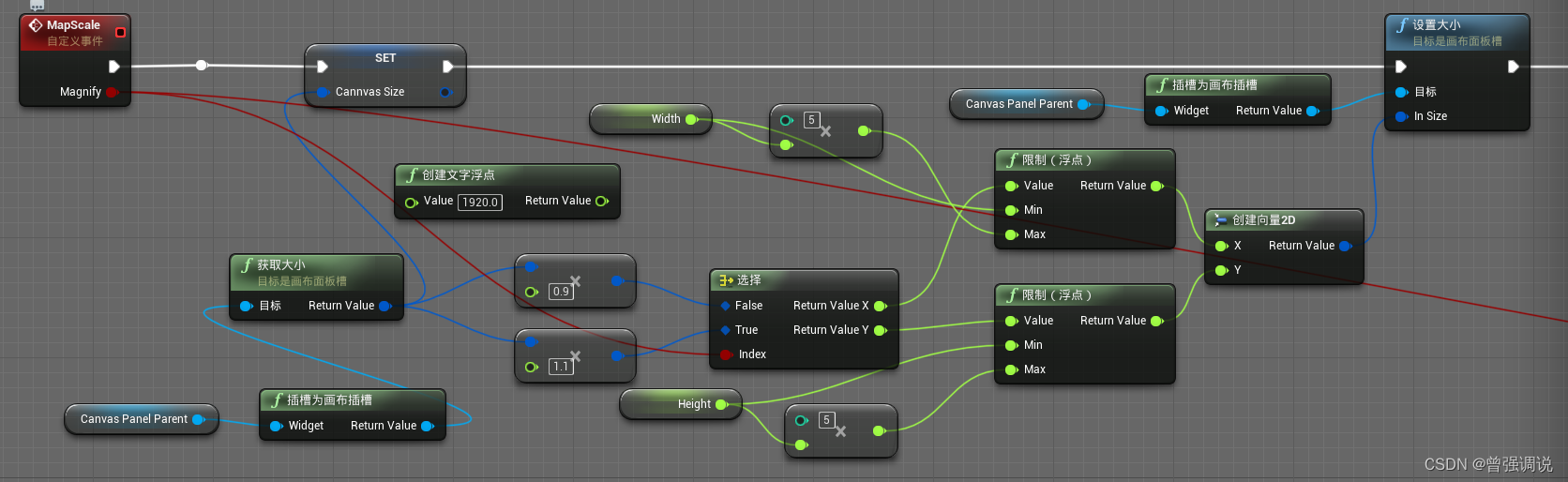

首先设置大小，Magnify布尔值判断是放大还是缩小，放大则为1.1倍，缩小则为0.9倍。总的限制在1-5倍，width为原视口宽，这里值1920，height为原视口高，这里值为1080。
在这里插入图片描述

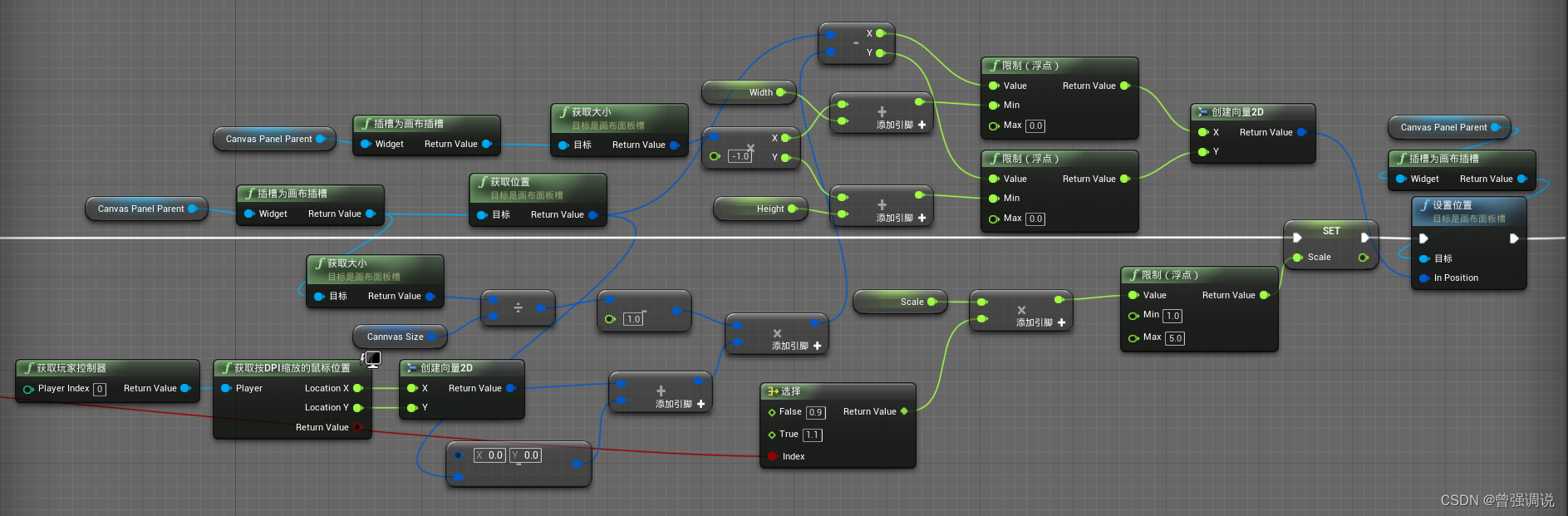

然后因为大小改变了，需要调整CanvasPanel_Parent的位置，用scale来存储缩放的值方便后续使用。位置和大小的获取与计算都是为了以鼠标为中心进行放大，并且确保缩小后ui不会露出边界之外。
在这里插入图片描述

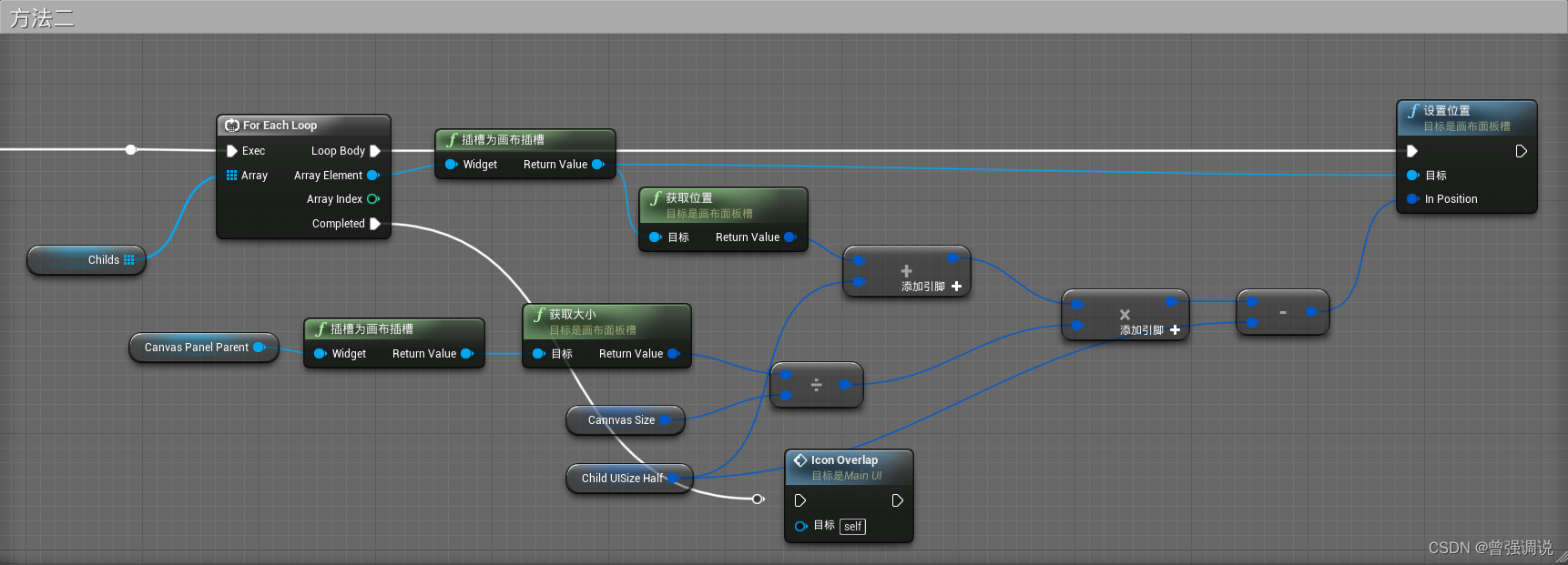

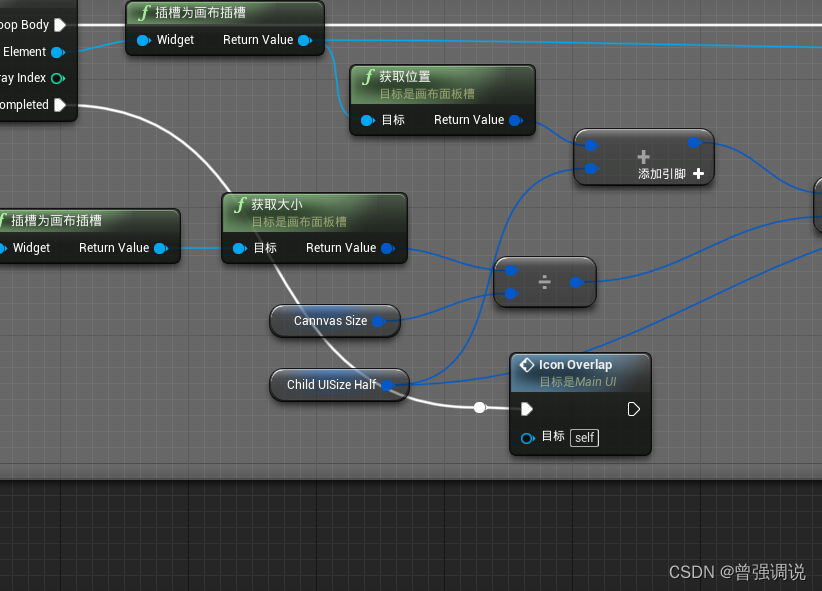

每次缩放调整了CanvasPanel_Parent之后，小图标的位置也需要更新，ChildUISizeHalf为小图标的一半大小，这里为10*10。
在这里插入图片描述

地图拖拽

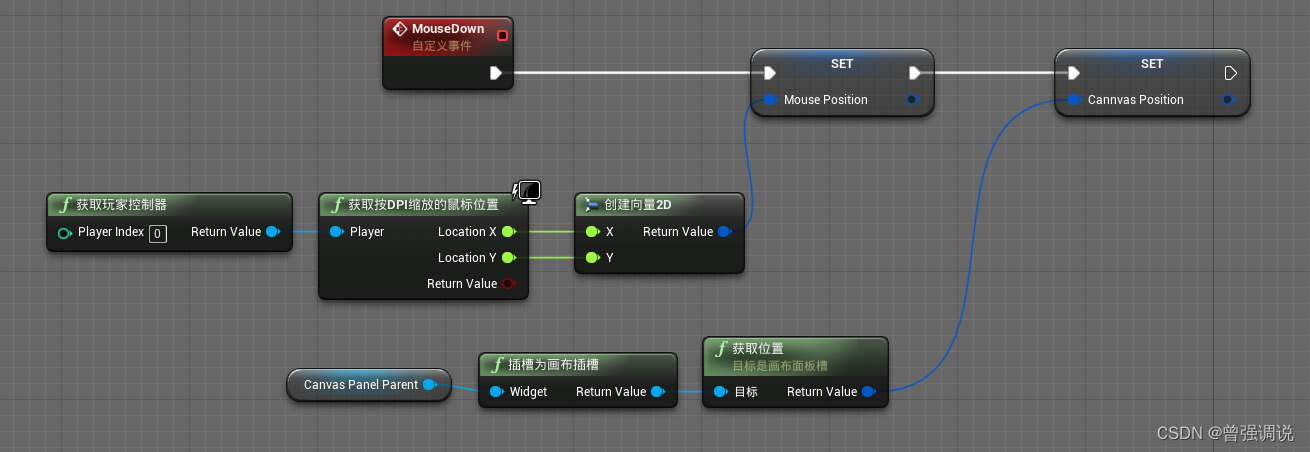

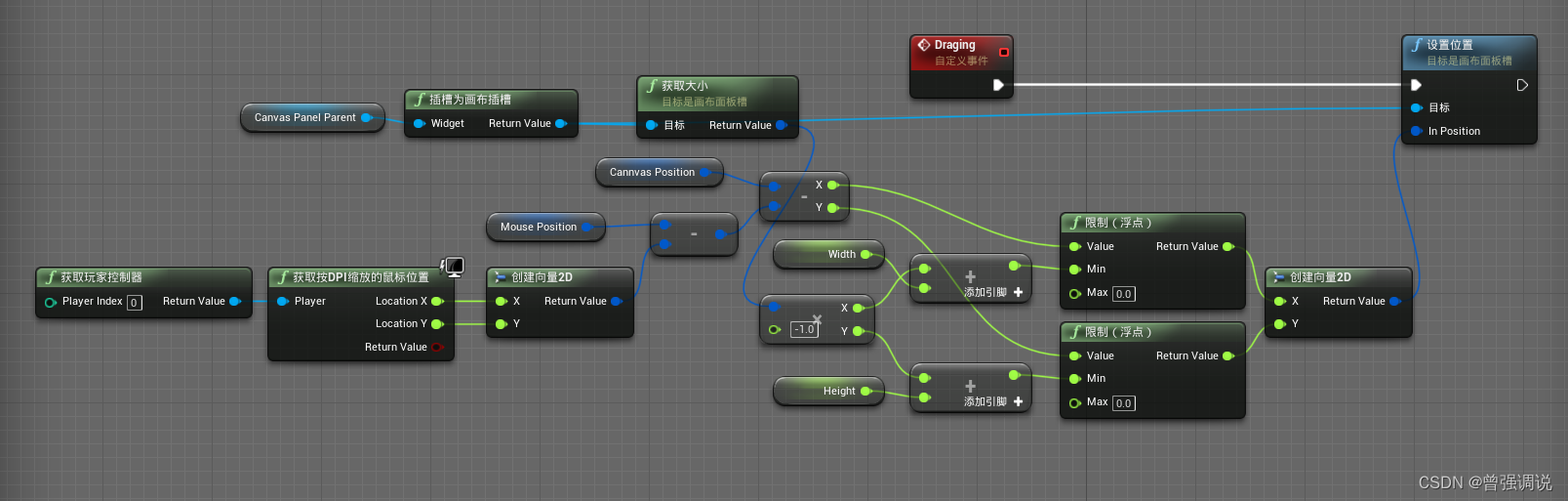

两个方法即可
在这里插入图片描述
在这里插入图片描述

实现部分

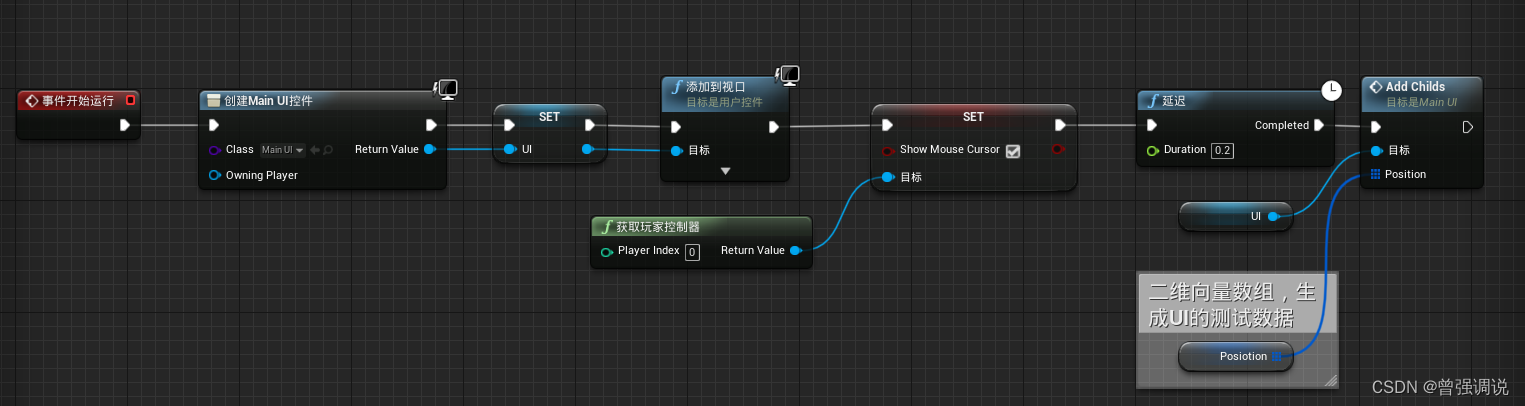

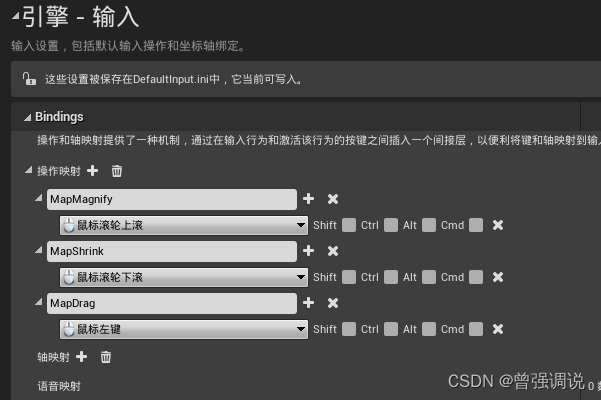

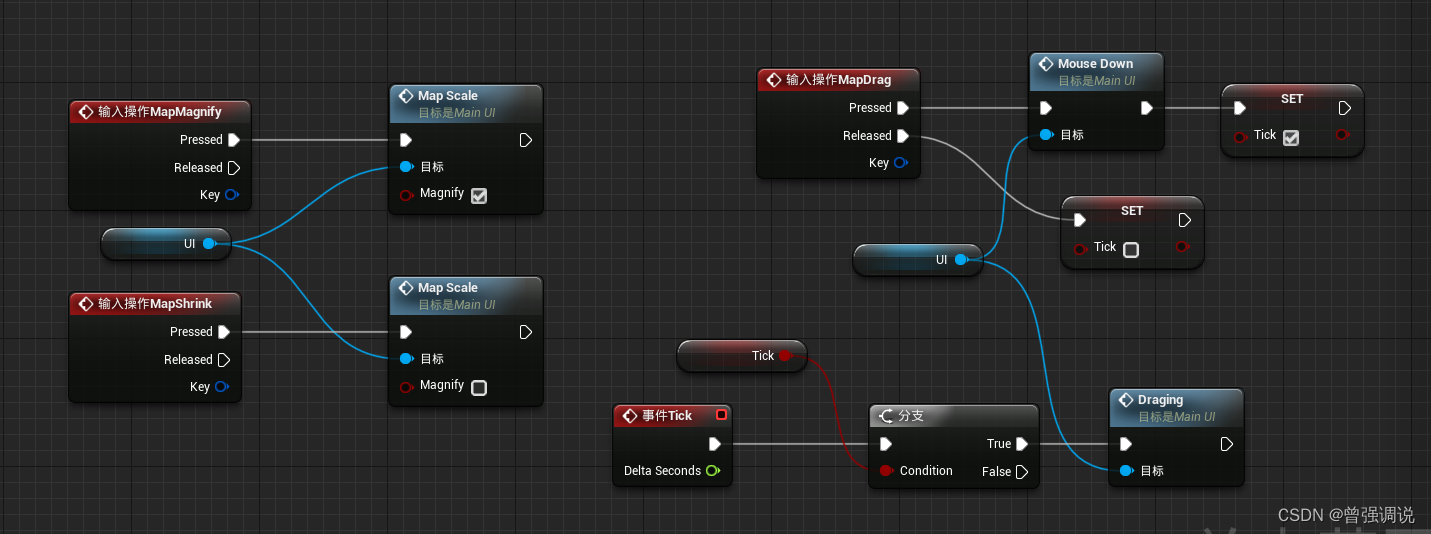

在关卡蓝图调用MainUI对应方法
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

效果展示

在这里插入图片描述

小图标的重合显示

简单的以区域划分的方式重合，所以不会很自然。

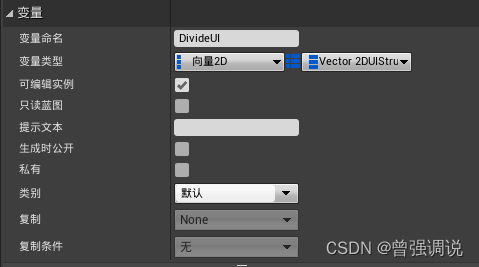

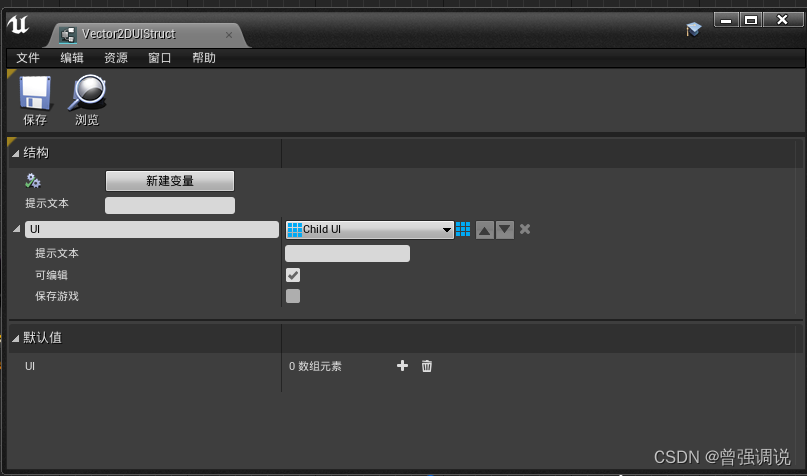

在MainUI里面新建一个存放ChildUI数组的结构体，以及以vector2d为key，结构体为value的变量。
在这里插入图片描述在这里插入图片描述

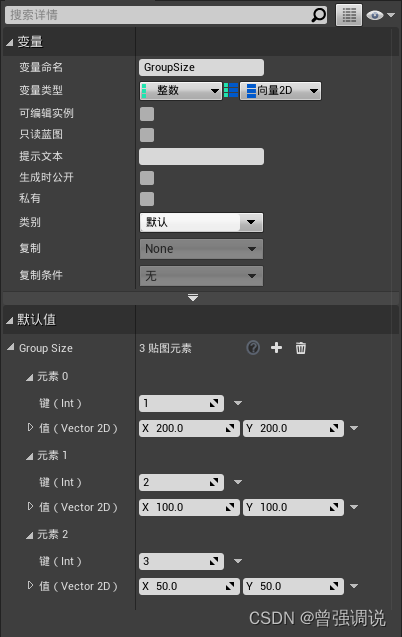

创建用来确定缩放后小图标重叠的层级依据和范围大小的变量
在这里插入图片描述

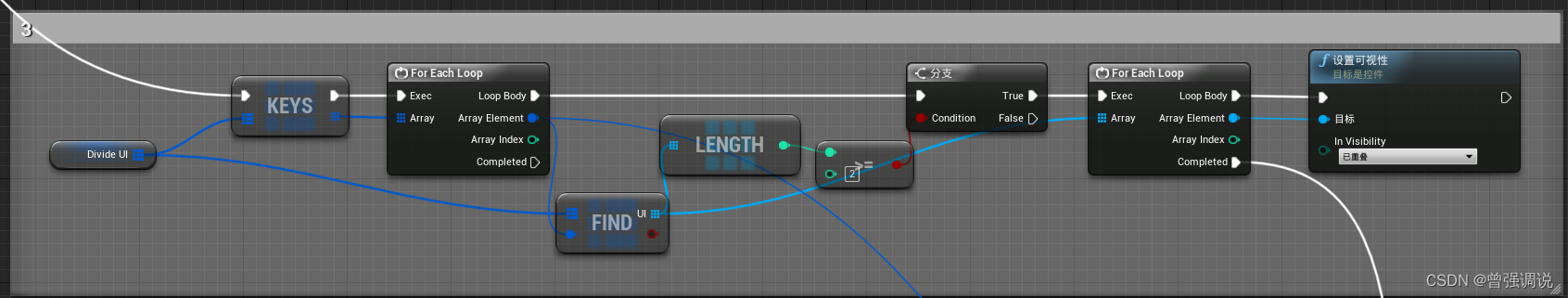

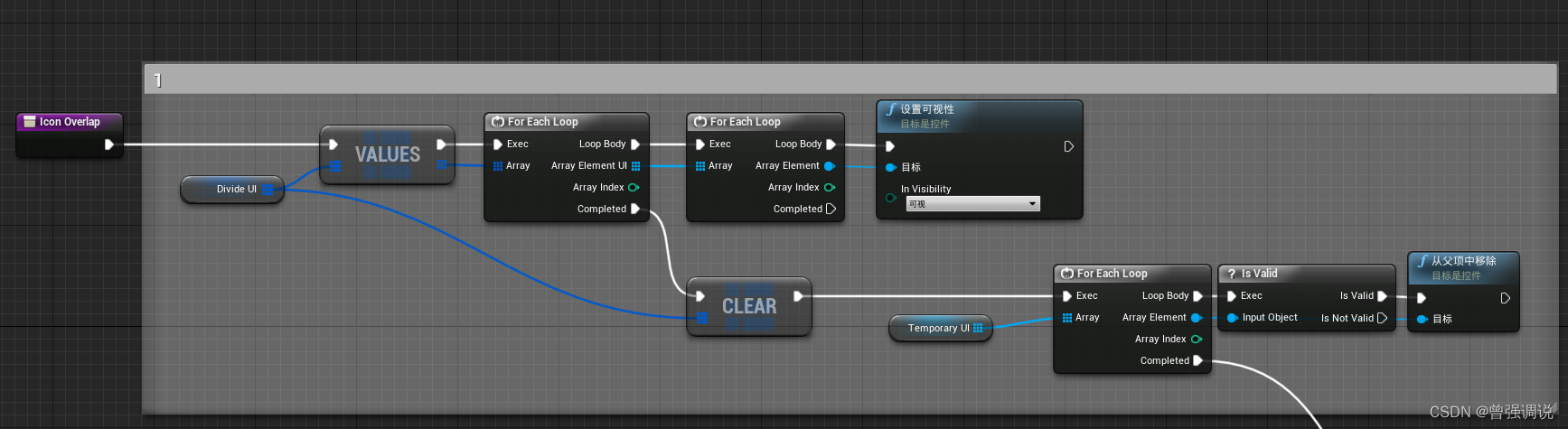

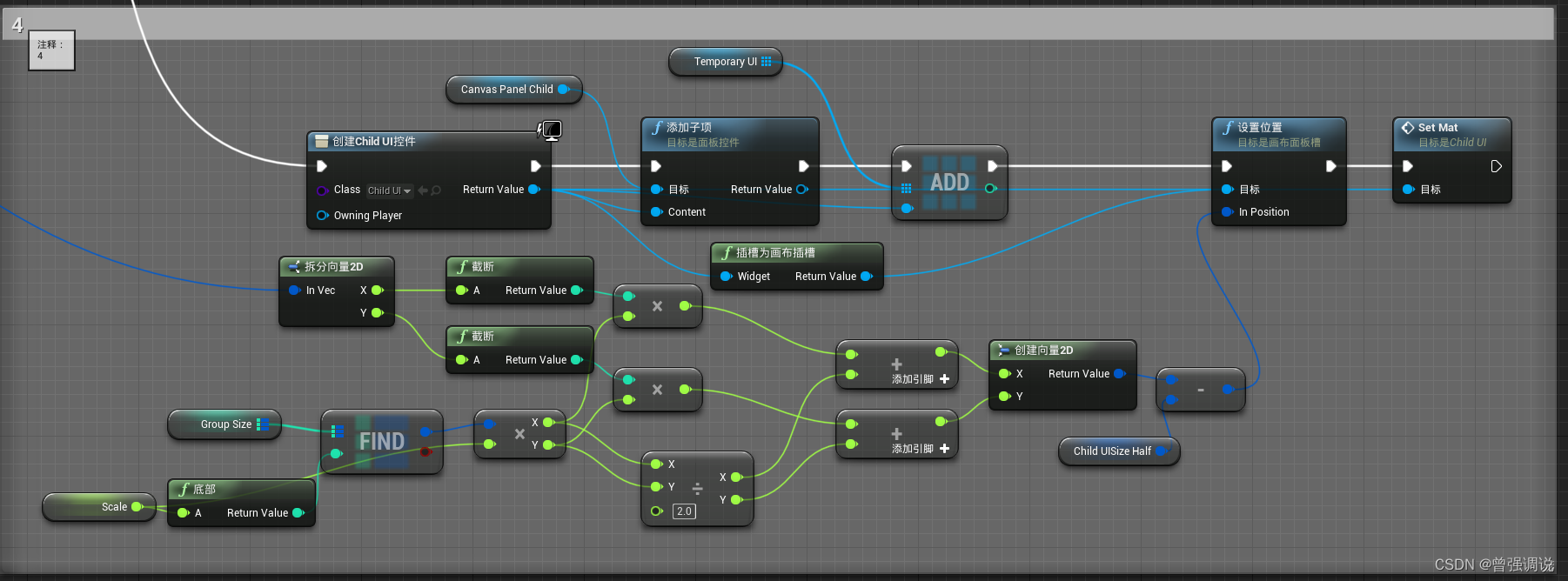

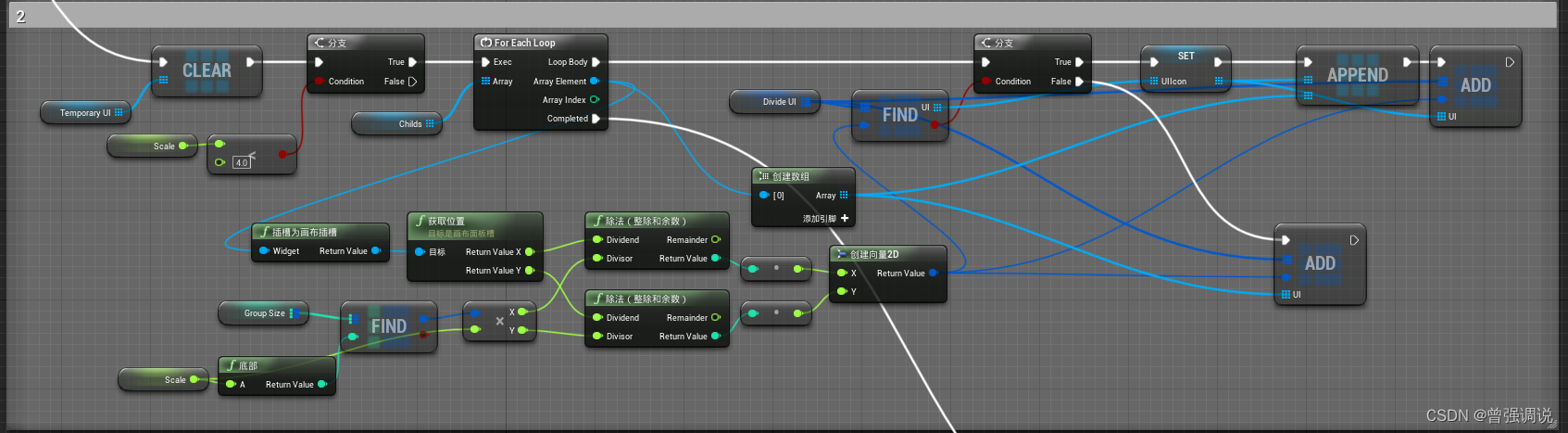

下面是Icon Overlap方法的逻辑，TemporaryUI为ChildUI的数组
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

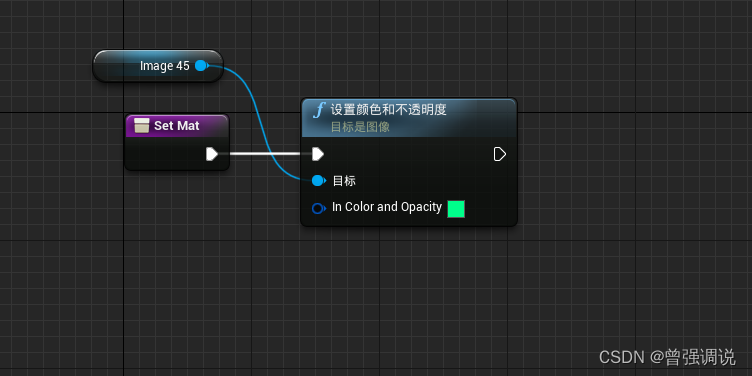

在子UI里简单改一下颜色用来区分
在这里插入图片描述

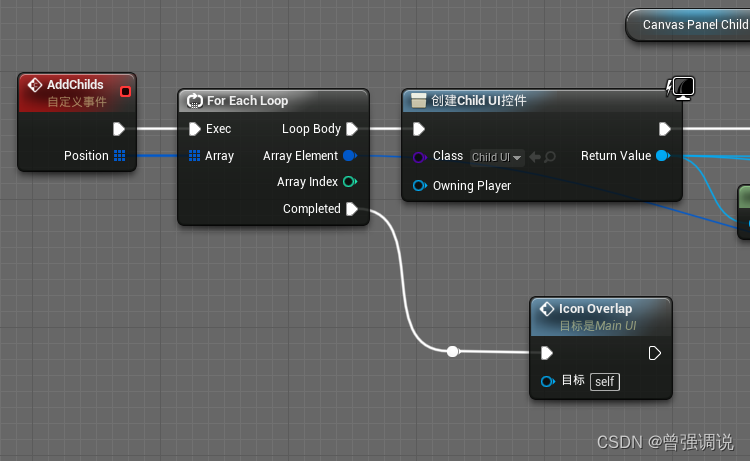

最后在添加小图标之后和每次缩放之后调用
在这里插入图片描述
在这里插入图片描述

效果展示

在这里插入图片描述
