BGP、MPLS、VRF实验

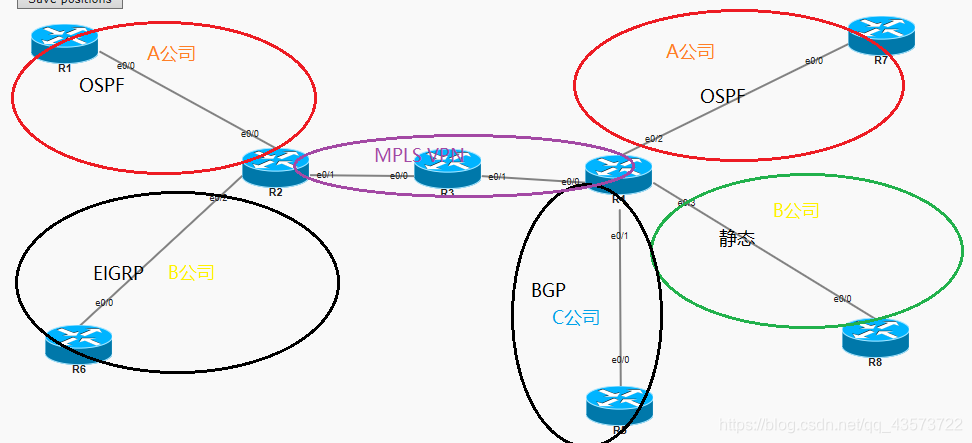

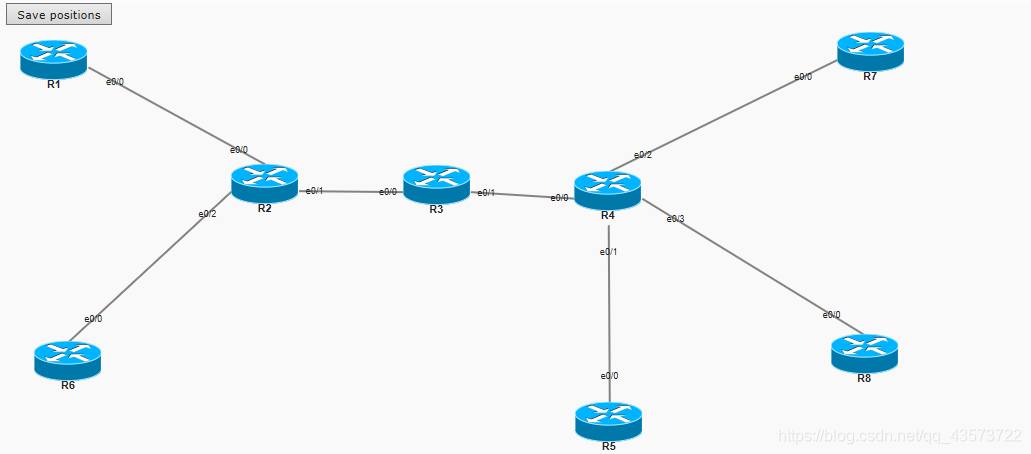

其中R2,R3,R4为运营商，R1和R7为A公司，R6和R8为B公司，R5为C公司。
要求：R1和R7之间可以互通，R6和R8之间可以互通，R5和R1，R6可以互通，R2和R4建立IBGP邻居关系

1、R2、R3、R4为运营商路由器，使用IGP协议使内部全网可达，然后R2和R4建立IBGP邻居关系，此时由于R3没有起BGP，所以出现了BGP的路由黑洞，当R2路由传递至R3，R3会将私网路由丢弃，此时需要依靠MPLS的标签交换技术来解决，在2层和3层之间通过贴标签来解决BGP的路由黑洞
2、在R2和R4上分别针对不同的公司起VRF，A公司起OSPF协议，当R1的路由传到R2上时，由于在运营商内部传递私网路由需要靠BGP来传递，所以在R2上需要将OSPF重发布入BGP中，使得R1路由继续传递至R4上，R4将路由传递至R7则需要将BGP重发布进OSPF中。
3、当R7向R1传递路由时，则需要在R4上将OSPF重发布入BGP中，在R2上将BGP重发布入OSPF中。

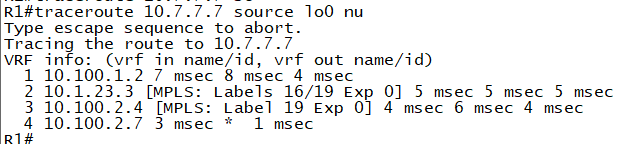

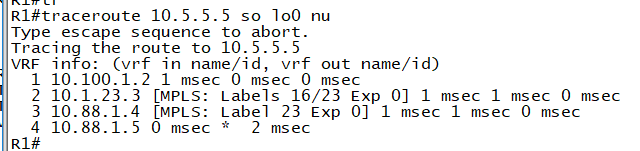

做完这些后，两个不同地区的A公司就可以通过MPLS VPN实现互通，B公司和C公司同理可实现，实验结果如下：
