企业网三层架构

本文详细介绍了企业网三层架构的配置过程,包括IP地址划分、接口聚合、VLAN、STP、SVI、DHCP配置,以及内外网互通的NAT和缺省路由设置。通过实例展示了如何实现交换机和路由器的冗余备份,确保网络稳定性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

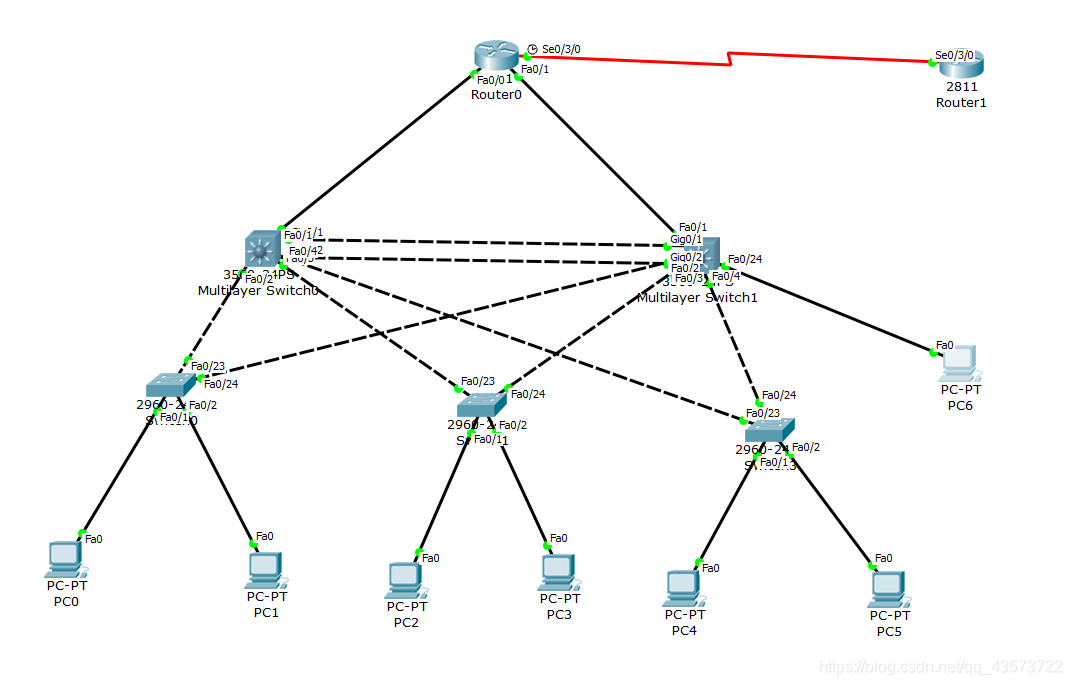

在这里插入图片描述

在这里插入图片描述

首先划分IP地址,这个拓扑IP比较简单,R1与R2公网地址,R1与SW1之间用172.16.0.0/24,R1与SW2之间用172.16.1.0/24,然后SW1的SVI为172.16.2.0/4,SW2的SVI为172.16.3.0/24。

第一步SW1与SW2之间做channel
SW1(config)#int range g0/1-2
SW1(config-if-range)#shutdown
由于生成树的原因SW1与SW2之间连接两条线则必会有一个接口被阻塞,启用channel前先将两台交换机的接口shutdown,当启用channel后再打开接口,channel才能真正生效,不然还是相当于一条链路,不能起到带宽叠加的作用。
SW1(config-if-range)#channel-group 1 mode on

SW2(config)#int range g0/1-2
SW2(config-if-range)#shutdown
SW2(config-if-range)#no switchport
SW2(config-if-range)#channel-group 1 mode on
SW2(config-if-range)#no shutdown
SW1(config-if-range)#no shutdown

起trunk
SW1(config)#int range f0/1-3
SW1(config-if-range)#switchport trunk encapsulation dot1q 三层交换机需先修改封装模式为dot1q
SW1(config-if-range)#switchport mode trunk

SW2(config)#int range f0/1-2
SW2(config-if-range)#switchport trunk encapsulation dot1q
SW2(config-if-range)#switchport mode trunk

起VTP并创建VLAN:
SW1(config)#vtp do
