IP Sec 小练习

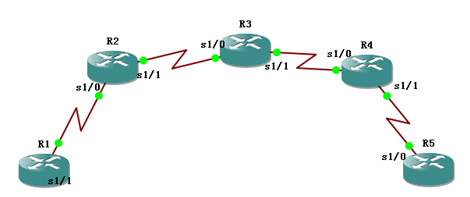

一、基本配置：R1-R5的IP地址、改名、并让R1和R5模拟PC

R1(config)#int s1/1

R1(config-if)#ip add 10.1.1.1 255.255.255.0

R1(config-if)#no shu

R1(config)#ho PC1（改名）

PC1(config)#no ip routing（关闭其路由功能）

PC1(config)#ip default-gateway 10.1.1.254 （指定PC1的网关）



R2(config)#int s1/0

R2(config-if)#ip add 10.1.1.254 255.255.255.0

R2(config-if)#no shu

R2(config)#int s1/1

R2(config-if)#ip add 23.1.1.1 255.255.255.0

R2(config-if)#no shu



R3(config)#int s1/0

R3(config-if)#ip add 23.1.1.2 255.255.255.0

R3(config-if)#no shu

R3(config)#int s1/1

R3(config-if)#ip add 34.1.1.1 255.255.255.0

R3(config-if)#no shu



R4(config)#int s1/0

R4(config-if)#ip add 34.1.1.2 255.255.255.0

R4(config-if)#no shu

R4(config-if)#int s1/1

R4(config-if)#ip add 192.168.1.1 255.255.255.0

R4(config-if)#no shu



R5(config)#ho PC2（改名）

PC2(config)#int s1/0

PC2(config-if)#ip add 192.168.1.2 255.255.255.0

PC2(config-if)#no shu

PC2(config)#no ip routing（关闭其路由功能）

PC2(config)#ip default-gateway 192.168.1.1（指定PC2的网关）



二、配置公网环境（R2-R4）运行EIGRP

R2(config)#router ei 90

R2(config-router)#no au

R2(config-router)#net 23.0.0.0



R3(config)#router ei 90

R3(config-router)#no au

R3(config-router)#net 23.0.0.0

R3(config-router)#net 34.0.0.0



R4(config)#router ei 90

R4(config-router)#no au

R4(config-router)#net 34.0.0.0

R4(config-router)#do ping 23.1.1.1（测试公网环境已通）

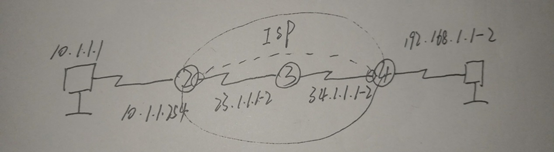

三、配置IP Sec（R2、R4做site -to-site）

R2(config)#access-list 100 permit ip host 10.1.1.1 host 192.168.1.2

（使用ACL匹配：只有在这两个终端访问时用ESP封装加密，其余正常上网）



定制IKE策略，协商第一阶段：

R2(config)#crypto isakmp policy 1（创建isakmp SA，序列号1）

R2(config-isakmp)#hash md5（校验算法）

R2(config-isakmp)#encryption 3des （加密算法）

R2(config-isakmp)#authentication pre-share（认证方式：选择共享秘钥，也可为数字签名）

 R2(config)#crypto isakmp key 6 liu address 34.1.1.2（对端IP地址）

                           （加密等级）  （共享秘钥）

第二阶段：选封装、选模式

R2(config)#crypto ipsec transform-set chun esp-3des esp-md5-hmac

R2(cfg-crypto-trans)#mode tunnel（选择模式）

R2(config)#crypto map yu 1 ipsec-isakmp

（配置名为“yu”的第一张map）

R2(config-crypto-map)#set peer 34.1.1.2

R2(config-crypto-map)#match address 100（匹配ACL）

R2(config-crypto-map)#set transform-set chun

R2(config)#int s1/1

R2(config-if)#crypto map yu（进入接口调用）

R2(config)#ip route 0.0.0.0 0.0.0.0 23.1.1.2（指一条缺省到公网上网）



对端R4上同理，就是匹配ACL不同

R4(config)#crypto isakmp policy 1

R4(config-isakmp)#hash md5

R4(config-isakmp)#encryption 3des

R4(config-isakmp)#authentication pre-share

R4(config-isakmp)#group 2

R4(config)#access-list 100 permit ip host 192.168.1.2 host 10.1.1.1

R4(config)#crypto isakmp key 6 liu address 23.1.1.1

R4(config)#crypto ipsec transform-set chun esp-3des esp-md5-hmac

R4(cfg-crypto-trans)#mode tunnel

R4(config)#crypto map yu 1 ipsec-isakmp

R4(config-crypto-map)#set peer 23.1.1.1

R4(config-crypto-map)#set transform-set chun

R4(config-crypto-map)#match address 100

R4(config)#int s1/0

R4(config-if)#crypto map yu

R4(config)#ip route 0.0.0.0 0.0.0.0 34.1.1.1



PC1#ping 192.168.1.2（测试能通）

R2#sho crypto isakmp sa（R2查看第一阶段）

IPv4 Crypto ISAKMP SA

dst             src             state          conn-id status

34.1.1.2        23.1.1.1        QM_IDLE           1001 ACTIVE

R2#sho crypto ipsec sa（R2查看第二阶段）
