本文介绍了STM32F103系列芯片中的不同定时器类型，包括通用、高级控制、基本定时器以及实时时钟等。在实践中，文章指导读者如何配置时钟树，使定时器工作在72MHz，并特别提到TIM2与APB1的关系。此外，文章还涉及了HAL库中定时器函数的使用以及GPIO的配置和中断处理，为读者提供了深入理解这些功能的基础知识。
先跟着这篇文章学习基础理论
keynote：

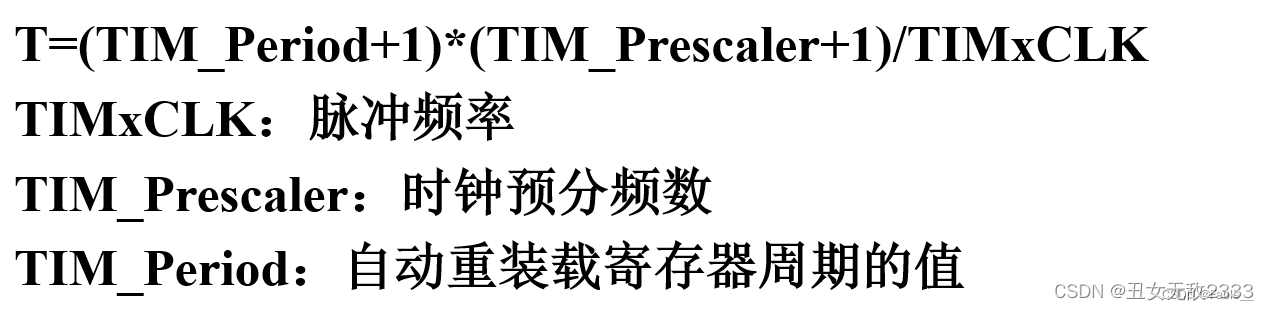

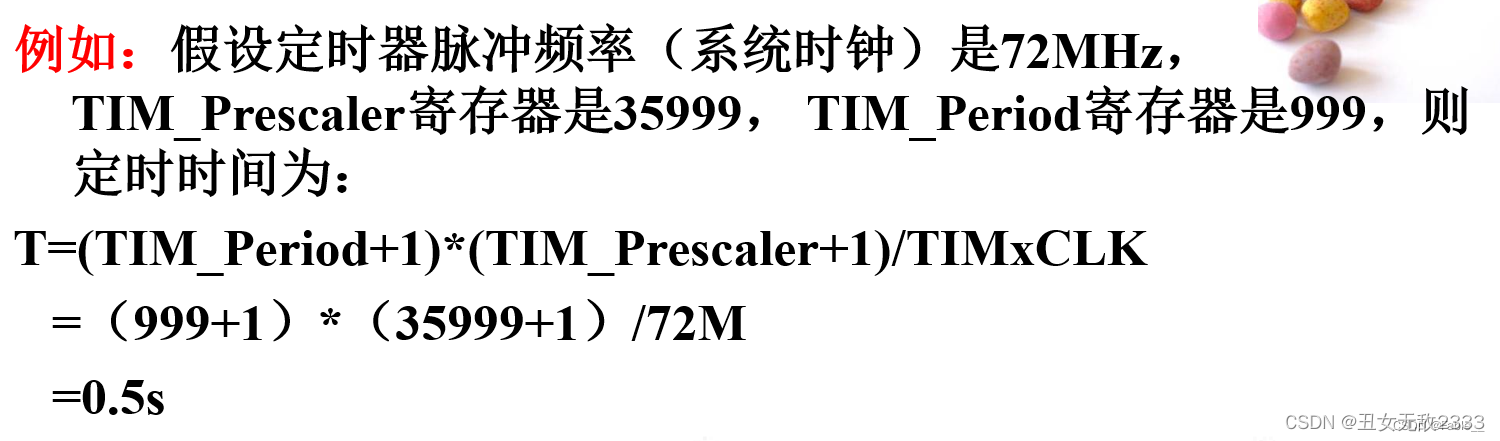

1、时间计算公式
attention：如果要10000分频，则预分频器的值为10000-1
2、定时器分类：
以STM32F103系列产品拥有的定时器类型：
4个通用定时器（TIM2~TIM5）
2个高级控制定时器（TIM1和TIM8），功能更强大
2个基本定时器（TIM6和TIM7），主要用于产生DAC触发信号
1个实时时钟（RTC）
2个看门狗定时器
1个系统滴答定时器（SysTick时钟），主要用于精确延时（delay函数）
开始实操

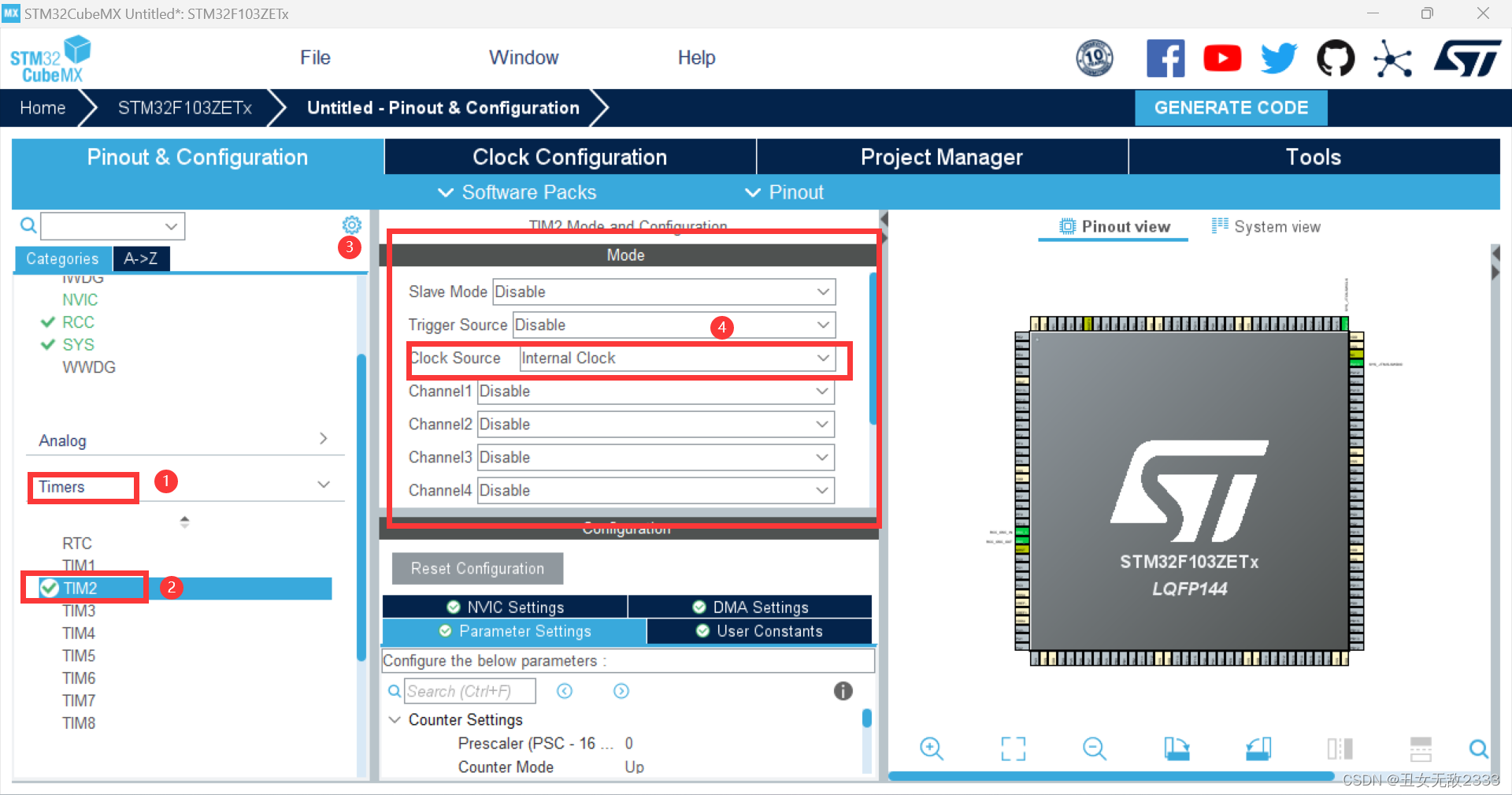

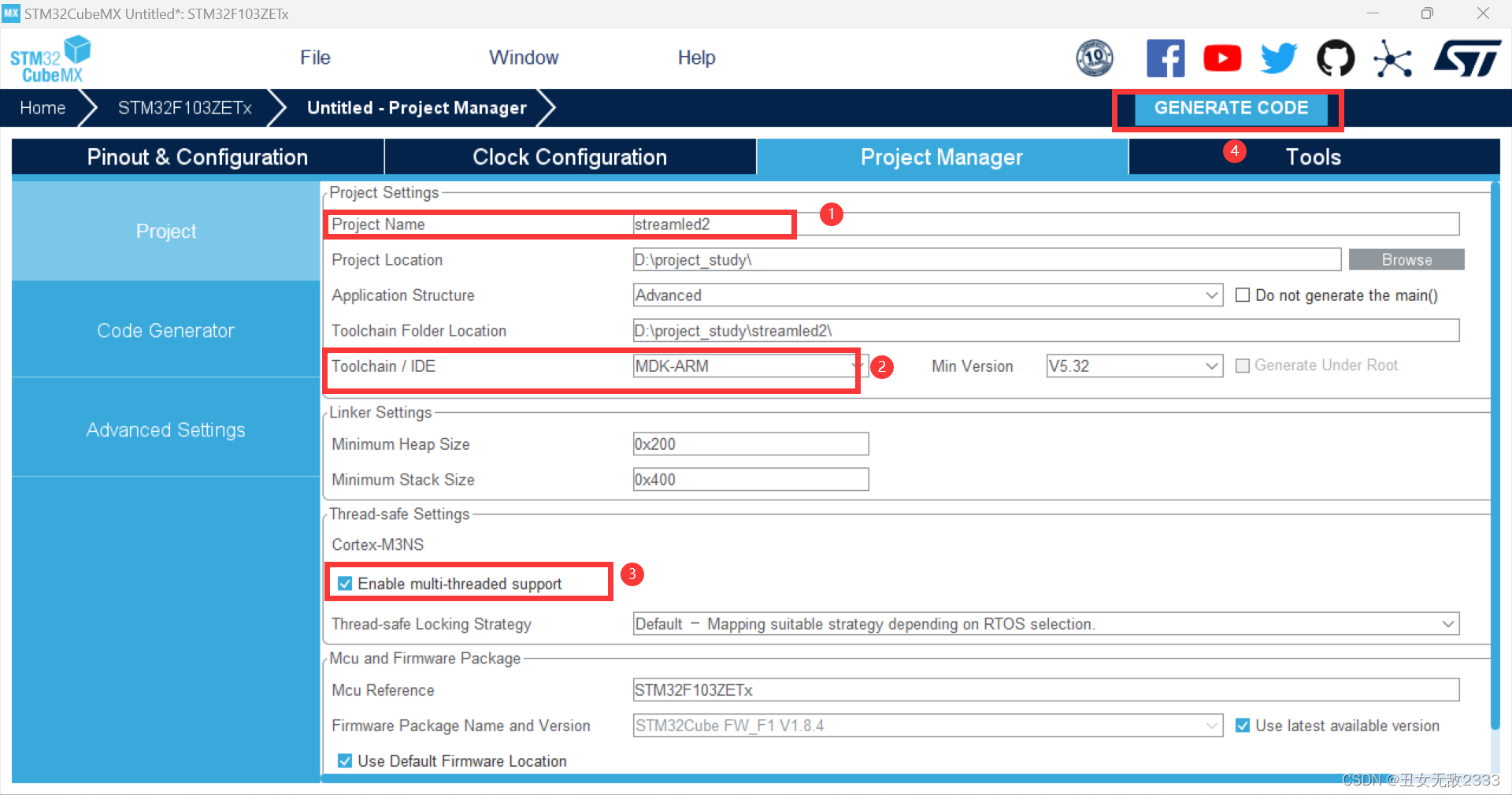

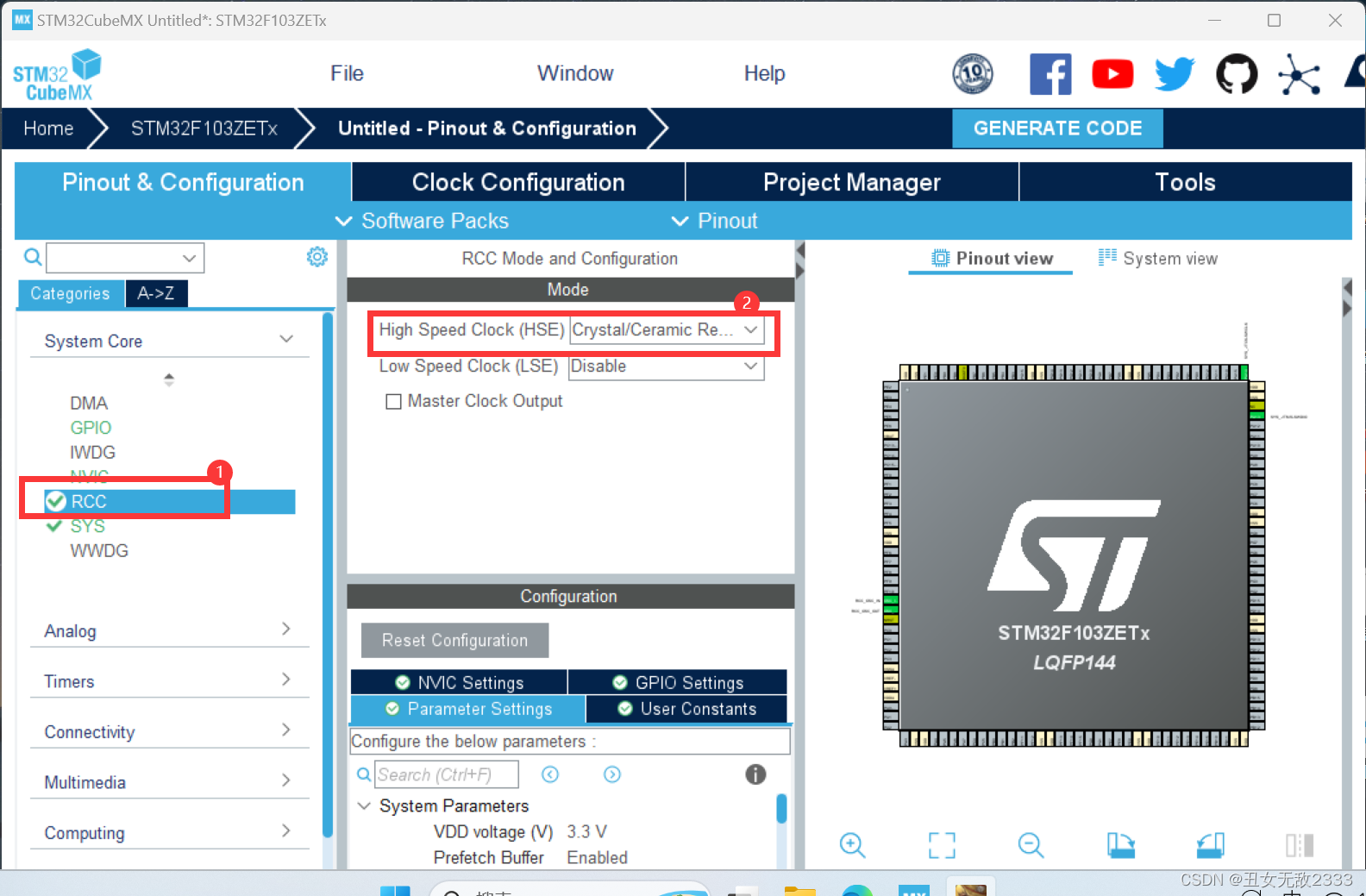

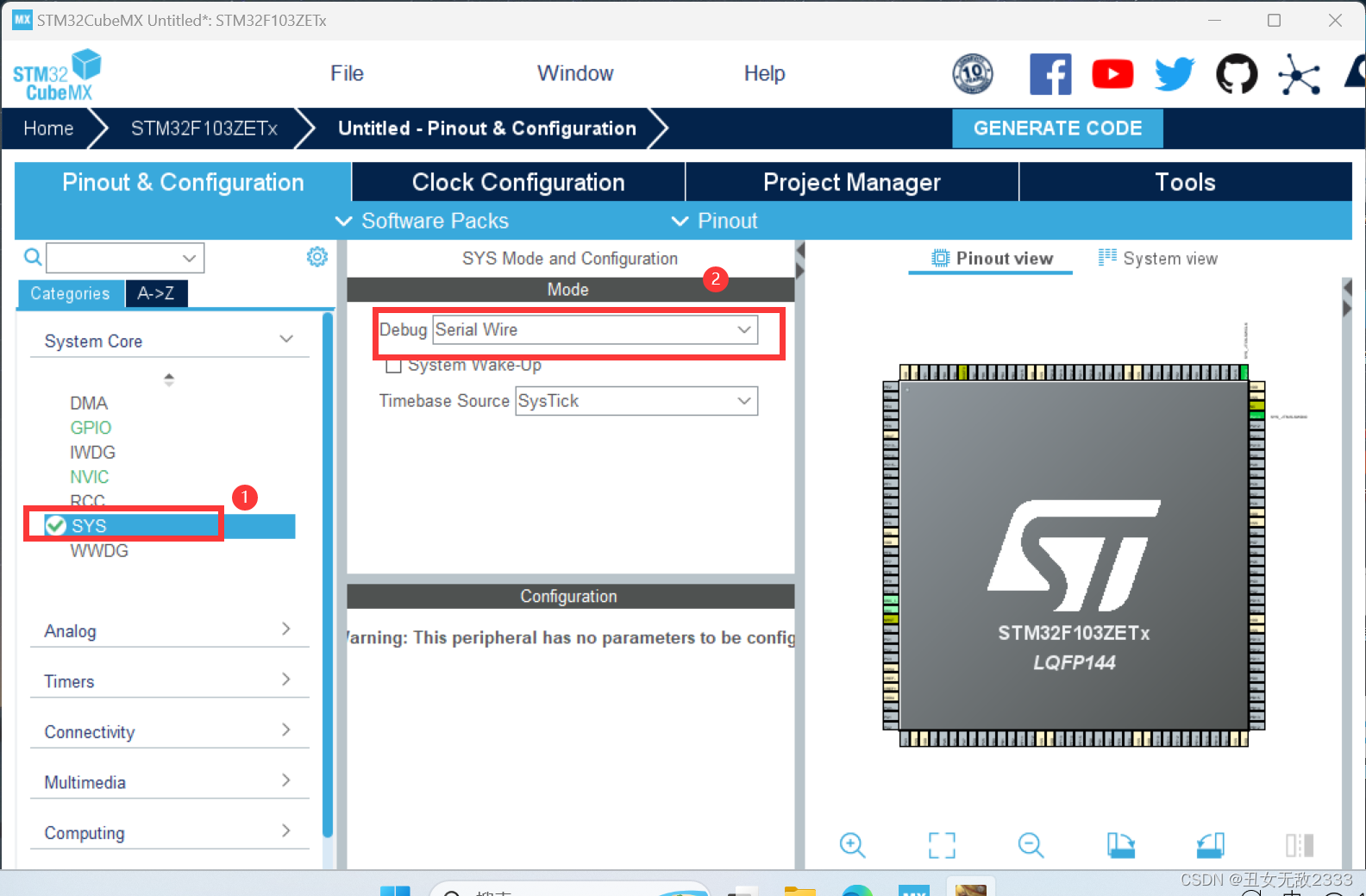

建立新工程，然后设置

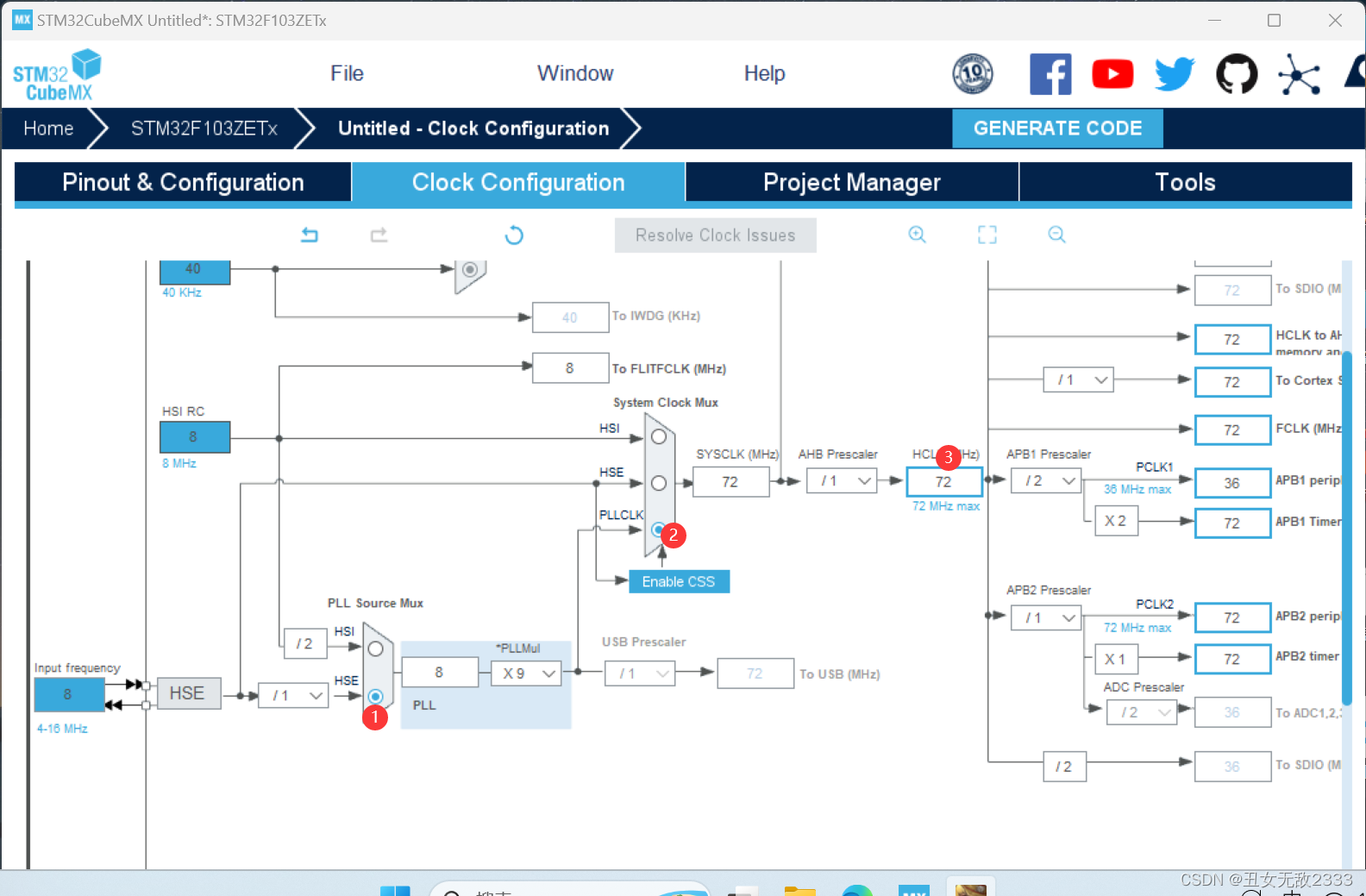

然后开始配置时钟树，设置如下图所示，使定时器主频为72MHz。而TIM2是挂接在APB1上的，所以也就是要让APB1这儿最终为72MHz（没太搞懂）

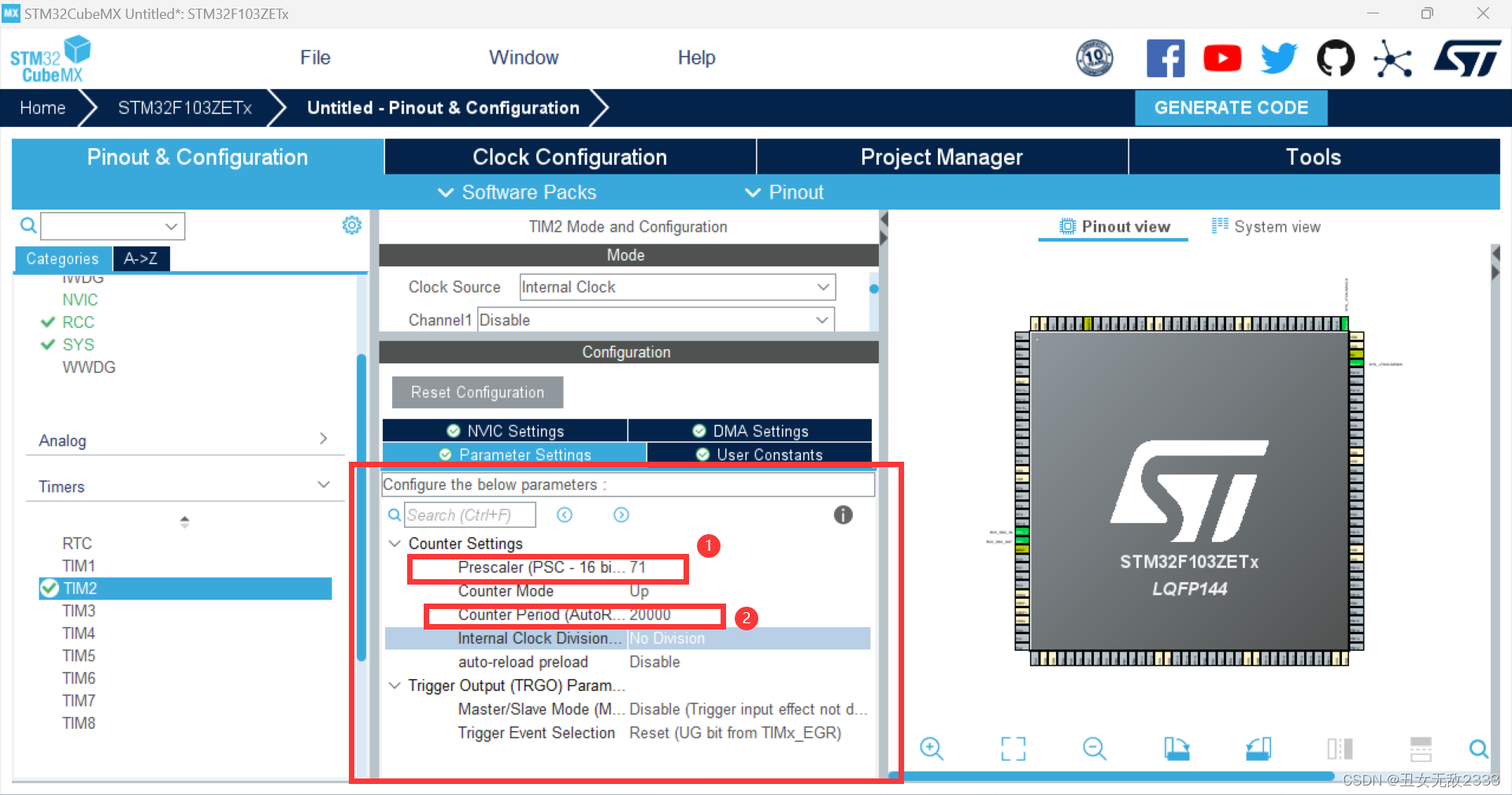

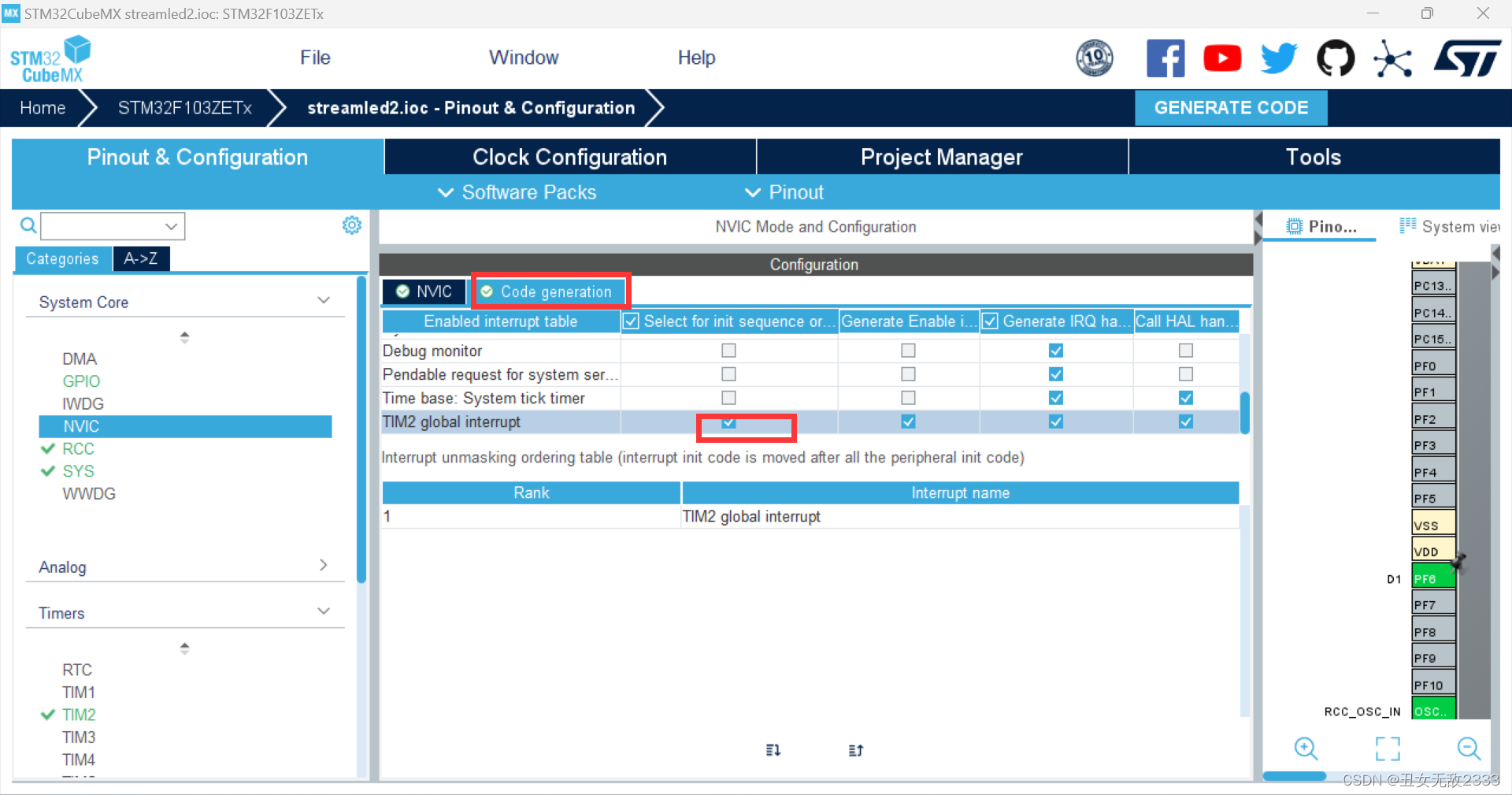

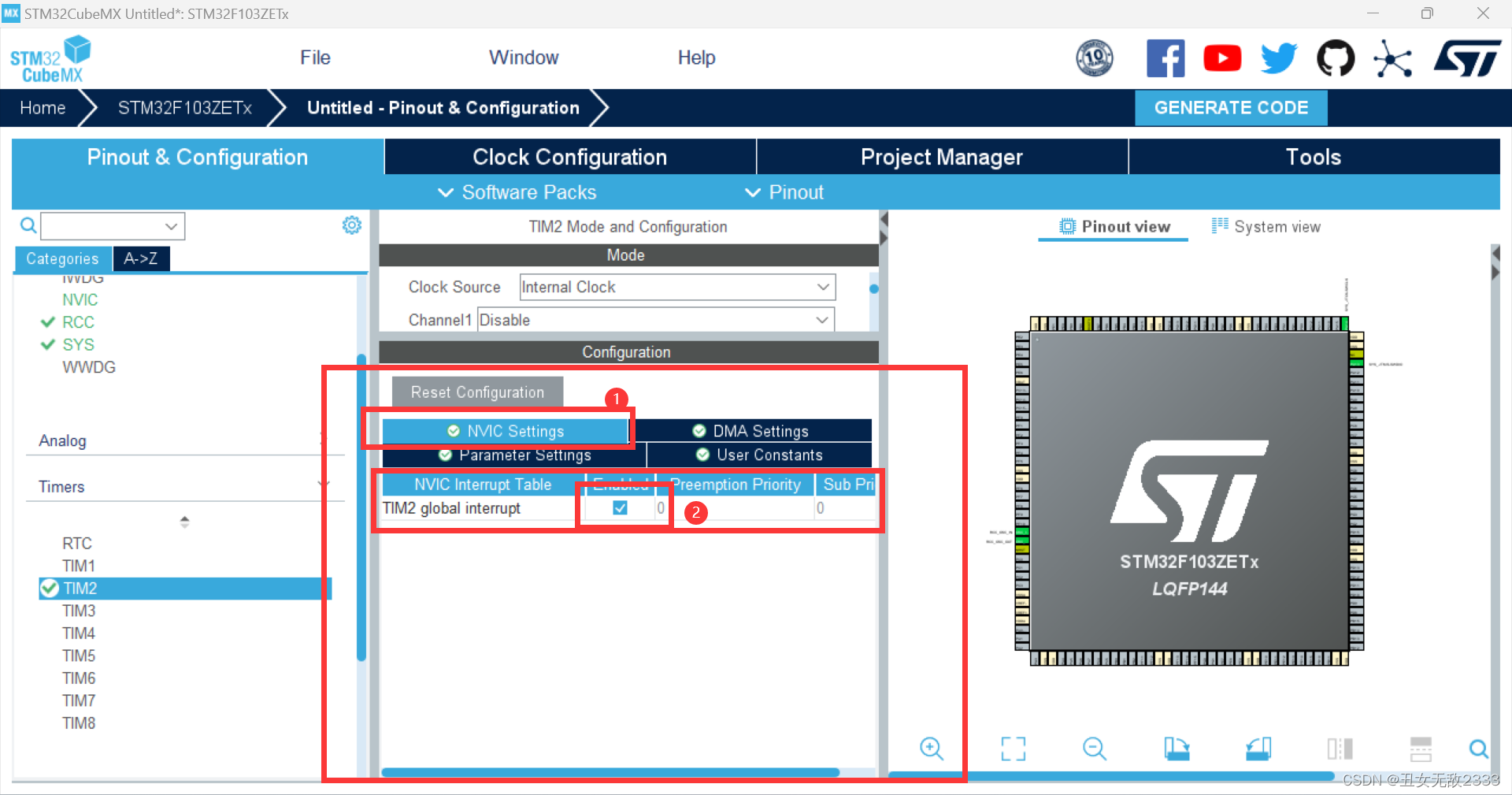

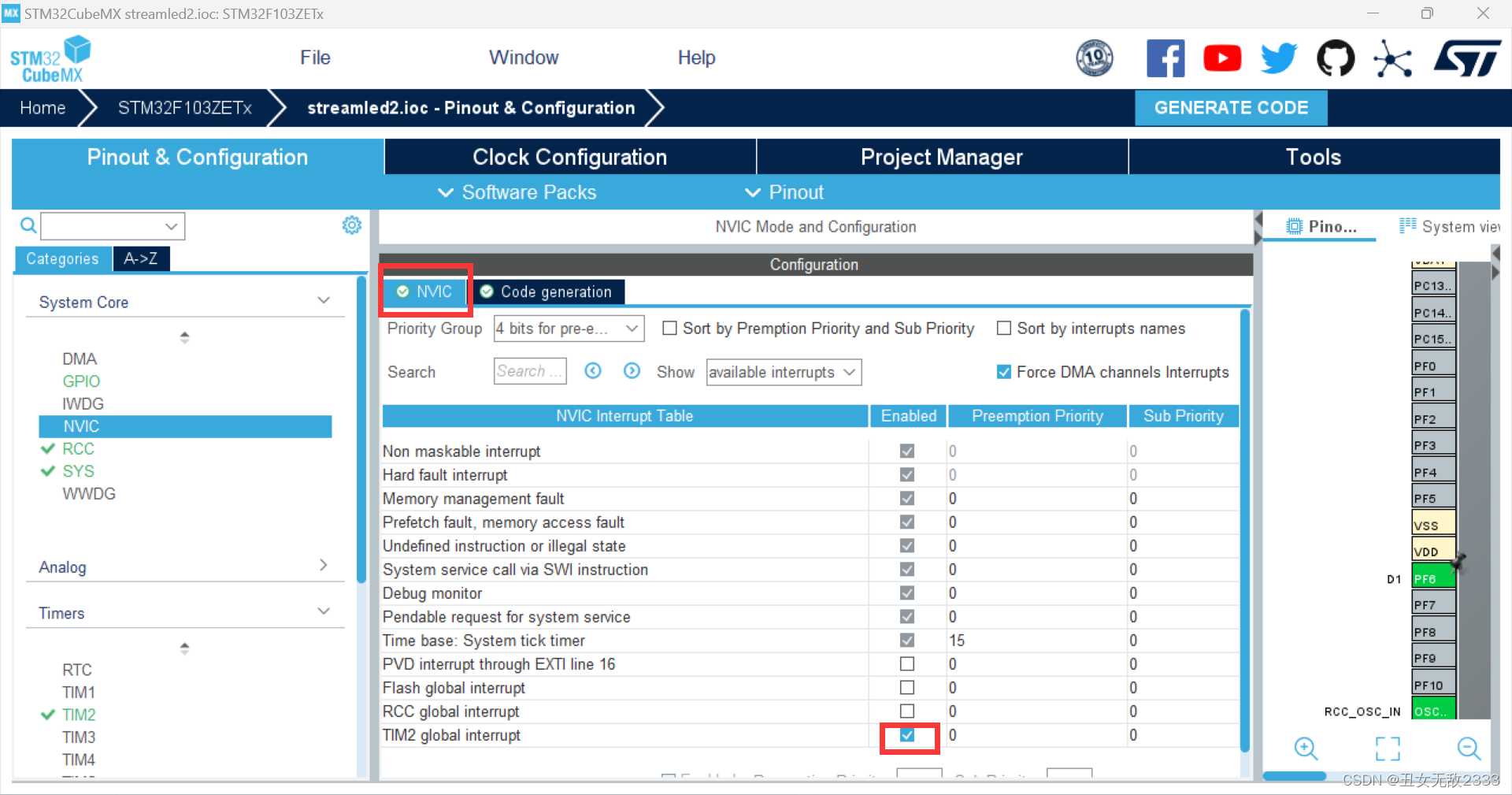

学这篇，跟我用的更贴切一些，跟着上一篇的中断事件略长，可以自己计算，也可以设置这个数

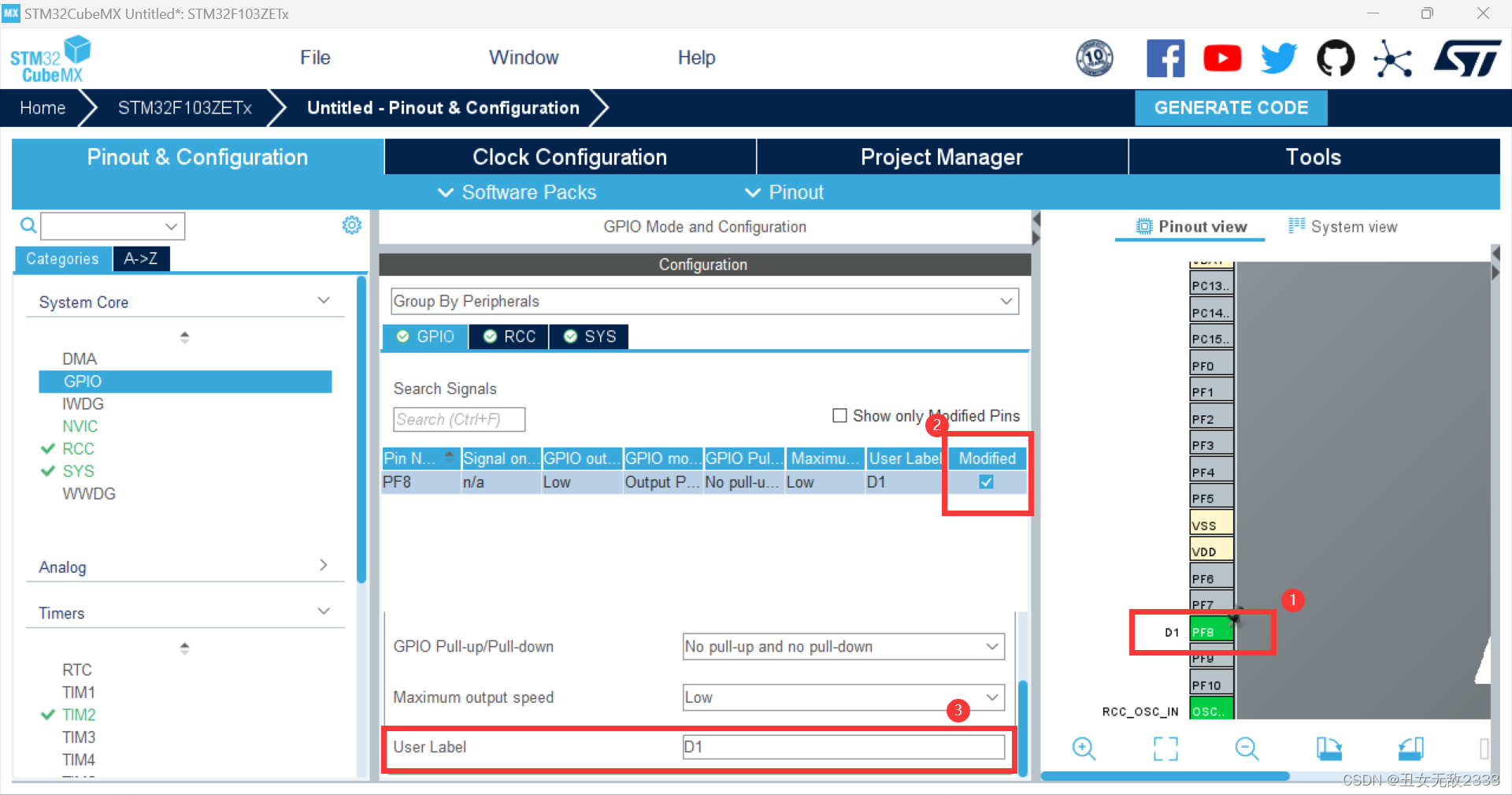

再设GPIO的灯

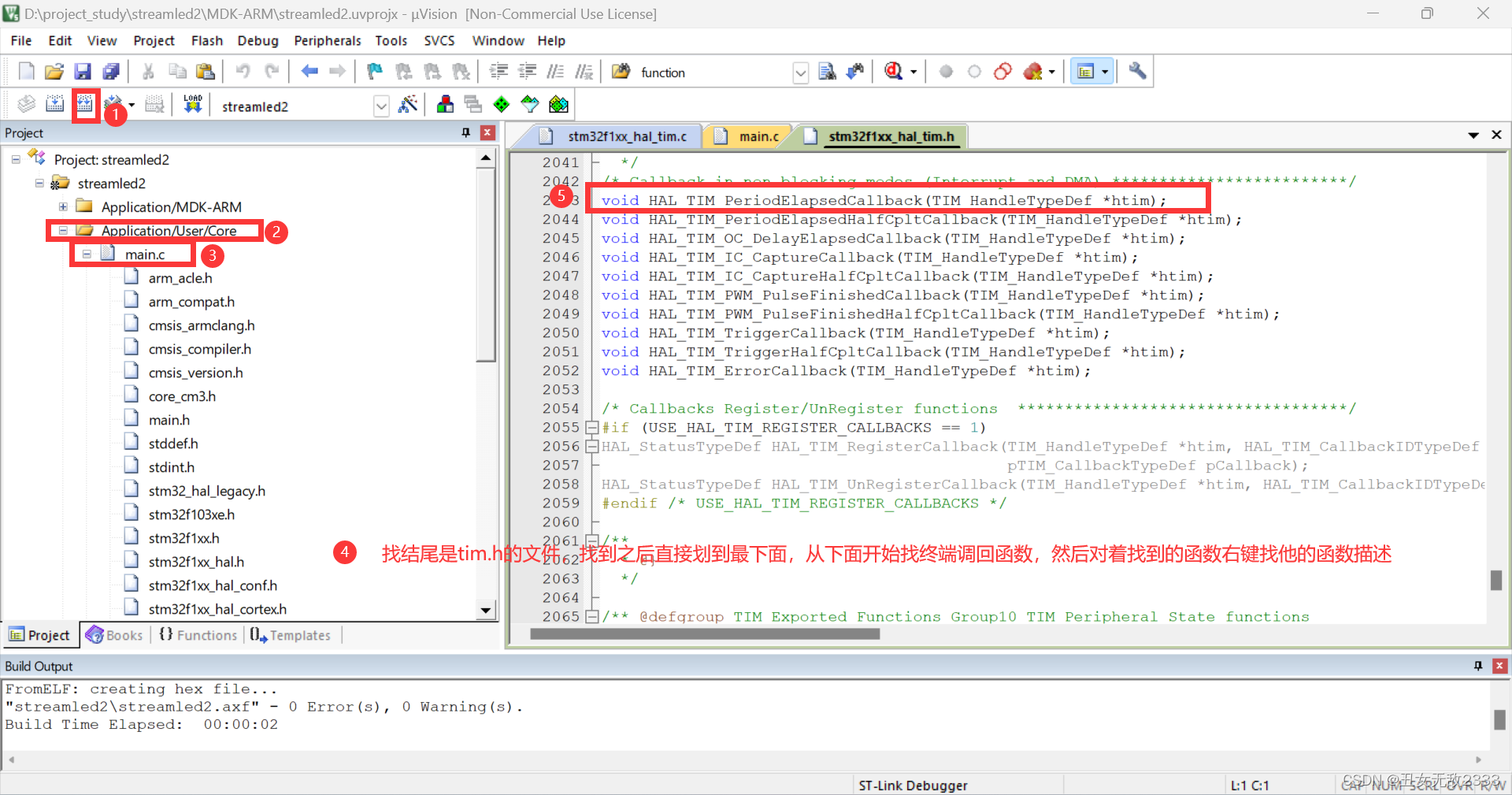

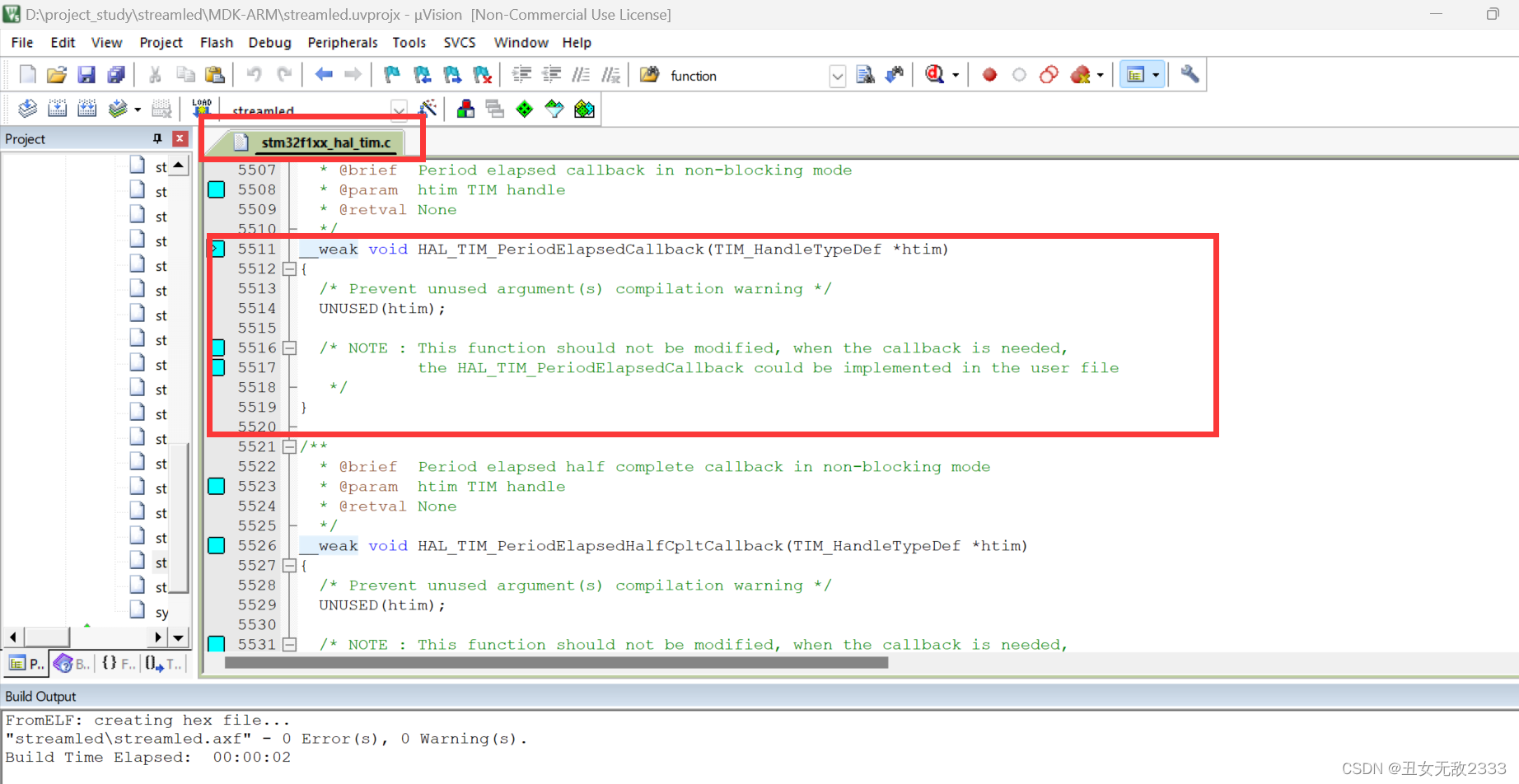

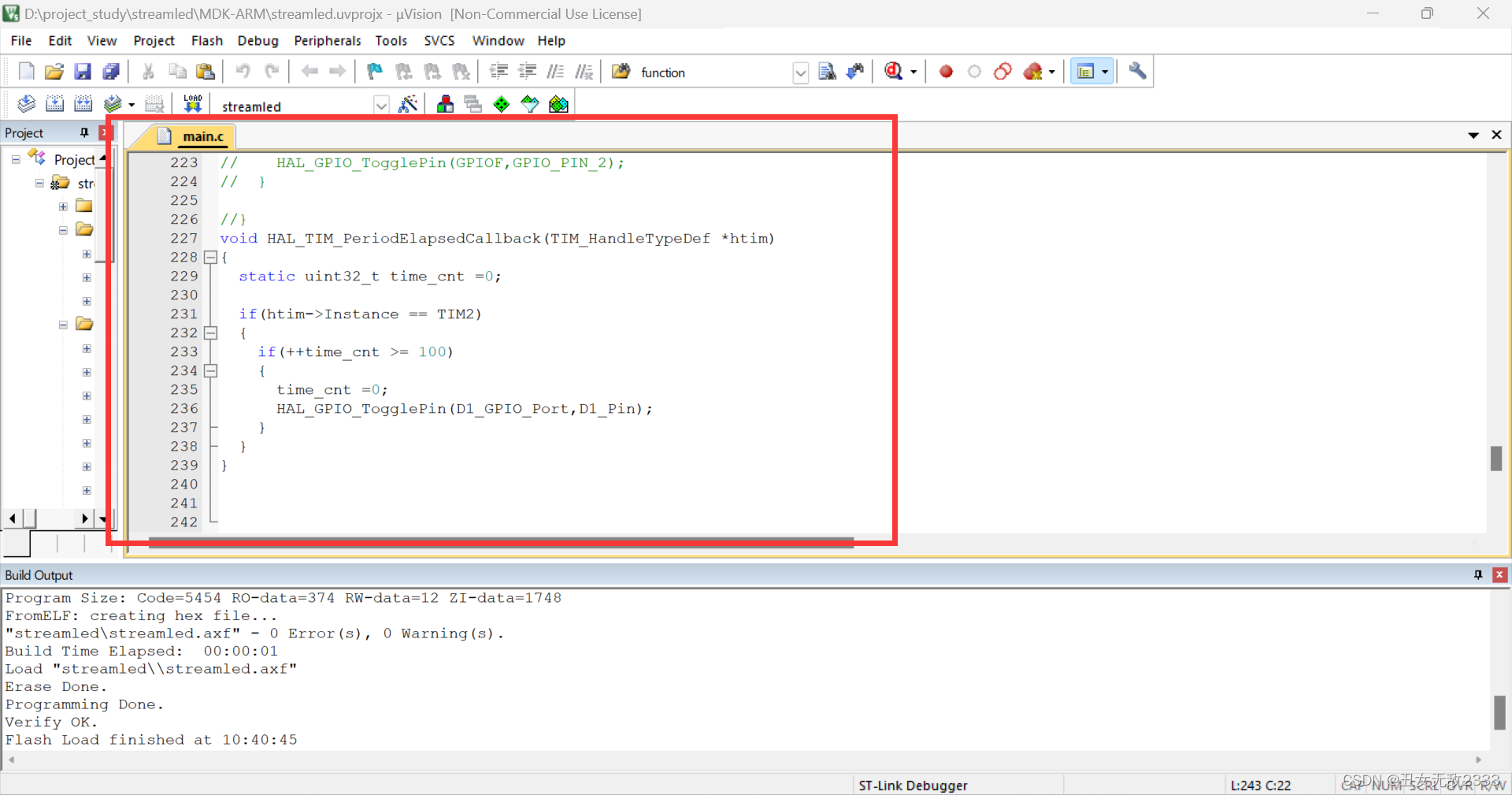

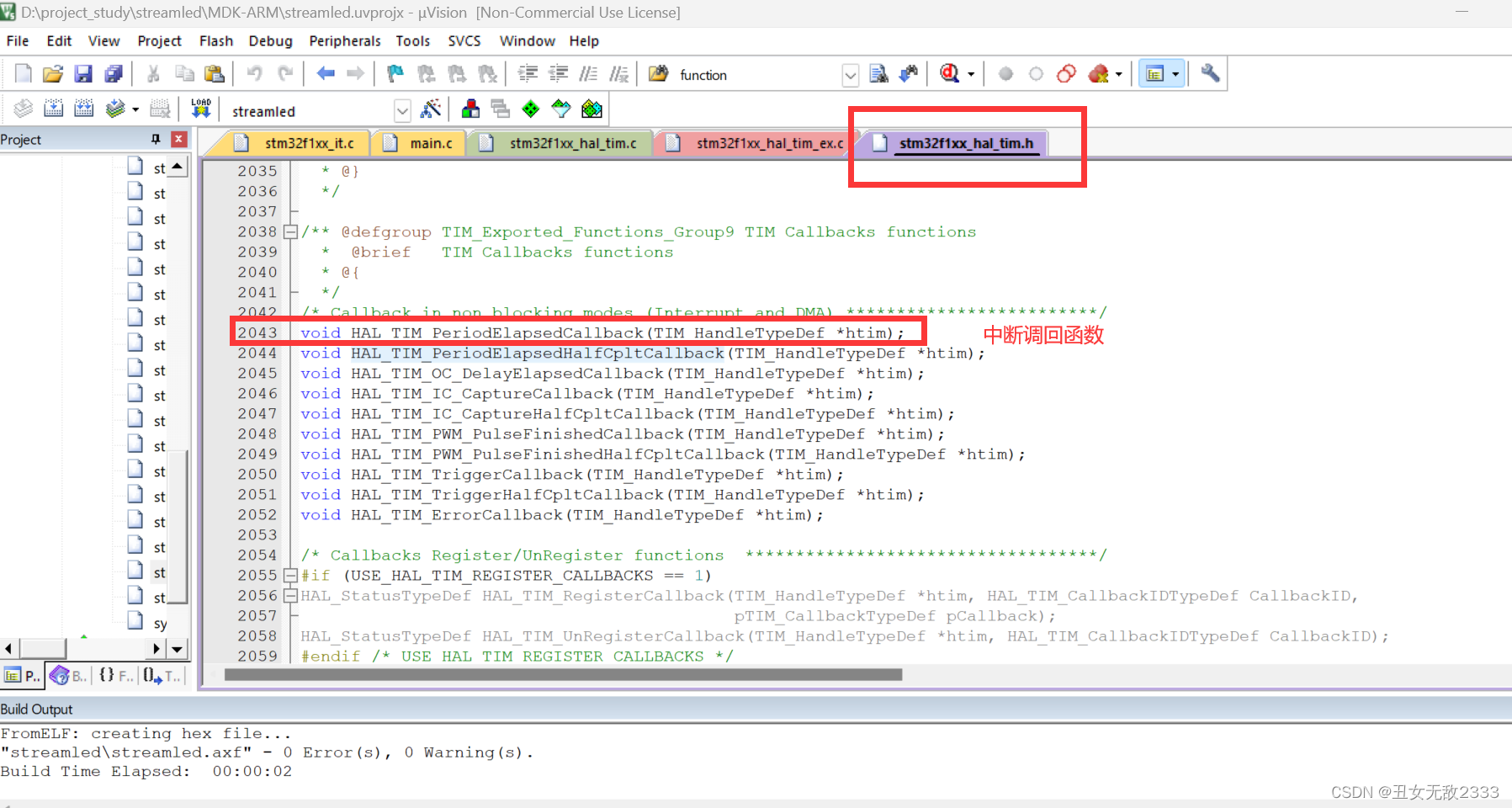

这篇讲HAL的定时器的函数的，就可以知道中断调回函数的作用
这篇讲GPIO的，一些GPIO的函数功能，及使用和GPIOx和pin的对应规则
