本文详细介绍了如何在新建工程后通过ModbusTCP协议配置与莫迪康PLC的连接，包括选择驱动设备、设置IP地址、添加变量以及对应PLC地址的转换规则，特别是针对Int和Bool类型数据在组态王中的设置方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

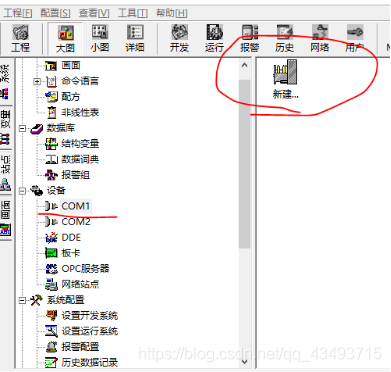

1、新建工程后点击设备下com1然后点击新建。
在这里插入图片描述

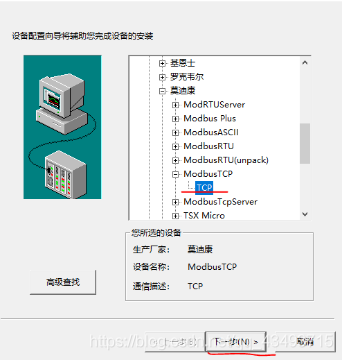

2、双击新建后选择驱动设备plc>莫迪康>ModbusTCP>tcp选中后点击下一步。

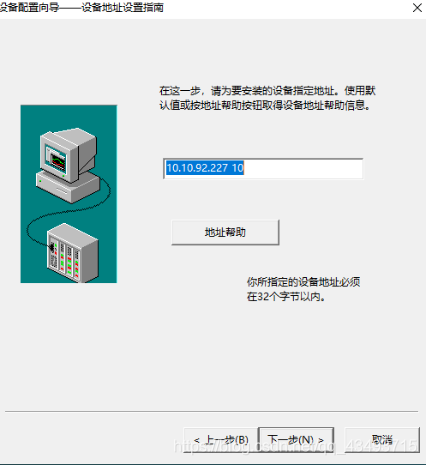

3、一直下一步到设置设备地址例如10.10.92.227 10设置完成后点击下一步一直到完成。

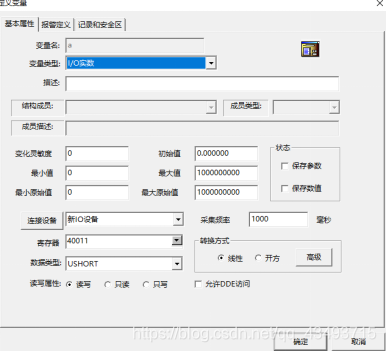

4、设置完成后点击变量添加与plc通信的变量，如图plc中%mW10在组态王中是40011
开头必须要是4后面的是plc地址加1。Int类型的在组态王设置中要设置数据类型为USHORT.
在这里插入图片描述

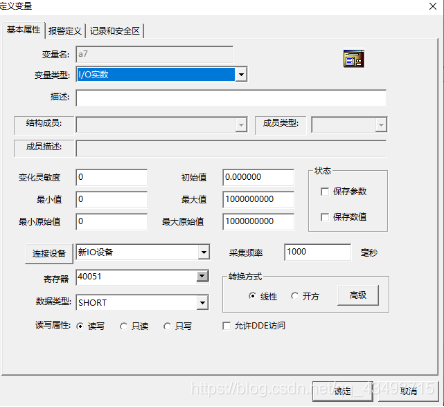

5、如图plc中%mX100在组态王中是40051开头必须要是4后面的是plc地址除以2加1。bool类型的在组态王设置中要设置数据类型为SHORT.
在这里插入图片描述
