火焰传感器与蜂鸣器组成火灾报警

本文介绍了一个基于树莓派3b的火焰检测系统,利用火焰传感器检测火源,并通过蜂鸣器进行报警。代码展示了如何设置输入输出引脚,实时监测火焰传感器状态,当检测到火焰时启动蜂鸣器警告。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

主控制器为树莓派3b,火焰传感器和蜂鸣器为组成模块,通过树莓派读取火焰传感器来控制蜂鸣器。

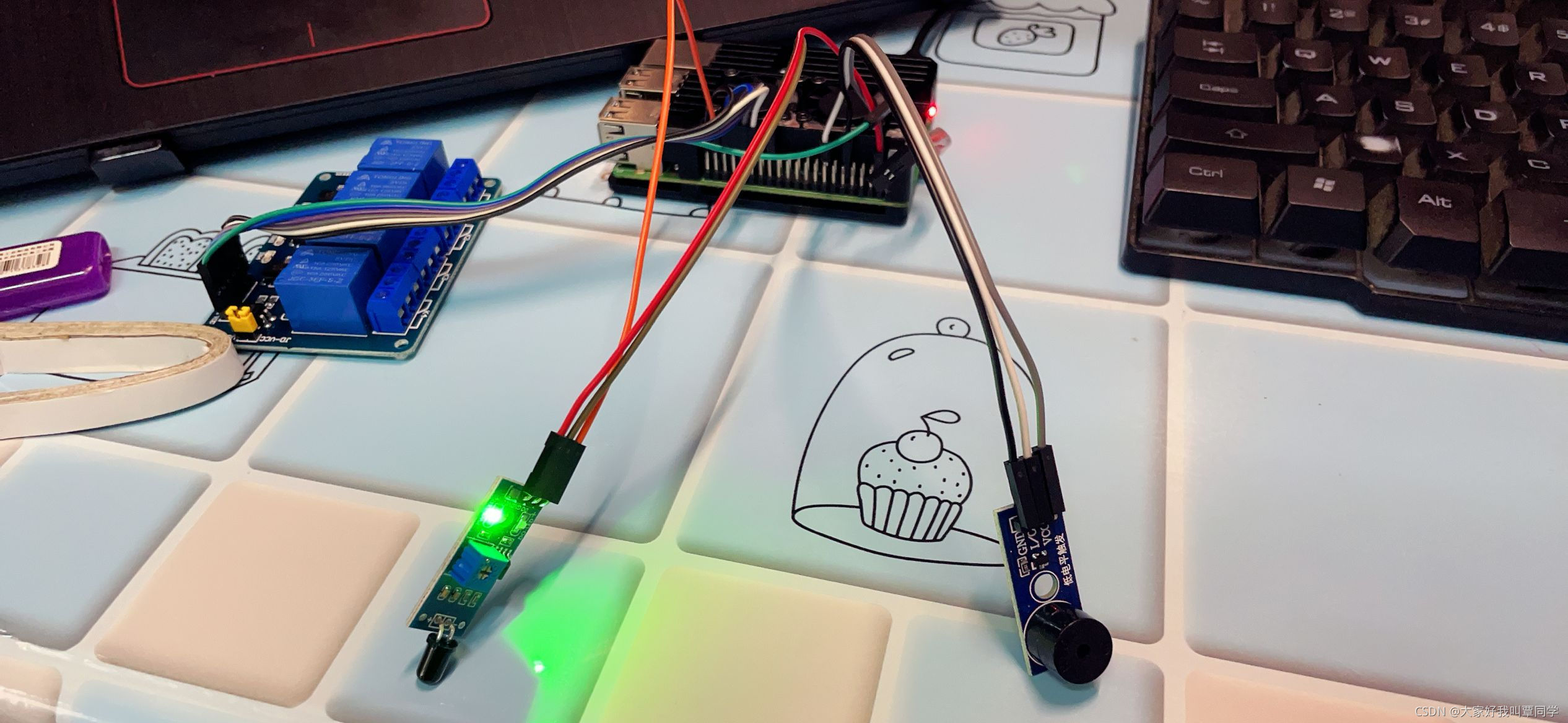

硬件组成如下:

 代码:

#include<wiringPi.h>
#include<stdio.h>
#define warn 2
#define fire 25

void fireInit()
{
	if(-1==wiringPiSetup())
	{

		return;
	}
	pinMode(warn,OUTPUT);
	pinMode(fire,INPUT);

	digitalWrite(warn,HIGH);
}
int main()
{
	fireInit();
	int a=2;
	while(1)
	{
		if(digitalRead(fire)!=1)
		{
			digitalWrite(warn,LOW);
		}else{
			digitalWrite(warn,HIGH);


		}
	}

	return 0;
}

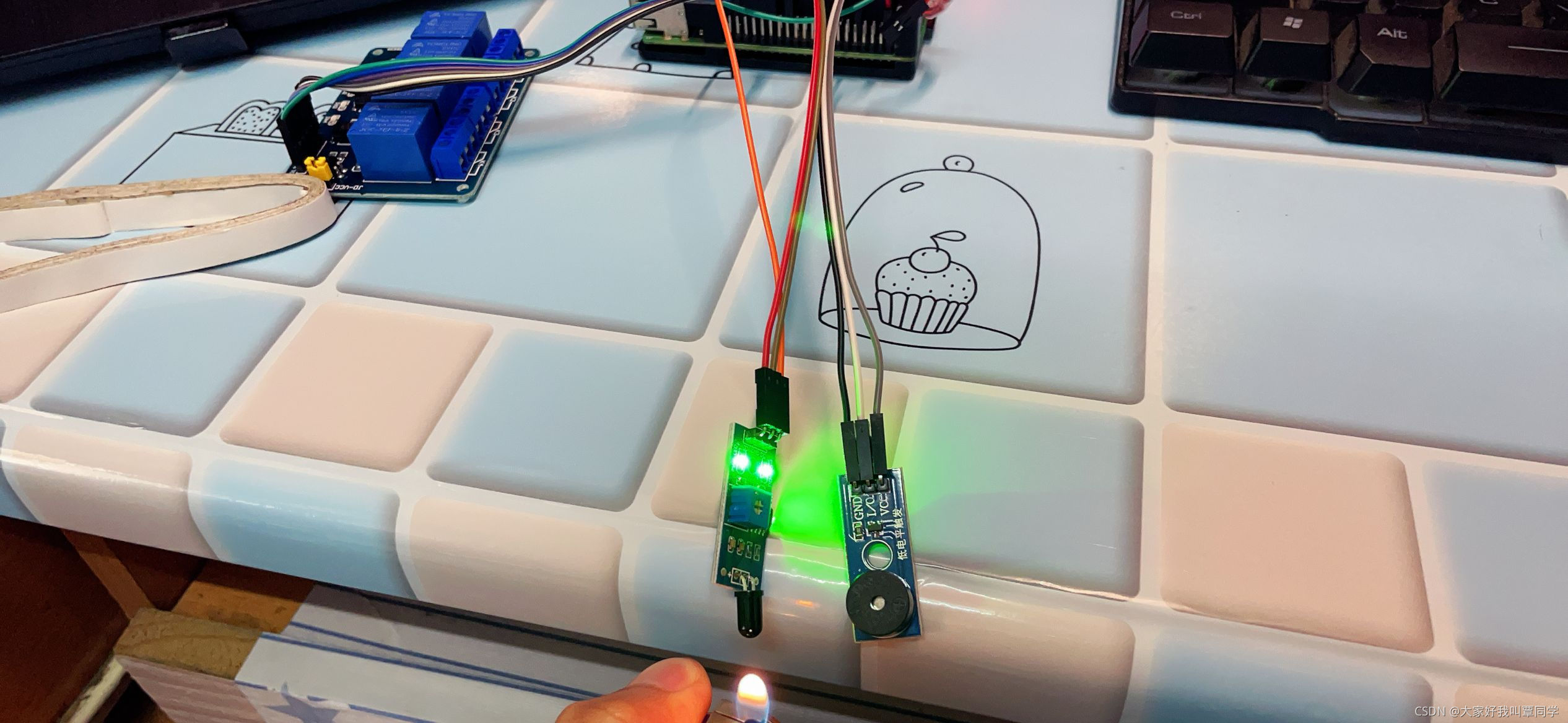

 运行如下:



### 实现火焰传感器触发蜂鸣器报警 为了实现火焰传感器检测到火焰时控制蜂鸣器进行报警的功能,可以采用Arduino作为控制器来连接火焰传感器蜂鸣器。具体来说,当火焰传感器检测到火焰信号时,会向Arduino发送高电平信号;Arduino接收到该信号后驱动蜂鸣器发出警报声。 #### 硬件连接说明 硬件部分主要涉及三个组件:火焰传感器蜂鸣器以及Arduino开发板。火焰传感器模块通常具有三根线——VCC(电源)、GND(接地)AO/DO(模拟量输出或数字量输出)。对于本项目而言,建议使用DO端口以简化逻辑判断过程[^1]。 - 将火焰传感器的 VCC 连接到 Arduino 的 5V 输出; - 把 GND 接至 Arduino 上对应的 GND 引脚; - DO 数字输出接口则应接入任意一个带有内部上拉电阻功能的 GPIO 输入引脚,比如 D2-D7 中的一个; 至于有源蜂鸣器只需两根导线即可工作: - 正极 (红色) 需要连到 Arduino 的 PWM 可控电压输出管脚如D9; - 负极 (黑色) 则直接公共地相连即 Arduino 的 GND; #### 控制程序编写 下面给出一段简单的 C++ 代码用于完成上述描述的任务,在这里假设已经完成了正确的硬件连线操作,并且选择了数字输入引脚 `A0` 来读取来自火焰感应头的状态变化信息,而PWM输出设置为 `D9`. ```cpp const int flamePin = A0; // 定义火焰传感器所使用的GPIO编号 const int buzzerPin = 9; // 设置蜂鸣器所在的IO号 void setup() { pinMode(flamePin, INPUT); // 初始化火焰探测器引脚模式为输入型态 pinMode(buzzerPin, OUTPUT); // 设定蜂鸣器针脚属性为输出状态 } void loop(){ int sensorValue = digitalRead(flamePin); // 获取当前火焰传感数值 if(sensorValue == HIGH){ // 如果检测到了火情,则激活声音警告装置 digitalWrite(buzzerPin,HIGH); }else{ // 否则保持静默不发声 digitalWrite(buzzerPin,LOW); } } ``` 这段代码实现了基本的火灾预警机制,通过不断循环查询火焰传感器的状态并据此调整蜂鸣器的工作情况达到目的[^2].
