4. Avalon interrupt interface

  • 中断接口，当自定义IP中有中断需要时候使用。

5. Avalon-ST

5.1 Avalon-ST 接口概述

  • Avalon-ST 是一种单向点对点的高速接口，主要针对的是高速数据流的传输。
  • Avalon-MM 接口用于 Qsys 控制流传输或者简单的数据流传输，而 Avalon-ST 接口则用于 Qsys 设计中高速数据流的传输，更多的适用于一些传递速度要求比较高，没有地址需求对的应用方面.
  • 该接口具有高带宽、低延时和非双向的特点。典型应用场合包括点对点的传输、多通道的传输、包传输，以及自动的接口调整等。 Avalon-ST 接口信号可以被描述成传统的数据流接口，即支持传输单个数据流而不需关心通道数和数据包的大小范围。接口也支持更加复杂的协议，包括突发传输，和数据包在多个通道间交错传输等功能。

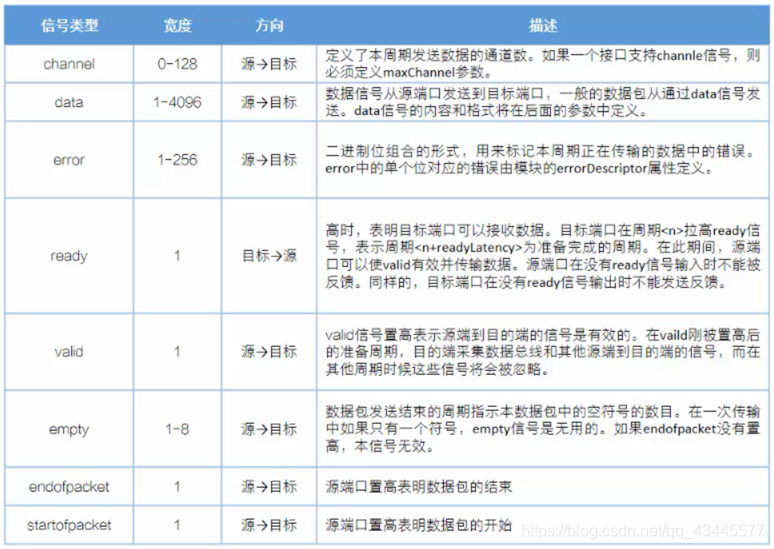

5.2 Avalon-ST 接口信号

在这里插入图片描述

    <
