Spring Cloud源码 - Hystrix原理分析

Hystrix原理分析

一：熔断，降级，限流，隔离

面对高并发的流量，我们通常会使用四种方式（熔断&降级&限流&隔离）来防止瞬时大流量对系统的冲击

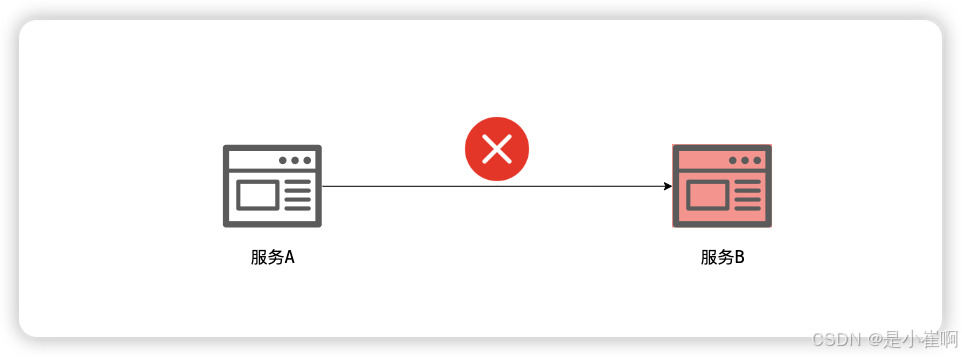

1：何为熔断

关键字：断路保护。

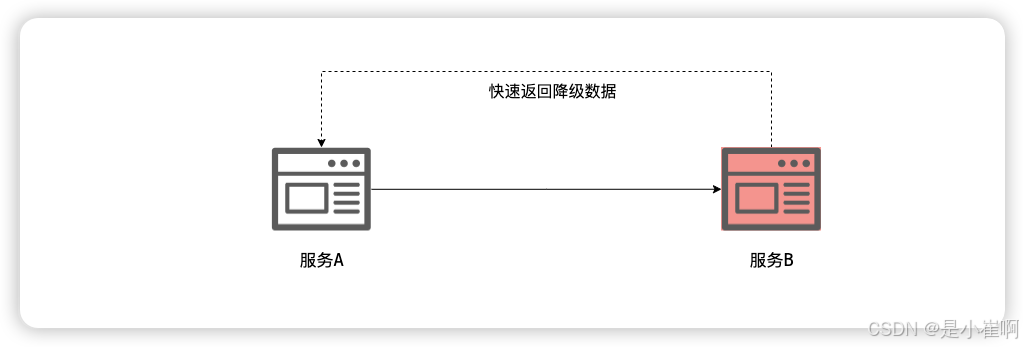

比如 A 服务调用 B 服务，由于网络问题或 B 服务宕机了或 B 服务的处理时间长，导致请求的时间超长，如果在一定时间内多次出现这种情况，就可以直接将 B 断路了（A 不再请求B）。

而调用 B 服务的请求直接返回降级数据，不必等待 B 服务的执行。因此 B 服务的问题，不会级联影响到 A 服务

2：何为降级

关键字：返回降级数据。

网站处于流量高峰期，服务器压力剧增，根据当前业务情况及流量，对一些服务和页面进行有策略的降级（停止服务，所有的调用直接返回降级数据）。

以此缓解服务器资源的压力，保证核心业务的正常运行，保持了客户和大部分客户得到正确的响应。

降级数据可以简单理解为快速返回了一个 false，前端页面告诉用户“服务器当前正忙，请稍后再试。”

熔断和降级的相同点？

• 熔断和限流都是为了保证集群大部分服务的可用性和可靠性。防止核心服务崩溃。
• 给终端用户的感受就是某个功能不可用。

熔断和降级的不同点？

• 熔断是被调用方出现了故障，主动触发的操作。
• 降级是基于全局考虑，停止某些正常服务，释放资源。

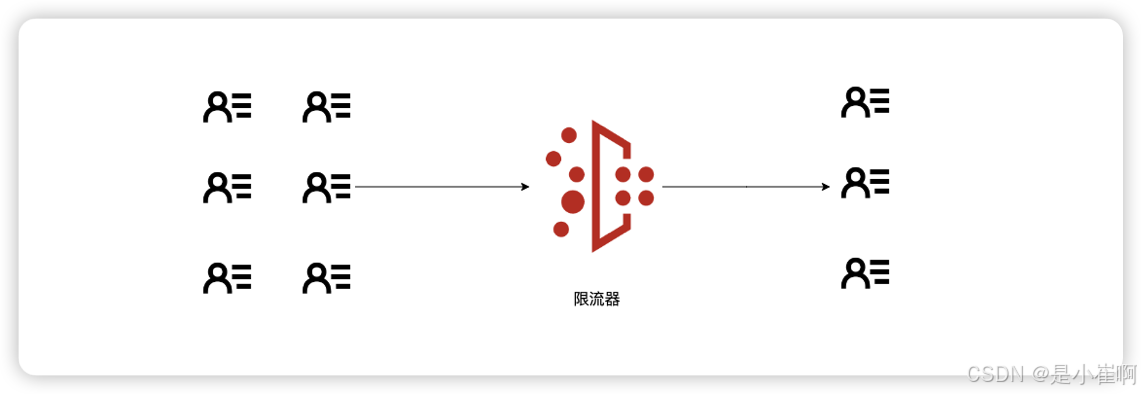

3：何为限流

对请求的流量进行控制， 只放行部分请求，使服务能够承担不超过自己能力的流量压力

二：Hystrix

Hystrix：高可用性保障的一个框架。由 Netflix 出品（Netflix可以理解为国内的爱奇艺等视频网站）

• 2011 年，其中的 API 团队为了提升系统的可用性和稳定性，发展出了 Hystrix 框架。
• 2012 年，Hystrix 区域比较成熟稳定。其他团队也开始使用 Hystrix。
• 2018 年 11 月，Hystrix在其 Github 主页宣布，不再开放新功能，推荐开发者使用其他仍然活跃的开源项目。

Hystrix设计理念如下：

• 阻止服务的雪崩效应。
• 快速失败和快速恢复。
• 优雅降级。
• 使用资源隔离技术，如 bulkhead（舱壁隔离技术）、swimlane（泳道技术）、circuit breaker（断路技术）。
• 近实时的监控、报警及运维操作。

1：线程池隔离技术

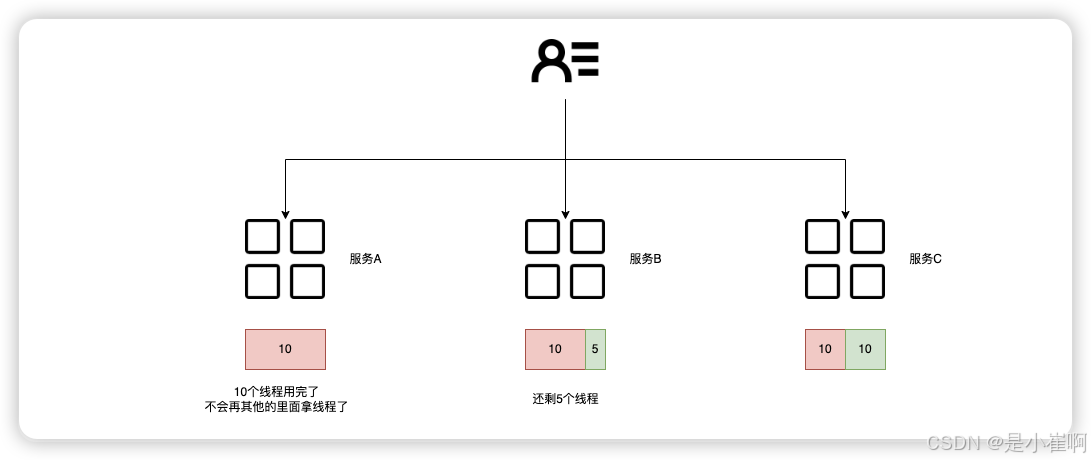

使用线程池隔离，比如说有 3 个服务 A、B、C，每个服务的线程池分配 10，20，30个线程，当 A 服务线程池中的 10 个线程都拿出来使用后，如果调用服务 A 的请求量增加，还想再增加线程是不行的，因为 A 服务分配的线程已经用完了，不会拿其他的服务的线程，这样就不会影响其他服务了。

Hystrix 默认使用线程池隔离模式。

线程池隔离技术优点

• 即使自己的此案成池满了，也不会影响任何其他其他的服务调用。
• 线程池的健康状态会上报，可以近实时修改依赖服务的调用配置。
• 线程池具有异步特性，可以构建一层异步调用层。
• 具有超时检测的机制，尤其在服务间调用特别有用。

线程池隔离技术缺点

• 线程池本身就会带来一些问题，比如线程切换，线程管理，无疑增加了 CPU 的开销。
• 如果线程池中的线程利用率很低，则无疑是一种浪费。

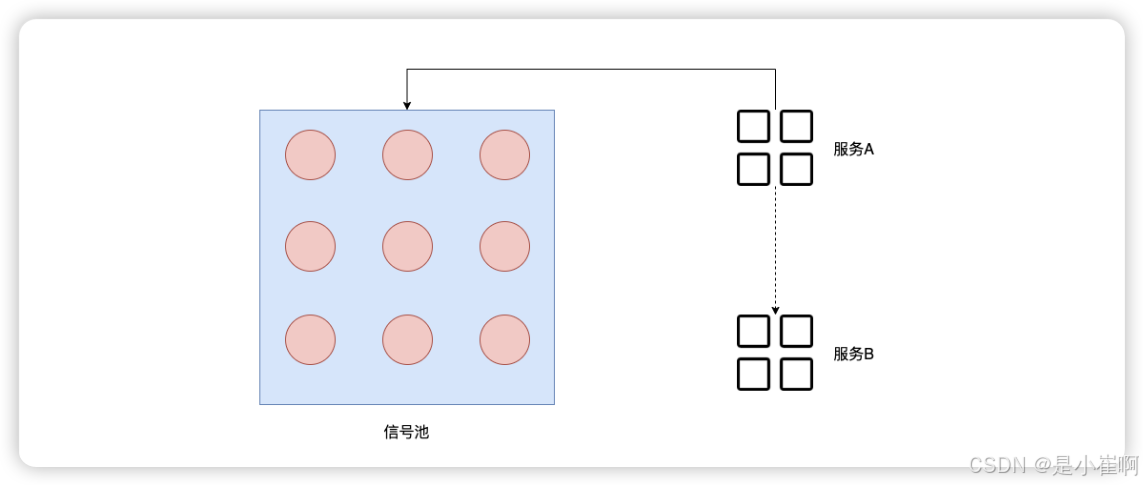

2：信号量隔离技术

简单来说就是一个池子里面放着一定数量的信号量

服务 A 每次调用服务 B 之前，需要从池子里面申请信号量，申请到了，才能去调用 B 服务

线程池隔离和信号量的场景对比

• 线程池隔离技术，适合大部分场景，但需要设置服务的超时时间。
• 信号量隔离技术，适合内部比较复杂的业务，不涉及网络请求问题。

3：断路器工作原理

断路器时间窗内的请求数是否超过了请求数断路器生效阈值circuitBreaker.requestVolumeThreshold

如果超过了阈值，则将会触发断路，断路状态为开启

如果当前阈值设置的是20,则当时间窗内统计的请求数共计19个，即使19个全部失败了，都不会触发断路器。

并且请求错误率超过了请求错误率阈值errorThresholdPercentage

如果两个都满足，则将断路器由关闭迁移到开启

// 请求数 >= 生效阈值 并且 错误率 > 设置的错误率
if (requestCount >= circuitBreaker.requestVolumeThreshold && errorRate > errorThresholdPercentage) {
    flag = true; // 将断路器由关闭迁移到开启
    // 断路计时器开始计时
}

// 后续的请求直接断路掉

// 计时器计时长 > sleepWindowInMilliseconds -> 半开状态 -> 再次请求，允许调用底层服务
// 1：如果请求失败了，则保持断路器状态为开启状态，并更新沉睡时间窗
// 2：如果请求成功了，则将断路器状态改为关闭状态

如果断路器开启，则后续的所有相同请求将会被断路掉；

直到过了沉睡时间窗sleepWindowInMilliseconds后，再发起请求时，允许其通过（此时的状态为半开起状态）。如果请求失败了，则保持断路器状态为开启状态，并更新沉睡时间窗。如果请求成功了，则将断路器状态改为关闭状态；

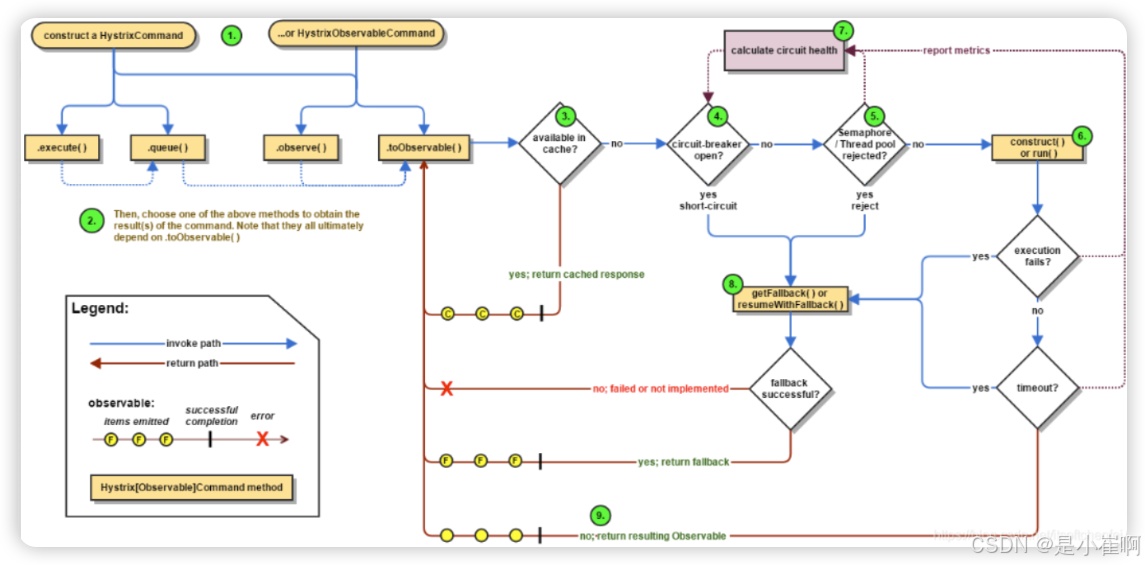

4：Hystrix工作原理(三态)

Hystrix的工作流程上大概会有如下9个步骤

4.1：两大抽象类

在使用Hystrix的过程中，会对依赖服务的调用请求封装成命令对象

Hystrix 对 命令对象抽象了两个抽象类：HystrixCommand 和 HystrixObservableCommand 。

HystrixCommand 表示的命令对象会返回一个唯一返回值

HystrixObservableCommand 表示的命令对象 会返回多个返回值

public class QueryOrderCommand extends HystrixCommand<Order> {
    private String orderId;
    public QueryOrderCommand(String orderId){
        super(Setter.withGroupKey(HystrixCommandGroupKey.Factory.asKey("hystrix-order-group"))
                .andThreadPoolKey(HystrixThreadPoolKey.Factory.asKey("hystrix-thread-order"))
                .andCommandKey(HystrixCommandKey.Factory.asKey("hystrix-pay-order"))
                .andCommandPropertiesDefaults(HystrixCommandProperties.defaultSetter())
                .andThreadPoolPropertiesDefaults(HystrixThreadPoolProperties.defaultSetter()
                        .withCoreSize(10)
                        .withQueueSizeRejectionThreshold(15)
                )
        );
        this.orderId = orderId;
    }
    @Override
    protected Order run() throws Exception {
        System.out.println("fetching order info via service call");
        return new Order();
    }
}

class Order{
    private String orderId;
    private String productId;
    private String status;
}

4.2：执行命令

Hystrix中共有4种方式执行命令，如下所示：

执行方式	说明	可用对象
execute()	阻塞式同步执行，返回依赖服务的单一返回结果(或者抛出异常)	HystrixCommand
queue()	基于Future的异步方式执行，返回依赖服务的单一返回结果(或者抛出异常)	HystrixCommand
observe()	基于Rxjava的Observable方式，返回通过Observable表示的依赖服务返回结果 代调用代码先执行(Hot Obserable)	HystrixObservableCommand
toObservable()	基于Rxjava的Observable方式，返回通过Observable表示的依赖服务返回结果 执行代码等到真正订阅的时候才会执行(cold observable)	HystrixObservableCommand

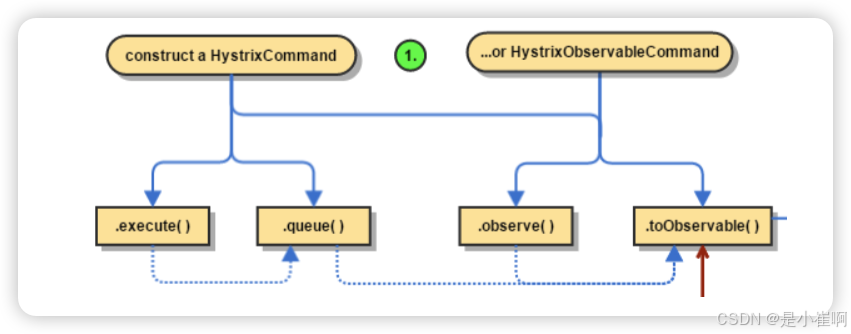

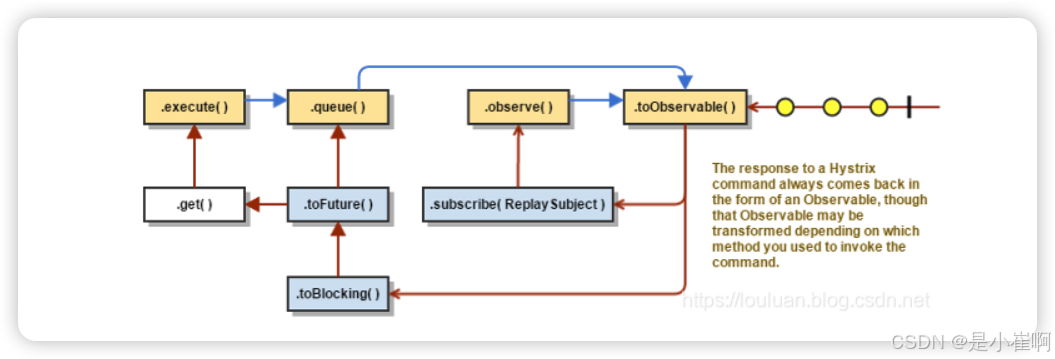

这四种命令中，exeucte()、queue()、observe()的表示也是通过toObservable()实现的，其转换关系如下图所示：

K value   = command.execute();
// 等价语句：
K value = command.execute().queue().get();


Future<K> fValue  = command.queue();
//等价语句：
Future<K> fValue = command.toObservable().toBlocking().toFuture();

Observable<K> ohValue = command.observe(); //hot observable，立刻订阅，命令立刻执行
//等价语句：
Observable<K> ohValue = command.toObservable().subscribe(subject);

// 上述执行最终实现还是基于`toObservable()`
Observable<K> ocValue = command.toObservable(); // cold observable，延后订阅，订阅发生后，执行才真正执行

4.3：返回结果是否被缓存

如果当前命令对象配置了允许从结果缓存中取返回结果，并且在结果缓存中已经缓存了请求结果，则缓存的请求结果会立刻通过Observable的格式返回。

4.4：断路器是否打开

如果第3步没有缓存没有命中，则判断一下当前断路器的断路状态是否打开：

• 如果断路器状态为打开状态，则Hystrix将不会执行此 Command 命令，直接执行步骤8 调用Fallback；
• 如果断路器状态是关闭，则执行 步骤5 检查是否有足够的资源运行 Command 命令

4.5：资源是否已满

这里的资源指的是和Command命令 先关连的线程池 和队列(或者信号量)等资源。

• 如果当前要执行的资源已经满了，Hystrix将不会运行 Command命令，直接执行 步骤8的Fallback降级处理；
• 如果未满，表示有剩余的资源执行Command命令，则执行步骤6

4.6：run command

当经过步骤5 判断，有足够的资源执行Command命令时，本步骤将调用Command命令运行方法

基于不同类型的Command，有如下两种两种运行方式：

运行方式	说明
HystrixCommand.run()	返回一个处理结果或者抛出一个异常
HystrixObservableCommand.construct()	返回一个Observable表示的结果(可能多个)，或者 基于onError的错误通知

如果运行方法的真实执行时间超过了Command设置的超时时间阈值, 则当前则执行线程（或者是独立的定时器线程）将会抛出TimeoutException。

抛出超时异常TimeoutException后，将执行步骤8的Fallback降级处理。

即使run()或者construct()执行没有被取消或中断，最终能够处理返回结果

但在降级处理逻辑中，将会抛弃run()或construct()方法的返回结果，而返回Fallback降级处理结果。

注意事项：

需要注意的是，Hystrix无法强制 将正在运行的线程停止掉–Hystrix能够做的最好的方式就是在JVM中抛出一个InterruptedException。

如果Hystrix包装的工作不抛出中断异常InterruptedException, 则在Hystrix线程池中的线程将会继续执行，尽管调用的客户端已经接收到了TimeoutException。这种方式会使Hystrix 的线程池处于饱和状态。

大部分的Java Http Client 开源库并不会解析 InterruptedException。所以确认HTTP client 相关的连接和读/写相关的超时时间设置。

如果Command命令没有抛出任何异常，并且有返回结果，则Hystrix将会在做完日志记录和统计之后会将结果返回。

• 如果是通过run()方式运行，则返回一个Obserable对象，包含一个唯一值，并且发送一个onCompleted通知；

• 如果是通过consturct()方式运行 ，则返回一个Observable对象。

4.7：计算断路器的健康状况

Hystrix 会统计Command命令执行执行过程中的成功数、失败数、拒绝数和超时数,将这些信息记录到断路器(Circuit Breaker)中。

断路器将上述统计按照时间窗的形式记录到一个定长数组中。

断路器根据时间窗内的统计数据去判定请求什么时候可以被熔断，熔断后，在接下来一段恢复周期内，相同的请求过来后会直接被熔断。

当再次校验，如果健康监测通过后，熔断开关将会被关闭。

4.8：获取Fallback(降级四大条件)

当以下场景出现后，Hystrix将会尝试触发Fallback：（触发服务降级的四个情况）

• 步骤6 Command run时抛出了任何异常；
• 步骤4 断路器已经被打开[已经是服务熔断状态]
• 步骤5 执行命令的线程池、队列或者信号量资源已满
• 命令执行的时间超过阈值

4.9：返回成功的结果

如果 Hystrix 命令对象执行成功，将会返回结果，或者以Observable形式包装的结果。

根据步骤2的command 调用方式，返回的Observable 会按照如下图说是的转换关系进行返回：

三：简单说一下Sentinel

下载地址：https://github.com/alibaba/Sentinel/releases

Sentinel：面向分布式服务架构的流量控制组件

主要以流量为切入点，从限流、流量整形、熔断降级、系统负载保护、热点防护等多个维度来帮助开发者保障微服务的稳定性

• 2012 年，Sentinel 诞生，主要功能为入口流量控制。
• 2013-2017 年，Sentinel 在阿里巴巴集团内部迅速发展，成为基础技术模块，覆盖了所有的核心场景。
• 2018 年，Sentinel 开源，并持续演进。
• 2019 年，Sentinel 朝着多语言扩展的方向不断探索，推出 C++ 原生版本，同时针对 Service Mesh 场景也推出了 Envoy 集群流量控制支持，以解决 Service Mesh 架构下多语言限流的问题。
• 2020 年，推出 Sentinel Go 版本，继续朝着云原生方向演进

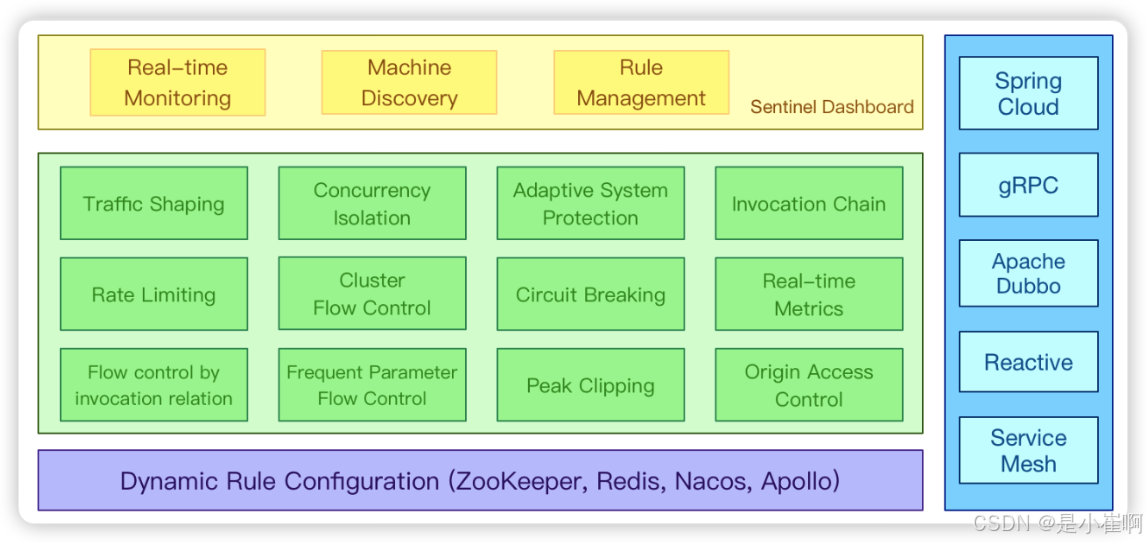

sentinel特征如下

• 丰富的应用场景。 支撑阿里的双十一核心场景，如秒杀、消息削峰填谷、集群流量控制、实时熔断下游不可用。
• 完备的实时监控。 可以看到接入应用的单台机器秒级数据，以及集群的汇总情况。
• 广泛的开源生态。 Spring Cloud、Dubbo、gRPC 都可以接入 Sentinel。
• 完善的SPI扩展点。 实现扩展接口来快速定制逻辑。

sentinel的构成

核心库不依赖任何框架/库，能在所有的 Java 运行时环境运行，且对 Spring Cloud、Dubbo 等框架有较好的支持。

控制台（Dashboard）基于 Spring Boot 开发，打包后可以直接运行，不需要额外的 Tomcat 等应用容器

资源

Sentinel 中的资源是核心概念，可以是 Java 应用程序中的任何内容，可以是提供的服务，甚至是一段代码。

可以通过 Sentinel API 定义的代码，就是资源，能够被 Sentinel保护起来。可以如下几种方式来标识资源：

• 方法签名。
• URL。
• 服务名称等

1：设计理念

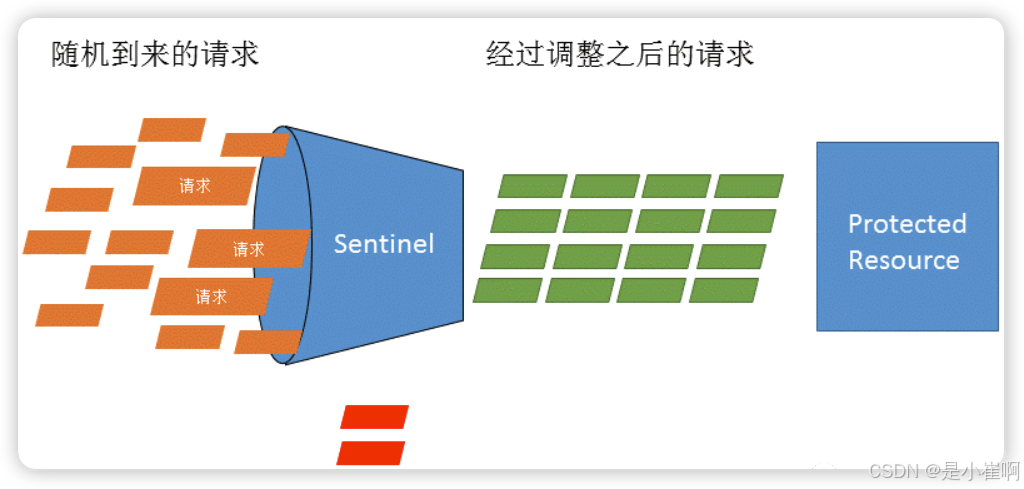

Sentinel 作为一个流量控制器，可以根据需要把随机的请求调整成合适的形状，如下图所示：

流控功能

Sentinel 可以通过并发线程数模式的流量控制来提供信号量隔离的功能

而且它还具备响应时间的熔断降级模式，防止过多的慢调用占满并发数而影响整个系统

熔断功能

Sentinel 和 Hystrix 都是基于熔断器模式。

都支持基于异常比率来进行熔断，但 Sentinel 更强大，可以基于响应时间、异常比率和异常数来进行熔断降级

实时统计

Sentinel 和 Hystrix 都是基于滑动窗口进行实时统计

Hystrix 是基于 RxJava 的事件驱动模型，在服务调用成功/失败/超时的时候发布响应的事件，通过一系列的变换和聚合最终得到实时的指标统计数据流，可以被熔断器或 Dashboard 消费。

而 Sentinel 是基于 LeapArray 的滑动窗口

2：突出特性

除了上面提到的三大对比外，Sentinel 还有一些 Hystrix 不具备的功能

2.1：流量控制

原理是监控应用流量的 QPS 或并发线程数等指标，当达到指定的阈值时对流量进行控制，以避免被瞬时的流量高峰冲垮，从而保障应用的高可用性。

Sentinel 可以基于QPS/并发数进行流量控制，也可以基于调用关系进行流量控制。

基于 QPS 进行流量控制有以下几种方式

• 直接拒绝：当QPS 超过一定阈值时，直接拒绝。适用于对系统处理能力确切已知的情况。

• 慢启动预热：当系统长期处于低水位的情况下，当流量突然增加时，直接把系统拉升到高水位可能瞬间把系统压垮。通过"冷启动"，让通过的流量缓慢增加，在一定时间内逐渐增加到阈值上限，给冷系统一个预热的时间，避免冷系统被压垮

• 匀速排队：请求以均匀的速度通过，对应的是漏桶算法。

基于调用关系的流量控制：

• 根据调用方限流。
• 根据调用链路入口限流：链路限流。
• 根据具有关系的资源流量限流：关联流量限流。

2.2：系统自适应限流

Sentinel 系统自适应限流从整体维度对应用入口流量进行控制，借助 TCP BBR 思想，结合应用的 Load、CPU 使用率、总体平均 RT、入口 QPS 和并发线程数等几个维度的监控指标，通过自适应的流控策略，让系统的入口流量和系统的负载达到一个平衡，让系统尽可能跑在最大吞吐量的同时保证系统整体的稳定性

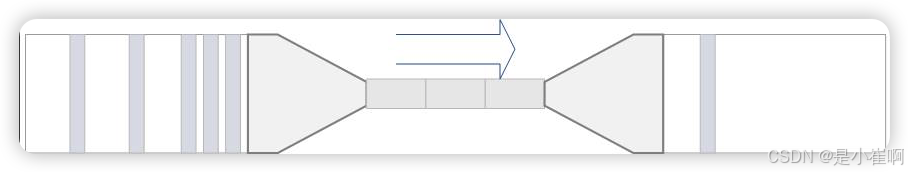

我们把系统处理请求的过程想象为一个水管，到来的请求是往这个水管灌水

当系统处理顺畅的时候，请求不需要排队，直接从水管中穿过，这个请求的RT是最短的；

反之，当请求堆积的时候，那么处理请求的时间则会变为：排队时间 + 最短处理时间。

• 推论一: 如果我们能够保证水管里的水量，能够让水顺畅的流动，则不会增加排队的请求；也就是说，这个时候的系统负载不会进一步恶化。
• 推论二:　当保持入口的流量是水管出来的流量的最大的值的时候，可以最大利用水管的处理能力

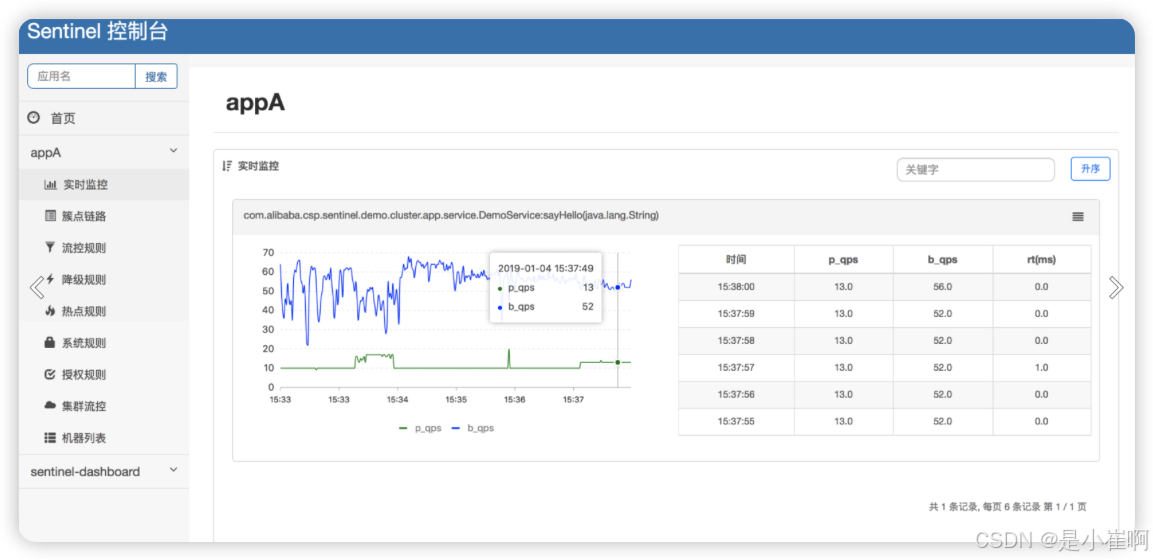

2.3：实时监控和控制面板

Sentinel 提供一个轻量级的开源控制台，它提供机器发现以及健康情况管理、监控（单机和集群），规则管理和推送的功能

2.4：发展和生态

Sentinel 针对 Spring Cloud、Dubbo、gRPC 都进行了适配

引入依赖和简单的配置即可快速接入 Sentinel，相信 Sentinel 将是未来流量防控的一大利器。

四：对比总结

功能	Sentinel	Hystrix
隔离策略	信号量隔离（并发线程数限制）	线程池隔离（默）/信号量隔离
熔断降级策略	基于响应时间，异常比例，异常数	基于异常比例
实时统计实现	滑动窗口（LeapArray）	滑动窗口（Rxjava）
动态规则配置	支持多种数据源	支持多种数据源
扩展性	多个扩展点	插件的方式
基于注解的支持	支持 @SentinelResource	支持 @HystrixCommand + @HystrixProperty
限流	基于QPS,调用关系的限流	有限的限流手段
流量整形	支持预热模式，匀速器模式，预热排队模式	不支持
系统自适应保护	支持	不支持
控制台	可以配置规则，查看秒级的监控，机器发现	简单的监控查看
