本文通过实验展示了如何在BGP中设置前缀数量限制，包括配置步骤、警告模式及完全抑制模式的效果，以及对路由通告的影响。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

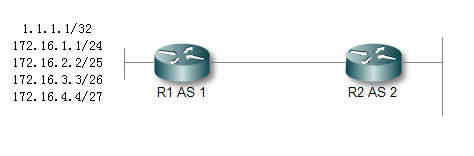

Topology:

实验目的：理解BGP路由数量的限制。
Step 1、配置各台路由器的IP地址，并且使用Ping命令确认各路由器的直连口的互通性。
Step 2、R1，R2之间运行EBGP。R1通告前四个环回口的地址。
Step 3、R2上配置前缀数量的限制。
router bgp 2
neighbor 12.1.1.1 maximum-prefix 4 warning-only

Step 4、基于以上配置，R1只通告了4条前缀，再通告多一条。
router bgp 1
network 172.16.4.0 mask 255.255.255.224
当配置了参数warning-only只会通知你，路由是会照样接收的。
R2#
*Mar 1 02:34:41.855: %BGP-3-MAXPFXEXCEED: No. of prefix received from 12.1.1.1 (afi 0): 5 exceed limit 4

R2#sh ip bgp
BGP table version is 14, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

Network Next Hop Metric LocPrf Weight Path
*> 1.1.1.1/32 12.1.1.1 0 0 1 i
*> 172.16.1.0/24 12.1.1.1 0 0 1 i
*> 172.16.2.0/25 12.1.1.1 0 0 1 i
*> 172.16.3.0/26 12.1.1.1 0 0 1 i
*> 172.16.4.0/27 12.1.1.1 0 0 1 i

Step 5、如果只配置R2(config-router)#nei 12.1.1.1 maximum-prefix 4，当超过4条前缀时就会全部抑制。
R2#
*Mar 1 03:01:41.847: %BGP-3-MAXPFXEXCEED: No. of prefix received from 12.1.1.1 (afi 0): 5 exceed limit 4
*Mar 1 03:01:41.851: %BGP-5-ADJCHANGE: neighbor 12.1.1.1 Down BGP Notification sent
*Mar 1 03:01:41.851: %BGP-3-NOTIFICATION: sent to neighbor 12.1.1.1 3/1 (update malformed) 0 bytes
R2# FFFF FFFF FFFF FFFF FFFF FFFF FFFF FFFF 0035 0200 0000 1940 0101 0040 0204 0201 0001 4003 040C
0101 0180 0404 0000 0000 1BAC 1004 00

R1+++++++++++++++++++++++++++++++++++++++++++++++++

int lo 0
ip add 1.1.1.1 255.255.255.255
int lo 1
ip add 172.16.1.1 255.255.255.0
int lo 2
ip add 172.16.2.2 255.255.255.128
int lo 3
ip add 172.16.3.3 255.255.255.192

int lo 4
ip add 172.16.4.4 255.255.255.224

int e0/0
no sh
ip add 12.1.1.1 255.255.255.0

router bgp 1
no synchronization
bgp router-id 1.1.1.1
bgp log-neighbor-changes
network 1.1.1.1 mask 255.255.255.255
network 172.16.1.0 mask 255.255.255.0
network 172.16.2.0 mask 255.255.255.128
network 172.16.3.0 mask 255.255.255.192
neighbor 12.1.1.2 remote-as 2
no auto-summary

R2+++++++++++++++++++++++++++++++++++++++++++

int lo 0
ip add 2.2.2.2 255.255.255.255

int e0/0
no sh
ip add 12.1.1.2 255.255.255.0

router bgp 2
no synchronization
bgp router-id 2.2.2.2
bgp log-neighbor-changes
neighbor 12.1.1.1 remote-as 1
no auto-summary
