    由于IBGP的水平分割问题，所以IBGP需要Full Mesh。由于整个IBGP full mesh的话，需要建的session数为n*(n-1)/2。不具有扩展性。所以产生两种解决方法，路由反射器是其中一种，而另一种则是联邦。

反射器/RR
从EBGP邻居学习过来的路由（或RR本地注入的路由）RR不会创建cluster-list，这时候的环路避免依靠的originator-id
originator-id由第一个RR创建且不能更改，orig-id是以这些路由器的BGP RID
      >本地AS始发路由的BGP宣告者
      >EBGP学习到的路由，就是学习到该路由的边界路由器

RFC1966中定义了3条RR用来决定要宣告哪条路由的规则，具体使用时取决于路由是如何学习到的。
1,如果路由学习自非客户IBGP对等体，则仅反射给客户路由器。
2,如果路由学习自某客户，则反射给所有非客户和客户路由器（发起该路由的客户除外）。
3,如果路由学习自EBGP对等体，则反射给所有非客户和客户路由器

总结：
反射器和它的客户端就组成一个簇
反射器从簇里的任何路由器学到的路由相当于发起于反射器本身
反射器除了从非客户端学习过来的路由不传给非客户端以外，其他路由都传（因为非客户端于非客户端之间存在水平分割原则）

反射器是打破了IBGP的水平分割机制，所以必须有自己的防环机制

路由反射器的客户并不知道自己是客户。客户和非客户经过路由反射器反射的路由更新将会带上cluster-list和originator，可用于IBGP防环。Cluster-id默认为路由反射器自己的router-id，可以通过命令bgp cluster-id 1.1.1.1来修改，cluster-id为32位的值，可以写成点分十进制，也可以写成十进制数；originator为IBGP内起源路由器的router-id。路由反射器是IBGP的特性，出了IBGP后，路由反射器所有的特性消失（即路由携带的cluster-list和originator全部消失）。

反射器不会改变路由的下一跳（因为内部的IGP都有路由条目）

R3(config-router)#nei 2.2.2.2 route-reflector-client （说明R2/2.2.2.2是Local的发射器客户端）
R3(config-router)#nei 4.4.4.4 route-reflector-client

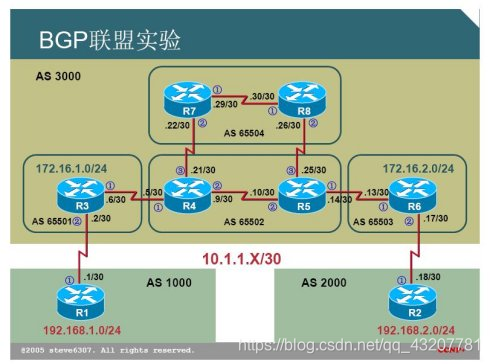

联邦/Confederation
即是使用一个大的AS号拆分为多个小AS号
两个小AS之间使用eBGP来发送更新（相当于两个AS号运行EBGP）

联盟增加了两种类型的AS_PATH属性
AS_confed_sequence：一个去往特定目的地所经路径上的有序AS号列表，其用法与AS_SEQUENCE完全一样，区别在于该列表中的AS号属于本地联盟中的自治系统。
AS_confed_set：一个去往特定目的地所经路径上的无序AS号列表，其用法与AS_SET完全一样，区别在于该列表中的AS号属于本地联盟中的自治系统。
由于AS_PATH发生被用于成员自治系统之间，因而保留了环路预防功能。将Update消息发送给联盟之外的对等体时，将从AS_PATH属性中剥离AS_CONFED_SEQUENCE和AS_CONFED_SET信息，而将联盟ID附加到AS_PATH中。
Local_preference和MED可以在联邦内传递。联盟内的小AS号，在as-path里显示在小括号里，在as-path计算长度时，不被考虑。下一跳在联邦内传递不会改变。

Confederation配置的步骤：
Router bgp 小AS号（私有AS号）
声明所在的大AS号
小AS号之间互指peer

联邦注意事项：
小AS之间学习过来的路由不再是IBGP路由
联邦中的AS号不做为选路参考
C-BGP继承所在AS号内的IBGP属性！比如local-preference / 不改变next-hop

R1(config-router)#bgp confederation identifier 100


解决BGP收敛无限循环和BGP路由震荡的解决方案
使用全互联的iBGP——和路由反射器一样，如果一开始就选择联盟来增强扩展性，那么这种方法也许不能被接受
打开alway-compare-MED——因为成员自治系统不修改MED，因此应用在路由反射上的设计指南和告诫也同样适用于联盟
打开deterministic-MED比较——打开确定性的MED比较几乎总是一种好的做法，尽管在某些情况下单独使用这一方法不会解决问题
把MED值重置为0——这消除了MED对确定路径的影响。应用在路由反射上的设置指南也同样适用于联盟
使用团体属性——在外部邻居之间交换的团体属性主要是私有团体属性，因此，引用在路由反射上的设计指南也同样适用于联盟
设置适当的IGP度量——在所有其他的高优先级的比较因子相等的情况下，如果把成员AS内的度量设置为小于成员AS间的度量，那么成员AS内路径将优于成员AS的路径。这就打破了路由选择环路
