【STM32F407VET6开发】第三章 jpeg编解码实验（有误，待修改）

一、硬件连接（STM32F407VETx、仿真器）

1、实验器材

• 开发板：STM32F407VETx
• 仿真器：CMSIS-DAP

2、硬件连接

图1 20 PIN JTAG/SW 接口 （注意黑色缺口方向）

• 仿真器的TXD接开发板的PA2
• 仿真器的RXD接开发板的PA3

图2 仿真器和硬件引脚连接对应表

• 注意，因为已经通过仿真器连接开发板3.3引脚，只需给仿真器供电即可，不必用通过USB数据线将开发板与电脑连接。

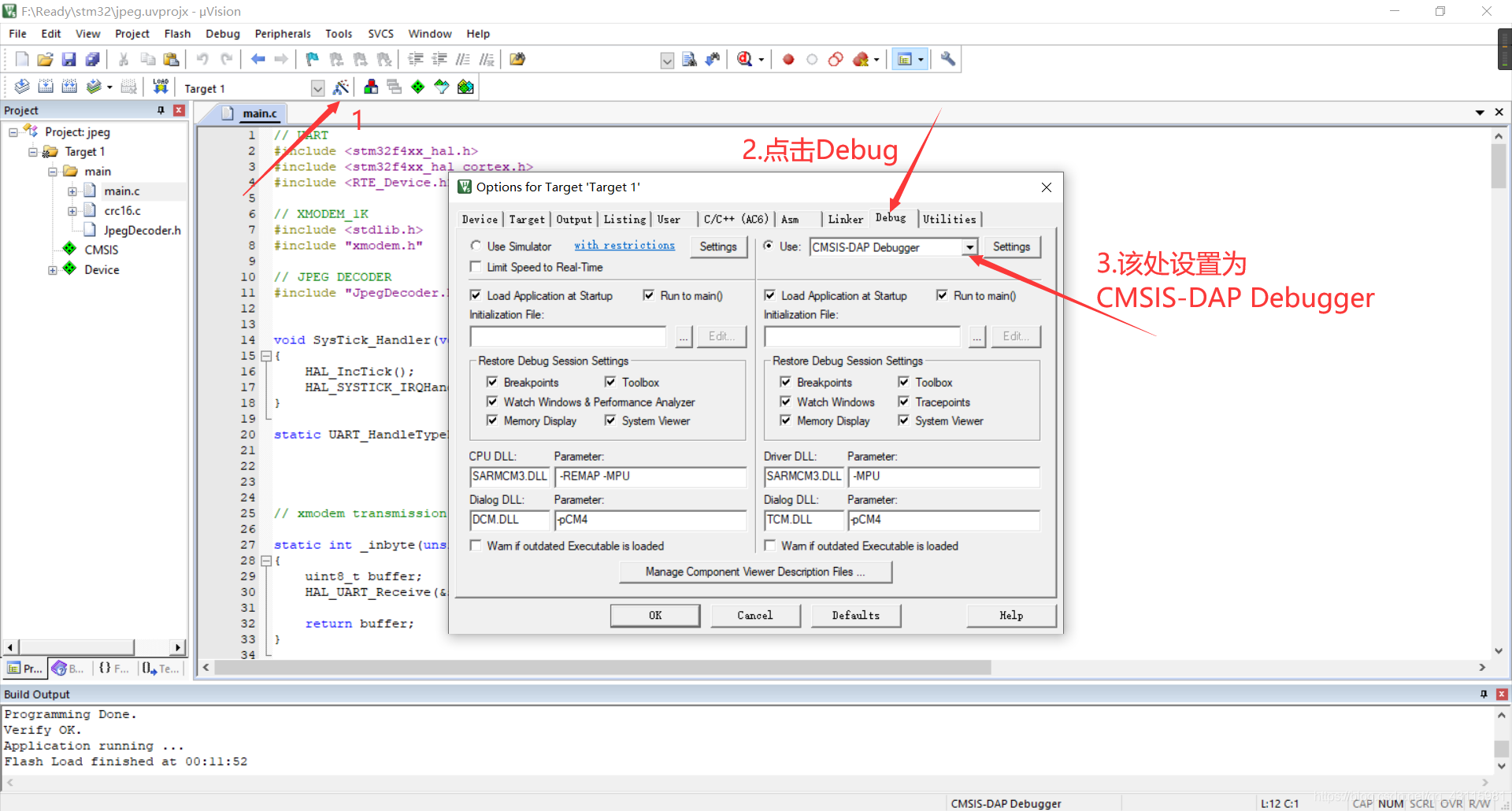

二、配置Debugger

• 连接好STM开发板、仿真器，通过仿真器的数据线连接到电脑，配置debugger，编译代码并将其刷写到STM开发板FLASH中。

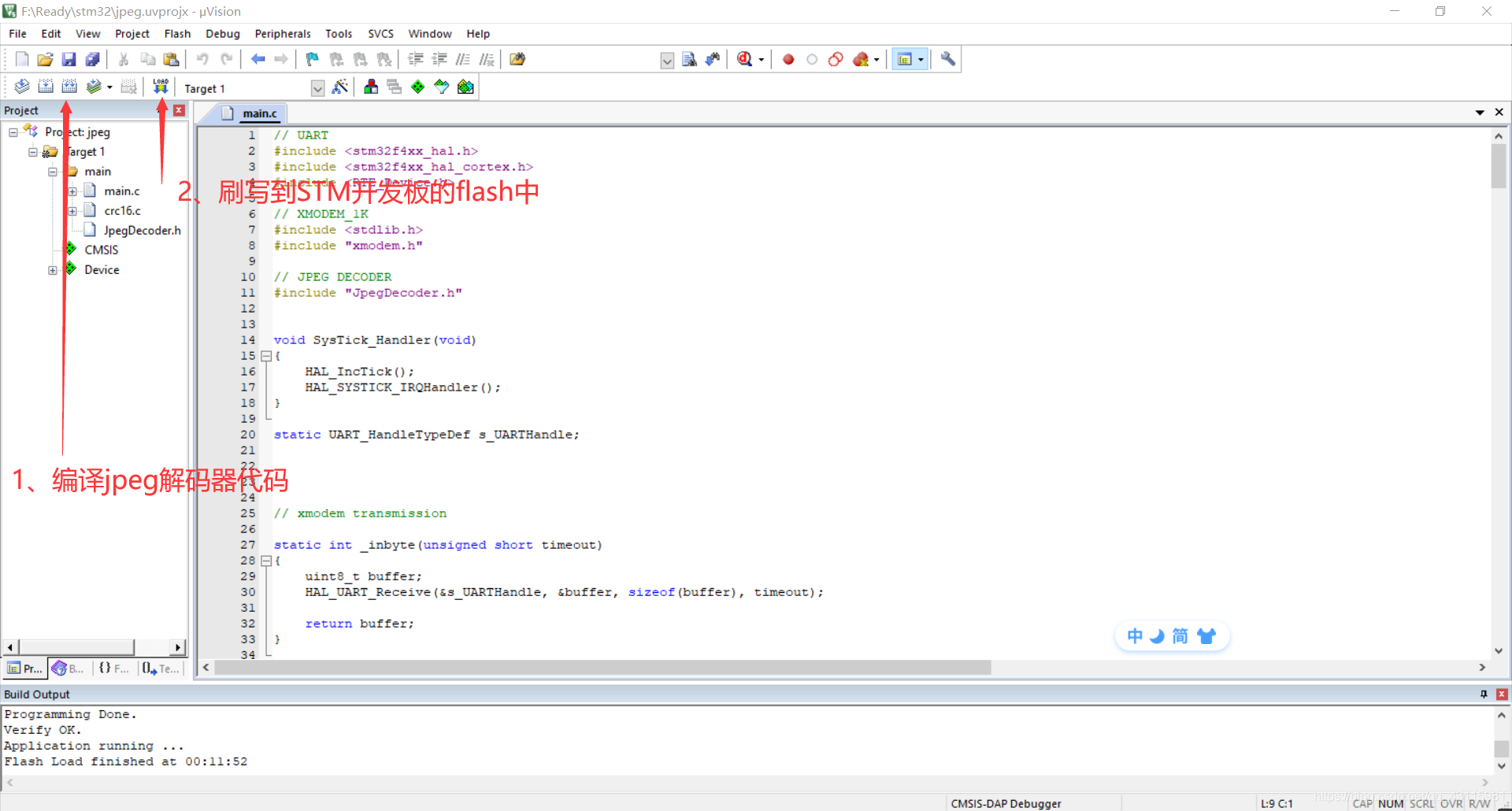

• 编译jpeg解码器代码，并刷写到STM开发板的flash中。

三、通过串口协议，实现对jpeg图片编解码后传回电脑验证

• 使用软件：串口调试工具

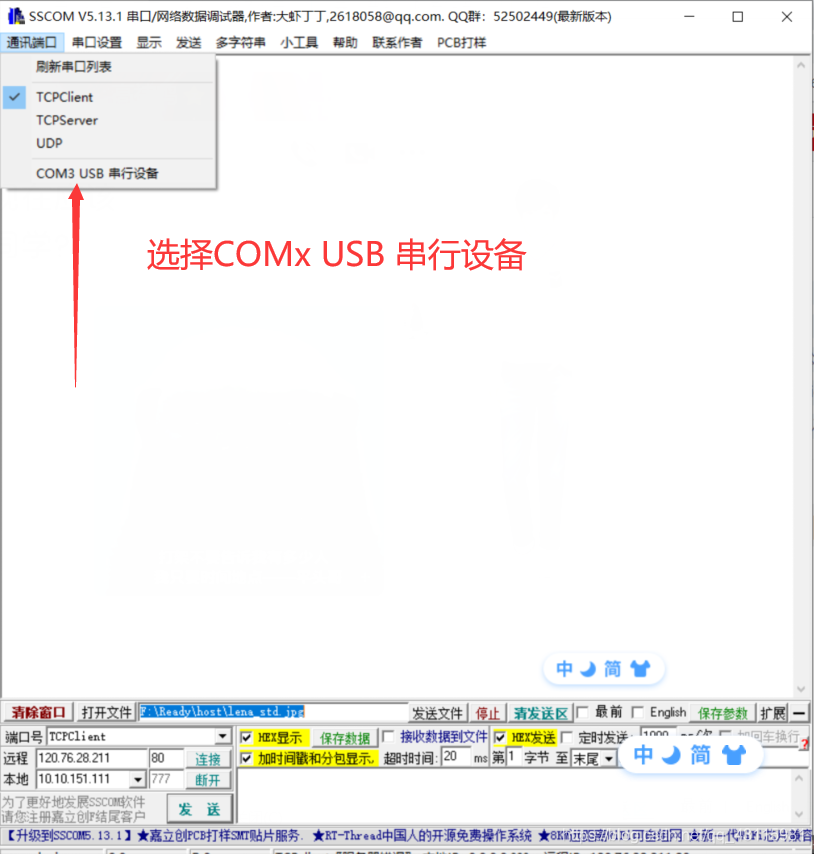

• 选择COMx USB 串行设备

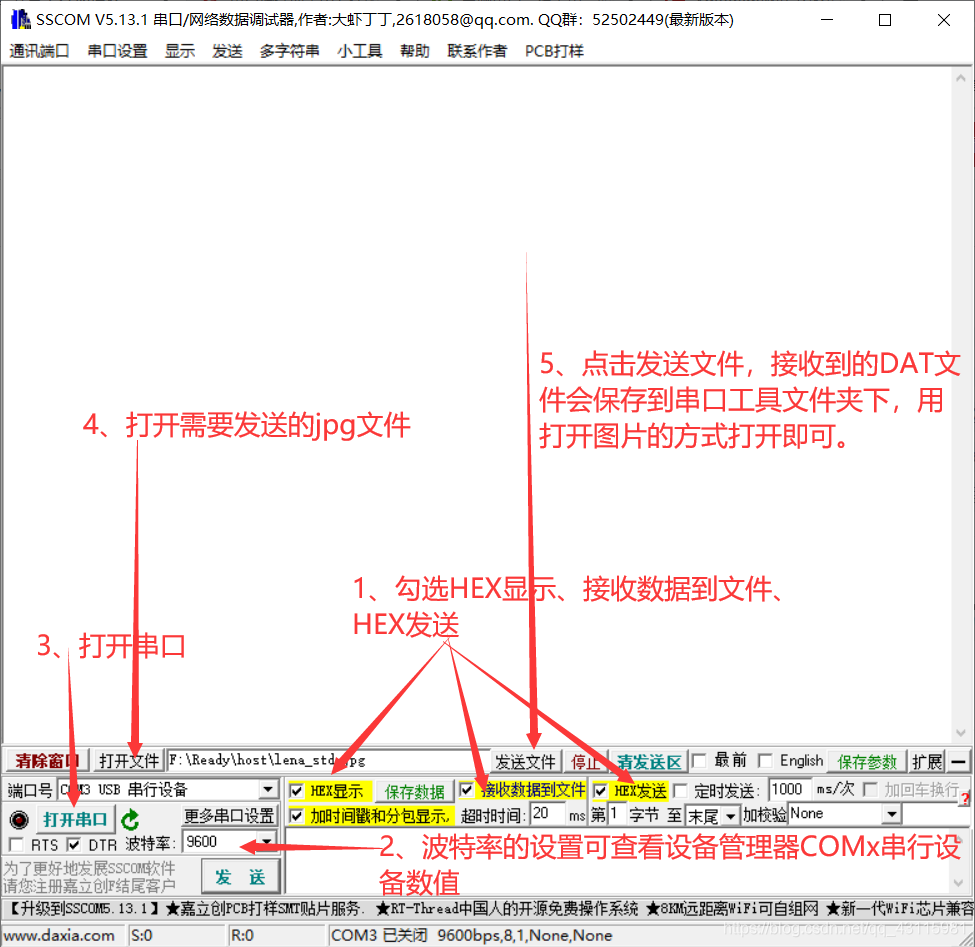

• 串口调试工具的配置

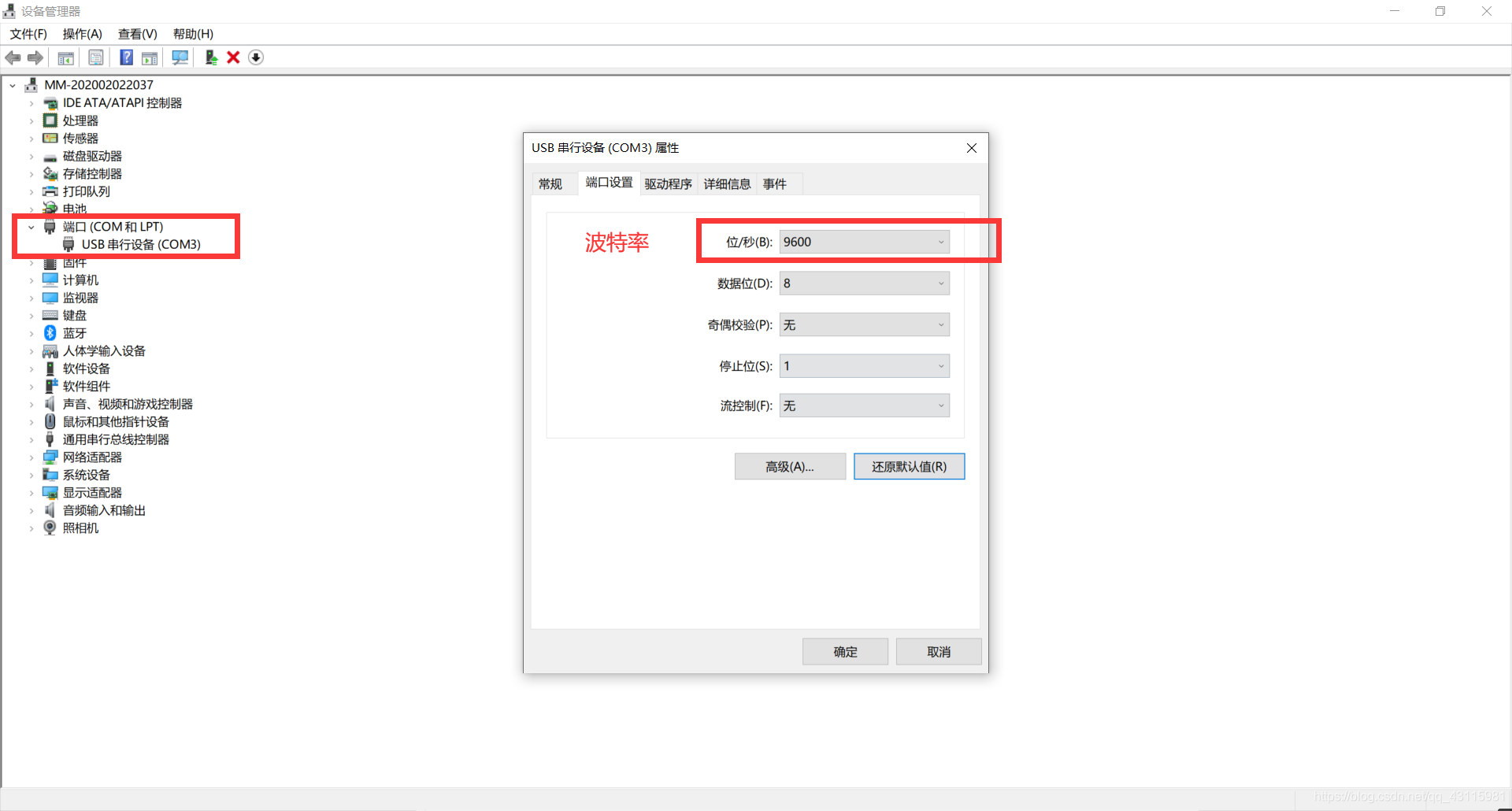

如何查看USB串口设备波特率？

• 右键我的电脑-属性-设备管理器-USB串行设备（COMx）-端口设置

四、结果

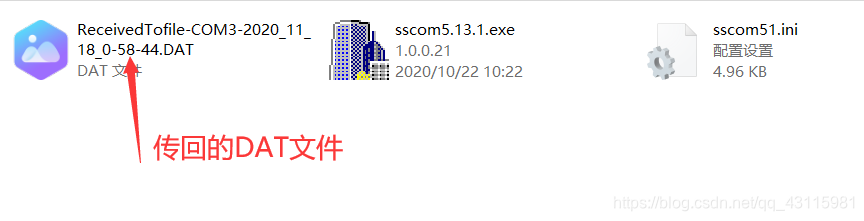

• 打开DAT文件

2020.11.18 上午9:25

---

jpeg编解码实验流程：

• 将jpeg编解码代码刷写到开发板
• 从开发板SD卡读取jpg图片并解码
• 将解码后的文件（硬件JPEG解码后输出的图像格式是YCbCr）传回电脑，进行验证

图像为什么要编码？

• 其实就是在满足图像质量的条件下，对图像进行压缩，用较少比特数表示图像。
• 编码的好处：减少图像多余信息，缩短传输时间。

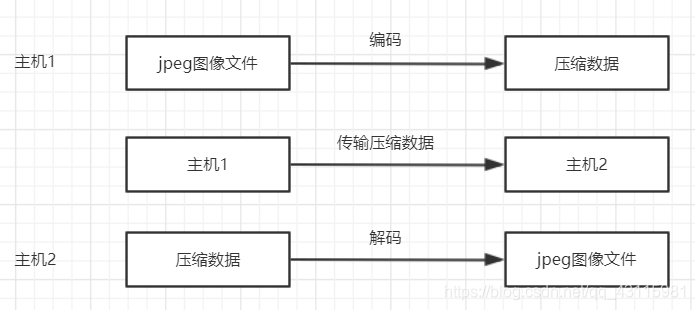

• 图3展示了图像编解码以及传输压缩数据的笼统过程。

图3 图像编解码及传输笼统过程
