【PID上下位机通信】

徳一

已于 2024-06-28 14:43:34 修改

阅读量135

点赞数 3

文章标签：单片机嵌入式硬件 stm32

于 2024-06-27 13:41:15 首次发布

本文链接：https://blog.youkuaiyun.com/qq_43094272/article/details/140009615

版权

代码

初始化代码

/**
 * @brief       初始化调试
 * @param       无
 * @retval      无
 */
void debug_init(void)
{
    debug_obj_init(&g_debug);            /* 初始化所需内存 */
}

被上面代码调用

/**
 * @brief       内存初始化
 * @param       *data：内存起始地址
 * @retval      无
 */
void debug_obj_init(debug_data *data)
{
    size_t obj_size = sizeof(debug_data);
    memset(data, 0, (size_t)obj_size);             /* 把指定范围内存清零 */
}

设置目标范围函数


/**
 * @brief       设置目标速度范围
 * @param       max_limit：最大值
 * @param       min_limit：最小值（反转时最大速度）
 * @param       step_max ： 最大突变值
 * @retval      无
 */
void debug_set_point_range(float max_limit, float min_limit, float step_max)
{
    static float step_temp = 0.0;

    if (abs((int)(*debug_rev.speed - step_temp)) > step_max)     /* 判断速度突变是否超过允许范围 */
    {
        *debug_rev.speed = step_temp;                            /* 超过最大突变值，保持原来速度 */
    }

    step_temp = *debug_rev.speed;                                /* 保存本次速度 */

    if (*debug_rev.speed >= max_limit)                           /* 超过限速 */
    {
        *debug_rev.speed = max_limit;                            /* 配置为最大允许速度 */
    }

    if (*debug_rev.speed <= min_limit)                           /* 超过限速 */
    {
        *debug_rev.speed = min_limit;                            /* 配置为最大允许速度 */
    }
}

PID目标值上下位机同步

/**
 * @brief       PID数据上传
 * @param       PIDx      ：PID组（1~10）
 * @param       *SetPoint ：目标速度地址
 * @param       P、I、D   ：PID参数
 * @retval      无
 */
void debug_send_initdata(upload_type PIDx, float *SetPoint, float P, float I, float D)
{
    debug_rev.speed = (float *)(SetPoint);          /* 开发板和上位机共用一个PID目标值的内存地址，数据同步更方便 */

    g_debug.pid[PIDx - TYPE_PID1].pid.pidf[0] = P;  /* 传入P值 */
    g_debug.pid[PIDx - TYPE_PID1].pid.pidf[1] = I;  /* 传入I值 */
    g_debug.pid[PIDx - TYPE_PID1].pid.pidf[2] = D;  /* 传入D值 */
    debug_upload_data(&g_debug, PIDx);              /* 发送PID参数 */
}

底层函数

实现数据接收和发送

数据接收

在这里插入图片描述
这里我们以没有数据位的介绍

先通过判断接受到帧尾

uint8_t  rev_data[ 17 ] ;					/* 存放接收数据的数组 */
uint8_t  rev_p = 0 ;                       	/* 地址偏移量 */

void debug_handle( uint8_t  *data )
{
	if ( rev_p >= 17 )						/* 超过缓冲区最大长度 */
	{
		rev_p = 0 ;							/* 地址偏移量清零，将该字节放到第一个字节内存位置 */
	}

	rev_data[ rev_p ] = *(data);         	/* 从地址里取出数据，存进数组 */
	if (*data == DEBUG_DATA_END)            /* 判断是否收到帧尾 */
    {
    	/* 数据包长度为5个字节，判断第一个字节是否为帧头，是进入接收到帧头后，向前偏移4个地址接收到帧头 */
        if (debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 4) % DEBUG_REV_MAX_LEN] == DEBUG_DATA_HEAD)
        {
            for (i = 0; i < 2; i++)
            {
            	/* 取出帧头、数据类别，5个字节的数据包没有数据域 */
                temp[i] = debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 4 + i) % DEBUG_REV_MAX_LEN];
            }
         /*下面就是CRC校验代码*/
#if EN_CRC                                         /* 进行CRC校验，这里的+2 +3就是地址偏移到crc校验字节的地址了 */
            if (crc16_calc(temp, 2) == ((debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 4 + 2) % DEBUG_REV_MAX_LEN] << 8) | \
                                         debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 4 + 3) % DEBUG_REV_MAX_LEN]))
#endif			/*如果校验与帧头和数据类别对了*/
            {
                if (debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 4 + 1) % DEBUG_REV_MAX_LEN] == CMD_GET_ALL_DATA)/* 判断数据类别是否为：获取全部参数 */
                {
                    debug_upload_data(&g_debug, TYPE_STATUS);         /* 发送电机状态 */
                    debug_upload_data(&g_debug, TYPE_SPEED);          /* 发送速度值 */
                    debug_upload_data(&g_debug, TYPE_HAL_ENC);        /* 发送霍尔、编码器位置 */
                    debug_upload_data(&g_debug, TYPE_VBUS);           /* 发送电压 */
                    debug_upload_data(&g_debug, TYPE_AMP);            /* 发送电流 */
                    debug_upload_data(&g_debug, TYPE_TEMP);           /* 发送温度 */
                    debug_upload_data(&g_debug, TYPE_SUM_LEN);        /* 发送总里程 */
                    debug_upload_data(&g_debug, TYPE_BEM);            /* 发送反电动势 */
                    debug_upload_data(&g_debug, TYPE_MOTOR_CODE);     /* 发送电机类型 */
                    for (i = TYPE_PID1; i < TYPE_PID10; i++)
                    {
                        debug_upload_data(&g_debug, i);               /* 发送PID参数 */
                    }
                }
            }
        }
        if (debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 5) % DEBUG_REV_MAX_LEN] == DEBUG_DATA_HEAD)                        /* 数据包长度为6个字节，判断第一个字节是否为帧头 */
        {
            for (i = 0; i < 3; i++)
            {
                temp[i] = debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 5 + i) % DEBUG_REV_MAX_LEN];                         /* 取出帧头、数据类别、数据域 */
            }
#if EN_CRC                                         /* 进行CRC校验 */
            if (crc16_calc(temp, 3) == ((debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 5 + 3) % DEBUG_REV_MAX_LEN] << 8) | \
                                         debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 5 + 4) % DEBUG_REV_MAX_LEN]))
#endif
            {
                switch (debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 5 + 1) % DEBUG_REV_MAX_LEN])                           /* 判断数据类别 */
                {
                    case CMD_SET_CTR_CODE:                                                                                       /* 下发控制指令 */
                        debug_rev.Ctrl_code = debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 5 + 2) % DEBUG_REV_MAX_LEN];
                        break;

                    case CMD_SET_CTR_MODE:                                                                                       /* 下发控制模式 */
                        debug_rev.Ctrl_mode = debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 5 + 2) % DEBUG_REV_MAX_LEN];
                        break;
                }
            }
        }

        if (debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 6) % DEBUG_REV_MAX_LEN] == DEBUG_DATA_HEAD)                        /* 数据包长度为7个字节，判断第一个字节是否为帧头 */
        {
            for (i = 0; i < 4; i++)
            {
                temp[i] = debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 6 + i) % DEBUG_REV_MAX_LEN];                         /* 取出帧头、数据类别、数据域 */
            }
#if EN_CRC                                         /* 进行CRC校验 */
            if (crc16_calc(temp, 4) == ((debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 6 + 4) % DEBUG_REV_MAX_LEN] << 8) | \
                                         debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 6 + 5) % DEBUG_REV_MAX_LEN]))
#endif
            {
                switch (debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 6 + 1) % DEBUG_REV_MAX_LEN])                           /* 判断数据类别 */
                {
                    case CMD_SET_SPEED:                                                                                          /* 设定电机速度 */
                        *(debug_rev.speed) = (int16_t)((debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 6 + 2) % DEBUG_REV_MAX_LEN] << 8) | \
                                                        debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 6 + 3) % DEBUG_REV_MAX_LEN]);
                        break;

                    case CMD_SET_TORQUE:                                                                                         /* 设定转矩 */
                        *(debug_rev.torque) = (debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 6 + 2) % DEBUG_REV_MAX_LEN] << 8) | \
                                               debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 6 + 3) % DEBUG_REV_MAX_LEN];
                        break;
                }
            }
        }

        if (debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 16) % DEBUG_REV_MAX_LEN] == DEBUG_DATA_HEAD)                       /* 数据包长度为17个字节，判断第一个字节是否为帧头 */
        {
            for (i = 0; i < 14; i++)
            {
                temp[i] = debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 16 + i) % DEBUG_REV_MAX_LEN];                        /* 取出帧头、数据类别、数据域 */
            }
#if EN_CRC                                          /* 进行CRC校验 */
            if (crc16_calc(temp, 14) == ((debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 16 + 14) % DEBUG_REV_MAX_LEN] << 8) | \
                                          debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 16 + 15) % DEBUG_REV_MAX_LEN]))
#endif
            {
                switch (debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 16 + 1) % DEBUG_REV_MAX_LEN])                          /* 判断数据类别 */
                {
                    case CMD_SET_PID1:
                    case CMD_SET_PID2:
                    case CMD_SET_PID3:
                    case CMD_SET_PID4:
                    case CMD_SET_PID5:
                    case CMD_SET_PID6:
                    case CMD_SET_PID7:
                    case CMD_SET_PID8:
                    case CMD_SET_PID9:
                    case CMD_SET_PID10:
                    for (i = 0; i < 12; i++)                                                                                     /* 接收设定的PID参数 */
                    {
                        g_debug.pid[debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 16 + 1) % DEBUG_REV_MAX_LEN] - CMD_SET_PID1].pid.pidi8[i] = \
                                    debug_rev_data[(debug_rev_p + DEBUG_REV_MAX_LEN - 16 + 2 + i) % DEBUG_REV_MAX_LEN];
                    }
                    break;
                }
            }
        }
    }

    debug_rev_p ++;			/* 地址偏移，当存完上一个，地址向后偏移一位再向后偏移 */
}

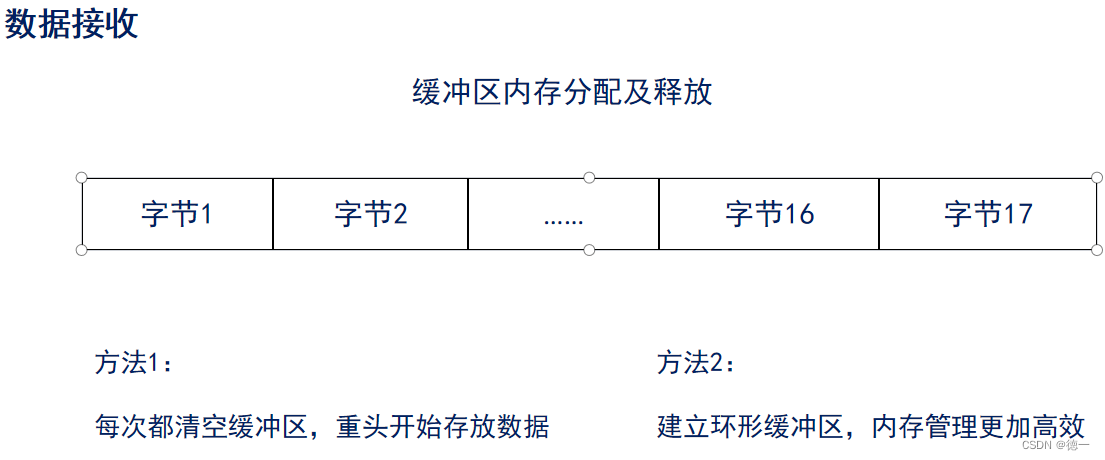

例程中采用环形环形缓冲区
存放接收数据为17个字节

数据发送

在这里插入图片描述

/**
 * @brief       数据上传
 * @param       *data：上传的数据（地址）
 * @param       upload_type：上传的数据类别
 * @retval      无
 */
void debug_upload_data(debug_data *data, uint8_t upload_type)
{
    uint8_t cur_data, i;
    uint8_t upload_data[37];                                            /* 数据上传数组 */
    upload_data[0] = DEBUG_DATA_HEAD;                                   /* 数据包第1个字节（数组第0个元素），固定为帧头 */
    cur_data = 2;                                                       /* 数据域从第3个字节（数组第2个元素）开始 */

    switch (upload_type)                                                /* 判断数据类别 */
    {
        case TYPE_STATUS:                                               /* 设备状态 */
            upload_data[1] = upload_type;                               /* 数据包第2个字节（数组第1个元素），固定为数据类别 */
            upload_data[cur_data++] = data->status;                     /* 存入要发送的数据域 */
            break;

        case TYPE_SPEED:                                                /* 电机速度 */
            upload_data[1] = upload_type;
            upload_data[cur_data++] = (data->speed >> 8) & 0xFF;        /* 先存入速度值高8位（小端模式中u16赋给u8类型，只取低8位） */
            upload_data[cur_data++] = data->speed & 0xFF;               /* 再存入速度值低8位 */
            break;

        case TYPE_HAL_ENC:                                              /* 霍尔、编码器位置值 */
            upload_data[1] = upload_type;
            upload_data[cur_data++] = (data->hall_p) & 0x08;            /* 存入霍尔位置值 */
            upload_data[cur_data++] = (data->encode_p >> 8) & 0xFF;     /* 存入编码器位置值高8位 */
            upload_data[cur_data++] = (data->encode_p) & 0xFF;          /* 存入编码器位置值低8位 */
            break;

        case TYPE_VBUS:                                                                 /* 电压，范围 0~100.99 V */
            upload_data[1] = upload_type;
            upload_data[cur_data++] = ((uint8_t)data->bus_vol) % 101;                   /* 存入电压值整数部分，整数部分不允许超过100 */
            upload_data[cur_data++] = ((uint16_t)(data->bus_vol * 100)) % 100;          /* 存入电压值小数部分，小数部分不允许超过99 */
            break;

        case TYPE_AMP:                                                                  /* 电流 */
            upload_data[1] = upload_type;
            upload_data[cur_data++] = (((int16_t)(data->amp[0] * 1000)) >> 8) & 0xFF;   /* 存入U相电流高8位 */
            upload_data[cur_data++] = ((int16_t)(data->amp[0] * 1000)) & 0xFF;          /* 存入U相电流低8位 */
            upload_data[cur_data++] = (((int16_t)(data->amp[1] * 1000)) >> 8) & 0xFF;   /* 存入V相电流高8位 */
            upload_data[cur_data++] = ((int16_t)(data->amp[1] * 1000)) & 0xFF;          /* 存入V相电流低8位 */
            upload_data[cur_data++] = (((int16_t)(data->amp[2] * 1000)) >> 8) & 0xFF;   /* 存入W相电流高8位 */
            upload_data[cur_data++] = ((int16_t)(data->amp[2] * 1000)) & 0xFF;          /* 存入W相电流低8位 */
            break;

        case TYPE_TEMP:                                                                 /* 温度 */
            upload_data[1] = upload_type;
            upload_data[cur_data++] = (uint8_t)(data->temp[0] + 50);                    /* 存入驱动板温度 */
            upload_data[cur_data++] = (uint8_t)(data->temp[1] + 50);                    /* 存入电机温度 */
            break;

        case TYPE_SUM_LEN:                                                              /* 总里程 */
            upload_data[1] = upload_type;
            upload_data[cur_data++] = (data->sum_len >> 56) & 0xFF;                     /* 存入总里程 56~63 位 */
            upload_data[cur_data++] = (data->sum_len >> 48) & 0xFF;                     /* 存入总里程 48~55 位 */
            upload_data[cur_data++] = (data->sum_len >> 40) & 0xFF;                     /* 存入总里程 40~47 位 */
            upload_data[cur_data++] = (data->sum_len >> 32) & 0xFF;                     /* 存入总里程 32~39 位 */
            upload_data[cur_data++] = (data->sum_len >> 24) & 0xFF;                     /* 存入总里程 24~31 位 */
            upload_data[cur_data++] = (data->sum_len >> 16) & 0xFF;                     /* 存入总里程 16~23 位 */
            upload_data[cur_data++] = (data->sum_len >> 8) & 0xFF;                      /* 存入总里程 8~15 位 */
            upload_data[cur_data++] = (data->sum_len >> 0) & 0xFF;                      /* 存入总里程 0~7 位 */
            break;

        case TYPE_BEM:                                                                  /* 反电动势 */
            upload_data[1] = upload_type;
            upload_data[cur_data++] = (int8_t)data->bem[0];                             /* 存入U相反电动势电压整数部分 */
            upload_data[cur_data++] = ((int16_t)(data->bem[0] * 100)) % 100;            /* 存入U相反电动势电压小数部分 */
            upload_data[cur_data++] = (int8_t)data->bem[1];                             /* 存入V相反电动势电压整数部分 */
            upload_data[cur_data++] = ((int16_t)(data->bem[1] * 100)) % 100;            /* 存入V相反电动势电压小数部分 */
            upload_data[cur_data++] = (int8_t)data->bem[2];                             /* 存入W相反电动势电压整数部分 */
            upload_data[cur_data++] = ((int16_t)(data->bem[2] * 100)) % 100;            /* 存入W相反电动势电压小数部分 */
            break;

        case TYPE_MOTOR_CODE:                                                           /* 电机类型 */
            upload_data[1] = upload_type;
            upload_data[cur_data++] = data->motor_code;                                 /* 存入电机类型 */
            break;

        case TYPE_TORQUE:                                                               /* 扭矩 */
            upload_data[1] = upload_type;
            upload_data[cur_data++] = (((int16_t)(data->torque * 1000)) >> 8) & 0xFF;   /* 存入扭矩值整数部分 */
            upload_data[cur_data++] = ((int16_t)(data->torque * 1000)) & 0xFF;          /* 存入扭矩值小数部分 */
            break;

        case TYPE_POWER:                                                                /* 功率 */
            upload_data[1] = upload_type;
            upload_data[cur_data++] = (((int16_t)(data->power * 100)) >> 8) & 0xFF;     /* 存入功率值高8位 */
            upload_data[cur_data++] = ((int16_t)(data->power * 100)) & 0xFF;            /* 存入功率值低8位 */
            break;

        case TYPE_PID1:                                                                 /* PID参数组别 */
        case TYPE_PID2:
        case TYPE_PID3:
        case TYPE_PID4:
        case TYPE_PID5:
        case TYPE_PID6:
        case TYPE_PID7:
        case TYPE_PID8:
        case TYPE_PID9:
        case TYPE_PID10:
            upload_data[1] = upload_type;

            for (i = 0; i < 3; i++)                                            /* 循环存入P、I、D系数值，每个系数占4个字节 */
            {
                upload_data[cur_data++] = data->pid[upload_type - TYPE_PID1].pid.pidi8[i * 4 + 0];
                upload_data[cur_data++] = data->pid[upload_type - TYPE_PID1].pid.pidi8[i * 4 + 1];
                upload_data[cur_data++] = data->pid[upload_type - TYPE_PID1].pid.pidi8[i * 4 + 2];
                upload_data[cur_data++] = data->pid[upload_type - TYPE_PID1].pid.pidi8[i * 4 + 3];
            }
            break;

        case TYPE_USER_DATA:                                                   /* 波形数据 */
            upload_data[1] = upload_type;

            for (i = 0; i < 16; i++)                                           /* 循环存入1~16个通道波形数据 */
            {
                upload_data[cur_data++] = (data->user_data[i] >> 8) & 0xFF;    /* 存入波形数据高8位 */
                upload_data[cur_data++] =  data->user_data[i] & 0xFF;          /* 存入波形数据低8位 */
            }
            break;

        default :
            upload_data[1] = 0xFE;                                             /* 数据类别错误，存入错误码0xFE */
            break;
    }

    if (upload_data[1] == 0xFE)                                                /* 数据类别错误，直接跳出 */
    {
        return;
    }
    else                                                                       /* 数据类别正确 */
    {
        uint16_t crc_res = crc16_calc(&(upload_data[0]), cur_data);            /* 进行CRC校验 */
        upload_data[cur_data++] = (crc_res >> 8) & 0xFF;                       /* 存入校验结果高8位 */
        upload_data[cur_data++] = (crc_res) & 0xFF;                            /* 存入校验结果低8位 */
        upload_data[cur_data++] = DEBUG_DATA_END;                              /* 存入帧尾 */
        HAL_UART_Transmit(&g_uart1_handle, upload_data, cur_data, 0xFFFF);     /* 发送数据到上位机 */
    }
}
