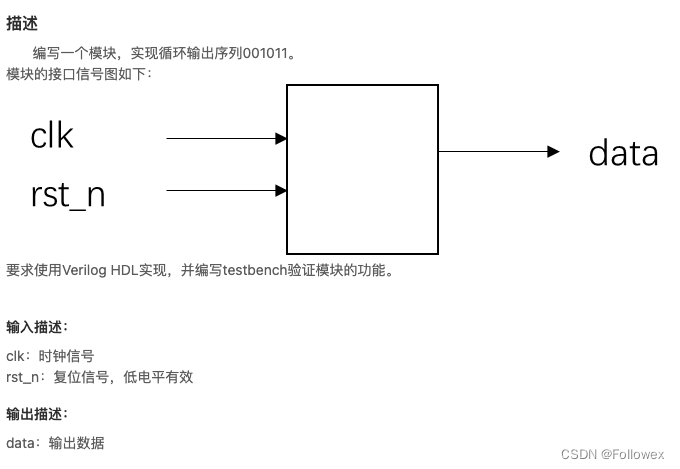

请添加图片描述

一开始想直接FSM，划分出6状态依次输出对应的。
但其实只要6比特的移位寄存器，每次输出高位。复位后的默认值时6’b001_011。这样就可以实现循环，这种移位寄存器也叫barrel_shifter。循环移位。
也可以使用循环计数器，然后case计数器输出对应的比特流。本质和FSM一样。
所以循环左移和循环寄存器主要体现思想是循环，然后循环到哪个阶段输出哪个比特。

`timescale 1ns/1ns

module sequence_generator(
	input clk,
	input rst_n,
	output reg data
	);

reg [5:0] seq_dat;

always @(posedge clk or negedge rst_n)
begin
	if(!rst_n) begin
		seq_dat	<=	6'b001_011;
	end else begin
		seq_dat <= {seq_dat[4:0],seq_dat[5]};
	end
end

always @(posedge clk or negedge rst_n)
begin
	if(!rst_n) begin
		data <= 1'b0;
	end else begin
		data <= seq_dat[5];
	end
end

endmodule
