基于proteus+keil5的freeRTOS系统移植的验证仿真（STM32cunMx生成基础工程）

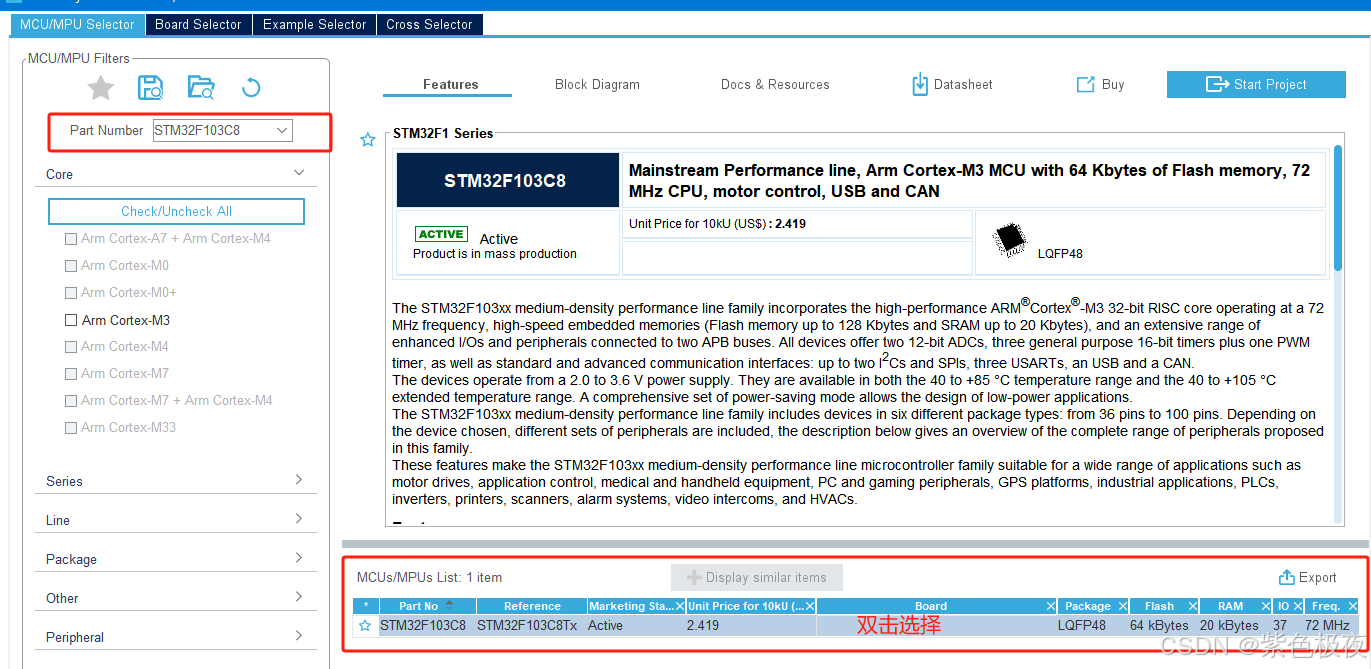

1、生成基础工程（以STM32F103c8芯片举例)

在这里插入图片描述

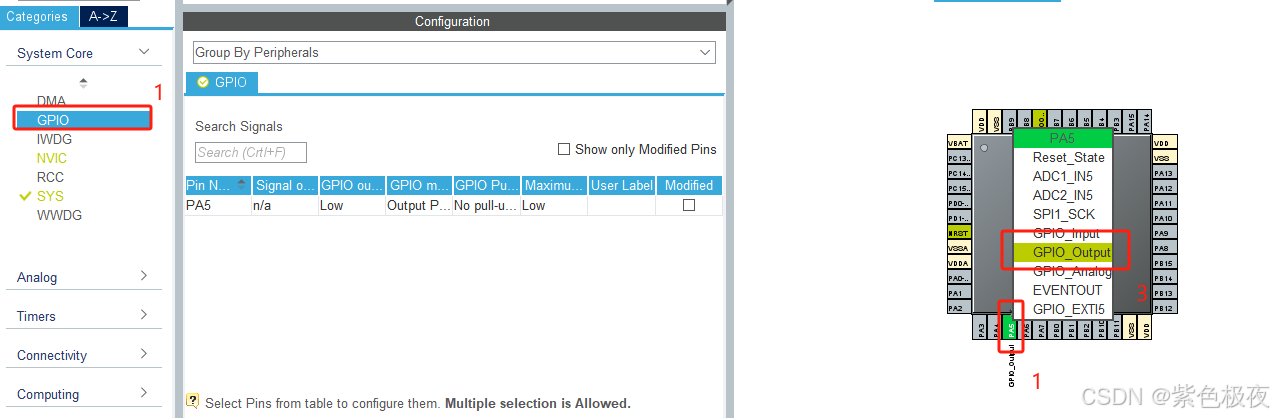

2、选择PA5引脚作为输出

在这里插入图片描述

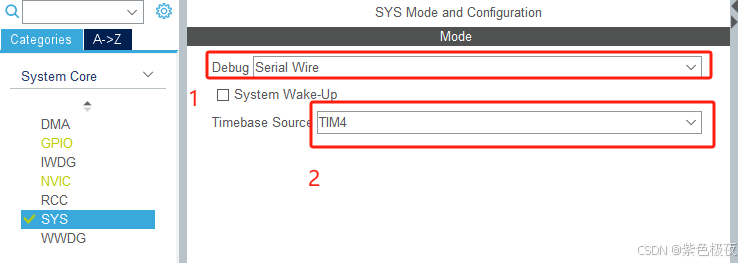

3.HAL本身和FreeRTOS都默认依赖SysTick，会造成程序的卡死问题。在SYS选择HAL时钟源的时候换成其他的，并且中断优先级设为较高，比如1。

在这里插入图片描述

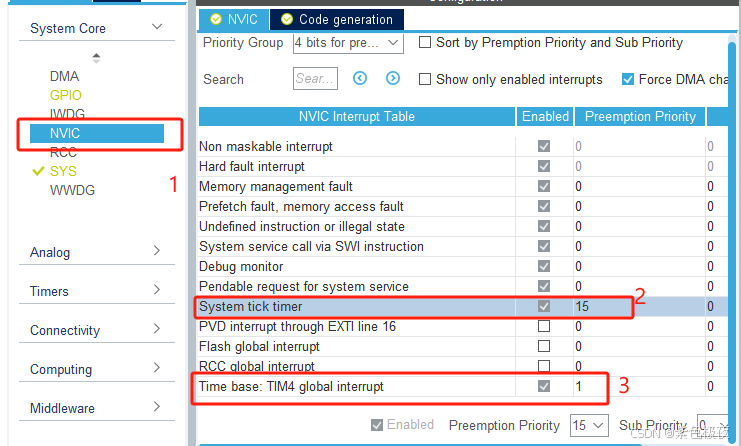

4、设置中断的优先级，将TIM4的优先级设置为1，SysTick中断优先级设置为15 在这里插入图片描述

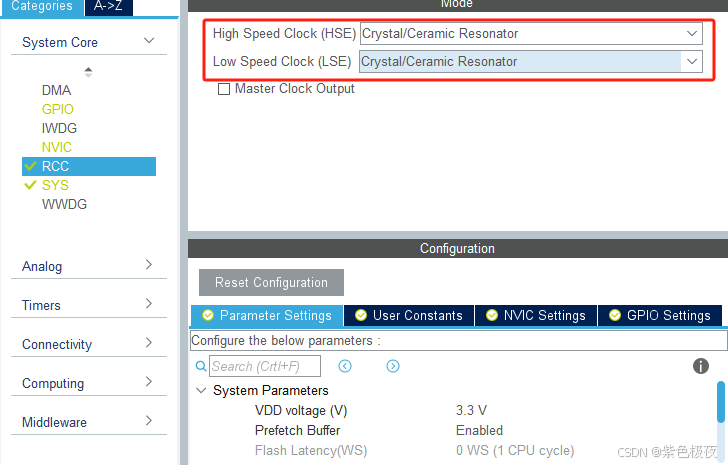

5、晶振时钟选择

在这里插入图片描述

6、时钟树可以保持默认值

在这里插入图片描述

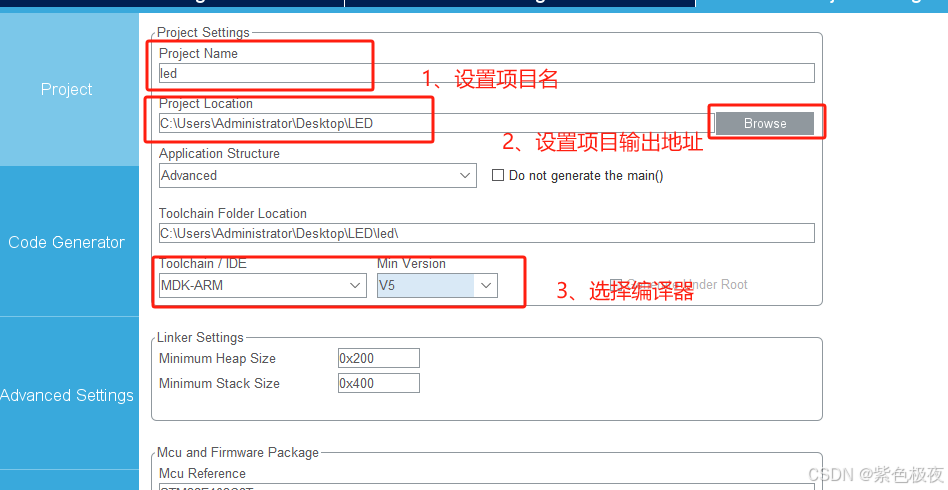

7、项目配置led!
在这里插入图片描述

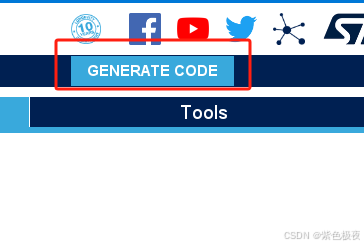

8、配置完成生成基本工程

在这里插入图片描述

在这里插入图片描述
