FPGA与VHDL语言学习4

1.《自动售货机控制器设计》，输入程序代码，对代码进行编译，试用Assignments→Assignment Editor进行I/O引脚锁定，重新编译
2.《信号发生器设计》，输入程序代码，对代码进行编译，试用Assignments→Assignment Editor进行I/O引脚锁定，重新编译
3.DDS正弦信号发生器（可以通过网络查找相关DDS的技术信息），参照图7-49，用图形方式连接电路

1.参考FPGA与VHDL语言实验指导书中的实验五《自动售货机控制器设计》，输入程序代码，对代码进行编译，试用Assignments→Assignment Editor进行I/O引脚锁定，重新编译。这里因为没有硬件电路板支持，只是学习如何进行引脚锁定及软件与硬件的关系。对项目进行波形图仿真，把程序与引脚锁定图及仿真结果图通过作业系统上交，说明仿真结果正确的理由。

实验五、自动售货机控制器设计

0.原理：

对仿真图进行分析: rst为复位信号，clk为时钟输入信号，nickel_ in、 dime_ _in、

quarter_ in分别为5美分、10美分与25美分输入信号; candy_ ou为糖果发放输出信号，nickel. out与dime out分别为5美分与10美分找零信号，都为输出信号; p state代表当前投入的总金额。当rs输入为1时,所有的输出都为0,p_ state为st0状态;当rst与nickel in、quarter_ in信号都为时，dime_ in为1时，所有的输出都为0,但在下一-个脉冲上升沿作用下，当前状态由st0跳到st10;再在上述的基础上,投入25美分的硬币，即quarter _in信号为1,在下一-个脉冲上升沿作用下，当前状态由st10变为st35, 此时输出信号candy. out与dime _out都为1, 即自动售货机发放糖果并实现10美分找零。以此类推，即可实现自动售货控制器的全部功能。

1．在 QuartusⅡ中创建项目，并完成相关设备配置。

2．确定所有状态，并完成状态转移图。

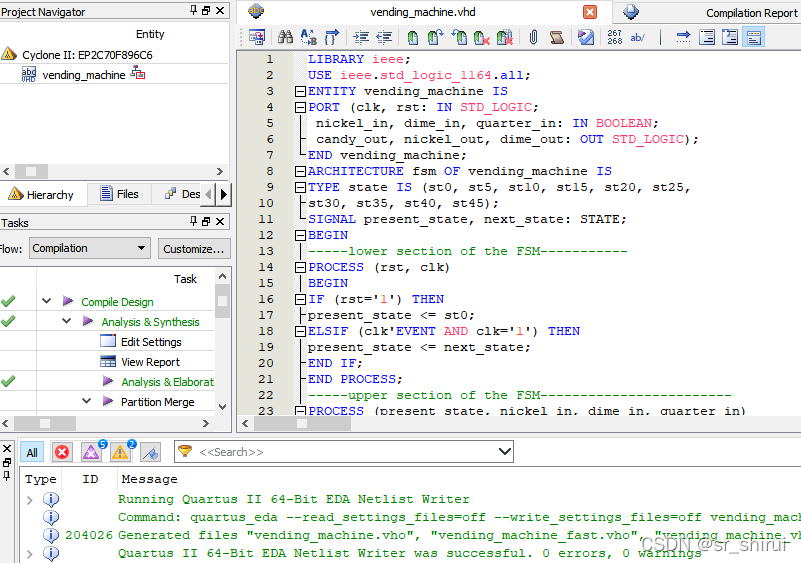

3．新建 VHDL 文档，输入代码并编译通过。

该设计为单一种类25美分糖果自动售货控制器,它只能识别5美分、10美分与25美分硬币，不能识别其他种类的硬币。它具有金额积累功能,当累积金额达到或超过25美分，系统将实现自动发放糖果与找零功能,但不能处理当投入硬币的累积金额达到25美分后继续投入硬币的情况。

输入信号是nickel_ in (投入5美分)，dime_ in (投入10美分)和quarter_ in (投入25美分)。另外两个必要的输入是clk(时钟)和rst (复位)。自动售货机相应的3个输出: cand_ out用于控制发放糖果，nickel out用于控制找回5美分的零钱, dime _out用于控制找回10美分零钱。

给出了有限状态机的转移图。圆圈里的数代表顾客投进来的总钱数(接受5美分、10美分或25美分的硬币)。状态为空闲状态。从它开始，如果投入5美分硬币，将跳转到状态5;如果投入10美分硬币，则跳转到状态10;如果投入25美分硬币,则跳转到状态25。随着投币数量的增加，状态不断跳转,如果投入的币值达到25美分，就可以进入状态25,然后售货机会发放糖果,并跳转回状态0。如果投入的总币值超过了25美分，那么售货机要进入与找零相关的状态。例如，当投入的市值达到40美分时，需要先退出5美分硬币(进入状态35)然后再退出10美分，发放糖果并进入状态0。


4．新建波形文件，分别进行功能仿真与时序仿真。

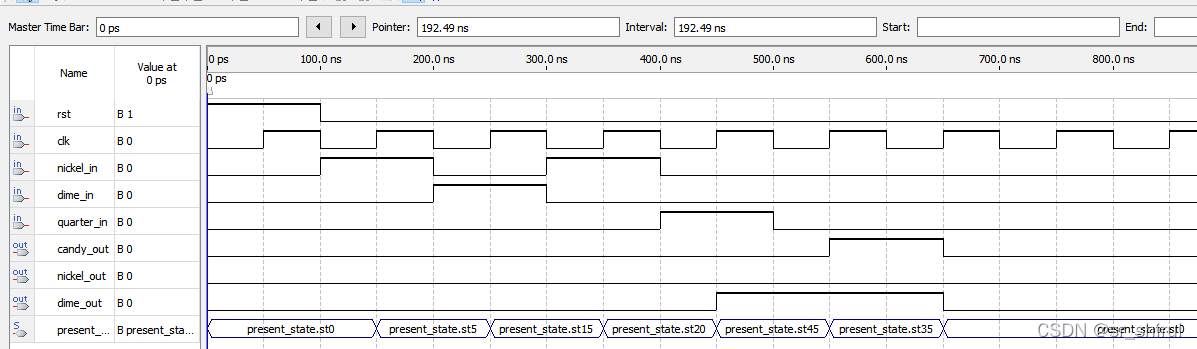

功能仿真：为了实验准确性进行了多次仿真

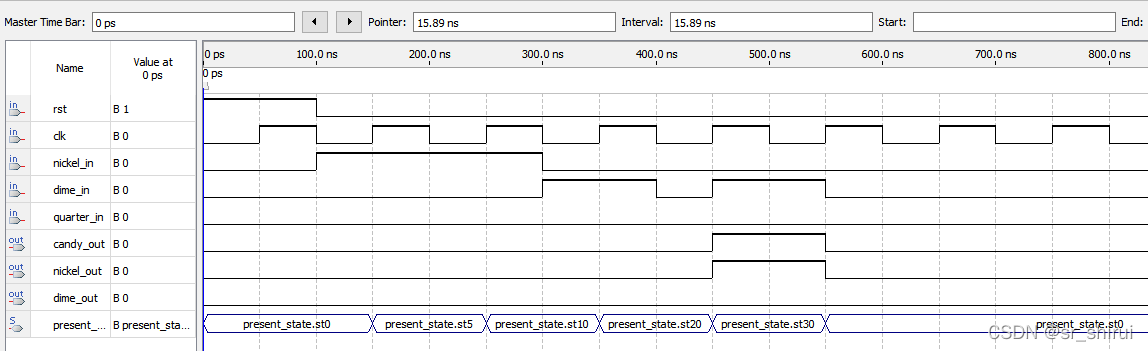

下图，100ns-200ns投入5美分，200ns-300ns投入10美分，300ns-400ns投入5美分，400ns-500ns投入25美分，共投入45美分，糖果25美分，应找零20美分并输出糖果，即两个dime_out，验证成功。

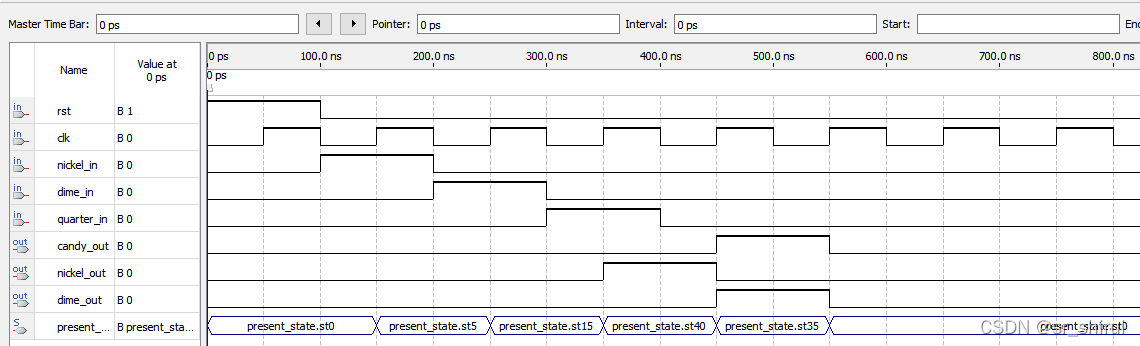

下图，100ns-200ns投入5美分，200ns-300ns投入10美分，300ns-400ns投入25美分，共投入40美分，糖果25美分，应找零15美分并输出糖果，即1个dime_out和一个nickel_out,验证成功。

下图，100ns-200ns投入5美分，200ns-300ns投入5美分，300ns-400ns投入10美分，450ns-550ns投入10美分，共投入30美分，糖果25美分，应找零5美分并输出糖果，即一个nickel_out,验证成功。

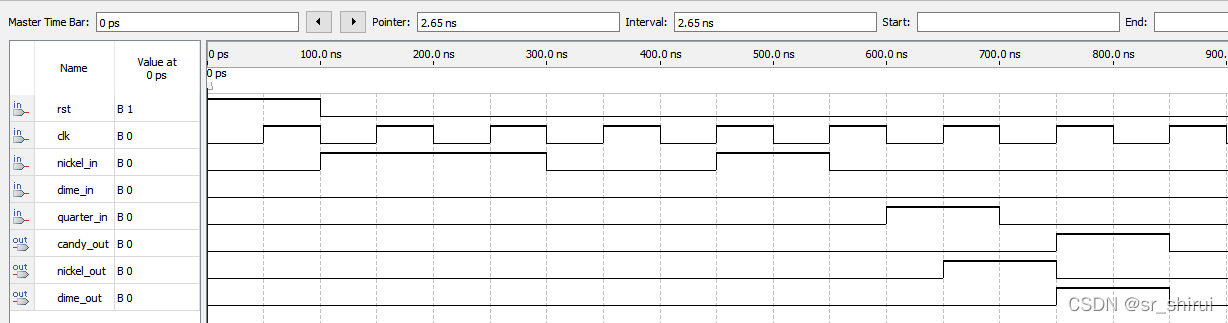

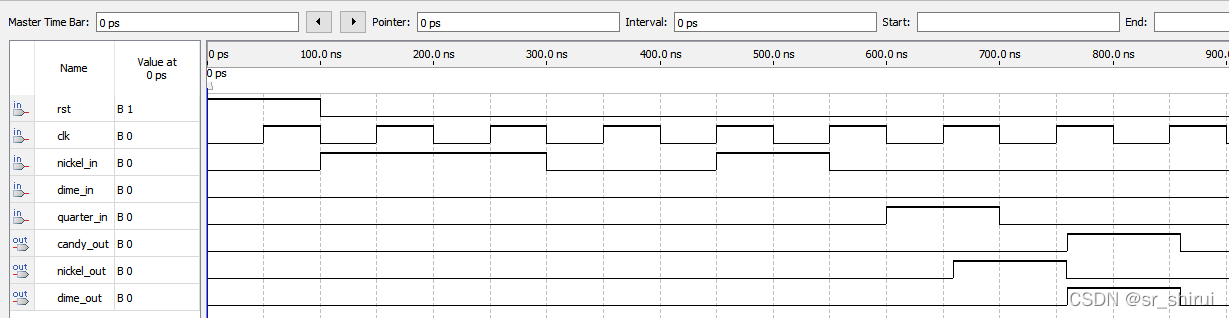

下图，100ns-200ns投入5美分，200ns-300ns投入5美分，450ns-550ns投入5美分，600ns-700ns投入25美分，共投入40美分，糖果25美分，应找零15美分并输出糖果，即1个dime_out和一个nickel_out,验证成功。


时序仿真：


5．手动完成引脚分配，重新编译项目。

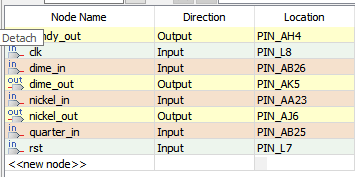

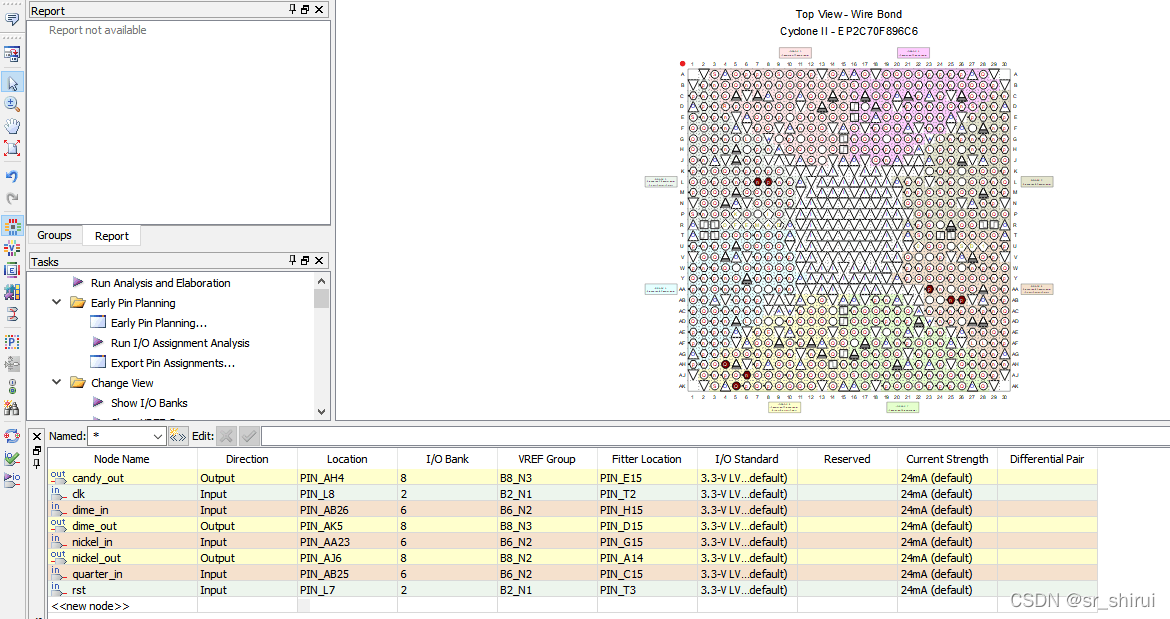

引脚分配：clk -> SW[17]; rst -> SW[16]; quarter_in -> SW[2]; dime_in -> SW[1]; nickel_in -> SW[0]; candy_out -> LEDR[5];

dime_out -> LEDR[1]; nickel_out -> LEDR[0]

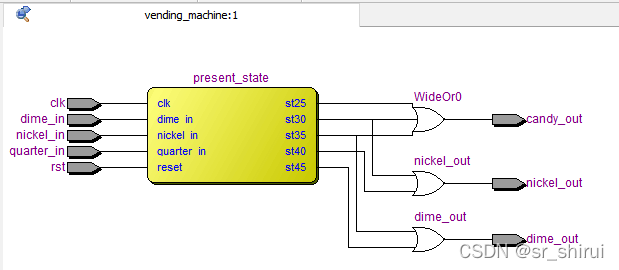

Netlist Viewers下无符号数比较器a的RTL结构

2.参考FPGA与VHDL语言实验指导书中的实验八《信号发生器设计》，输入程序代码，对代码进行编译，试用Assignments→Assignment Editor进行I/O引脚锁定，重新编译。这里因为没有硬件电路板支持，只是学习如何进行引脚锁定及软件与硬件的关系。对项目进行波形图仿真，把程序与引脚锁定图及仿真结果图通过作业系统上交，说明仿真结果正确的理由。

实验八、信号发生器设计

转化为数字形式为“0101 1100”

1．在 QuartusⅡ中创建项目，并完成相关设备配置。

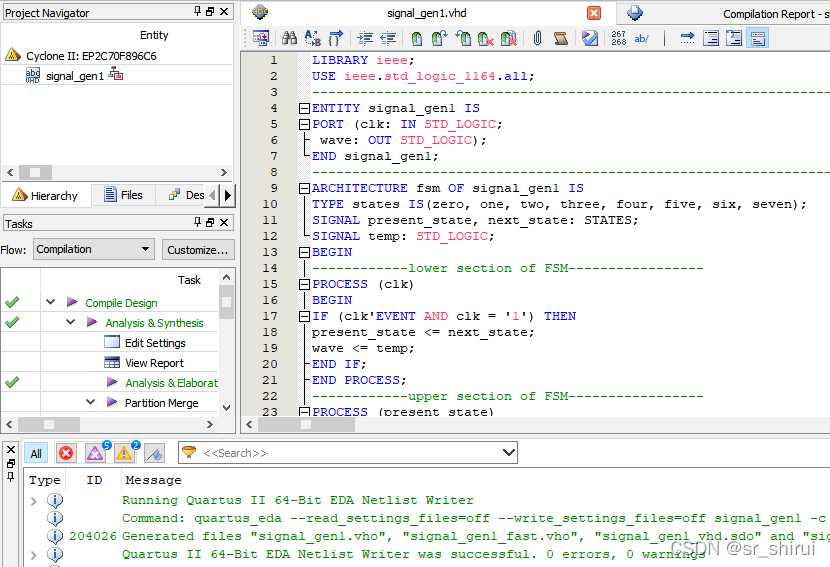

2．新建 VHDL 文档，输入代码并编译通过。

方法一：使用状态机实现


3．新建波形文件，分别进行功能仿真与时序仿真。

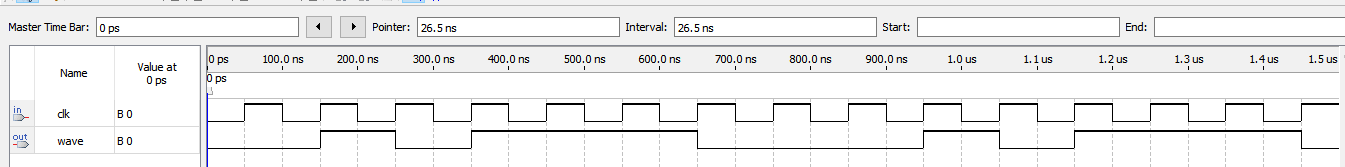

功能仿真：波形仿真与要求相同，都是“0101 1100”


时序仿真：波形仿真与要求相同，都是“0101 1100”


4．完成引脚分配，并重新编译通过。

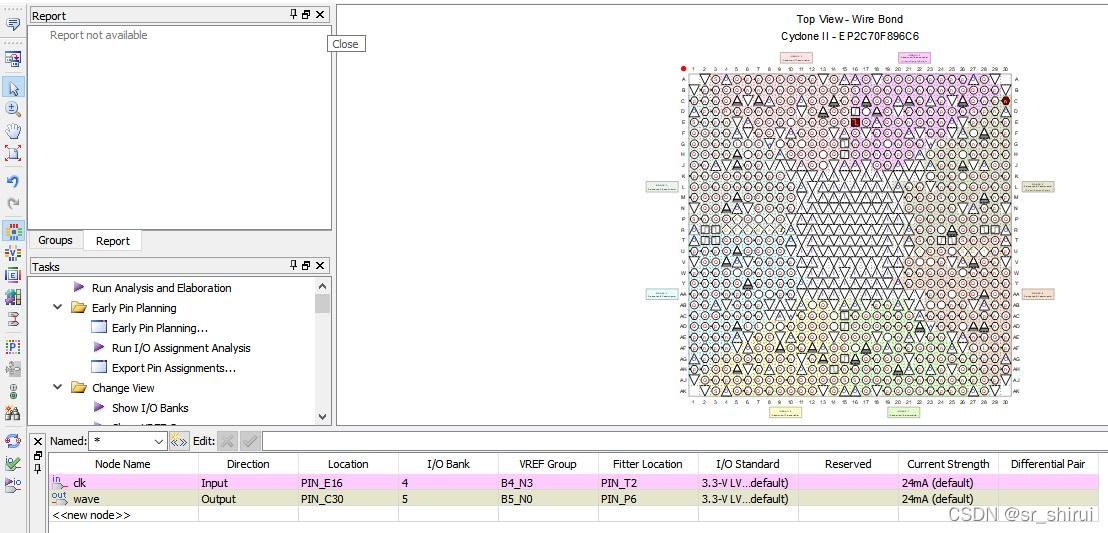

引脚分配：clk 接内部 28MHz 时钟; 输出信号连到扩展 IO 头中的某一针，如 IO_A[0]。

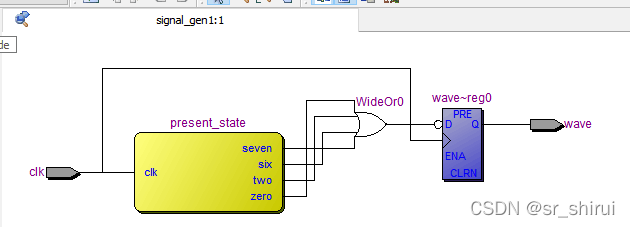

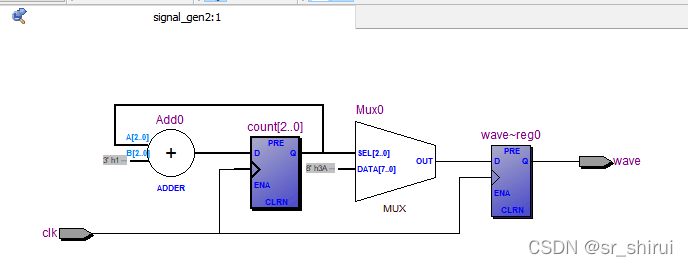

Netlist Viewers下无符号数比较器a的RTL结构

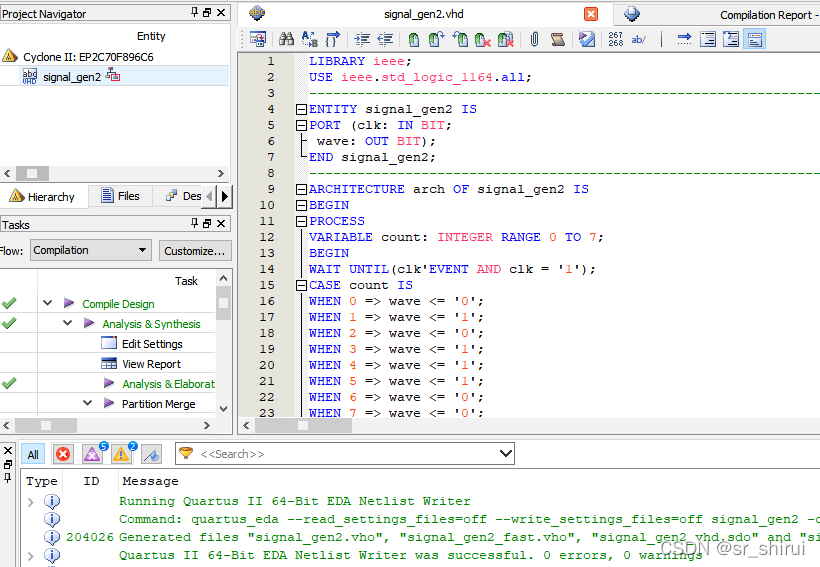

方法二：直接实现


3．新建波形文件，分别进行功能仿真与时序仿真。

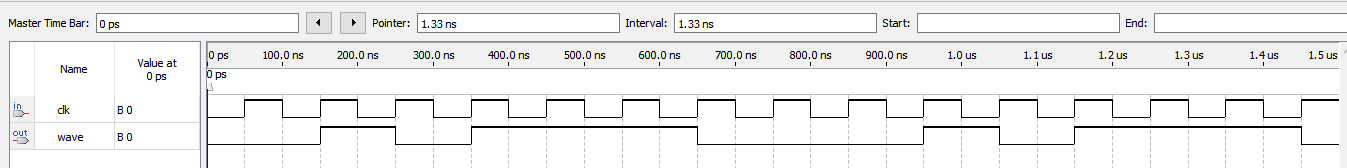

功能仿真：波形仿真与要求相同，都是“0101 1100”


时序仿真：波形仿真与要求相同，都是“0101 1100”


Netlist Viewers下无符号数比较器a的RTL结构

3.参考PPT第七章第十节的DDS信号发生器原理，设计一个DDS正弦信号发生器（可以通过网络查找相关DDS的技术信息），参照图7-49，用图形方式连接电路。参照图7-50，对DDS正弦信号发生器进行仿真测试，把DDS正弦信号发生器设计图及仿真测试图通过作业系统上交，并说明仿真测试结果正确的理由。
DDS正弦信号发生器实验

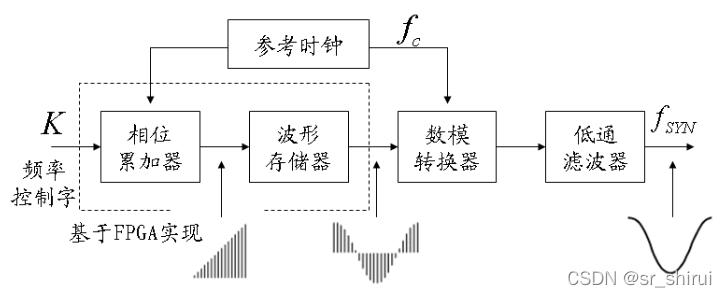

直接数字频率合成器(Direct Digital Synthesizer) 是从相位概念出发直接合成所需波形的一种频率合成技术。DDS以较高的频率通过相位累加来产生给定频率的数字化波形。根据抽样理论，产生的最高频率不能超过1/2时钟频率(Nyquist速率)。

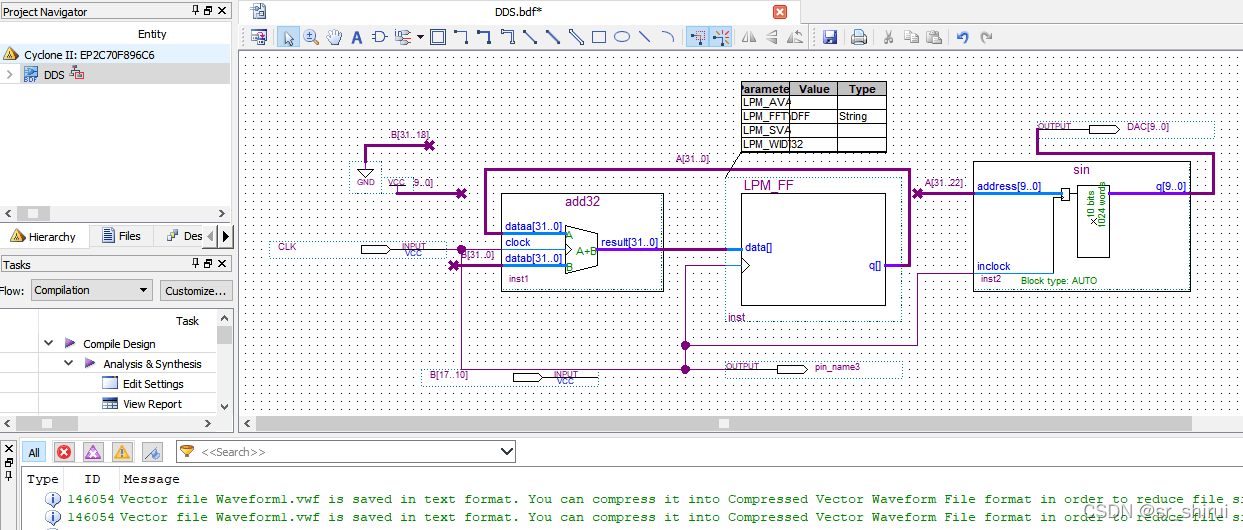

下图是根据DDS原理图做出的电路原理图的顶层设计，其中相位累加器的位宽为32。下图共有三个主要元件。

1）32为加法器ADD32.由LPM_ADD_SUB宏模块构成。设置了2阶流水线结构，使其在控制下由更高的运算速度和输入数据的稳定性。

2）32为寄存器DFF32。由LPM_FF宏模块担任。ADD32与DFF32构成一个32为累加器。其高10位A[31…32]作为波形数据ROM的地址。

3）正弦波形数据ROM。正弦波形数据ROM模块sin_rom的地址线和数据线尾款输出都是10位。

4）频率控制字输入B[17…10]

5）DAC驱动数据口DAC[9…0]

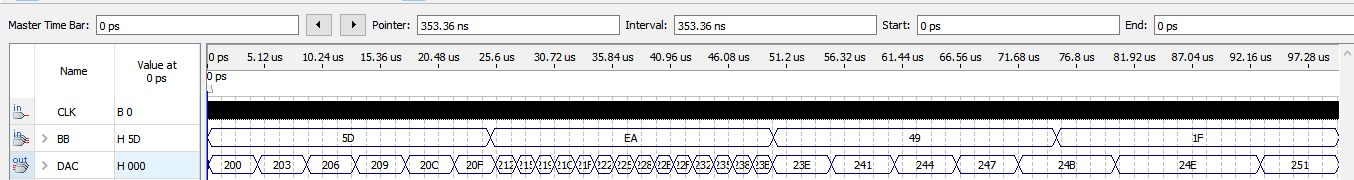

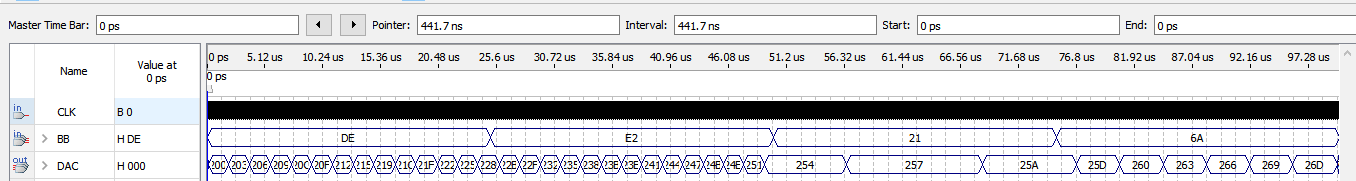

仿真波形：DAC的数据是MIF文件里预先储存好的。且频率符合在这里插入图片描述
。这是频率控制字B[31…0]与由DAC[9…0]驱动的DAC的正弦信号频率的关系。BB是由B[17…10]构成，当BB增加时，也应变大，输出频率变大。因此BB越大，输出数据越快。BB=21时DAC的速度小于 BB=DE时DAC的速度。验证正确。


再次仿真，符合公式：在这里插入图片描述
，且数据是MIF文件预存的，验证正确。

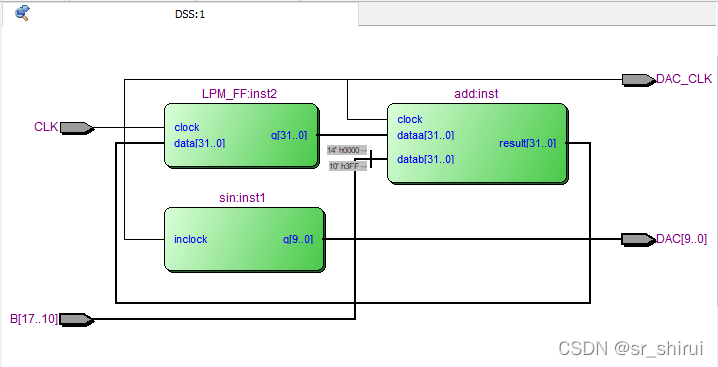

Netlist Viewers下DDS的RTL结构


BB3XPQ6XISZW0%V9[Y7S(IU.png-
-----频率控制公式

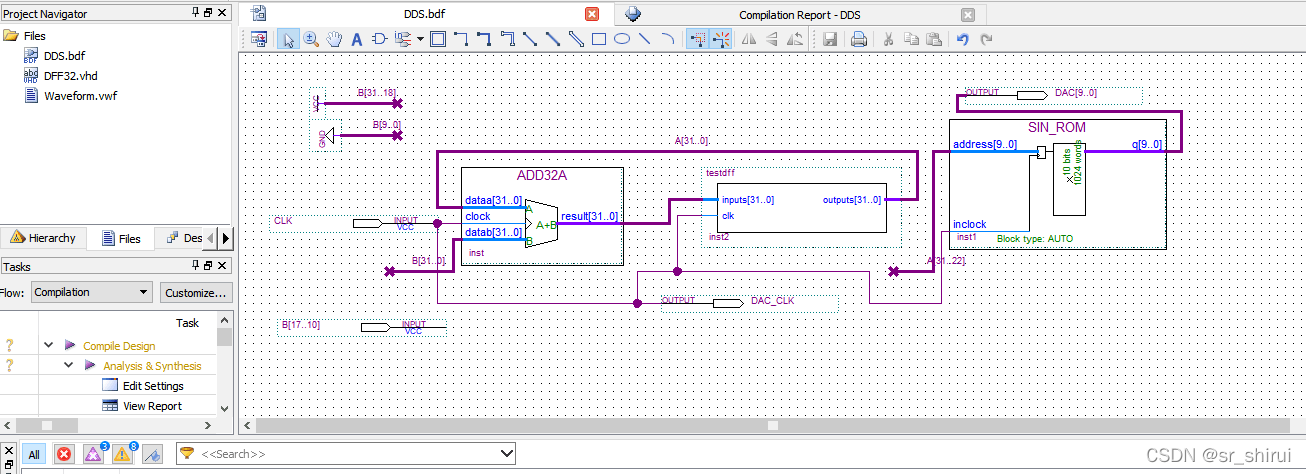

由于软件中无LPM_FF的模块，可以像上图直接键入器件再更改，也可以由VHDL语言生成。

程序如下：

 testdff.vhd-------------DFF32
LIBRARY ieee, lpm;
USE ieee.std_logic_1164.ALL;
USE lpm.lpm_components.ALL;
ENTITY testdff IS
    PORT (inputs : IN STD_LOGIC_VECTOR(31 DOWNTO 0);
          clk  : IN STD_LOGIC;
          outputs : OUT STD_LOGIC_VECTOR(31 DOWNTO 0));
END testdff;
ARCHITECTURE dff8 OF testdff IS
BEGIN
    U1 : lpm_ff
            GENERIC MAP(lpm_width => 32)
                PORT MAP(data => inputs,
                clock => clk,q => outputs);
END;

TESTDFF的模块如下图所示：
