笔记：FPGA与VHDL语言学习3

FPGA与VHDL语言学习3

目录

1. LPM_RAM的设置和调用方法，设计一个LPM_RAM
2. 简易正弦信号发生器（这里要使用的 data7X8 .mif 文件），要求用LPM设计一个七位计数器及对应的LPM_ROM
3. 《桶型移位寄存器设计》
4. 有符号数与无符号数比较器设计

1.参考PPT第七章第三节的LPM_RAM的设置和调用方法，参照图7-13至7-18，设计一个LPM_RAM，参照图7-19（这里要使用的 data7X8 .mif 文件， 参照图7-10，使用File→New→Memory Initalization File），进行仿真测试，并说明仿真测试结果正确的理由。
存储器初始化文件就是可配置于LPM_RAM或LPM_ROM中数据或程序代码。在设计中，通过EDA工具设计或设定的存储器中的代码文件必须由EDA软件在统一编译的时候自动调入，所以此类代码文件，即初始化文件的格式必须满足一定的要求。

1，mif文件的生成

（1）直接编译法

（2）专用mif生成器：Mif_maker

等多种方式，在本实验中，采用mif生成器生成mif正弦波文件。文件内数据如下图

2. LPM_RAM的设计和调用

   用LPM设计完成RAMMD。设定RAM参数block type:auto；dual clock；设定RAM仅输入时钟控制；设定当写入时，同步读出原数据：old data；设定初始化mif文件和允许在系统编辑。

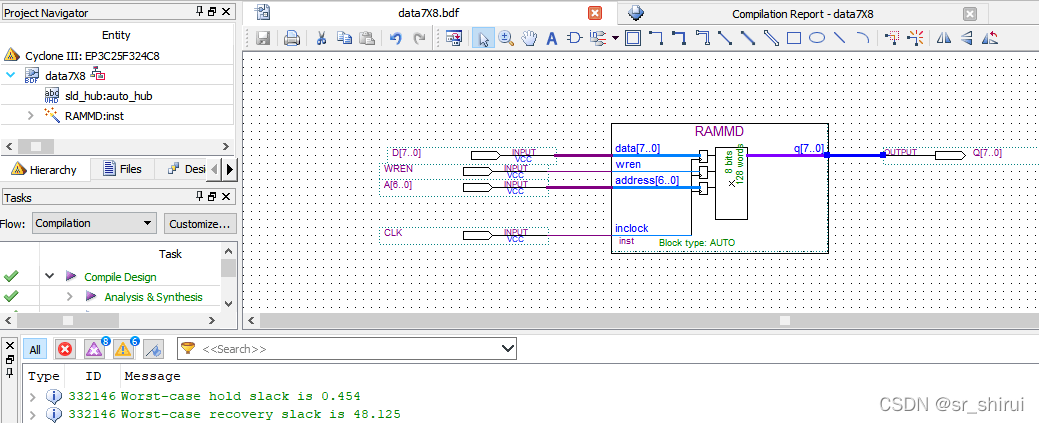

最后设计出顶层电路原理图，如下图所示

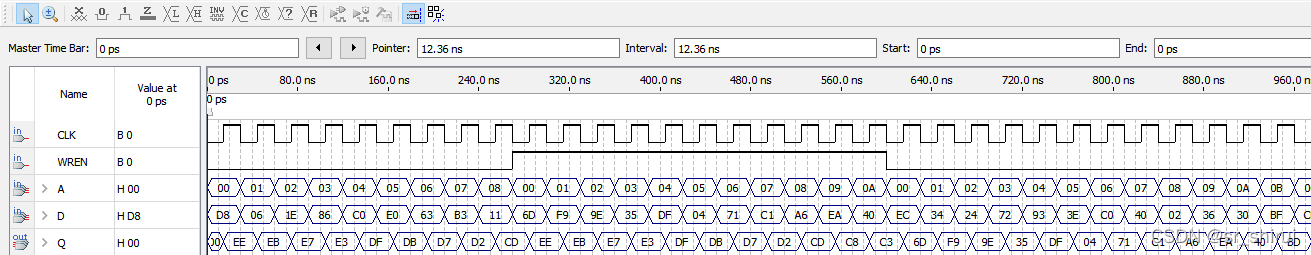

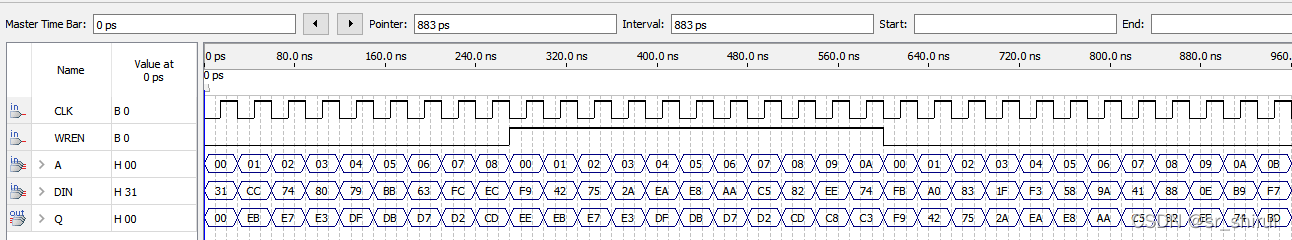

RAM波形图仿真结果如下，地址A是从0开始的，当写允许WREN=0时，读出RAM的数据，随着地址的递增，对应每一个时钟的上升沿，RAM中的数据被读出，他们分别是EE,EB,E7,E3等，正好与上图中mif文件的数据相符。说明初始化数据能被正常调入。

当写允许WREN=1时，地址A仍是从0开始的，数据D随着时钟上升沿，就会被写入。同时还可以观察到读出的数据EE,EB,E7,E3等，与输入的数据相符，即读出的是Old data , 与上图设置的相符合。当再次WREN=0时，由于地址再次从零开始，读出数据6D,F9,9E,35等，与写入数据相同。显然此RAM的各项功能符合要求。

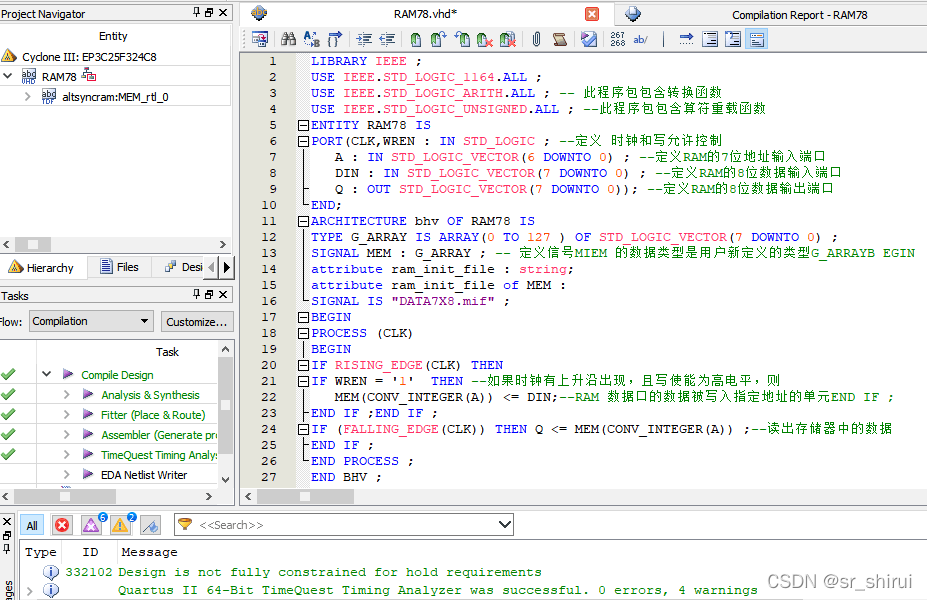

3. 利用时钟的双边沿控制数据读写的VHDL存储器描述程序。

VHDL设计的存储器描述仿真的结果与电路图顶层设计的仿真结果相同，如下图，同理也是正确的。

2.参考PPT第七章第四节的简易正弦信号发生器设计方法，设计一个简易正弦信号发生器（这里要使用的 data7X8 .mif 文件），要求用LPM设计一个七位计数器及对应的LPM_ROM，参照图7-25，用图形方式连接电路（因为没有硬件支持，不能加入D/A转换）。参照图7-26，对简易正弦信号发生器进行仿真测试，把简易正弦信号发生器设计图及仿真测试图（因为没有硬件支持，不能进行图7-27、7-28的仿真），并说明仿真测试结果正确的理由

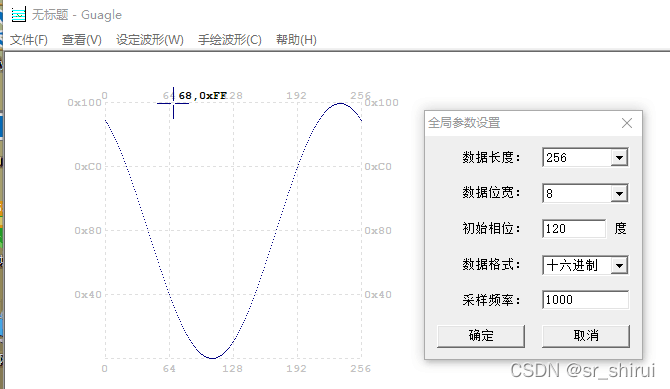

制作简易的正弦信号发生器首先是调用ROM，这完全可以仿照调用RAM的流程对LPM_ROM进行定值和调用。首先，设计正弦波mif文件，如下图所示，通过MIF_maker.exe设计初始文件。

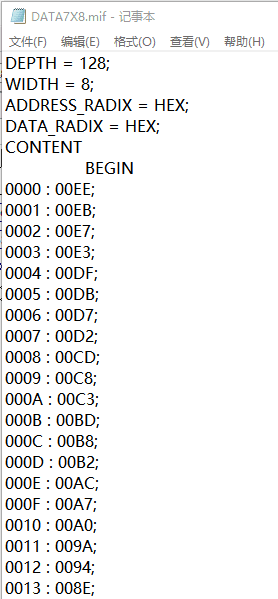

DATA7X8.mif文件的数据如下图所示。

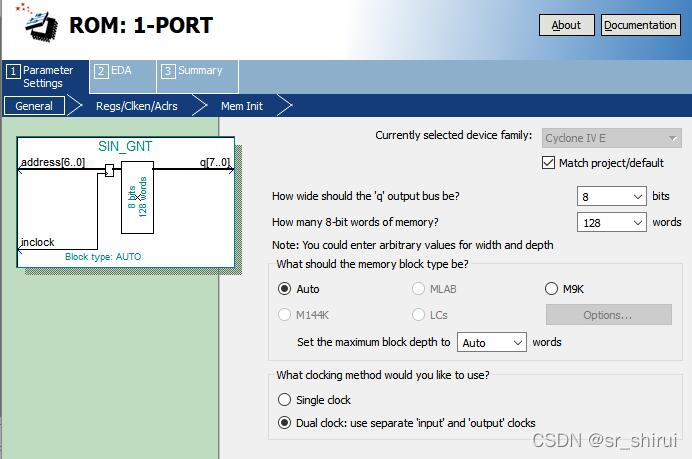

定制调用的ROM模块的参数设置和初始化文件的配置如图，正弦波数据初始化文件用DATA7X8.mif

然后根据原理图中以定制完成的LPM_ROM设计一个建议的正弦信号发生器。

由如下三部分组成：

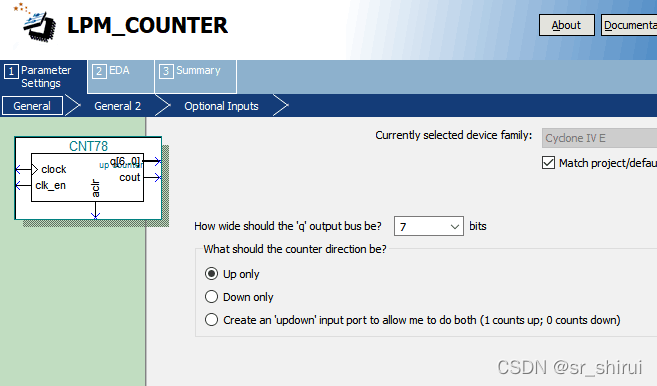

（1）计数器或地址信号发生器，这里根据以上ROM的参数，选择7位输出

（2）正弦信号数据存储器ROM（7位地址线，8位数据线），含有128个8位波形数据（一个正弦波形周期），即LPM_ROM:ROM78

（3）8位D/A（但在本实验中没有硬件）

上图所示的信号发生器结构图中，顶层文件是原理图工程ROMM，它包含两个部分：ROM地址信号发生器，由七位计数器担任；正弦数据ROM，由名为SIN_GNT的LPM_ROM模块构成。

地址发生器的时钟CLK的输入频率f0与每周期的波形点数（在此选择128点），以及D/A输出的频率关系是，f=f0/128。

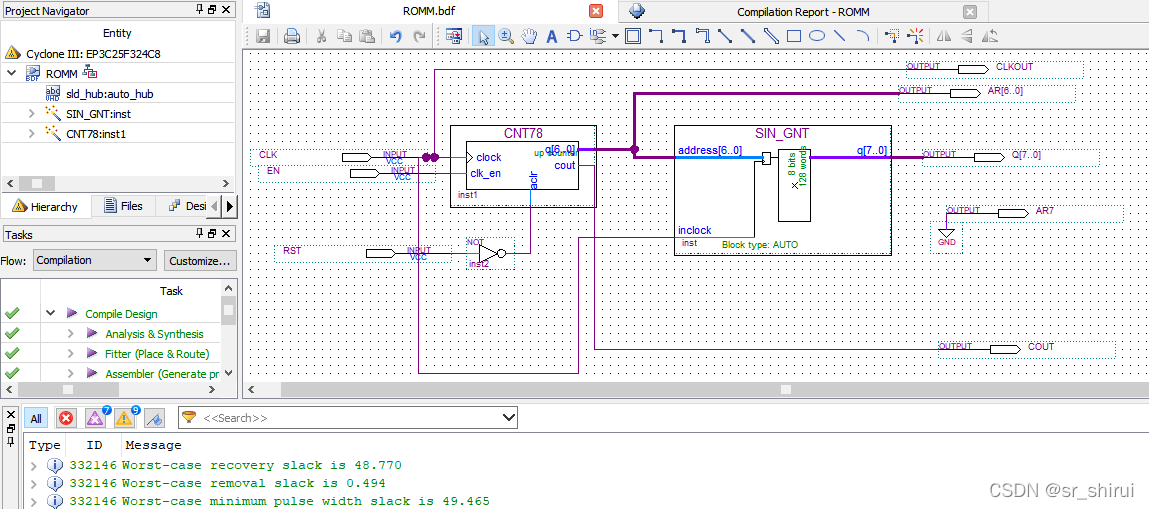

注：下图是正弦信号发生器的顶层设计原理图，图中包含作为ROM地址信号发生器的七位计数器，和名为SIN_GNT的LPM_ROM模块构成。

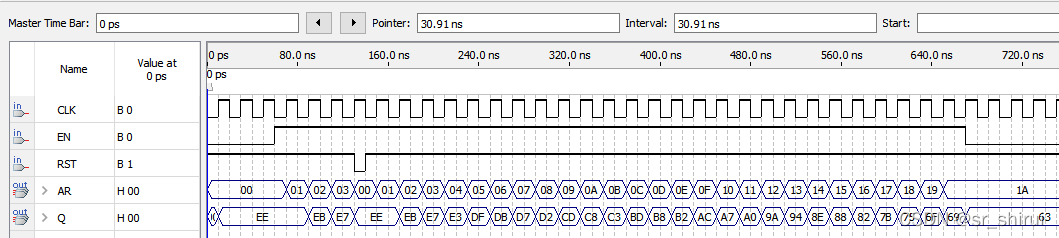

上图是仿真结果，由波形可见，随着每一个时钟上升沿的到来，输出端口将正弦波数据一次输出，输出的数据与初始化mif中输入的数据相符。

3.参考FPGA与VHDL语言实验指导书（在海大学习通的资料文件夹中）中 的实验一《桶型移位寄存器设计》，输入程序代码，对代码进行编译，试用Assignments→Assignment Editor进行I/O引脚锁定，重新编译。这里因为没有硬件电路板支持，只是学习如何进行引脚锁定及软件与硬件的关系。对项目进行波形图仿真，把程序与引脚锁定图及仿真结果图，说明仿真结果正确的理由。
实验一、桶形移位寄存器设计

1．在 QuartusⅡ中创建项目，并完成相关设备配置。

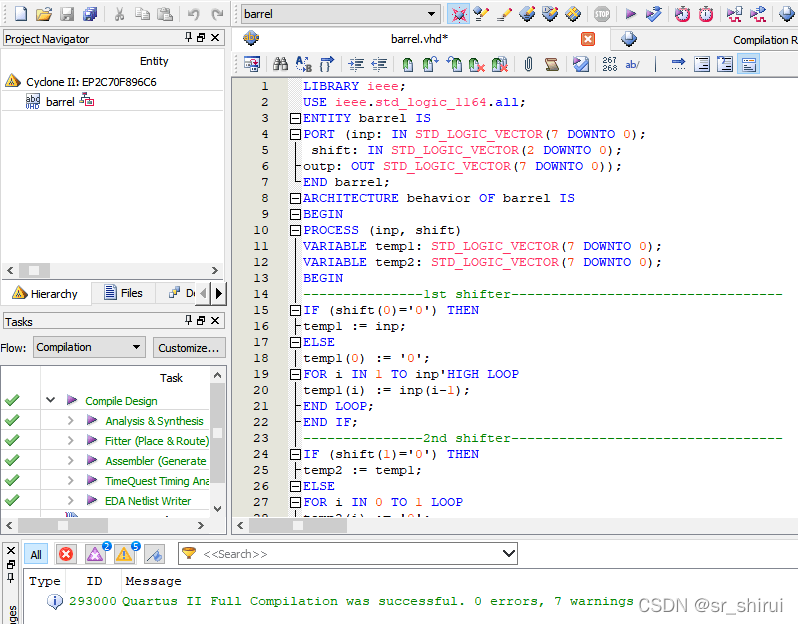

2．新建 VHDL 文档，输入代码并编译通过。

3. 原理：桶形移位寄存器即循环移位寄存器，在浮点加减运算、压缩/解压缩和图像处理算法中有应用，常用的是组合逻辑实现的桶形移位寄存器。8位桶形移位器是有8个数据输入位，8个数据输出位和3个控制输入位的组合逻辑电路，其输出字等于输入字的循环移位，循环移位的次数由控制输入位指定。比如，如果输入字等于ABCDEFGH（每个字母表示一位），且输入控制位为101（5），则输出字为FGHABCDE。

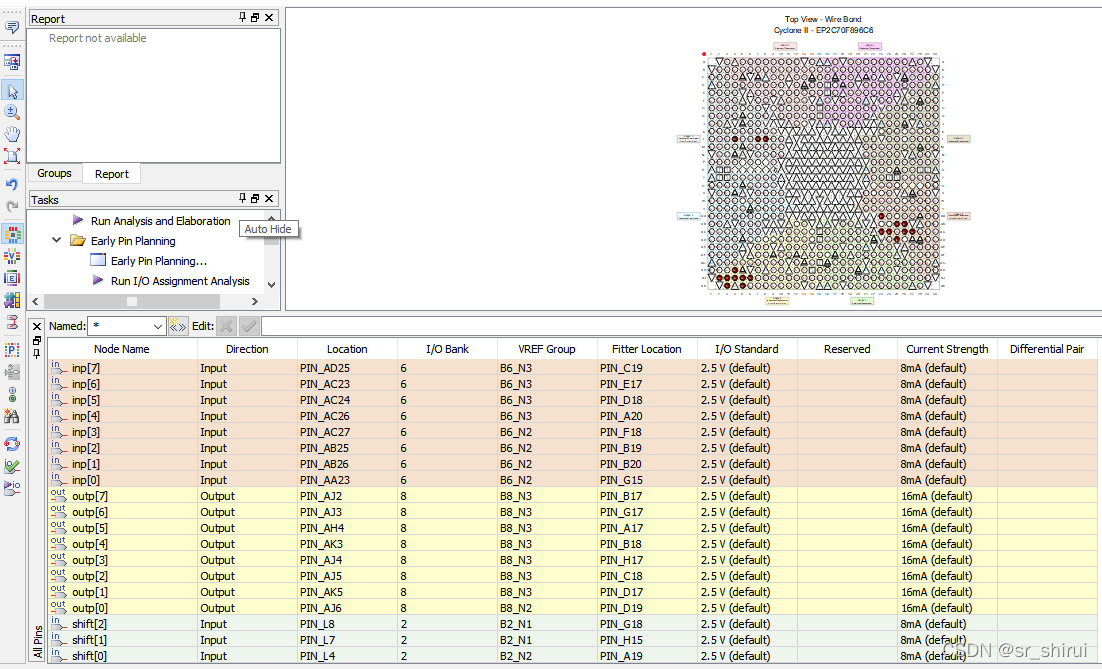

3．手动完成引脚分配，重新编译项目。

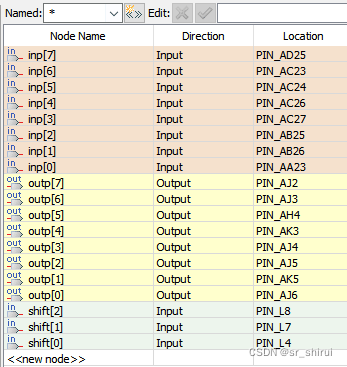

【注意：使用 SW[7]需要修改配置】 引脚分配：inp -> SW[7:0]; outp -> LEDR[7:0]; shift -> SW[17:15]

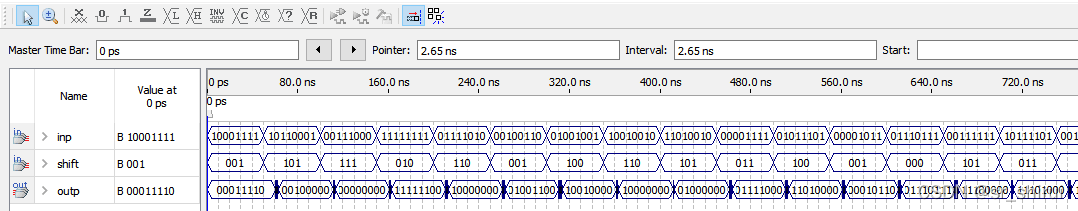

4．新建波形文件，分别进行功能仿真与时序仿真。

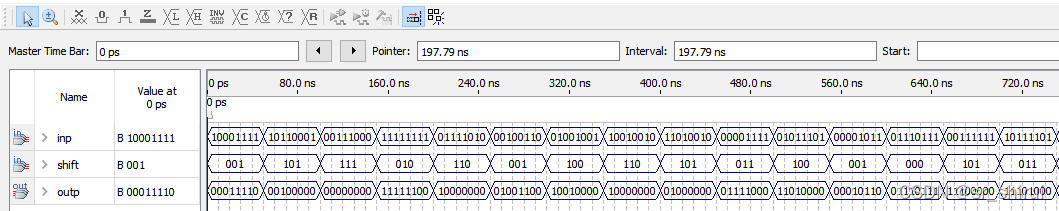

A.功能仿真：如第一格子中，shift=001，即将input中的数据1000 1111向左移位1位，并将右侧的空位用零补上,即Output=0001 1110。

第二个格子中，shift=101，即将input中的数据1011 0001向左移位5位，并将右侧的空位用零补上，即Output=0010 0000。仿真正确

B. 时序仿真：

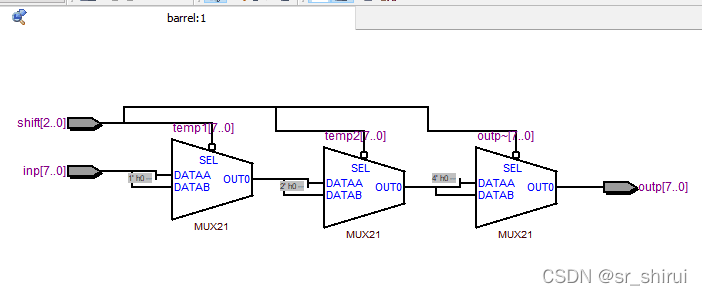

5. Netlist Viewers下的RTL结构

4. 参考FPGA与VHDL语言实验指导书中 的实验二《有符号数与无符号数比较器设计》，输入程序代码，对代码进行编译，试用Assignments→Assignment Editor进行I/O引脚锁定，重新编译。这里因为没有硬件电路板支持，只是学习如何进行引脚锁定及软件与硬件的关系。对项目进行波形图仿真，把程序与引脚锁定图及仿真结果图上交，说明仿真结果正确的理由。
实验二、有符号数与无符号数比较器设计

1. 有符号数比较器：

1．在 QuartusⅡ中创建项目，并完成相关设备配置。

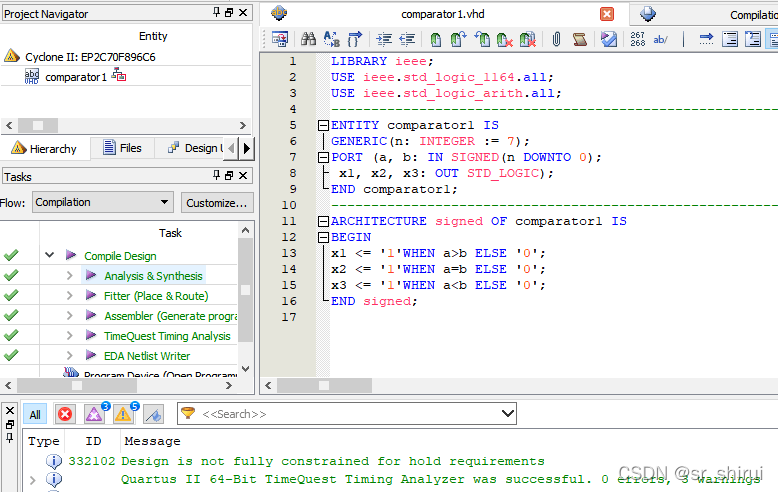

2．新建 VHDL 文档，输入代码并编译通过。

3. 原理：其中 a 与 b 分别代表两个有符号数；x1 表示 a > b ，x2 表示 a = b ，x3 表示 a < b


4．新建波形文件，分别进行功能仿真与时序仿真。有符号数比较器

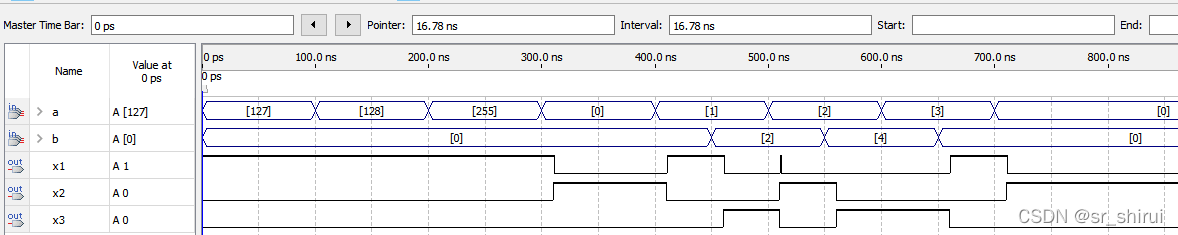

A.功能仿真：如第一个格子，当 a 为127=0111 1111（B），b = 0； a > b，则x1 = 1，x2 = x3 = 0。

如第二个格子，当 a 为128=1000 0000（B） -0的表示方法，b = 0； a < b，则x3 = 1，x2 = x1 = 0。

如第三个格子，当 a 为255=1111 1111（B） -127的表示方法，b = 0； a < b，则x3 = 1，x2 = x1 = 0。

如第四个格子，当 a =b = 0； 则 x2 = 1，x1 = x2 = 0。验证成功。

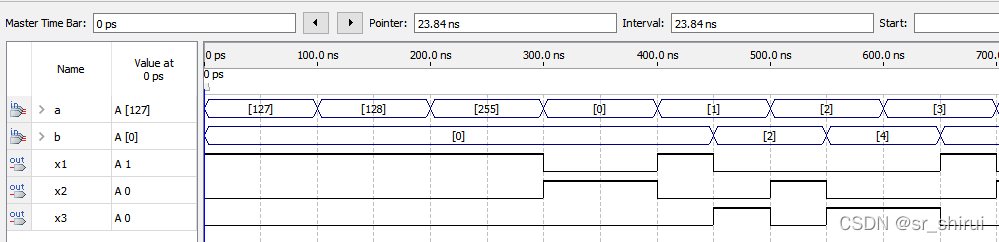

B.时序仿真：

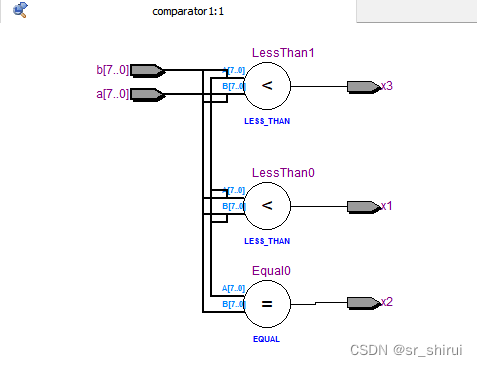

5. Netlist Viewers下有符号数比较器的RTL结构

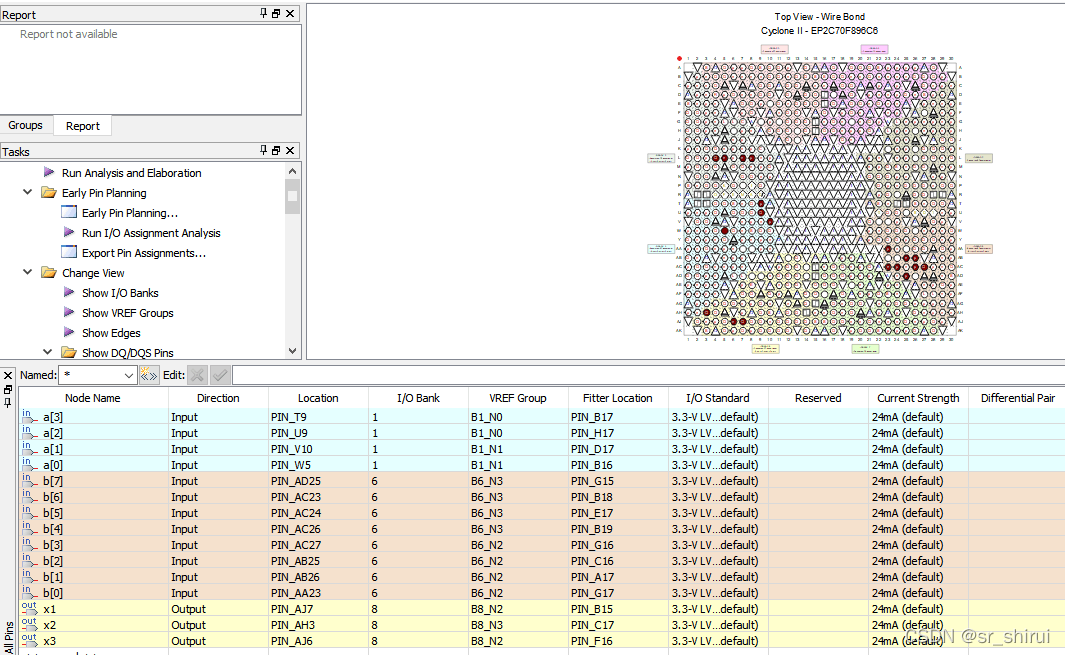

6．手动完成引脚分配，重新编译项目。

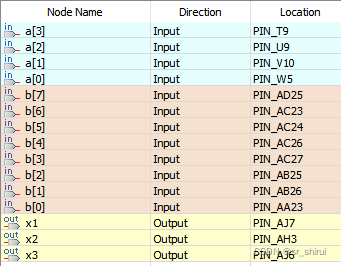

引脚分配：a -> SW[17:10]; b -> SW[7:0]; x1 -> LEDR[17]; x2 -> LEDR[8]; x3 -> LEDR[0]

2. 无符号数比较器 a：

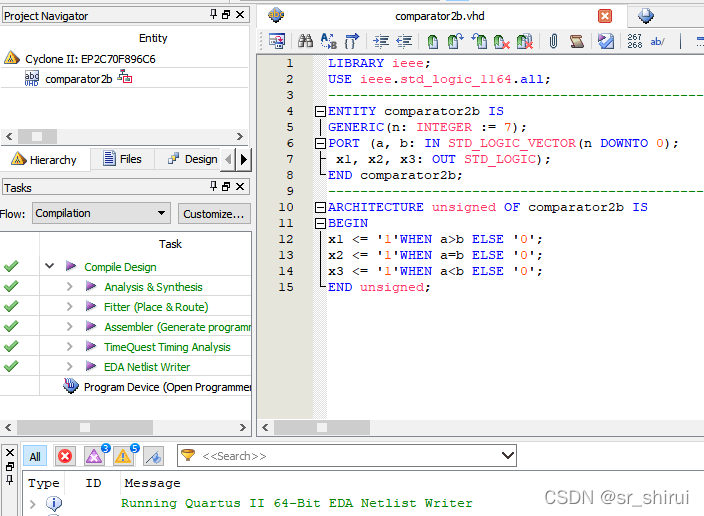

1．在 QuartusⅡ中创建项目，并完成相关设备配置。新建VHDL 文档，输入代码并编译通过。

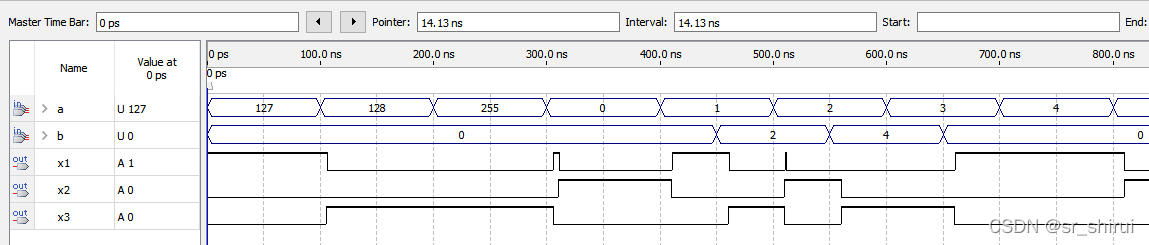

2．新建波形文件，分别进行功能仿真与时序仿真。无符号数比较器

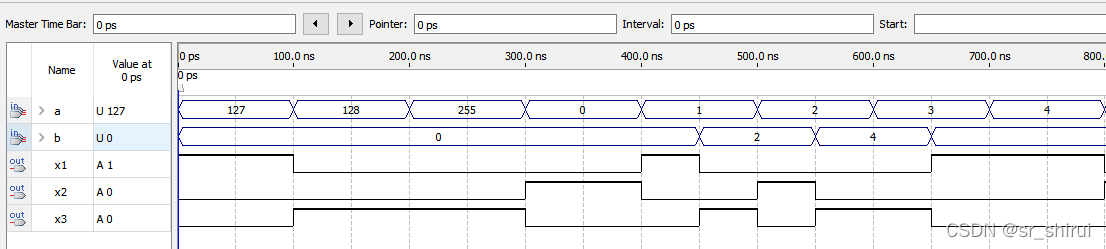

A.功能仿真：如第一个格子，当 a 为127=0111 1111（B），b = 0； a > b，则x1 = 1，x2 = x3 = 0。

如第二个格子，当 a 为128=1000 0000（B），b = 0； a > b，则x1 = 1，x2 = x3 = 0。

如第三个格子，当 a 为255=1111 1111（B），b = 0； a > b，则x1 = 1，x2 = x3 = 0。

如第四个格子，当 a =b = 0； 则 x2 = 1，x1 = x2 = 0。

在第450ns-500ns之间时，a = 1，b = 2； a < b，则x3 = 1，x1 = x2 = 0。验证成功。

B.时序仿真：

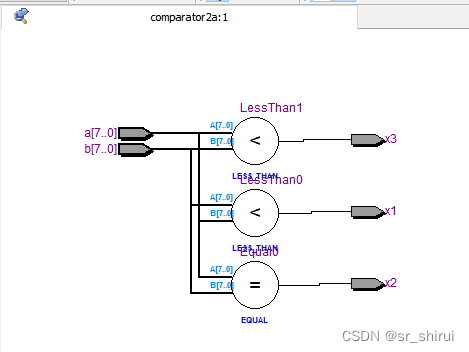

3. Netlist Viewers下无符号数比较器a的RTL结构

3. 无符号数比较器 b：

1．无符号数比较器b的仿真波形图同a。

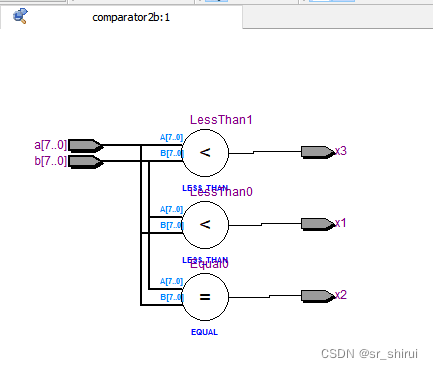

2. Netlist Viewers下无符号数比较器b的RTL结构
