七、CICSO设备 路由器

**

路由器

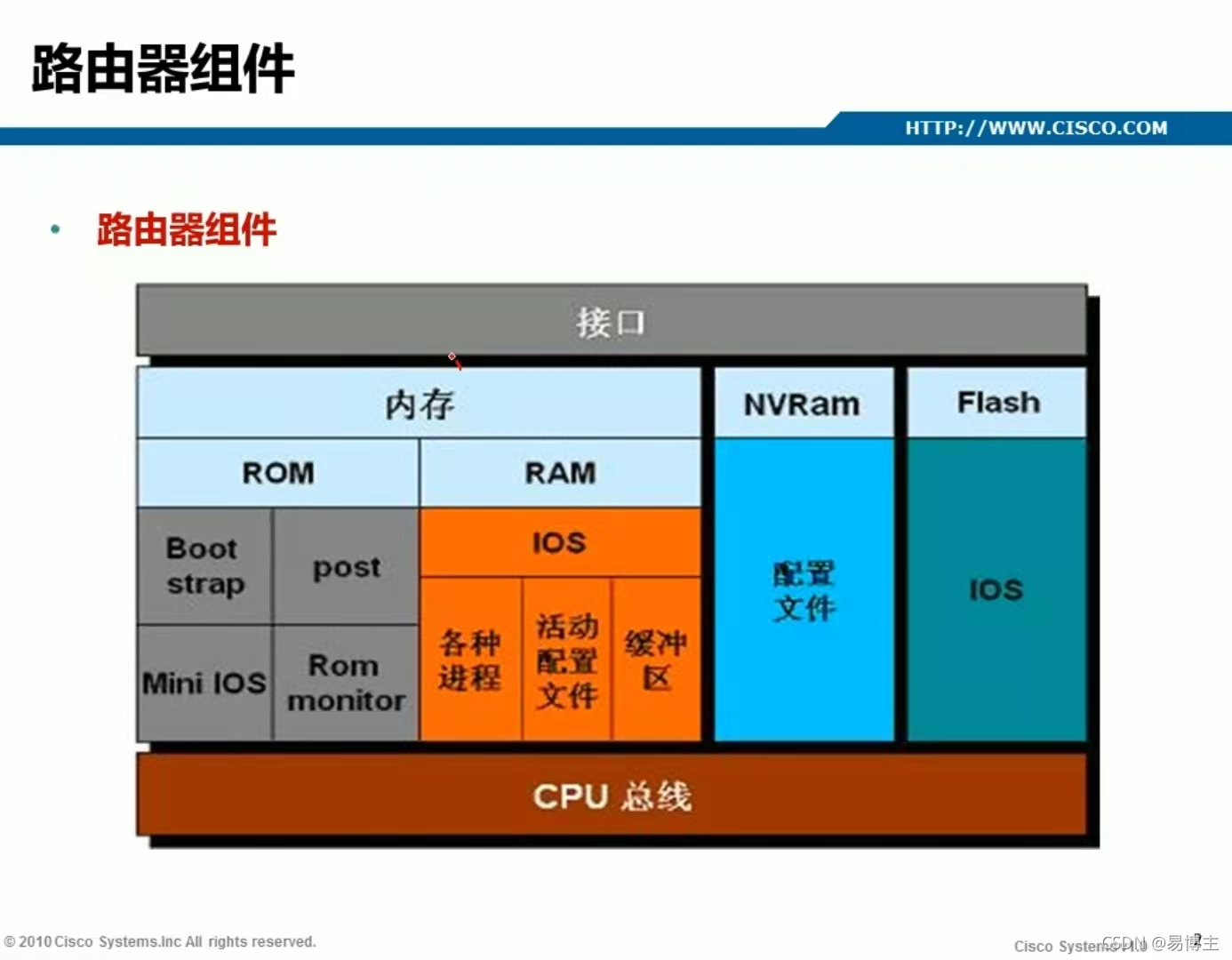

1）路由器组件

Interface—拥有多种物理接口用于连接网络接口类型

内存：
RAM随机存储器----存储内容断电丢失、运行操作系统（从Flash中拷贝IOS）、运行配置文件、IP路由表、ARP缓存、数据包缓冲区
路由表：

ROM只存存储器----存储启动引导程序（Bootsrap指令）、基本的自检软件（POST请求）、迷你版IOS系统

NVRam非易失型存储----储存启动设备，包括IP地址、路由协议、主机名

Flash闪存----运行操作系统（Cisco IOS）现已包括NVRam

CPU-执行操作系统的指令

2）访问CLI环境（相当于Windows下CMD命令窗口）
控制台（Console口）----现场调试（首次配置）

Telnet或SSH----远端链接调试（后期）

辅助段口-----

3）路由器的工作内容
路由器知道目标地址
发现到达目标地址的可能路由
选择最佳路径（路由表）
维护路由信息
Ping—测试连接通性
Traceroute—追踪两端中的一跳
Show IP route----查看路由表
Show ip interface brief----接口消息摘要
Show cdp neighbors detall—应用搜集毗（pi）邻信息

4）路由概念
路由在三层
三层：头（IP地址（源地址和目的地址–不变））+尾（数据data）
二层：头（MAC地址（源地址和目的地址—随着路由表改变））+尾（数据data）

routed被动路由协议：用来在路由之前传递数据（ping命令）
routing主动路由协议：用于维护路由器的路由表

show ip route查看路由表

1、C直连路由-----直连到路由上的网络
status物理链路状态，protocol网络协议状态。同时UP在线

###############################################################
2、S静态路由（手
