LearnOpengl中求TBN矩阵的trick

最新推荐文章于 2024-12-15 16:26:04 发布
最新推荐文章于 2024-12-15 16:26:04 发布
阅读量498 收藏 4
点赞数 10
分类专栏： 计算机图形学学习笔记 文章标签： shader
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_42987967/article/details/135240736
版权
文章介绍了TBN矩阵的公式，以及在LearnOpenGL中的shader片段应用，涉及E1、E2等参数含义和如何使用st坐标映射到Q1、Q2进行运算。同时提到了dFdx和dFdy在shader中的作用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.TBN矩阵的公式

参考：法线贴图 - LearnOpenGL CN

得去看一下原文中各个参数的含义，得清楚E1，E2，U1，U1，V1，V2的含义。

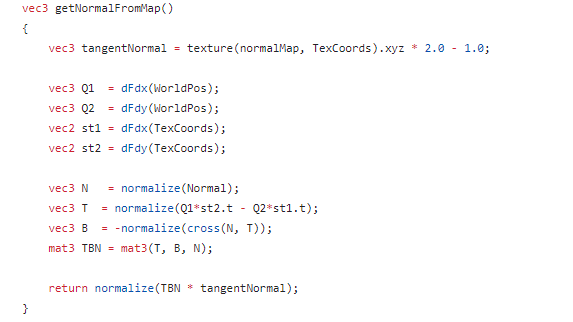

 2.LearnOpengl中的shader片段

解析：在此片段中，将旁边的片元视为同一块三角形面片，即可理解为Q1=E1，Q2=E2，

st2.t=，st1.t=。

将关系映射好，然后就可以套进那个矩阵进行运算了。

p.s:关于dFdx与dFdy的解释参考：

Shader中动态计算法线 - 知乎

shader 中，fwidth 或者说 ddx/ddy 到底是什么意思？ - 知乎
