1.背景

端口聚合将两个设备间多条物理链路捆绑在一起组成逻辑链路，一是可实现增加带宽；除了增加带宽外，二是端口聚合还可以在多条链路上均衡分配流量，起到负载分担的作用；三是当一条或多条链路故障时，只要还有链路正常，流量将转移到其它的链路上，从而起到冗余的作用，增强了网络的稳定性和安全性。主要作用为：

链路捆绑，增加带宽。
多条链路流量负载分担
冗余链路，保障稳定

1.1 端口聚合两种协议

PAgP（Port Aggregation Protocol ）思科私有：端口聚合协议。
LACP（Link Aggregation Control Protocol）是基于IEEE 802.3ad的国际标准，是一种实现链路动态聚合的协议，日常工作中使用较多。

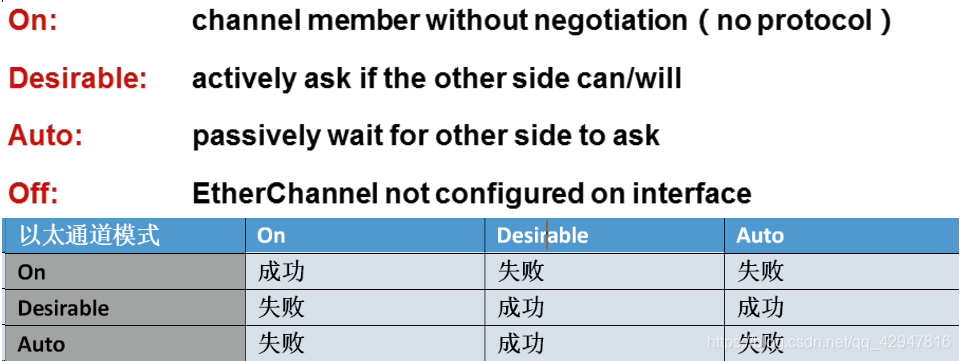

1.2 PAgP协议

On：通道成员不协商，手工指定的强制模式。
Desirable：主动发送PAgP报文，积极的想和对端协商。
Auto：被动发送PAgP报文，等待对端询问，就同意建立。
Off：接口不配置Etherchannel。

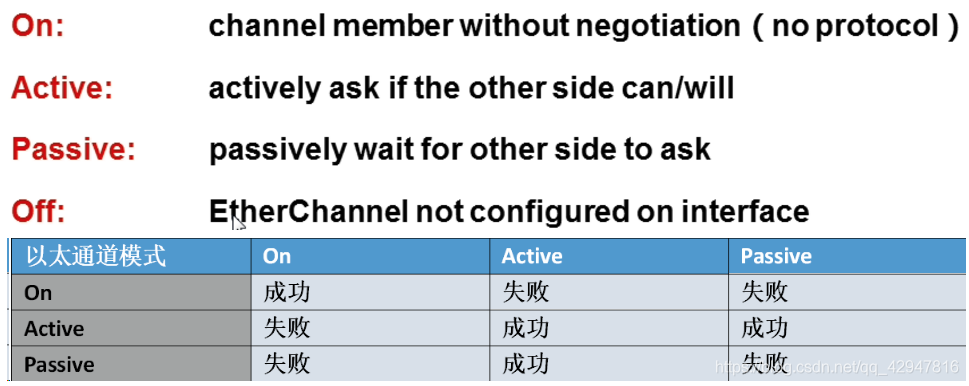

1.3 LACP协议

On：通道成员不协商，手工指定的强制模式。
Active：主动发送PAgP报文，积极的想和对端协商。
Passive：被动发送PAgP报文，等待对端询问，就同意建立。
Off：接口不配置Etherchannel。

2.端口聚合配置

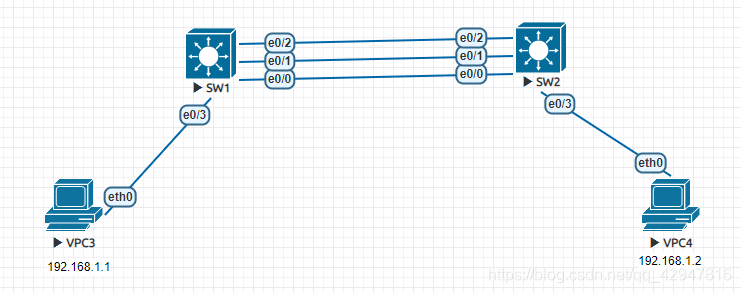

2.1 LACP二层配置

在这里插入图片描述

SW1配置：
Switch(config)#hostname SW1
SW1(config)##interface range e0/0-2
SW1(config-if-range)#shutdown
SW1(config-if-range)#channel-group 1 mode active

SW2配置：
Switch(config)#hostname SW2
SW2(config)##interface range e0/0-2
SW2(config-if-range)#shutdown
SW2(config-if-range)#channel-group 1 mode active

验证：
SW1#show etherchannel summary
Flags:  D - down        P - bundled in port-channel
        I - stand-alone s - suspended
        H - Hot-standby (LACP only)
        R - Layer3      S - Layer2
        U - in use      N - not in use, no aggregation
        f - failed to allocate aggregator

        M - not in use, minimum links not met
        m - not in use, port not aggregated due to minimum links not met
        u - unsuitable for bundling
        w - waiting to be aggregated
        d - default port

        A - formed by Auto LAG


Number of channel-groups in use: 1
Number of aggregators:           1

Group  Port-channel  Protocol    Ports
------+-------------+-----------+-----------------------------------------------
1      Po1(SU)         LACP      Et0/0(P)    Et0/1(P)    Et0/2(P)


SW1#show ip interface br
Interface              IP-Address      OK? Method Status                Protocol
Ethernet0/0            unassigned      YES unset  up                    up
Ethernet0/1            unassigned      YES unset  up                    up
Ethernet0/2            unassigned      YES unset  up                    up
Ethernet0/3            unassigned      YES unset  up                    up
Port-channel1          unassigned      YES unset  up                    up


PC验证通信：
VPC3> ping 192.168.1.2

84 bytes from 192.168.1.2 icmp_seq=1 ttl=64 time=0.941 ms
84 bytes from 192.168.1.2 icmp_seq=2 ttl=64 time=1.324 ms
84 bytes from 192.168.1.2 icmp_seq=3 ttl=64 time=1.414 ms
84 bytes from 192.168.1.2 icmp_seq=4 ttl=64 time=1.350 ms
84 bytes from 192.168.1.2 icmp_seq=5 ttl=64 time=1.739 ms

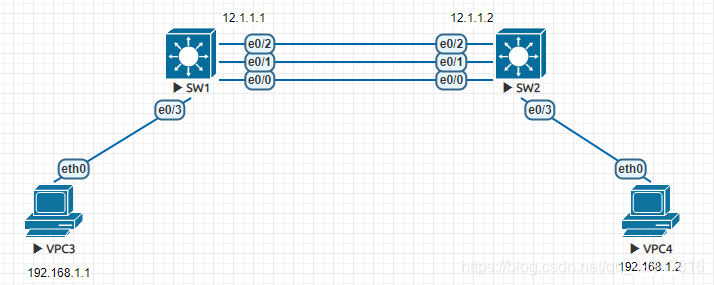

2.2 LACP三层端口配置

在这里插入图片描述

SW1配置：
SW1(config)##interface range e0/0-2
SW1(config-if-range)#shutdown
SW1(config-if-range)#no switchport
SW1(config-if-range)#channel-group 1 mode active
SW1(config)#interface port-channel 1
SW1(config-if)#ip address 12.1.1.1 255.255.255.0

SW2配置：
SW2(config)##interface range e0/0-2
SW2(config-if-range)#shutdown
SW2(config-if-range)#no switchport
SW2(config-if-range)#channel-group 1 mode active
SW2(config)#interface port-channel 1
SW2(config-if)#ip address 12.1.1.2 255.255.255.0


验证：
SW1#show etherchannel su
Flags:  D - down        P - bundled in port-channel
        I - stand-alone s - suspended
        H - Hot-standby (LACP only)
        R - Layer3      S - Layer2
        U - in use      N - not in use, no aggregation
        f - failed to allocate aggregator

        M - not in use, minimum links not met
        m - not in use, port not aggregated due to minimum links not met
        u - unsuitable for bundling
        w - waiting to be aggregated
        d - default port

        A - formed by Auto LAG


Number of channel-groups in use: 1
Number of aggregators:           1

Group  Port-channel  Protocol    Ports
------+-------------+-----------+-----------------------------------------------
1      Po1(RU)         LACP      Et0/0(P)    Et0/1(P)    Et0/2(P)

SW1#ping 12.1.1.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.1.1.2, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 1/1/3 ms
