VRRP技术原理

1.VRRP技术背景

为什么需要VRRP？因为一旦网络网关或关键节点出现故障，将对业务造成灾难性故障，业务稳定性受到威胁。有以下几种场景：

1.1 单网关缺陷

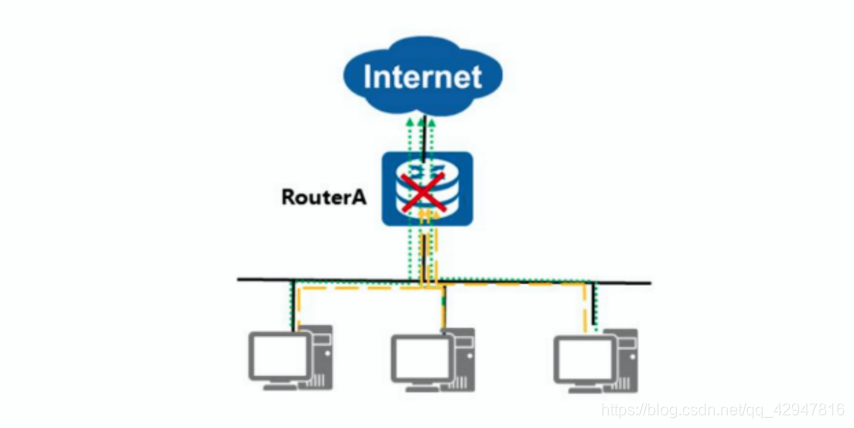

• 当网关路由器Router A出现故障时，本网段内以该设备为网关的主机都不能与Internet进行通信。

1.2 多网关存在的问题

• 通过部署多个网关设备实现网关的备份。

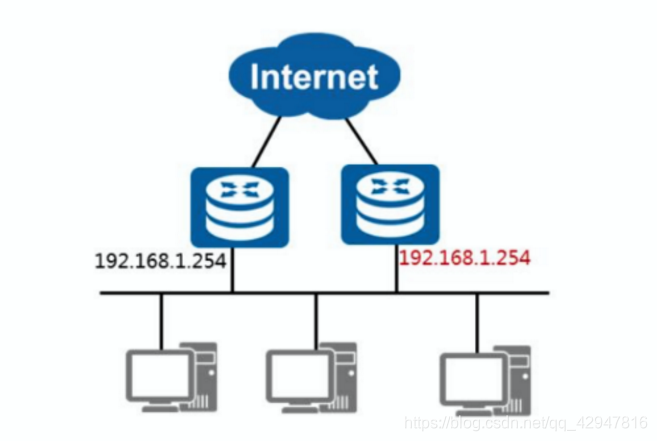

• 但多网关会出现一些问题：①网关间IP地址冲突 ②主机需频繁切换网关地址（例如一个网关地址设备为192.168.1.253，另一个网关设置为192.168.1.254，虽然实现了冗余，但主机只能设置一个默认网关，当一台网关失效后，需要手动配置切到另一台网关设备）

2.VRRP简介

• VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议），VRRP能够在不改变组网的情况下，将多台路由器虚拟成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现网关的备份。由VRRP的选举机制决定哪台路由器承担转发任务，局域网内的主机只需将虚拟路由器配置为缺省网关。

• VRRP协议的实现有VRRPv2和VRRPv3两个版本。其中，VRRPv2基于IPv4，VRRPv3基于IPv6。VRRPv2和VRRPv3在功能实现上并没有区别，只是应用的网络环境不同。

3.工作原理

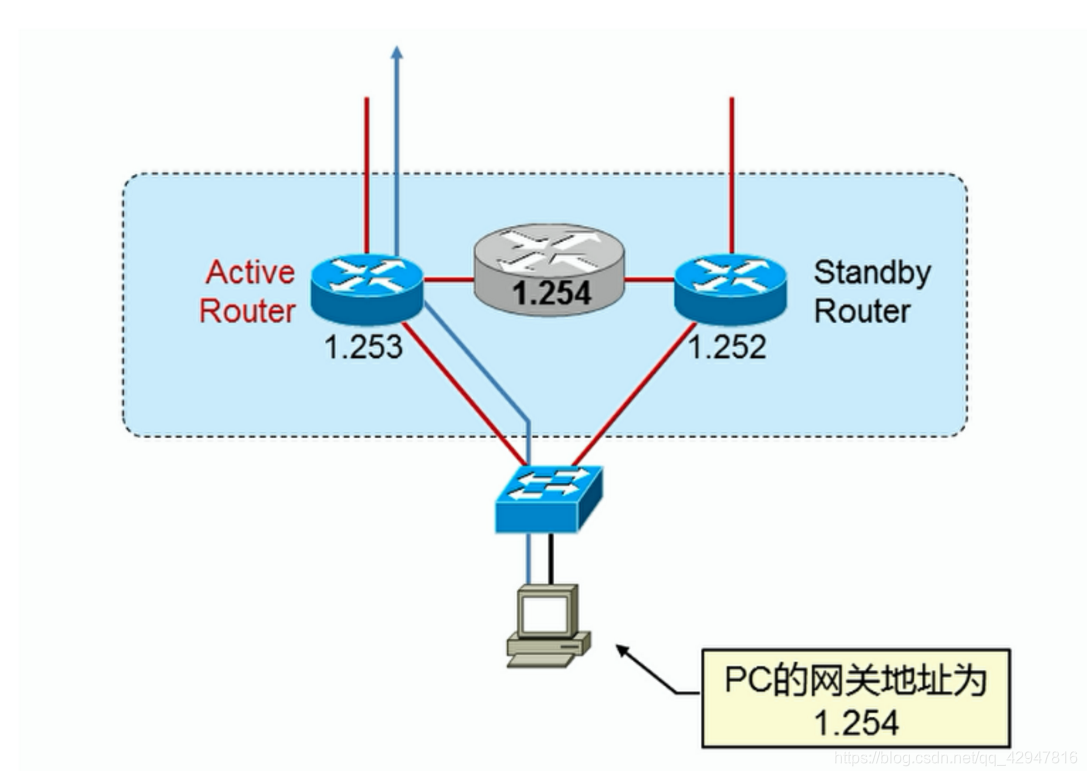

• 利用VRRP，一组路由器协同工作，但只有一个处于Master状态。在一个VRRP组内的多个路由器共用一个虚拟IP地址，该地址被作为局域网内所有主机的默认网关地址。
• VRRP决定哪个路由器被激活，被激活的路由器负责接收发过来的数据包并进行路由，以及相应的PC对于其网关的ARP请求。
• Backup路由器侦听Master路由器的状态，并准备随时接替Master路由器的工作。（当Master路由器宕机后，backup路由器会接替其工作）

4.VRRP名词

• VRRP路由器（VRRP Router）：运行VRRP协议的设备。
• 虚拟路由器（Virtual Router）：又称VRRP备份组，由一个Master设备和多个Backup设备组成，被当做一个共享局域网内主机的默认网关。如RouterA和RouterB共同组成一个虚拟路由器。
• Master路由器（Virtual Router Master）：承担转发报文任务的VRRP设备和ARP的回应。
• Backup路由器（Virtual Router Backup）：一组没有承担转发任务的VRRP设备，当Master设备出现故障时，它们将通过竞选成为新的Master设备。
• VRID：虚拟路由器的标识ID号，需手工指定，范围为1-255。
• 虚拟IP地址（Virtual IP Address）：虚拟路由器的IP地址，一个虚拟路由器可以有一个或多个IP地址，由用户配置。
• IP地址拥有者（IP Address Owner）：如果一个VRRP设备将真实接口IP地址配置为虚拟路由器IP地址，则该设备就被称为IP地址拥有者，如果IP地址拥有者是可用的，则它将一直称为Master。
• 虚拟MAC地址（Virtual MAC Address）：虚拟路由器根据VRID生成的MAC地址，一个虚拟路由器拥有一个MAC地址。当虚拟路由器回应ARP请求时，使用虚拟MAC地址，而不是接口的真实MAC地址。

5.选举规则

1.IP地址拥有者：如果虚拟IP地址与VRRP组中某天VRRP路由器的端口IP地址相同，则此路由器为IP地址拥有者，这台路由器将被选定为Master。
2. 优先级选举：Priority：VRRP设备默认优先级100，取值范围为0-255，可配置范围是1-254

• 0表示设备停止参与VRRP备份组，用来使备份设备尽快成为Master设备，而不必等计时器超时。（场景一般为Master路由器不再运行VRRP，它会进行广播它要退组，停止参与VRRP的竞选，让backup抓紧替代我，不用再等待超时）
• 255表示保留给IP Address Owner（IP地址拥有者），无法手工进行配置。

3. 比较iP地址：在没有IP地址拥有者和优先级相同情况下，IP地址大的作为Master。

5.1 VRRP的保活

VRRP报文每1秒通告一次，如果Backup路由器超时时间为3秒未收到Master的VRRP通告报文，Backup路由器会认为Master路由器失效，BackuP路由器将接替Master路由器的工作。

6.VRRP状态

1. Initialize状态：系统启动后进入Initialize，初始化状态，此状态下路由器不对VRRP报文做任何处理。
2. Master状态：路由器会发送VRRP通告，发送ARP报文。
3. Backup状态：接收VRRP通告。

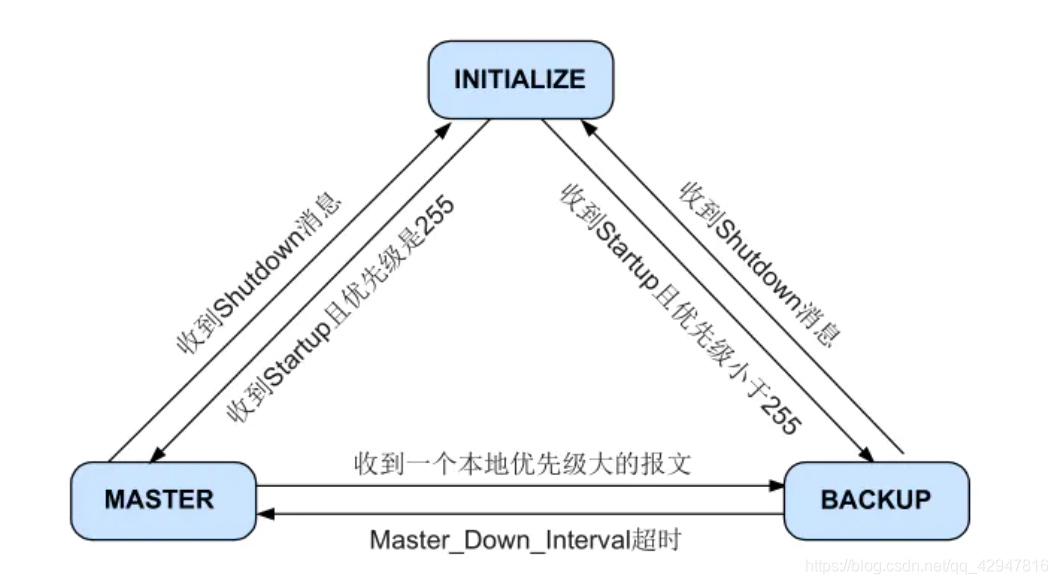

三种状态之间的转换条件如下：

• Initialze -> Master : 收到Startup且优先级为255；
• Initialze -> Backup：收到Startup且优先级小于255；
• Master -> Initialze：设备关闭；
• Master -> Backup：收到比自己优先级更高的数据包；
• Backup -> Initialze：设备关闭；
• Backup -> Master：在超时时间内没有收到VRRP通告报文，或者收到通告报文原Master优先级为0，或者收到的通告报文中的原Master优先级比自己的优先级低。

7.VRRP报文

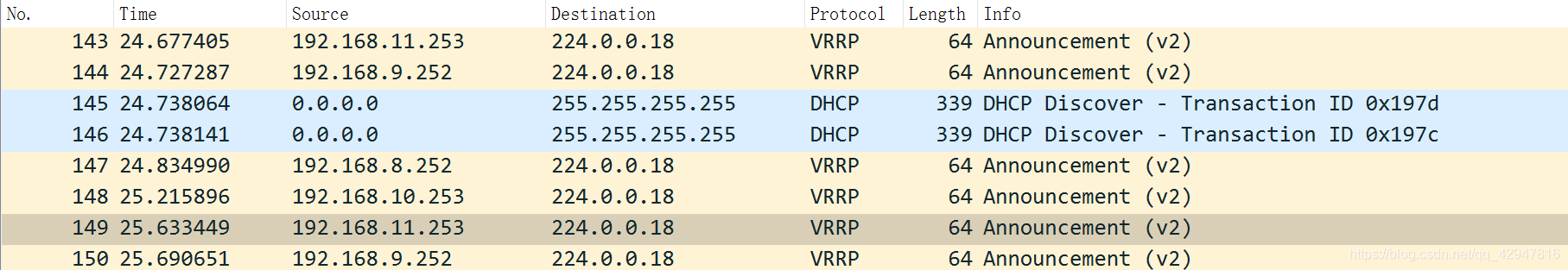

VRRP使用IP组播数据包进行封装，组播地址为224.0.0.18，Master负责发，Backup只能接收。

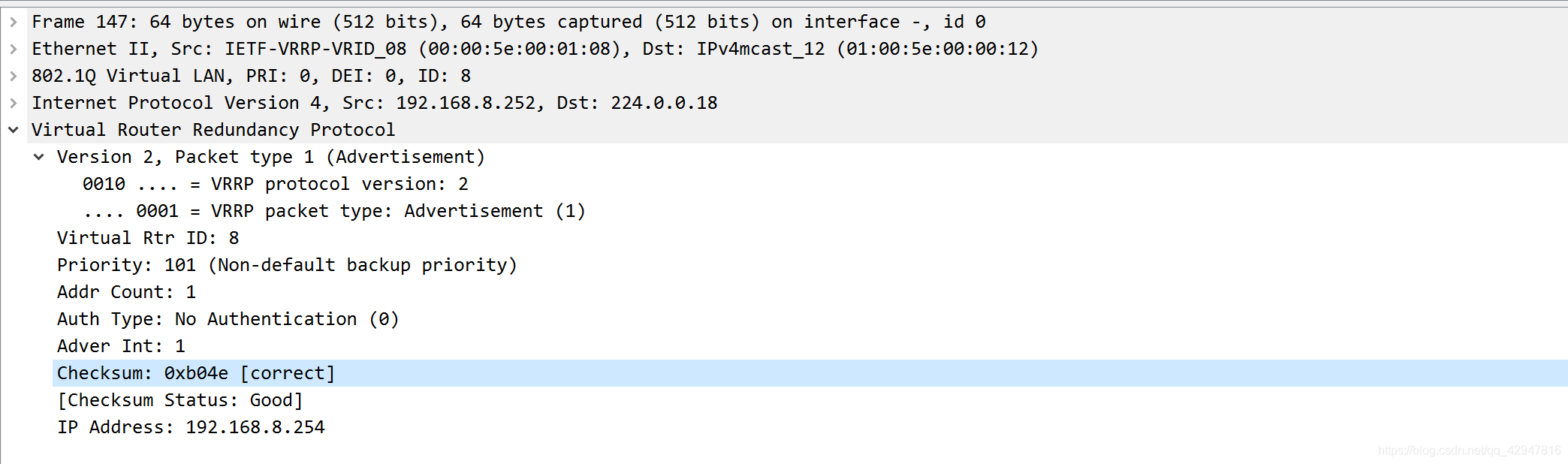

各字段解释如下：

• Version：协议版本号。VRRPv2对应的版本号为2；VRRPv3对应的版本号为3。
• Type：VRRP报文的类型。VRRPv2和VRRPv3报文只有一种类型，即VRRP通告报文（Advertisement），该字段取值为1。
• Virtual Rtr ID（VRID）：虚拟路由器号（即备份组号），取值范围1～255。
• Priority：路由器在备份组中的优先级，取值范围0～255，默认为100，数值越大表明优先级越高。
• Addr Count/Count IPv6 Addrs：备份组虚拟IP地址的个数。1个备份组可对应多个虚拟IP地址。
• Auth Type：认证类型。该值为0表示无认证，为1表示简单字符认证，为2表示MD5认证。VRRPv3不支持MD5认证。
• Adver Int：发送通告报文的时间间隔。VRRPv2中单位为秒，缺省为1秒；VRRPv3中单位为厘秒，缺省为100厘秒。
• Checksum：16位校验和，用于检测VRRP报文中的数据破坏情况。
• IP Address/IPv6 Address：备份组虚拟IP地址表项。所包含的地址数定义在Count IP Addrs/Count IPv6 Addrs字段。
• Authentication Data：验证字，目前只用于简单字符认证，对于其它认证方式一律填0。

8.VRRP工作流程

1. 路由器或交换机使用VRRP功能后，会根据优先级确定自己在组中的角色。优先级高的路由器成为Master路由器，优先级低的成为Backup路由器。Master路由器定期发送VRRP通告报文，通知备份组内的其他路由器自己工作正常；Backup路由器则启动定时器等待通告报文的到来。
2. 在抢占方式下，当Backup路由器收到VRRP通告报文后，会将自己的优先级与通告报文中的优先级进行比较。如果大于通告报文中的优先级，则成为Master路由器；否则将保持Backup状态。
3. 在非抢占方式下，只要Master路由器没有出现故障，备份组中的路由器始终保持Master或Backup状态，Backup路由器即使随后被配置了更高的优先级也不会成为Master路由器。
4. 如果Backup路由器的定时器超时后仍未收到Master路由器发送来的VRRP通告报文，则认为Master路由器已经无法正常工作，此时Backup路由器会认为自己是Master路由器，并对外发送VRRP通告报文。组内的路由器根据优先级或IP地址大小选出Master路由器，承担报文的转发功能。

9.VRRP应用场景

9.1 主备模式

主备模式表示转发任务仅有Master路由器承担。当Master路由器出现故障时，Backup路由器会接替其工作。

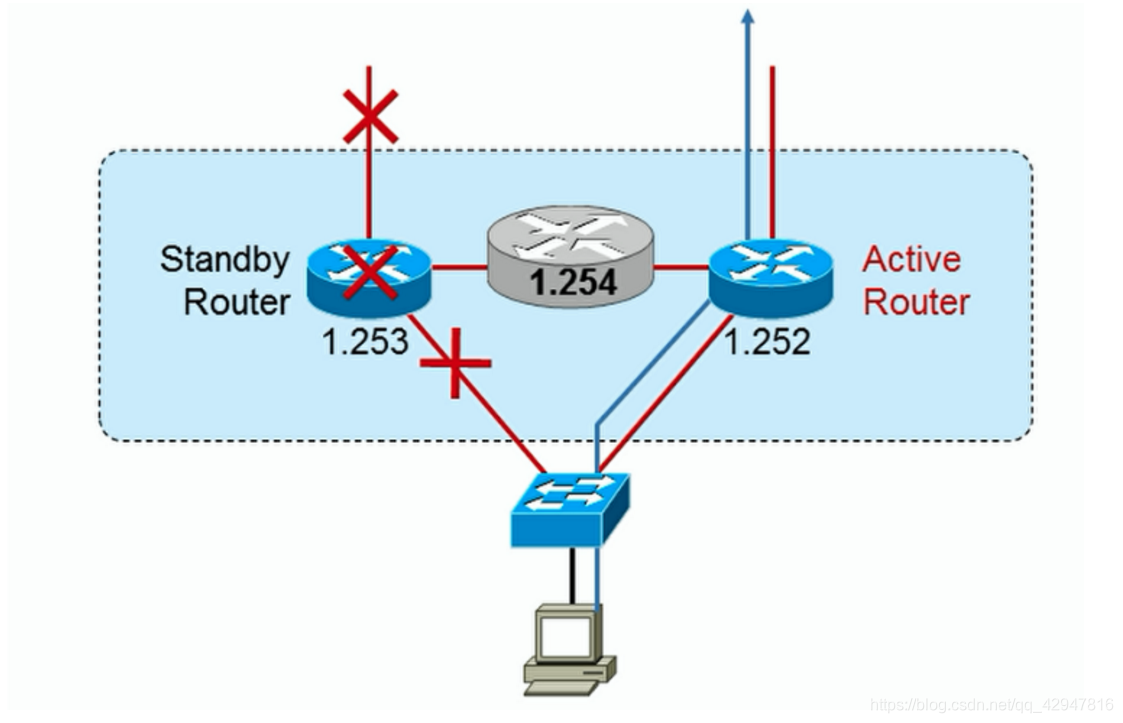

初始状态下，SW1为Master并承担转发任务，SW2为Backup且处于监听状态。当SW1发生故障，则备份组的SW2将成为Master，为网络内的主机提供路由服务。

9.2 负载分担

负载分担是指多台路由器同时承担业务，因此负载分担方式需要两个或者两个以上的组，每个组都包括一个Master和一个Backup，每个组的Master路由器各不相同。

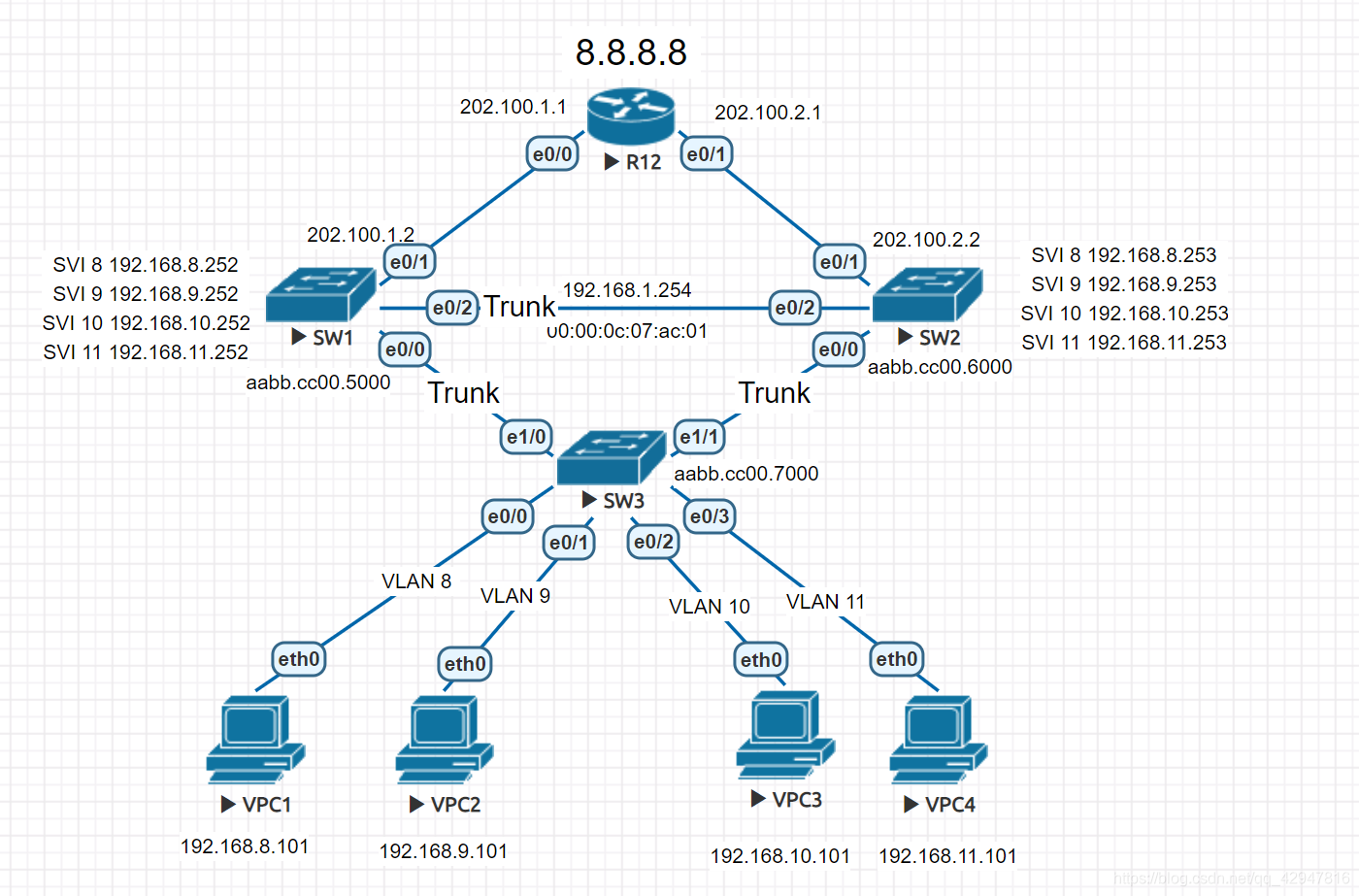

例如拓扑图中，共创建四个VRRP组，其中VLAN 8和VLAN 9的流量通过SW1转发，在SW1中，VLAN 8和VLAN 9的优先级为101；VLAN 10和VLAN 11的流量通过SW2转发，在SW2中，VLAN 10和VLAN 11的优先级为101。两个交换机进行负载分担，当某台交换机出现故障时，通过优先级选举，所有流量都会到另一台交换机上进行转发。
