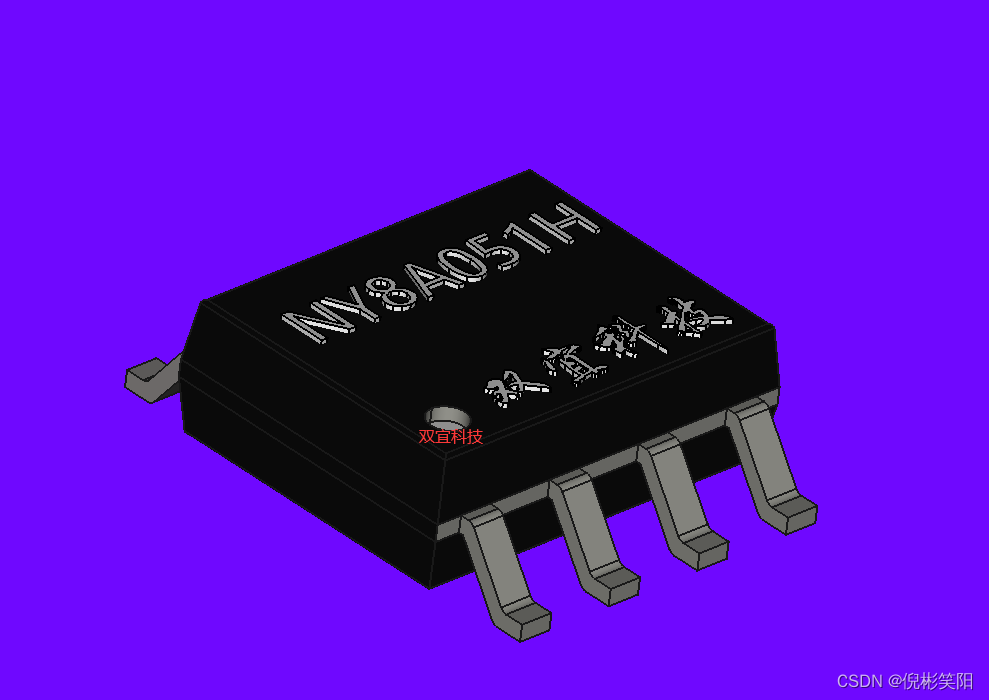

NY8A051H /8位EPROM-Based 6 I/O 单片机



NY8A051H特点：

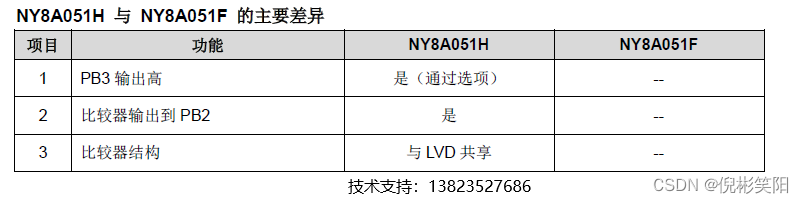

NY8A051H与NY8A051F最大的不同

• 就是PB3  NY8A051H是可以输出高电平，也就是能够正推，NY8A051F不能正推，只能负推

• NY8A051H是有比较器的，也就是能够完全对标PMS150G     输出到PB2

• NY8A051H比较器结构与LVD共享

•

---





    宽广的工作电压：
         2.0V ~ 5.5V @系统频率≦8MHz。
         2.2V ~ 5.5V @系统频率＞8MHz。
    宽广的工作温度：-25°C ~ 85°C。
    高达 ±5KV 的ESD。
    内建 16 阶准确的低电压侦测电路功能。
    1Kx14 bits EPROM。
    48 bytes SRAM。

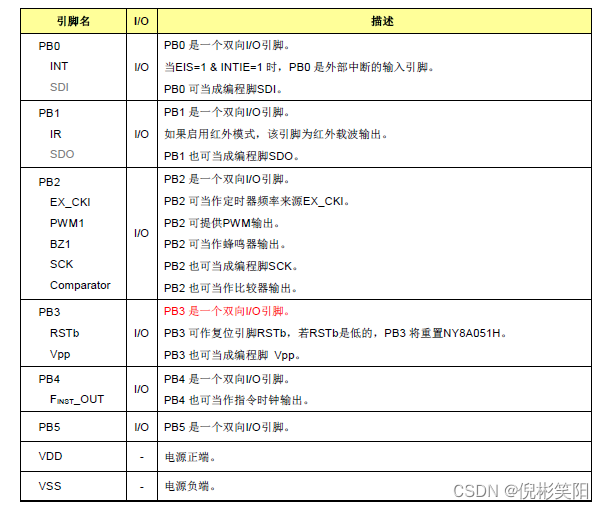

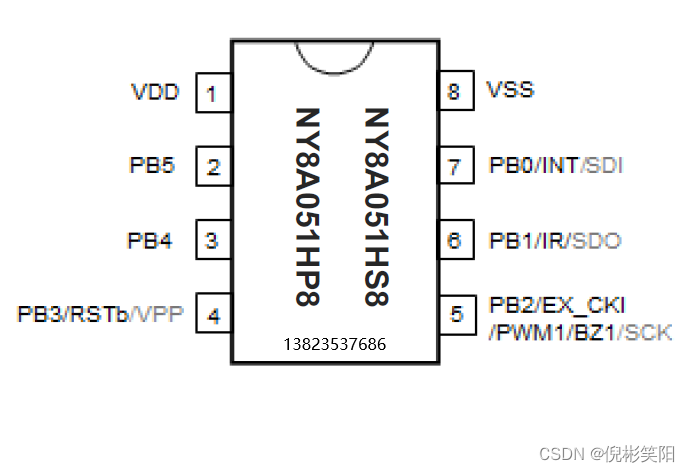

    6 根可分别单独控制输入输出方向的I/O脚(GPIO)、PB[5:0]。
    PB[3:0]可选择输入时使用内建下拉电阻。
    输入有三种组态可选(TTL/CMOS/Without Schmitt)。
    PB[3]内建上拉电阻及输出高推功能。
    PB[5:0]可选择上拉电阻或开漏极输出(Open-Drain)。
    所有I/O脚输出可选择小灌电流(Small Sink Current)或一般灌电流(Normal Sink Current)。
    所有I/O脚输出可选择小推电流(Small Drive Current)或一般推电流(Normal Drive Current)，除PB3 外。
    8 层程序堆栈(Stack)。

    存取数据有直接或间接寻址模式。
    一组 8 位上数定时器(Timer0)包含可程序化的频率预除线路。
    一组 8 位下数定时器(Timer1)可选重复载入或连续下数计时。
    一个 8 位的脉冲宽度调变输出(PWM1)。
    一个蜂鸣器输出(BZ1)。
    38/57KHz红外线载波频率可供选择，同时载波的极性也可以根据数据作选择。
    内建上电复位电路(POR)。
    内建低压复位功能(LVR)。
    内建看门狗计时(WDT)，可由程序固件控制开关。
    双时钟机制，系统可以随时切换高速振荡或者低速振荡。
           高速振荡：I_HRC (内部 1~20MHz高速RC振荡)
          低速振荡：I_LRC (内部 32KHz低速RC振荡)
    四种工作模式可随系统需求调整电流消耗：正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与 睡眠模式(Halt mode)。
   六种硬件中断：
          Timer0 溢位中断。
          Timer1 借位中断。
          WDT 中断。
          PB 输入状态改变中断。
           外部中断输入。
          低电压侦测中断。
   NY8A051H在待机模式(Standby mode)下的六种唤醒中断：
    Timer0 溢位中断。
    Timer1 借位中断。
    WDT 中断。
    PB 输入状态改变中断。
    外部中断输入。
    低电压侦测中断。
    NY8A051H在睡眠模式(Halt mode)下的三种唤醒中断：
    WDT 中断。
    PB 输入状态改变中断。
    外部中断输入。
