利用MATLAB绘制厄尔尼诺-南方涛动指数(SOI)近20年的变化曲线

最新推荐文章于 2024-04-11 23:35:26 发布

蜡笔小新不怕辣

最新推荐文章于 2024-04-11 23:35:26 发布

阅读量2.4k

点赞数 1

分类专栏：遥感图像处理文章标签： MATLAB绘图 SOI

本文链接：https://blog.youkuaiyun.com/qq_42840712/article/details/84480942

版权

本文介绍了如何利用MATLAB从NOAA官网下载厄尔尼诺-南方涛动指数(SOI)数据，将其转成Excel格式，并进行绘图展示过去20年的变化情况。通过读取Excel数据，进行预处理后，使用MATLAB的area函数绘制出蓝色和红色区域分别表示负值和正值的SOI值，并添加了零值基准线，最后设置图表的年份刻度和标题。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、数据下载
http://www.cpc.ncep.noaa.gov/data/indices/
2、转成Excel格式

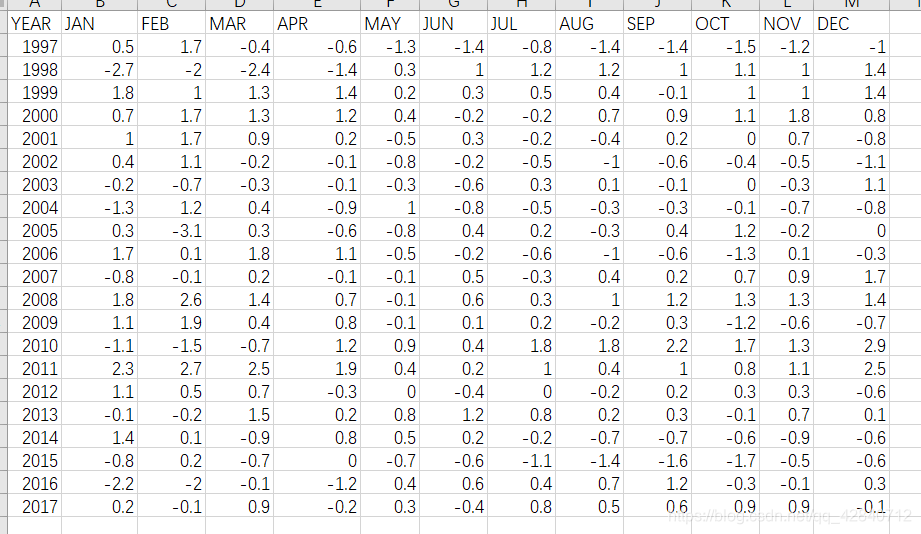

这是20年的SOI数据：
在这里插入图片描述
2、MATLAB制图
%读入SOI.xls，将12个月的数据（211）合并在SOI_DATA
%为2112----A，进行reshape(A,[],1)变成252*1
%Y为SOI标准化值
%绘图
data=xlsread(‘G:\Experiment\oceanRS\SOI\StandardData_SOI.xlsx’,‘Sheet1’,‘A2:M22’);
X=data(1:21,2:13);
XX=X’;
Y=reshape(XX,1,252);
figure;
tt=linspace(1997,2017,252);
x=[1997:1:2017];
y1=Y;
y2=Y;
y1(Y<0)=0;
y2(Y>0)=0;
area(tt,y1,‘FaceColor’,‘b’);
hold on;
area(tt,y2,‘FaceColor’,‘r’);
grid on;
axis([1996,2017,-3,3]);
set(gca,‘xtick’,x)
x=get(gca,‘xlim’);
xlabel(‘YEAR’) ;
title(‘SOI-Standard’);
line([1996,2017],[0,0],‘linestyle’,’–’,‘color’,‘k’);

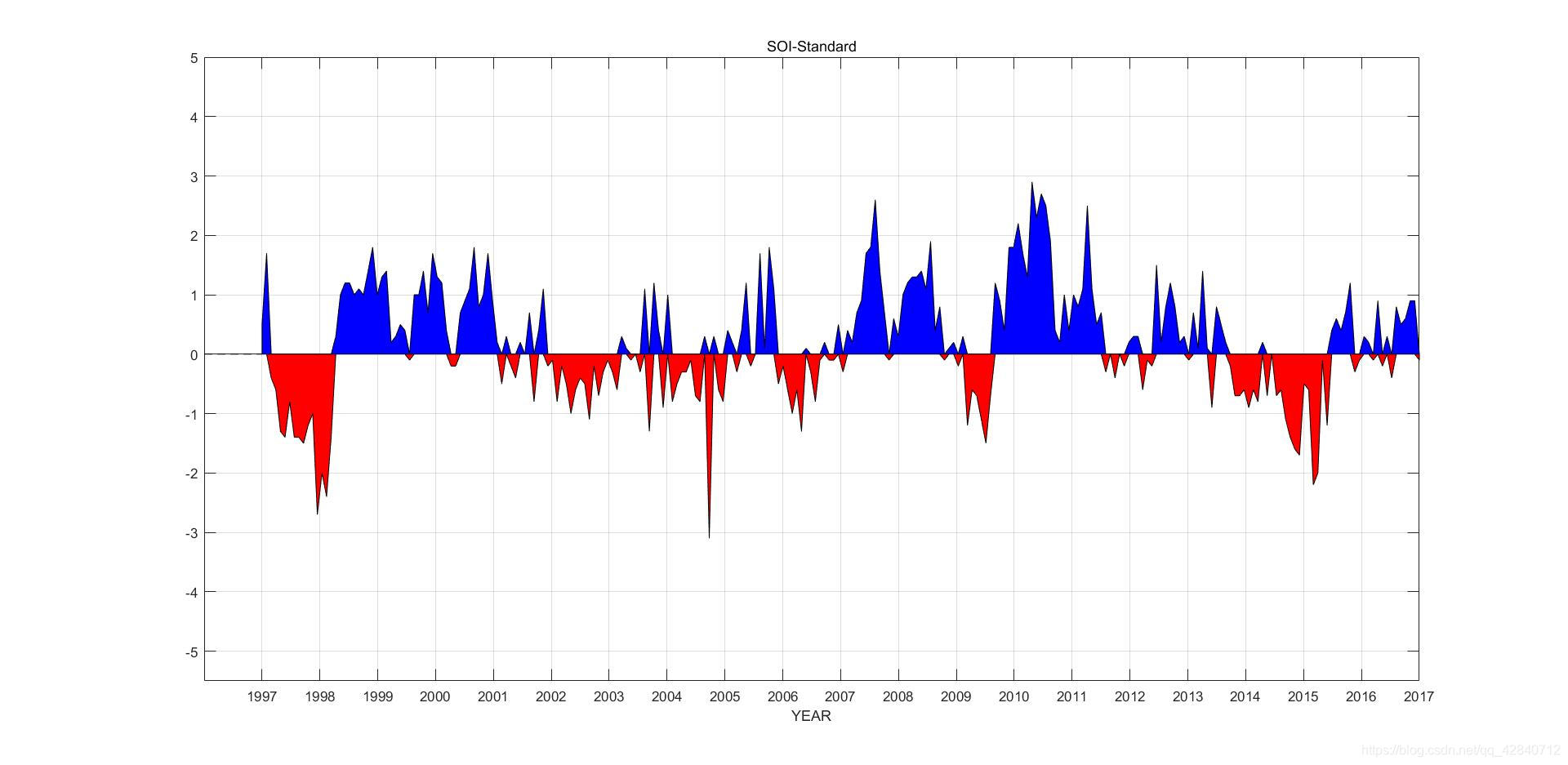

3、结果图
在这里插入图片描述
