APB协议

一、APB协议思路梳理

1.基本思路

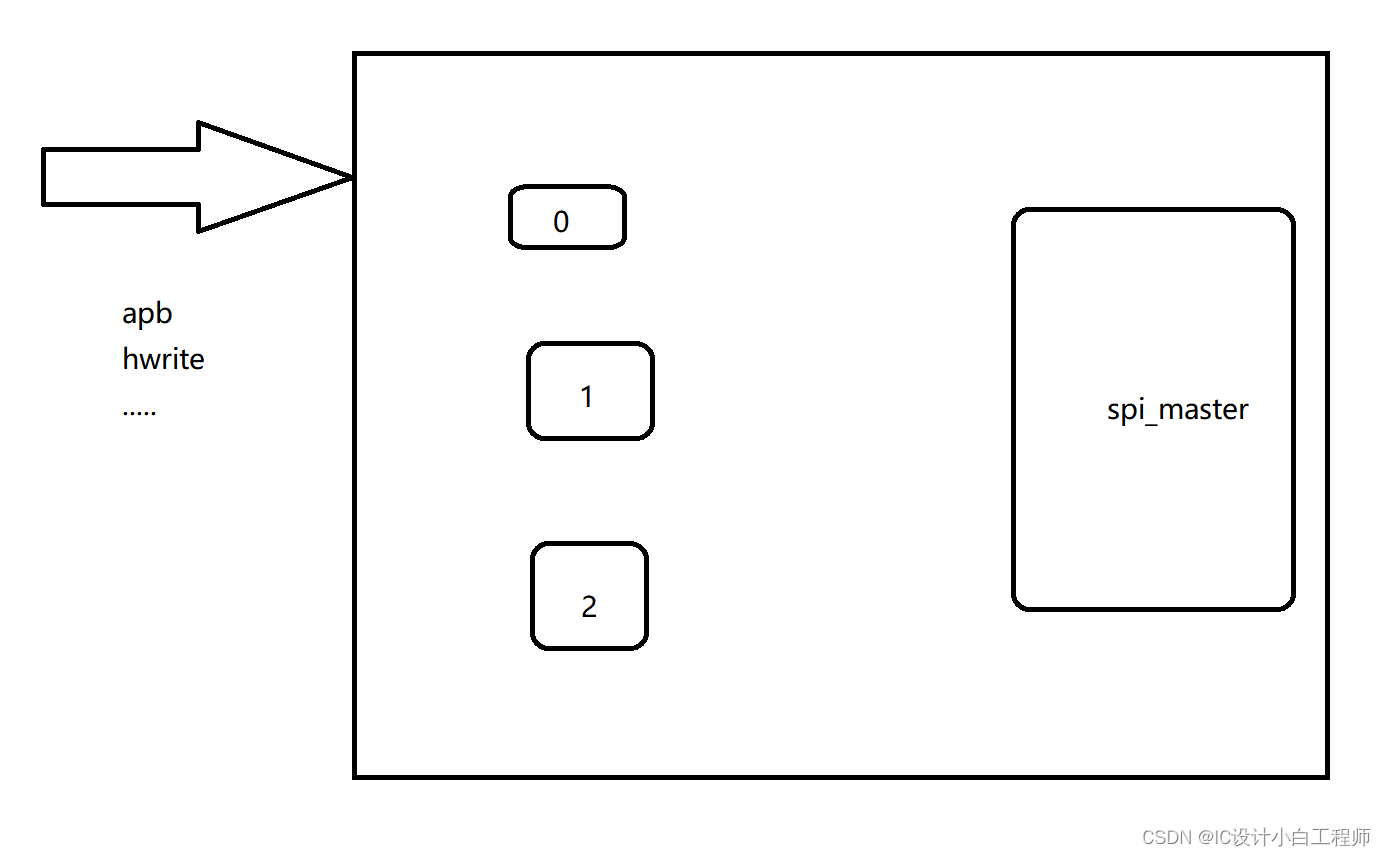

APB控制SPI协议，SPI已经封装好，通过0，1，2三个32位功能寄存器来实现APB（片内）控制SPI（外部设备）。

首先，apb向reg0中写入12bit数据，该reg0（由pwdata【11：0】赋值）输入至spi_cmd_in端口，实现spi数据输入。

其次，apb向reg1中写入1bit数据，该reg1（由pwdata【0】赋值）输入至cmd_valid（值是否有效）端口，通过操作cmd_valid来启动spi。

在spi启动运行了一圈以后，如果是写操作，则通过spi传向slave；如果是读操作，则返回读取的数据值至reg2中保存。

apb的读取是指，读取reg0中的cmd_in或者reg2中的返回的spi读取的数值。

2.plock_flag 作用

apb传输相较于spi较快，需要plock_flag来确定spi是否空闲准备好。

3.端口逻辑的编写
