Altium Designer PCB器件属性批量修改

Altium Designer PCB过孔 走线 器件等属性批量修改

以修改过孔的大小等属性为列;

方法一:

1️⃣先点击右下角PCB按钮,如图1:
图1图1

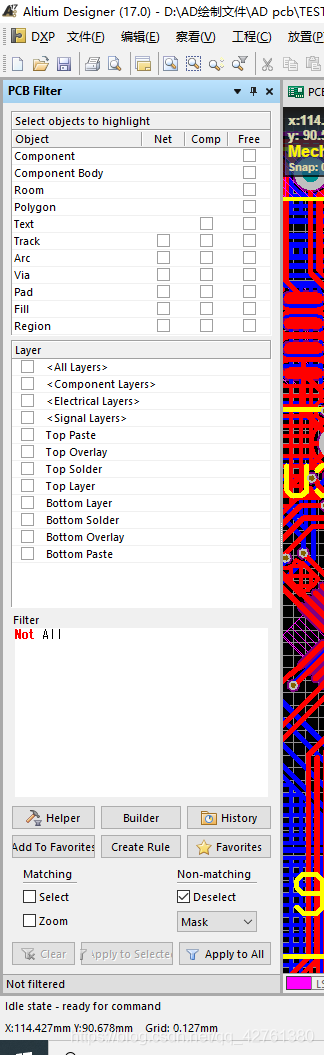

2️⃣选择里面的PCB filter(点击PCB会弹出),出现以下界面,如图2:
图2在这里插入图片描述

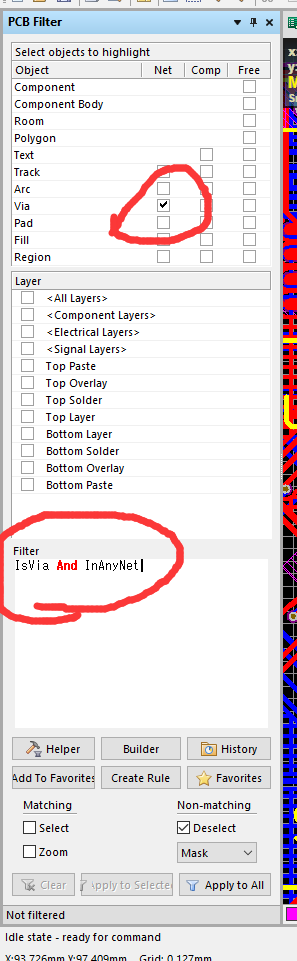

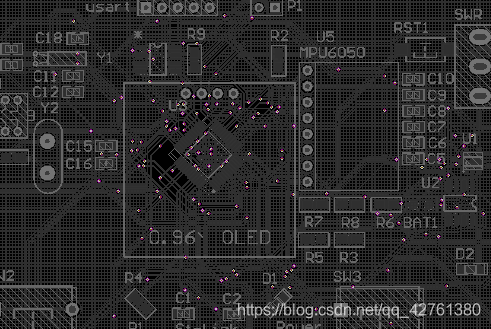

3️⃣选择过孔英文名打钩或者在Filter中输入IsVia And InAnyNet 然后回车即可让只能操作过孔,如图3,4:
图3在这里插入图片描述

图4在这里插入图片描述

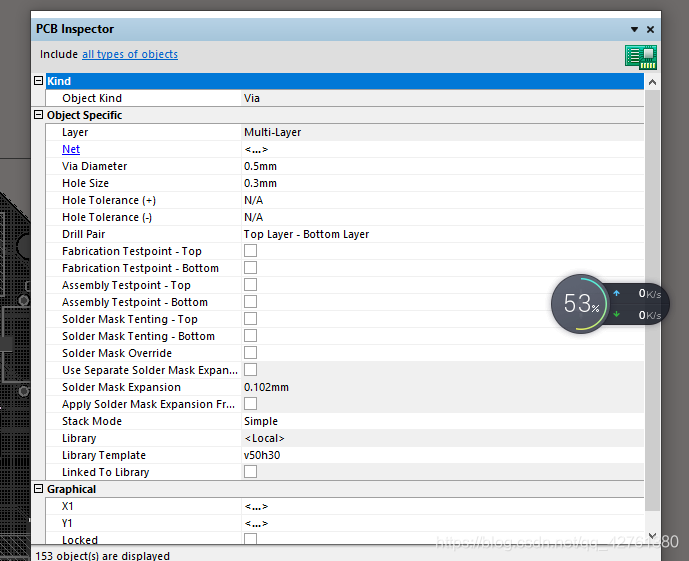

4️⃣之后用鼠标框选全部过孔,然后点击右下角PCB(步骤一)选中其中的PCB inspector,出现图5:
图5在这里插入图片描述
然后就可以批量修改了,修改完回车(如果有限制条件,在PCB Filter修改条件即可),其他的批量操作皆可以参考。

方法2:

点击一个过孔,然后右键发现相似项目Find Similar Objects,之后操作如方法4️⃣
